公布日：2022.12.30
申请日：2022.09.22
分类号：C02F7/00(2006.01)I
摘要
本发明涉及一种医疗废水处理装置及方法，包括曝气池，所述曝气池的上侧等距设置有多条自制浮桥，所述浮桥漂浮在所述曝气池的上侧，所述浮桥的两端固定在所述曝气池的两边位置处，所述曝气池的上侧覆盖有防渗膜，所述防渗膜位于所述浮桥上侧，所述曝气池的外侧设置有圈梁，所述防渗膜的边部固定在所述圈梁以及硬化后的地面上，所述防渗膜上设置有多个取样口，所述曝气池内连接有主排气管。该医疗废水处理装置通过在曝气池表面设置多条浮桥，保证了覆膜的牢固安装，雨季膜上大量雨水排水不及时，浮桥支撑作用可为覆膜提供有力支撑；方便人员来回走动排净膜上积水；可在池子中间不同位置取样，数据更加完善准确。
权利要求书

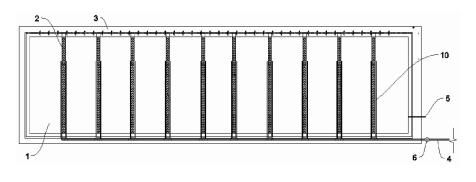

1.一种医疗废水处理装置，其特征在于：包括曝气池(1)，所述曝气池(1)的上侧等距设置有多条浮桥(2)，所述浮桥(2)漂浮在所述曝气池(1)的上侧，所述浮桥(2)的两端固定在所述曝气池(1)的两边位置处，所述曝气池(1)的上侧覆盖有防渗膜(8)，所述防渗膜(8)位于所述浮桥(2)上侧，所述曝气池(1)的外侧设置有圈梁(3)，所述防渗膜(8)上设置有多个取样口，所述曝气池(1)内连接有主排气管(4)。
2.根据权利要求1所述的医疗废水处理装置，其特征在于：所述曝气池(1)内设置有多根环壁集气管(10)，所述环壁集气管(10)均与所述主排气管(4)连通，所述环壁集气管(10)固定在所述浮桥(2)的两侧。
3.根据权利要求2所述的医疗废水处理装置，其特征在于：所述环壁集气管(10)上设置有多个气孔(11)，所述气孔(11)均匀排列。
4.根据权利要求1所述的医疗废水处理装置，其特征在于：所述圈梁(3)上侧设置有多组镀锌扁铁(9)，所述防渗膜(8)的边部通过多个膨胀螺栓(7)、镀锌扁铁(9)固定于圈梁(3)以及硬化后的地面上。
5.根据权利要求1所述的医疗废水处理装置，其特征在于：所述主排气管(4)上安装有风机(6)，所述风机(6)位于所述曝气池(1)外部。
6.根据权利要求1所述的医疗废水处理装置的取样口的设置方法，其特征在于：包括以下步骤；S1、根据PE管直径大小制作防渗膜材质的喇叭状管套(12)，并进行试漏实验，确保不漏水；S2、把管套(12)套进PE管，调整好管套(12)的位置，直径小的一端与PE管管道相连，直径大的一端与覆盖在曝气池(1)上侧的防渗膜(8)相连，打毛后用热风焊枪临时固定，最后用单轨焊枪焊接，管套(12)与PE管安装焊接时，应留有缓冲长度，避免热胀冷缩或管道偏移造成焊缝撕裂；S3、焊接完成后对两层管套(12)中空部位使用充压法检测，0.25Mpa，3分钟稳压为焊接合格，并做双层防护。
发明内容
本发明针对现有技术中存在的技术问题，提供一种医疗废水处理装置及方法。
本发明解决上述技术问题的技术方案如下：一种医疗废水处理装置，包括曝气池，所述曝气池的上侧等距设置有多条浮桥，所述浮桥漂浮在所述曝气池的上侧，所述浮桥的两端固定在所述曝气池的两边位置处，所述曝气池的上侧覆盖有防渗膜，所述防渗膜位于所述浮桥上侧，所述曝气池的曝气支管一侧设置有圈梁，所述防渗膜上设置有多个取样口，所述曝气池内连接有主排气管。
优选地，上述的医疗废水处理装置，其中所述曝气池内设置有多根环壁集气管，所述环壁集气管均与所述主排气管连通，所述环壁集气管固定在所述浮桥的两侧。
优选地，上述的医疗废水处理装置，其中所述环壁集气管上设置有多个气孔，所述气孔均匀排列。
优选地，上述的医疗废水处理装置，其中所述圈梁上侧设置有多组镀锌扁铁，所述防渗膜的边部通过多个膨胀螺栓、镀锌扁铁固定于硬化后的地面以及圈梁上。
优选地，上述的医疗废水处理装置，其中所述主排气管上安装有风机，所述风机位于所述曝气池外部。
优选地，上述的医疗废水处理装置的取样口的设置方法，包括以下步骤；
S1、根据PE管直径大小制作防渗膜材质的喇叭状管套，并进行试漏实验，确保不漏水；
S2、把管套套进PE管，调整好管套的位置，直径小的一端与PE管管道相连，直径大的一端与覆盖在曝气池上侧的防渗膜相连，打毛后用热风焊枪临时固定，最后用单轨焊枪焊接，管套与PE管安装焊接时，应留有缓冲长度，避免热胀冷缩或管道偏移造成焊缝撕裂；
S3、焊接完成后对两层管套中空部位使用充压法检测，0.25Mpa，3分钟稳压为焊接合格，并做双层防护。
本发明的有益效果是：该医疗废水处理装置通过在曝气池表面设置多条自制浮桥，保证了覆膜的牢固安装，雨季膜上大量雨水排水不及时，浮桥支撑作用可为覆膜提供有力支撑，也避免了膜下浮管被压垮的风险；方便人员来回走动排净膜上积水；可在池子中间不同位置取样，数据更加完善准确；采用防渗膜加盖方案成本低，施工周期短，寿命长。
（发明人：杜晓江;王腾;谭丹枫）
