公布日：2022.05.31
申请日：2022.03.28
分类号：B01D53/75(2006.01)I;B01D53/78(2006.01)I;B01D53/84(2006.01)I;B01D53/52(2006.01)I;B01D53/58(2006.01)I
摘要
本发明提供一种化学生物组合式治理污水站臭气的方法和系统，其方法包括以下步骤：臭气进入碱吸收塔内，与碱吸收塔内的碱性溶液发生化学反应，然后与酸吸收塔内的酸性溶液发生化学反应，最后与生物滴滤反应器内的循环营养液接触，臭气与生物滴滤反应器内的微生物发生生化反应，得到降解后的无害物质。本发明的臭气进入碱吸收塔内的碱性溶液反应去除部分硫化氢，经与酸吸收塔中的酸性溶液发生反应，去除大部分的氨，再进入生物滴滤反应器中的生物滴滤床层，与循环营养液接触，在微生物作用下，臭气中的污染成分大部分都降解为CO2、H2O以及其它无/低害物质。本发明结合化学吸收与生物滴滤的处理方法，具有优异的除臭性能，并且能耗低，成本低廉。
权利要求书
1.一种化学生物组合式治理污水站臭气的方法，其特征在于，包括如下步骤：臭气进入碱吸收塔内，与所述碱吸收塔内的碱性溶液发生化学反应，得到处理后的第一臭气；所述第一臭气进入酸吸收塔内，与所述酸吸收塔内的酸性溶液发生化学反应，得到处理后的第二臭气；所述第二臭气进入生物滴滤反应器内，与所述生物滴滤反应器内的循环营养液接触，所述第二臭气与所述生物滴滤反应器内的微生物发生生化反应，得到降解后的无害物质。
2.根据权利要求1所述的化学生物组合式治理污水站臭气的方法，其特征在于，所述碱性溶液是浓度为30％NaOH溶液。
3.根据权利要求1所述的化学生物组合式治理污水站臭气的方法，其特征在于，所述酸性溶液是浓度为30％H2SO4溶液。
4.根据权利要求1所述的化学生物组合式治理污水站臭气的方法，其特征在于，所述循环营养液的成分包括氮、磷、钾及微量元素。
5.根据权利要求1所述的化学生物组合式治理污水站臭气的方法，其特征在于，具体包括如下步骤：臭气进入碱吸收塔内，与所述碱吸收塔内浓度为30％NaOH溶液发生化学反应，得到处理后的第一臭气；所述第一臭气进入酸吸收塔内，与所述酸吸收塔内浓度为30％H2SO4发生化学反应，得到处理后的第二臭气；所述第二臭气进入生物滴滤反应器内，与所述生物滴滤反应器内的循环营养液接触，所述第二臭气与所述生物滴滤反应器内的微生物发生生化反应，得到降解后的无害物质。
6.一种化学生物组合式治理污水站臭气的系统，应用于权利要求1-5任一项所述的方法，其特征在于，包括依次连接设置的碱吸收塔、酸吸收塔以及生物滴滤反应器，臭气依次经过所述碱吸收塔、所述酸吸收塔以及所述生物滴滤反应器。
7.根据权利要求6所述的化学生物组合式治理污水站臭气的系统，其特征在于，所述碱吸收塔的内部沿径向设有第一碱吸收填料层和第二碱吸收填料层，所述第一碱吸收填料层和所述第二碱吸收填料层上下间隔且相互平行设置。
8.根据权利要求6所述的化学生物组合式治理污水站臭气的系统，其特征在于，所述酸吸收塔的内部沿径向设有第一酸吸收填料层和第二酸吸收填料层，所述第一酸吸收填料层和所述第二酸吸收填料层上下间隔且相互平行设置。
9.根据权利要求6所述的化学生物组合式治理污水站臭气的系统，其特征在于，所述生物滴滤反应器呈卧式放置，所述生物滴滤器的内部沿轴向设有喷淋系统和生物滴滤填料层，所述喷淋系统位于所述生物滴滤填料层的上方。10.根据权利要求6所述的化学生物组合式治理污水站臭气的系统，其特征在于，所述系统还包括引风机，所述引风机与所述生物滴滤器远离所述酸吸收塔的一端连接。
发明内容
本发明的目的在于提出一种化学生物组合式治理污水站臭气的方法和系统，采用化学吸收和生物滴滤组合的方式，将臭气的污染成分几乎都降解为CO2、H2O以及其它无/低害物质，具有除臭效果好、成本低廉和环境友好的优点。
本发明提供一种化学生物组合式治理污水站臭气的方法，包括以下步骤：
臭气进入碱吸收塔内，与所述碱吸收塔内的碱性溶液发生化学反应，得到处理后的第一臭气；
所述第一臭气进入酸吸收塔内，与所述酸吸收塔内的酸性溶液发生化学反应，得到处理后的第二臭气；
所述第二臭气进入生物滴滤反应器内，与所述生物滴滤反应器内的循环营养液接触，所述第二臭气与所述生物滴滤反应器内的微生物发生生化反应，得到降解后的无害物质。
根据本发明提出的化学生物组合式治理污水站臭气的方法，具有以下有益效果：本发明的臭气进入碱吸收塔，与碱吸收塔中的碱性溶液发生化学反应去除部分硫化氢，经碱吸收塔处理后的臭气进入酸吸收塔，与酸吸收塔中的酸性溶液发生反应，去除大部分的氨，酸吸收塔处理后的臭气再进入生物滴滤反应器中的生物滴滤床层，与循环营养液接触，在附着于生物填料上的微生物作用下，臭气中的污染成分经过生化作用，大部分都降解为CO2、H2O以及其它无/低害物质，本发明结合化学吸收与生物滴滤两种处理方法，具有优异的除臭性能，并且能耗低，成本低廉。
另外，根据本发明提供的化学生物组合式治理污水站臭气的方法，还可以具有如下附加的技术特征：
进一步地，所述碱性溶液是浓度为30％NaOH溶液。
进一步地，所述酸性溶液是浓度为30％H2SO4溶液。
进一步地，所述循环营养液的成分包括氮、磷、钾及微量元素。
进一步地，具体包括如下步骤：
臭气进入碱吸收塔内，与所述碱吸收塔内浓度为30％NaOH溶液发生化学反应，得到处理后的第一臭气；
所述第一臭气进入酸吸收塔内，与所述酸吸收塔内浓度为30％H2SO4发生化学反应，得到处理后的第二臭气；
所述第二臭气进入生物滴滤反应器内，与所述生物滴滤反应器内的循环营养液接触，所述第二臭气与所述生物滴滤反应器内的微生物发生生化反应，得到降解后的无害物质。

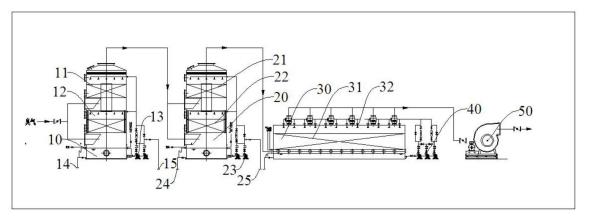

本发明还提供一种化学生物组合式治理污水站臭气的系统，包括依次连接设置的碱吸收塔、酸吸收塔以及生物滴滤反应器，臭气依次经过所述碱吸收塔、所述酸吸收塔以及所述生物滴滤反应器。
进一步地，所述碱吸收塔的内部沿径向设有第一碱吸收填料层和第二碱吸收填料层，所述第一碱吸收填料层和所述第二碱吸收填料层上下间隔且相互平行设置。
进一步地，所述酸吸收塔的内部沿径向设有第一酸吸收填料层和第二酸吸收填料层，所述第一酸吸收填料层和所述第二酸吸收填料层上下间隔且相互平行设置。
进一步地，所述生物滴滤反应器呈卧式放置，所述生物滴滤器的内部沿轴向设有喷淋系统和生物滴滤填料层，所述喷淋系统位于所述生物滴滤填料层的上方。
进一步地，所述系统还包括引风机，所述引风机与所述生物滴滤器远离所述酸吸收塔的一端连接。
（发明人：涂德贵;林凯杰;黄文财;沈顺喜）
