高新分段式一体化农村污水处理设备

发布时间:2023-8-6 8:58:29  中国污水处理工程网

公布日:2022.06.07

申请日:2022.01.27

分类号:C02F9/14(2006.01)I;C02F11/121(2019.01)I;C02F11/02(2006.01)I;C02F11/14(2019.01)I;C02F3/30(2006.01)N;C02F1/74(2006.01)N;

C02F7/00(2006.01)N;C02F101/30(2006.01)N

摘要

本发明公开了一种分段式一体化农村污水处理装置及其处理方法,属于污水处理技术领域,包括壳体、筛分机构、缓冲机构、推动机构、辅助机构、混合机构和五个分隔板,所述壳体上设有进水口和出水口,五个所述分隔板均安装在壳体的内部,且五个所述分隔板将壳体分为厌氧区、缺氧区、接触氧化区、沉淀区、污泥区和消毒区,所述筛分机构安装在壳体的厌氧区内,所述缓冲机构安装在壳体的沉淀区内,所述推动机构安装在壳体的消毒区内,所述辅助机构安装在污泥区和消毒区中间的分隔板上,所述混合机构转动安装在壳体的消毒区内,本发明通过提供一种分段式一体化农村污水处理装置及其处理方法,采用多结构结合,更有效的对污水进行处理。


权利要求书

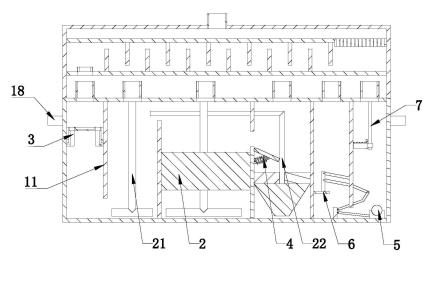

1.一种分段式一体化农村污水处理装置,其特征在于,包括壳体(1)、筛分机构(3)、缓冲机构(4)、推动机构(5)、辅助机构(6)、混合机构(7)和五个分隔板(11),所述壳体(1)上设有进水口(18)和出水口(19),五个所述分隔板(11)均安装在壳体(1)的内部,且五个所述分隔板(11)将壳体(1)分为厌氧区(12)、缺氧区(13)、接触氧化区(14)、沉淀区(15)、污泥区(16)和消毒区(17),所述筛分机构(3)安装在壳体(1)的厌氧区(12)内,所述缓冲机构(4)安装在壳体(1)的沉淀区(15)内,所述推动机构(5)安装在壳体(1)的消毒区(17)内,所述辅助机构(6)安装在污泥区(16)和消毒区(17)中间的分隔板(11)上且连接在推动机构(5)上,所述混合机构(7)转动安装在壳体(1)的消毒区(17)内;所述壳体(1)的厌氧区(12)、缺氧区(13)、接触氧化区(14)、沉淀区(15)、污泥区(16)和消毒区(17)的顶部均设有出气口,所述壳体(1)的顶部设有气体处理机构(9),六个所述出气口连通在气体处理机构(9)上,所述接触氧化区(14)的内部设有接触填料(2),所述缺氧区(13)和接触氧化区(14)内均设有曝气管(21),所述沉淀区(15)的底部设为锥斗状,所述沉淀区(15)的底部设置有回流泵,所述回流泵的前端设置有回流管道(22),所述回流管道(22)连通至连接缺氧区(13);所述筛分机构(3)包括双轴电机(31)、筛分架(32)、两个筛分转动杆(33)、两个筛分连接杆(34)、四个卡块(35)和四个弹性支撑片(36),所述双轴电机(31)安装壳体(1)上,两个筛分转动杆(33)的一端分别连接在双轴电机(31)的两个主轴上,两个所述筛分连接杆(34)的一端分别铰接在两个筛分转动杆(33)的另一端,四个弹性支撑片(36)的一端分别两两对称安装在壳体(1)的侧壁上和厌氧区(12)和缺氧区(13)之间的分隔板(11)上,所述筛分架(32)铰接在两个筛分连接杆(34)的另一端,四个所述卡块(35)分别两两对称安装在筛分架(32)上,四个弹性支撑片(36)的另一端安装在四个卡块(35)上;所述混合机构(7)包括混合电机(71)、混合转动杆(72)和混合组件(8),所述混合电机(71)安装在壳体(1)上,所述混合转动杆(72)转动安装在壳体(1)的内侧壁上且连接在混合电机(71)的主轴上,所述混合组件(8)安装在混合转动杆(72)上;所述混合组件(8)包括混合架(81)、混合丝杆滑台(82)、混合槽板(83)和若干混合耙齿(84),所述混合架(81)安装在混合转动杆(72)上,所述混合丝杆滑台(82)安装在混合架(81)上,所述混合槽板(83)安装在混合丝杆滑台(82)的滑台上,所述混合槽板(83)上设有自上向下聚拢状的若干混合槽,若干所述混合耙齿(84)的一端均滑动安装在混合架(81)上,若干所述混合耙齿(84)的另一端分别滑动卡设在若干混合槽内。

2.根据权利要求1所述的分段式一体化农村污水处理装置,其特征在于,所述缓冲机构(4)包括缓冲板(41)、缓冲伸缩杆(42)和缓冲弹簧(43),所述缓冲板(41)铰接在接触氧化区(14)和沉淀区(15)之间分隔板(11)上,所述缓冲伸缩杆(42)的一端铰接接触氧化区(14)和沉淀区(15)之间分隔板(11)上且缓冲伸缩杆(42)的另一端铰接在缓冲板(41)上,所述缓冲弹簧(43)套设在缓冲伸缩杆(42)上且缓冲弹簧(43)的两端分别连接在缓冲板(41)和沉淀区(15)的接触氧化区(14)和沉淀区(15)之间分隔板(11)上。

3.根据权利要求1所述的分段式一体化农村污水处理装置,其特征在于,所述推动机构(5)包括推动电机(51)、推动转动杆(52)、推动连接杆(53)和推动板(54),所述推动电机(51)安装在消毒区(17)的底部,所述推动转动杆(52)的一端固定安装在推动电机(51)的主轴上,所述推动连接杆(53)的一端铰接在推动转动杆(52)的另一端,所述推动板(54)滑动设置在污泥区(16)和消毒区(17)的底部,且所述推动板(54)的一端铰接在推动连接杆(53)的另一端。

4.根据权利要求3所述的分段式一体化农村污水处理装置,其特征在于,所述辅助机构(6)包括辅助折杆(61)、辅助连接杆(62)、辅助铰接杆(63)、辅助移动杆(64)、辅助架(65)和辅助板(66),所述辅助折杆(61)的一端铰接在推动板(54)上,所述辅助连接杆(62)的一端铰接在辅助折杆(61)的另一端,所述辅助铰接杆(63)的一端固定安装在辅助连接杆(62)的另一端,且所述辅助铰接杆(63)的一端和辅助连接杆(62)的另一端铰接在污泥区(16)与消毒区(17)之间的分隔板(11)上,所述辅助移动杆(64)的一端铰接在污泥区(16)与消毒区(17)之间的分隔板(11)上,所述辅助架(65)铰接在辅助移动杆(64)和辅助连接杆(62)的另一端上,所述辅助板(66)滑动安装在接触氧化区(14)和沉淀区(15)之间分隔板(11)上且连接在辅助架(65)的底部。

5.根据权利要求4所述的分段式一体化农村污水处理装置,其特征在于,所述气体处理机构(9)包括处理箱(91)、挡板(92)、蛇形回路(93)和过滤片(94),所述处理箱(91)安装在壳体(1)的顶部,所述挡板(92)安装在处理箱(91)的内部,所述挡板(92)上设有处理口,所述蛇形回路(93)设置在处理箱(91)的内部,所述蛇形回路(93)内设有除臭剂,所述过滤片(94)安装在处理箱(91)的内壁上,所述处理箱(91)的顶部设有排气口。

6.根据权利要求5所述的分段式一体化农村污水处理装置的处理方法,包括如下步骤:第一步:污水从进水口(18)进入壳体(1)内,首先抵达筛分机构(3),双轴电机(31)驱动,双轴电机(31)带动两个筛分转动杆(33)转动,两个筛分转动杆(33)转动带动两个筛分连接杆(34)移动,两个筛分连接杆(34)移动,在四个弹性支撑片(36)的支撑下,筛分连接杆(34)晃动筛分架(32),当污水落在筛分架(32)上时,筛分架(32)将污水中的杂质阻拦,而污水通过筛分架(32)进入厌氧区(12)内,筛分架(32)晃动,避免杂质堵住筛分架(32);第二步:随后污水进入厌氧区(12),利于厌氧微生物生长、活性污泥吸附、降解污水中的有机物,然后污水进入缺氧区(13),利于缺氧微生物生长,缺氧微生物活性污泥吸附和降解有机物,然后污水从上方进入接触氧化区(14),接触填料(2)吸附污水中大部分的有机污染物,使污染物浓度降低;第三步:随后污水进入沉淀区(15),污水冲击在缓冲板(41)上,随后缓冲板(41)挤压缓冲伸缩杆(42)和缓冲弹簧(43),缓冲板(41)发生偏转,而水流从缓冲板(41)上再次掉落至沉淀区(15),缓冲板(41)先对污水进行缓冲,避免污水冲击力过大,导致污水无法与沉淀分离;第四步:曝气管(21)用于废水的预处理和后处理,使污泥凝聚和使气水分离,回流泵通过回流管道(22)将沉淀区(15)的污泥回流至缺氧区(13)内;第五步:而在污泥区(16)内,推动机构(5)是由推动电机(51)驱动,带动推动转动杆(52)转动,推动转动杆(52)转动带动推动连接杆(53)移动,从而推动连接杆(53)带动推动板(54)在污泥区(16)和消毒区(17)的底部滑动,将污泥区(16)的污泥推动至消毒区(17),便于对污泥进行消毒;第六步:推动板(54)移动带动辅助折杆(61)移动,辅助折杆(61)移动带动辅助连接杆(62)移动,从而带动辅助铰接杆(63)和辅助移动杆(64)移动,辅助铰接杆(63)和辅助移动杆(64)同步移动,带动辅助架(65)移动,辅助架(65)移动带动辅助板(66)移动,当推动板(54)向消毒区(17)移动时,辅助板(66)向下拨动污泥,当辅助板(66)向污泥区(16)移动时,辅助板(66)向上拨动污泥,活动污泥;第七步:混合电机(71)驱动,带动混合转动杆(72)转动,混合转动杆(72)转动带动混合组件(8)不断转动,活动消毒区(17)内部的污泥,同时混合组件(8)通过混合丝杆滑台(82)运作,驱动混合槽板(83)移动,从而带动若干混合耙齿(84)调节自身间距,在混合转动杆(72)的驱动下,若干混合耙齿(84)来回调节自身间距,用于拨动污泥之间的距离,将污泥疏松开;第八步:当厌氧区(12)、缺氧区(13)、接触氧化区(14)、沉淀区(15)、污泥区(16)和消毒区(17)产生的气体排入处理箱(91)内时,首先通过挡板(92)的处理口进入蛇形回路(93)内,除臭剂去除气体的气味,蛇形回路(93)延长气体的移动途径,提高除臭效率,随后气体通过蛇形回路(93),通过过滤片(94),过滤片(94)对气体进行过滤净化,随后气体通过排气口排出。

(发明人:蹇胜勇;吴旭;顾双双)
