公布日：2022.06.07
申请日：2022.03.07
分类号：B01D36/04(2006.01)I
摘要
本发明公开了一种生活污水处理用过滤回收装置，包括处理池、传动轴、主动锥齿轮、第一电机、排水口和出水机构，所述处理池分为左、右两部分，左部分为过滤室，右部分为静置室，所述第一电机驱动所述传动轴，所述传动轴横置于所述处理池过滤室内部，所述传动轴的端部设有所述主动锥齿轮，所述排水口开设在所述处理池的静置室，所述出水机构主要设置于所述处理池的静置室，所述出水机构与所述主动锥齿轮啮合连接，所述处理池内部从过滤室通有生活污水，所述出水机构在第一电机不工作的初始位置时封堵所述排水口，所述出水机构在第一电机工作后进一步过滤污水且同时排水，完成生活污水的过滤回收。
权利要求书
1.一种生活污水处理用过滤回收装置，其特征在于：包括处理池、传动轴、主动锥齿轮、第一电机、排水口和出水机构，所述处理池分为左、右两部分，左部分为过滤室，右部分为静置室，所述第一电机设置在所述处理池的过滤室外侧，所述第一电机驱动所述传动轴，所述传动轴横置于所述处理池过滤室内部，所述传动轴的端部设有所述主动锥齿轮，所述排水口开设在所述处理池的静置室，所述出水机构主要设置于所述处理池的静置室，所述出水机构与所述主动锥齿轮啮合连接，所述处理池内部从过滤室通有生活污水，所述出水机构在第一电机不工作的初始位置时封堵所述排水口，所述出水机构在第一电机工作后进一步过滤污水且同时排水，完成生活污水的过滤回收。

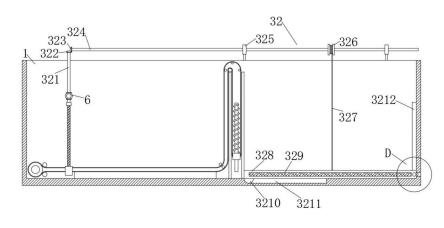

2.根据权利要求1所述的一种生活污水处理用过滤回收装置，其特征在于：所述出水机构包括第一转杆、第一锥齿轮、第二锥齿轮、第二转杆和旋转座，所述第一转杆竖直设于所述主动锥齿轮的上侧，所述第一转杆的两侧各设有一所述第一锥齿轮，所述第一转杆下端的所述第一锥齿轮与所述主动锥齿轮啮合，所述第一转杆上端端的所述第一锥齿轮啮合有所述第二锥齿轮，所述第二锥齿轮的端部固定设有所述第二转杆，所述第二转杆设置于所述处理池的上沿边缘，所述第二转杆和所述处理池之间设有所述旋转座，所述旋转座与所述处理池固定连接，所述旋转座与所述第二转杆旋转连接。
3.根据权利要求1或2所述的一种生活污水处理用过滤回收装置，其特征在于：所述出水机构还包括绕绳轮、牵引绳、固定框和滤网，所述绕绳轮固定设置于所述第二转杆的中间位置，所述绕绳轮的中间绕设有所述牵引绳，固定框设置于所述处理池的静置室，所述固定框的中间位置固定设有所述滤网，所述牵引绳的端部固定连接所述滤网。
4.根据权利要求3所述的一种生活污水处理用过滤回收装置，其特征在于：所述出水机构还包括第一滑动块、第一滑动槽、第二滑动槽、第二滑动块和封堵块，所述固定框的底部固定设有所述第一滑动块，所述处理池的底部设有与所述第一滑动块配合的第一滑动槽，所述固定框前端两侧各设有一所述第二滑动块，所述处理池两侧竖直设有与所述第二滑动块配合的第二滑动槽，所述固定框边缘固定设有与所述排水口配合的封堵块。
5.根据权利要求1所述的一种生活污水处理用过滤回收装置，其特征在于：所述处理池内部设置有两滤板，两个所述滤板之间形成一通道，通道将处理池分为过滤室和静置室，所述过滤室和通道之间转动设置有过滤部件，所述过滤部件的转动方向与污水的流动方向相反；所述过滤部件经过水平延伸和纵向延伸之后到达通道顶端，进入通道内部并经过弯折后延伸至通道的外侧，延伸出通道外侧的过滤部件沿着与之前路线相平行的方向迂回后首尾相连。
6.根据权利要求5所述的一种生活污水处理用过滤回收装置，其特征在于：所述过滤部件靠近滤板的弯折处设置有第一限位轴，上下两层的过滤部件均绕过第一限位轴后改变延伸方向，所述通道的顶部设置有第二限位轴。
7.根据权利要求5所述的一种生活污水处理用过滤回收装置，其特征在于：所述过滤部件的首尾相连处设置有一卷轴，所述卷轴外侧套设有一卷筒，所述过滤部件缠绕在卷筒上，所述卷轴的一端延伸至处理池的外部且外接第二电机。
8.根据权利要求5所述的一种生活污水处理用过滤回收装置，其特征在于：所述过滤部件由多个滤布组成，相邻两个滤布之间通过连接带进行连接，过滤部件的两侧边缘处固定连接有皮带。
9.根据权利要求5所述的一种生活污水处理用过滤回收装置，其特征在于：所述过滤部件在通道内部的弯折处设置有横轴，所述横轴设置于通道内部，所述过滤部件从横轴的外侧绕过，所述横轴的两端均设置有导向块，所述横轴与导向块转动连接，所述处理池内壁靠近导向块处设置导向槽，所述导向块滑动连接于导向槽内部，所述导向槽内部还固定连接有导向杆，所述导向杆穿过导向块并与导向块滑动连接，所述导向块的顶部还设置有弹簧，所述弹簧套设在导向杆的外侧。
发明内容
本发明的目的在于提供一种生活污水处理用过滤回收装置，以解决上述背景技术中传统的污水处理采用滤网对污水中的淤泥进行过滤，在使用过程中淤泥由于重力作用会逐渐下落，而流动的污水对淤泥又具有一定的牵引力，使得淤泥会逐渐堆积在滤网上，而随着使用时间的增长，大量的淤泥会以斜坡的方式对接在滤网的一侧，从而影响滤网的正常使用的问题。
基于上述思路，本发明提供如下技术方案：一种生活污水处理用过滤回收装置，包括处理池、传动轴、主动锥齿轮、第一电机、排水口和出水机构，所述处理池分为左、右两部分，左部分为过滤室，右部分为静置室，所述第一电机设置在所述处理池的过滤室外侧，所述第一电机驱动所述传动轴，所述传动轴横置于所述处理池过滤室内部，所述传动轴的端部设有所述主动锥齿轮，所述排水口开设在所述处理池的静置室，所述出水机构主要设置于所述处理池的静置室，所述出水机构与所述主动锥齿轮啮合连接，所述处理池内部从过滤室通有生活污水，所述出水机构在第一电机不工作的初始位置时封堵所述排水口，所述出水机构在第一电机工作后进一步过滤污水且同时排水，完成生活污水的过滤回收。
优选地，所述出水机构包括第一转杆、第一锥齿轮、第二锥齿轮、第二转杆和旋转座，所述第一转杆竖直设于所述主动锥齿轮的上侧，所述第一转杆的两侧各设有一所述第一锥齿轮，所述第一转杆下端的所述第一锥齿轮与所述主动锥齿轮啮合，所述第一转杆上端端的所述第一锥齿轮啮合有所述第二锥齿轮，所述第二锥齿轮的端部固定设有所述第二转杆，所述第二转杆设置于所述处理池的上沿边缘，所述第二转杆和所述处理池之间设有所述旋转座，所述旋转座与所述处理池固定连接，所述旋转座与所述第二转杆旋转连接。
优选地，所述出水机构还包括绕绳轮、牵引绳、固定框和滤网，所述绕绳轮固定设置于所述第二转杆的中间位置，所述绕绳轮的中间绕设有所述牵引绳，固定框设置于所述处理池的静置室，所述固定框的中间位置固定设有所述滤网，所述牵引绳的端部固定连接所述滤网，当第一电机启动，第一转杆带动第二转杆转动，带动绕绳轮转动，收紧牵引绳，使得固定框在第一滑动块和第二滑动块作用下在静置室内呈角度的位移，封堵块取消排水口的封堵，将静置室内被初步过滤的水经滤网再次过滤后由排水口排出，有助于生活污水的过滤和回收，同时防止第一次过滤不干净产生杂质，并且与装置的去除淤泥工作有机结合，在处理过滤仓淤泥的同时二次过滤污水且排出回收。
优选地，所述出水机构还包括第一滑动块、第一滑动槽、第二滑动槽、第二滑动块和封堵块，所述固定框的底部固定设有所述第一滑动块，所述处理池的底部设有与所述第一滑动块配合的第一滑动槽，所述固定框前端两侧各设有一所述第二滑动块，所述处理池两侧竖直设有与所述第二滑动块配合的第二滑动槽，所述固定框边缘固定设有与所述排水口配合的封堵块。
优选地，所述处理池内部设置有两滤板，两个所述滤板之间形成一通道，通道将处理池分为过滤室和静置室，所述过滤室和通道之间转动设置有过滤部件，所述过滤部件的转动方向与污水的流动方向相反；
所述过滤部件经过水平延伸和纵向延伸之后到达通道顶端，进入通道内部并经过弯折后延伸至通道的外侧，延伸出通道外侧的过滤部件沿着与之前路线相平行的方向迂回后首尾相连。
优选地，所述过滤部件靠近滤板的弯折处设置有第一限位轴，上下两层的过滤部件均绕过第一限位轴后改变延伸方向，所述通道的顶部设置有第二限位轴。
优选地，所述过滤部件的首尾相连处设置有一卷轴，所述卷轴外侧套设有一卷筒，所述过滤部件缠绕在卷筒上，所述卷轴的一端延伸至处理池的外部且外接第二电机。
优选地，所述过滤部件由多个滤布组成，相邻两个滤布之间通过连接带进行连接，过滤部件的两侧边缘处固定连接有皮带。
优选地，所述过滤部件在通道内部的弯折处设置有横轴，所述横轴设置于通道内部，所述过滤部件从横轴的外侧绕过，所述横轴的两端均设置有导向块，所述横轴与导向块转动连接，所述处理池内壁靠近导向块处设置导向槽，所述导向块滑动连接于导向槽内部，所述导向槽内部还固定连接有导向杆，所述导向杆穿过导向块并与导向块滑动连接，所述导向块的顶部还设置有弹簧，所述弹簧套设在导向杆的外侧。
（发明人：孙宪江;常义江;郑流柱）
