公布日：2022.07.05
申请日：2022.05.07
分类号：B01D29/05(2006.01)I;B01D29/96(2006.01)I
摘要
本申请涉及一种动态膜污水过滤系统，属于污水处理系统领域，包括有污水池、沉浸在所述污水池内的多个过滤单元以及排水管，所述过滤单元分别通过出水管路与所述排水管相连；所述过滤单元包括有箱体，所述箱体其中一组相对的侧壁上设置有开口，所述开口将箱体内部与污水池连通，所述开口内设置有使水透过的动态膜；所述出水管路包括与箱体的内部相连通的出水管道，所述出水管道上安装有电控阀门。本申请具有提高污水的处理效率的效果。
权利要求书

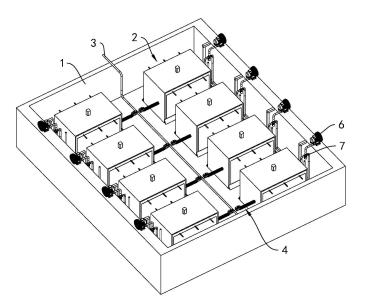

1.一种动态膜污水过滤系统，其特征在于：包括有污水池(1)、沉浸在所述污水池(1)内的多个过滤单元(2)以及排水管(3)，所述过滤单元(2)分别通过出水管路(4)与所述排水管(3)相连；所述过滤单元(2)包括有箱体(21)，所述箱体(21)其中一组相对的侧壁上设置有开口(211)，所述开口(211)将箱体(21)内部与污水池(1)连通，所述开口(211)内设置有使水透过的动态膜(23)；所述出水管路(4)包括与箱体(21)的内部相连通的出水管道(41)，所述出水管道(41)上安装有电控阀门(42)。
2.根据权利要求1所述的一种动态膜污水过滤系统，其特征在于：所述开口(211)的内部设置有安装架(22)，所述安装架(22)能够自所述开口(211)滑动到所述开口(211)的外侧，所述动态膜(23)可拆卸连接在所述安装架(22)上，所述箱体(21)的内部设置有驱动所述安装架(22)自所述开口(211)伸出至开口(211)外侧的控制机构。
3.根据权利要求2所述的一种动态膜污水过滤系统，其特征在于：所述安装架(22)包括滑动连接在所述开口(211)内的外框(221)以及套装在外框(221)内部的内框(222)，所述外框(221)与内框(222)之间通过连接件连接在一起，所述动态膜(23)的边缘夹紧固定在外框(221)与内框(222)之间。
4.根据权利要求2所述的一种动态膜污水过滤系统，其特征在于：所述控制机构包括回转连接在所述箱体(21)内部的双头丝杠(26)，所述双头丝杠(26)包括同轴设置的左旋段(261)和右旋段(262)，所述左旋段(261)与其中一个安装架(22)螺纹相连，所述右旋段(262)与另一个安装架(22)螺纹相连，所述箱体(21)的顶部设置有驱动所述双头丝杠(26)进行转动的驱动组件。
5.根据权利要求4所述的一种动态膜污水过滤系统，其特征在于：所述驱动组件包括固定在箱体(21)的箱顶外侧的驱动电机(27)，所述驱动电机(27)的电机轴竖向设置并贯穿所述箱体(21)的箱顶，所述驱动电机(27)的电机轴与所述双头丝杠(26)之间通过两个啮合的锥齿轮(28)相连。
6.根据权利要求2所述的一种动态膜污水过滤系统，其特征在于：所述出水管道(41)采用伸缩软管，所述箱体(21)的箱底设置有漂浮气囊(5)，所述污水池(1)的外侧设置有供风装置，所述漂浮气囊(5)通过柔性的送风管道(61)与所述供风装置相连，所述漂浮气囊(5)上设置有排气管(51)，所述排气管(51)上安装有排气阀(52)。
7.根据权利要求6所述的一种动态膜污水过滤系统，其特征在于：所述箱体(21)的箱底表面设置有凹腔(212)，所述漂浮气囊(5)位于所述凹腔(212)内。
8.根据权利要求6所述的一种动态膜污水过滤系统，其特征在于：所述污水池(1)的池壁上设置有竖向设置的立柱(11)，所述立柱(11)与过滤单元(2)的箱体(21)一一对应，所述立柱(11)上滑动连接有滑动套(12)，所述滑动套(12)与所述箱体(21)相连。
9.根据权利要求6所述的一种动态膜污水过滤系统，其特征在于：所述箱体(21)的开口(211)侧的外侧均设置有曝气管(13)，所述曝气管(13)位于所述污水池(1)的池底，所述曝气管(13)低于箱体(21)沉浸在污水池(1)内部时开口(211)所在的高度，所述曝气管(13)的上方还设置有呈倾斜设置的挡泥板(15)，所述挡泥板(15)远离箱体(21)的一侧低于朝向箱体(21)的一侧，所述挡泥板(15)朝向箱体(21)的一侧与箱体(21)之间留有排气缝，所述曝气管(13)通过供风管道(14)与所述供风装置相连，所述供风装置的出风口处设置有三通阀(7)，所述三通阀(7)的一个接口与供风装置的出风口相连通，一个接口与供风管道(14)相连通，一个接口与送风管道(61)相连通。10.根据权利要求1所述的一种动态膜污水过滤系统，其特征在于：所述箱体(21)采用透明箱体(21)。
发明内容
为了提高污水的处理效率，本申请提供一种动态膜污水过滤系统。
本申请提供的一种动态膜污水过滤系统采用如下的技术方案：一种动态膜污水过滤系统，包括有污水池、沉浸在所述污水池内的多个过滤单元以及排水管，所述过滤单元分别通过出水管路与所述排水管相连；所述过滤单元包括有箱体，所述箱体其中一组相对的侧壁上设置有开口，所述开口将箱体内部与污水池连通，所述开口内设置有使水透过的动态膜；所述出水管路包括与箱体的内部相连通的出水管道，所述出水管道上安装有电控阀门。
通过采用上述技术方案，通过设置多个过滤单元在污水池的内部，当其中一个过滤单元上的动态膜需要更换的时候，通过电控阀门将箱体与排水管之间断开，然后能够对动态膜进行更换。动态膜更换完毕后，电控阀门打开，使箱体与排水管连通，从而继续是进入到箱体内部的经过过滤后的水送入到排水管中排出。
可选的，所述开口的内部设置有安装架，所述安装架能够自所述开口滑动到所述开口的外侧，所述动态膜可拆卸连接在所述安装架上，所述箱体的内部设置有驱动所述安装架自所述开口伸出至开口外侧的控制机构。
通过采用上述技术方案，当需要更换动态膜的时候，通过控制机构将安装架从开口中送出，使安装架位于箱体的外面，从而利于工作人员对动态膜进行更换。
可选的，所述安装架包括滑动连接在所述开口内的外框以及套装在外框内部的内框，所述外框与内框之间通过连接件连接在一起，所述动态膜的边缘夹紧固定在外框与内框之间。
通过采用上述技术方案，通过将动态膜的边缘夹紧固定在外框与内框之间，从而能够快速的将动态膜安装在安装架上。
可选的，所述控制机构包括回转连接在所述箱体内部的双头丝杠，所述双头丝杠包括同轴设置的左旋段和右旋段，所述左旋段与其中一个安装架螺纹相连，所述右旋段与另一个安装架螺纹相连，所述箱体的顶部设置有驱动所述双头丝杠进行转动的驱动组件。
通过采用上述技术方案，当双头丝杠发生转动的时候，两个安装架相互靠近或远离，当两个安装架相互远离时，两个安装架均移动至箱体的外面。
可选的，所述驱动组件包括固定在箱体的箱顶外侧的驱动电机，所述驱动电机的电机轴竖向设置并贯穿所述箱体的箱顶，所述驱动电机的电机轴与所述双头丝杠之间通过两个啮合的锥齿轮相连。
通过采用上述技术方案，将驱动电机设置在箱体的外面，当驱动电机发生故障的时候便于对驱动电机进行检修。
可选的，所述出水管道采用伸缩软管，所述箱体的箱底设置有漂浮气囊，所述污水池的外侧设置有供风装置，所述漂浮气囊通过柔性的送风管道与所述供风装置相连，所述漂浮气囊上设置有排气管，所述排气管上安装有排气阀。
通过采用上述技术方案，当对动态膜进行更换的时候，向漂浮气囊的内部充入空气，随着空气不断的充入到漂浮气囊的内部，从而使漂浮气囊带动箱体上浮，直至漂浮在污水池的污水的液面上，从而更利于工作人员对动态膜进行更换。
可选的，所述箱体的箱底表面设置有凹腔，所述漂浮气囊位于所述凹腔内。
通过采用上述技术方案，当箱体沉入到污水内的时候，将漂浮气囊隐藏在凹腔的内部，从而对漂浮气囊进行保护。
可选的，所述污水池的池壁上设置有竖向设置的立柱，所述立柱与过滤单元的箱体一一对应，所述立柱上滑动连接有滑动套，所述滑动套与所述箱体相连。
通过采用上述技术方案，通过竖向设置的立柱从而能够对箱体竖向移动方向进行限定，避免箱体浮起的过程中在污水池内随着污水的流动而出现移动。
可选的，所述箱体的开口侧的外侧均设置有曝气管，所述曝气管位于所述污水池的池底，所述曝气管低于箱体沉浸在污水池内部时开口所在的高度，所述曝气管的上方还设置有呈倾斜设置的挡泥板，所述挡泥板远离箱体的一侧低于朝向箱体的一侧，所述挡泥板朝向箱体的一侧与箱体之间留有排气缝，所述曝气管通过供风管道与所述供风装置相连，所述供风装置的出风口处设置有三通阀，所述三通阀的一个接口与供风装置的出风口相连通，一个接口与供风管道相连通，一个接口与送风管道相连通。
通过采用上述技术方案，当需要对动态膜的表面进行清理的时候，三通阀将供风装置与供风管道连通，供风装置向曝气管内供入空气，当需要将箱体浮起至污水的液面上时，三通阀将供风装置与送风管道连通，供风装置向漂浮气囊内充入空气使漂浮气囊进行膨胀。
可选的，所述箱体采用透明箱体。
通过采用上述技术方案，便于工作人员看清箱体内部的情况。
综上所述，本申请包括以下至少一种有益技术效果：
1.通过设置多个过滤单元在污水池的内部，当其中一个过滤单元上的动态膜需要更换的时候，通过电控阀门将箱体与排水管之间断开，然后能够对动态膜进行更换。动态膜更换完毕后，电控阀门打开，使箱体与排水管连通，从而继续是进入到箱体内部的经过过滤后的水送入到排水管中排出；
2.当对动态膜进行更换的时候，向漂浮气囊的内部充入空气，随着空气不断的充入到漂浮气囊的内部，从而使漂浮气囊带动箱体上浮，直至漂浮在污水池的污水的液面上，从而更利于工作人员对动态膜进行更换。
（发明人：张敬宇;唐陆合;亢鑫鑫;宋超;董兴隆;于海鹏）
