公布日：2022.04.12
申请日：2021.12.27
分类号：B01D21/18(2006.01)I;B01D21/24(2006.01)I
摘要
本发明提供了一种环保污水处理池用刮泥装置，属于环保装置技术领域，包括支撑部、柔性刮泥部、第一驱动部以及柔性层，所述支撑部设有若干组，若干所述支撑部围成环状结构，相邻两组所述支撑部之间通过所述柔性层相连，每组所述支撑部一端均设有一组所述柔性刮泥部，所述第一驱动部设置在若干所述支撑部中间，用于带动若干所述支撑部沿池体对角线方向移动，其牵引所述柔性刮泥部以及所述柔性层适应性的延展，所述柔性刮泥部对池体底部污泥进行刮除，所述柔性层用于对所刮除的污泥进行承载。本发明实施例相较于现有技术，能够对污水池内部的污泥进行全面刮除，具有刮泥效果好以及效率高的优点。
权利要求书
1.一种环保污水处理池用刮泥装置，其特征在于，包括支撑部、柔性刮泥部、第一驱动部以及柔性层，所述支撑部设有若干组，若干所述支撑部围成环状结构，相邻两组所述支撑部之间通过所述柔性层相连，每组所述支撑部一端均设有一组所述柔性刮泥部，所述第一驱动部设置在若干所述支撑部中间，用于带动若干所述支撑部沿池体对角线方向移动，其牵引所述柔性刮泥部以及所述柔性层适应性的延展，所述柔性刮泥部对池体底部污泥进行刮除，所述柔性层用于对所刮除的污泥进行承载，所述支撑部包括支撑杆以及铰接设置在所述支撑杆一端的牵引块，所述柔性刮泥部包括刮泥绳以及收卷部，所述收卷部转动安装在所述牵引块内部，所述刮泥绳一端与所述收卷部相连，另一端延伸至当前所述牵引块外部并与相邻的所述牵引块相连，所述第一驱动部包括第一液压缸以及安装在所述第一液压缸输出端的驱动杆，所述驱动杆延伸至若干支撑杆之间，驱动杆侧壁固定设置有若干顶撑杆，每组所述顶撑杆远离所述驱动杆的一端均与一组所述支撑杆相贴，所述驱动杆侧壁还通过若干弹性件与所述支撑杆对应相连，每组所述支撑杆一侧均设置有磁铁，相邻两组所述支撑杆一侧的磁铁相互吸引，所述驱动杆侧壁还固定设置有若干限位杆，所述驱动杆侧壁还设置有第二驱动部，所述第二驱动部用于对所述支撑杆远离所述牵引块的一端进行夹持，所述第二驱动部包括第二液压缸以及安装在所述第二液压缸输出端的压杆，所述限位杆上开设有可供所述压杆穿过的通孔，所述驱动杆侧壁还固定设置有抵接杆。
2.根据权利要求1所述的一种环保污水处理池用刮泥装置，其特征在于，所述收卷部包括卷轮、轴杆以及回转件，所述卷轮一端通过所述轴杆与所述牵引块内壁转动连接，所述刮泥绳一端卷绕至所述卷轮外部，所述回转件一端与所述卷轮相连，另一端与所述牵引块内壁相连，用于带动所述卷轮回转。
发明内容
针对上述现有技术的不足，本发明实施例要解决的技术问题是提供一种环保污水处理池用刮泥装置。
为解决上述技术问题，本发明提供了如下技术方案：

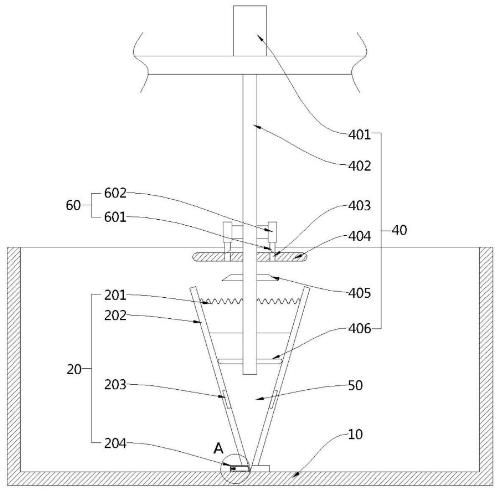

一种环保污水处理池用刮泥装置，包括支撑部、柔性刮泥部、第一驱动部以及柔性层，
所述支撑部设有若干组，若干所述支撑部围成环状结构，相邻两组所述支撑部之间通过所述柔性层相连，
每组所述支撑部一端均设有一组所述柔性刮泥部，
所述第一驱动部设置在若干所述支撑部中间，用于带动若干所述支撑部沿池体对角线方向移动，其牵引所述柔性刮泥部以及所述柔性层适应性的延展，
所述柔性刮泥部对池体底部污泥进行刮除，所述柔性层用于对所刮除的污泥进行承载。
作为本发明进一步的改进方案：所述支撑部包括支撑杆以及铰接设置在所述支撑杆一端的牵引块，
所述柔性刮泥部包括刮泥绳以及收卷部，
所述收卷部转动安装在所述牵引块内部，所述刮泥绳一端与所述收卷部相连，另一端延伸至当前所述牵引块外部并与相邻的所述牵引块相连。
作为本发明进一步的改进方案：所述收卷部包括卷轮、轴杆以及回转件，
所述卷轮一端通过所述轴杆与所述牵引块内壁转动连接，所述刮泥绳一端卷绕至所述卷轮外部，所述回转件一端与所述卷轮相连，另一端与所述牵引块内壁相连，用于带动所述卷轮回转。
作为本发明进一步的改进方案：所述第一驱动部包括第一液压缸以及安装在所述第一液压缸输出端的驱动杆，
所述驱动杆延伸至若干支撑杆之间，驱动杆侧壁固定设置有若干顶撑杆，每组所述顶撑杆远离所述驱动杆的一端均与一组所述支撑杆相贴，
所述驱动杆侧壁还通过若干弹性件与所述支撑杆对应相连，每组所述支撑杆一侧均设置有磁铁，相邻两组所述支撑杆一侧的磁铁相互吸引。
作为本发明再进一步的改进方案：所述驱动杆侧壁还固定设置有若干限位杆。
作为本发明再进一步的改进方案：所述驱动杆侧壁还设置有第二驱动部，所述第二驱动部用于对所述支撑杆远离所述牵引块的一端进行夹持。
作为本发明再进一步的改进方案：所述第二驱动部包括第二液压缸以及安装在所述第二液压缸输出端的压杆，
所述限位杆上开设有可供所述压杆穿过的通孔，所述驱动杆侧壁还固定设置有抵接杆。
与现有技术相比，本发明的有益效果是：
本发明实施例中，在对池体底部污泥进行刮除时，通过第一驱动部带动若干支撑部沿池体对角线方向移动，使得若干支撑部彼此远离，支撑部移动时可带动柔性刮泥部同步移动，若干柔性刮泥部同步远离，此时柔性刮泥部以及柔性层可进行适应性的延展，以对池体底部污泥进行刮除，并通过柔性层对所刮除的污泥进行承载，实现污泥与池体之间的分离，相较于现有技术，能够对污水池内部的污泥进行全面刮除，具有刮泥效果好以及效率高的优点。
（发明人：李永春;刘晓婷）
