公布日：2022.08.05
申请日：2022.05.30
分类号：C02F3/30(2006.01)I;C02F9/14(2006.01)I
摘要
本发明公布了一种低碳氮比生活污水的连续流低碳脱氮工艺，利用现有AAO水池，在O池内增加潜水搅拌设备，通过控制O池的曝气、潜水搅拌器及硝化液回流开启及关闭的时序，实现低碳氮比生活污水的高效处理。本发明在碳氮比大于2时，在不外加碳源的前提下高效处理低碳氮比的生活污水，且不受短程硝化反硝化、厌氧氨氧化等苛刻的工艺控制条件限制，是一种容易工程化使用的高效连续流低碳生物脱氮工艺，尤其适合现有污水厂的升级改造。
权利要求书

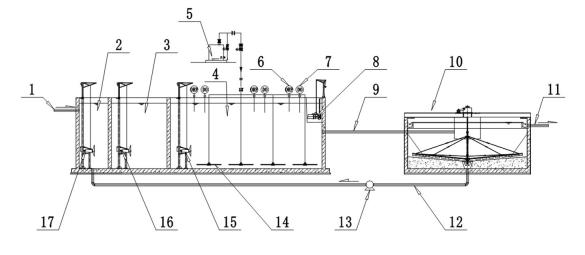

1.一种低碳氮比生活污水的连续流低碳脱氮工艺，包括由互相连接的生物反应池和二沉池（10）组成的处理系统，生物反应池包括依次连接的厌氧池（2）、缺氧池（3）和好氧池（4），好氧池（4）通过过渡管（9）与二沉池（10）相连接，二沉池（10）通过带有污泥泵（13）的污泥回流管（12）连接所述厌氧池（2），厌氧池（2）内安装有厌氧池潜水搅拌器（17），缺氧池（3）内安装有缺氧池潜水搅拌器（16），好氧池（4）内安装有曝气子系统，好氧池（4）内还安装有好氧池潜水搅拌器（15），其特征在于：所述好氧池（4）内还设置有用于将好氧池（4）内污水排入缺氧池（3）的硝化液回流子系统（8）；所述处理系统还包括用于检测好氧池（4）内氧化还原电位的ORP在线测定仪（6）以及用于检测好氧池（4）内溶解氧的DO在线测定仪（7）；好氧池（4）沿顺水流方向自前至后划分为前段、中段和末段，所述前段、中段和末段中分别安装由ORP在线测定仪（6）和DO在线测定仪（7）构成的在线测定仪器；第一阶段：以AAO脱氮除磷工艺运行，污水首先流入厌氧池（2），然后依次流入缺氧池（3）和好氧池（4）；污泥泵（13）、硝化液回流子系统（8）、缺氧池潜水搅拌器（16）、厌氧池潜水搅拌器（17）和曝气子系统均运行，好氧池潜水搅拌器（15）处于关闭状态；当以下条件均得到满足时，由第一阶段进入第二阶段：（a）中段或者末段的DO在线测定仪（7）的数值不低于设定值；（b）中段或末段的ORP在线测定仪（6）的数值不低于设定值；（c）在好氧池（4）末端取样检测，上清液的CODCr不高于设定值；（d）在好氧池（4）末端取样检测，上清液的氨氮的数值不高于设定值；第二阶段：开启好氧池潜水搅拌器（15），关闭硝化液回流子系统（8），保持污泥泵（13）、缺氧池潜水搅拌器（16）和厌氧池潜水搅拌器（17）运行；如果中段或后段的ORP数值不低于-100mV，所述曝气子系统处于关闭状态；如果中段或后段的ORP数值低于-100mV，启动所述曝气子系统提高ORP数值，当ORP数值达到设定值时关闭所述曝气子系统；当以下条件均得到满足时，由第二阶段进入第一阶段：（a）中段或后段的DO测定仪数值不高于设定值；（b）在好氧池（4）末端取样检测，上清液的CODCr不高于设定值；（c）在好氧池（4）末端取样检测，上清液的氨氮的数值不高于设定值；（d）在好氧池（4）末端取样检测，上清液的硝酸盐氮的浓度不高于设定值。
2.如权利要求1所述的低碳氮比生活污水的连续流低碳脱氮工艺，其特征在于：当以下条件均得到满足时，由第一阶段进入第二阶段：（a）中段或者末段的DO在线测定仪（7）的数值不低于1.0mg/L；（b）中段或末段的ORP在线测定仪（6）的数值不低于150mg/L；（c）在好氧池（4）末端取样检测，上清液的CODCr不高于40mg/L；（d）在好氧池（4）末端取样检测，上清液的氨氮的数值不高于1mg/L；当以下条件均得到满足时，由第二阶段进入第一阶段：（a）中段或后段的DO测定仪数值不高于0.5mg/L；（b）在好氧池（4）末端取样检测，上清液的CODCr不高于40mg/L；（c）在好氧池（4）末端取样检测，上清液的氨氮的数值不高于1mg/L；（d）在好氧池（4）末端取样检测，上清液的硝酸盐氮的浓度不高于10mg/L。
3.如权利要求1或2所述的低碳氮比生活污水的连续流低碳脱氮工艺，其特征在于：在第一阶段，好氧池（4）的末端，将DO控制在1-
1.5mg/L。
4.如权利要求1或2所述的低碳氮比生活污水的连续流低碳脱氮工艺，其特征在于：在第二阶段，好氧池（4）内的ORP控制在+50mV--50mV之间。
5.如权利要求1或2所述的低碳氮比生活污水的连续流低碳脱氮工艺，其特征在于：所述的低碳氮比是指污水中碳氮比低于4。
6.如权利要求3所述的低碳氮比生活污水的连续流低碳脱氮工艺，其特征在于：所述的低碳氮比是指污水中碳氮比低于4。
7.如权利要求4所述的低碳氮比生活污水的连续流低碳脱氮工艺，其特征在于：所述的低碳氮比是指污水中碳氮比低于4。
发明内容
本发明所要解决的技术问题是，提供一种低碳氮比生活污水的连续流低碳脱氮工艺，在污水碳氮比较低时，在不外加碳源的前提下被高效处理，且不受短程硝化反硝化、厌氧氨氧化等苛刻的工艺控制条件限制。
本发明的技术方案如下：一种低碳氮比生活污水的连续流低碳脱氮工艺，包括由互相连接的生物反应池和二沉池组成的处理系统，生物反应池包括依次连接的厌氧池、缺氧池和好氧池，好氧池通过过渡管与二沉池相连接，二沉池通过带有污泥泵的污泥回流管连接所述厌氧池，厌氧池内安装有厌氧池潜水搅拌器，缺氧池内安装有缺氧池潜水搅拌器，好氧池内安装有曝气子系统，好氧池内还安装有好氧池潜水搅拌器，其特征在于：所述好氧池内还设置有用于将好氧池内污水排入缺氧池的硝化液回流子系统；所述处理系统还包括用于检测好氧池内氧化还原电位的ORP在线测定仪以及用于检测好氧池内溶解氧的DO在线测定仪；好氧池沿顺水流方向自前至后划分为前段、中段和末段，所述前段、中段和末段中分别安装由ORP在线测定仪和DO在线测定仪构成的在线测定仪器；第一阶段：以AAO脱氮除磷工艺运行，污水首先流入厌氧池，然后依次流入缺氧池和好氧池；污泥泵、硝化液回流子系统、缺氧池潜水搅拌器、厌氧池潜水搅拌器和曝气子系统均运行，好氧池潜水搅拌器处于关闭状态；当以下条件均得到满足时，由第一阶段进入第二阶段：（a）中段或者末段的DO在线测定仪（7）的数值不低于设定值；该设定值优选为1.0mg/L；（b）中段或末段的ORP在线测定仪（6）的数值不低于设定值；该设定值优选为150mg/L；（c）在好氧池末端取样检测，上清液的CODCr不高于设定值；该设定值优选为40mg/L；（d）在好氧池末端取样检测，上清液的氨氮的数值不高于设定值；该设定值优选为1mg/L；第二阶段：开启好氧池潜水搅拌器，关闭硝化液回流子系统，保持污泥泵、缺氧池潜水搅拌器和厌氧池潜水搅拌器运行；如果中段或后段的ORP数值不低于-100mV，所述曝气子系统处于关闭状态；如果中段或后段的ORP数值低于-100mV，启动所述曝气子系统提高ORP数值，当ORP数值达到设定值时关闭所述曝气子系统；当以下条件均得到满足时，由第二阶段进入第一阶段：（a）中段或后段的DO测定仪数值不高于设定值；该设定值优选为0.5mg/L；（b）在好氧池末端取样检测，上清液的CODCr不高于设定值；该设定值优选40mg/L；（c）在好氧池末端取样检测，上清液的氨氮的数值不高于设定值；该设定值优选为1mg/L；（d）在好氧池末端取样检测，上清液的硝酸盐氮的浓度不高于设定值；该设定值优选为10mg/L。。
在第一阶段，好氧池的末端，最好将DO控制在1-1.5mg/L。
在第二阶段，好氧池内的ORP最好控制在+50mV--50mV之间。
所述的低碳氮比是指污水中碳氮比低于4。
相对于现有技术，本发明的积极效果在于：本发明利用现有AAO水池，在O池内增加潜水搅拌设备，通过控制O池的曝气、潜水搅拌器及硝化液回流开启及关闭的时序，实现低碳氮比生活污水的高效处理。本发明在碳氮比大于2时，在不外加碳源的前提下高效处理低碳氮比的生活污水，且不受短程硝化反硝化、厌氧氨氧化等苛刻的工艺控制条件限制，是一种容易工程化使用的高效连续流低碳生物脱氮工艺，尤其适合现有污水厂的升级改造。
（发明人：王立军;庞军;王传俊;张才华）
