公布日：2022.05.10
申请日：2022.02.24
分类号：C02F7/00(2006.01)I
摘要
本发明涉及污水处理技术领域，且公开了一种污水处理用盘式微孔曝气器，包括支撑壳体，所述支撑壳体顶部的内侧套接有过渡曝气盘件和微孔曝气盘，且微孔曝气盘的顶面与支撑壳体的顶部之间安装有锁合套板，所述支撑壳体中部的内侧分别套接有清堵机构、往复顶压机构以及过渡导流机构。本发明通过所设置的往复顶压机构、清堵机构配合组装后，形成机械式清堵机构，后续在过渡曝气盘件内部的倒锥形孔和正锥形孔被支撑壳体输送的气源杂质堵塞后，可进行及时自动清堵处理，详细的是将杂质挤压进入倒锥形孔与正锥形孔相接处扩展空间内部，为气源提供流动通道，由此保证高效的污水处理效率和质量。
权利要求书

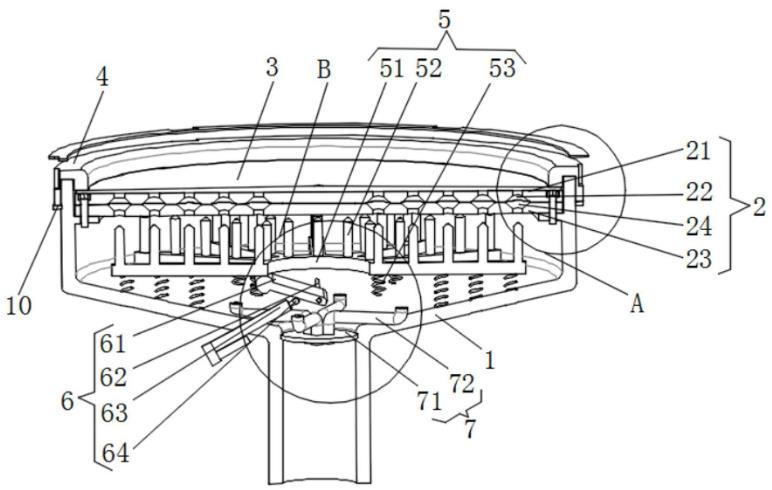

1.一种污水处理用盘式微孔曝气器，包括支撑壳体(1)，其特征在于：所述支撑壳体(1)顶部的内侧套接有过渡曝气盘件(2)和微孔曝气盘(3)，且微孔曝气盘(3)的顶面与支撑壳体(1)的顶部之间安装有锁合套板(4)，所述支撑壳体(1)中部的内侧分别套接有清堵机构(5)、往复顶压机构(6)以及过渡导流机构(7)，且往复顶压机构(6)位于清堵机构(5)与过渡导流机构(7)之间，所述支撑壳体(1)的顶部安装有隔污机构(8)。
2.根据权利要求1所述的一种污水处理用盘式微孔曝气器，其特征在于：所述过渡曝气盘件(2)的内部包括有第一过渡曝气盘(21)和第二过渡曝气盘(23)，且第一过渡曝气盘(21)底部的内侧和第二过渡曝气盘(23)顶部的内侧分别开设有倒锥形孔(22)和正锥形孔(24)，所述正锥形孔(24)与倒锥形孔(22)对齐，所述第一过渡曝气盘(21)与倒锥形孔(22)与支撑壳体(1)顶部的内壁之间通过螺丝进行固定安装。
3.根据权利要求1所述的一种污水处理用盘式微孔曝气器，其特征在于：所述锁合套板(4)的内侧与支撑壳体(1)顶部的表面螺纹连接，且锁合套板(4)外侧的底面活动连接有限位套板(10)，所述限位套板(10)固定套接支撑壳体(1)顶部的内侧，所述锁合套板(4)内侧的底面与微孔曝气盘(3)的顶面贴合。
4.根据权利要求2所述的一种污水处理用盘式微孔曝气器，其特征在于：所述清堵机构(5)的内部包括有连接架(51)，且连接架(51)的顶面固定连接有清堵顶杆(52)，所述清堵顶杆(52)与正锥形孔(24)对齐，所述连接架(51)的底面与支撑壳体(1)中部的内壁之间固定连接有压缩弹簧(53)，所述连接架(51)的内侧卡接有导向杆，且导向杆的底端固定连接在支撑壳体(1)中部的内壁上。
5.根据权利要求1所述的一种污水处理用盘式微孔曝气器，其特征在于：所述往复顶压机构(6)内部包括有活动顶板(61)，且活动顶板(61)一侧的内部卡接有旋转轴(62)，所述旋转轴(62)固定套接在支撑壳体(1)中部的内侧，所述旋转轴(62)另一侧的表面磁性吸附有防水电动推杆(64)，所述防水电动推杆(64)的一侧固定连接有球形磁铁(63)，所述球形磁铁(63)的一端固定套接在支撑壳体(1)中部的内侧。
6.根据权利要求1所述的一种污水处理用盘式微孔曝气器，其特征在于：所述过渡导流机构(7)的内部包括有固定套板(71)，且固定套板(71)的内部固定套接有导流曲管(72)，所述导流曲管(72)与连接架(51)在支撑壳体(1)内部的空间相互错开。
7.根据权利要求1所述的一种污水处理用盘式微孔曝气器，其特征在于：所述隔污机构(8)的内部包括有隔污挡板(81)和防水步进电机(82)，且防水步进电机(82)顶部的输出端固定连接有传动轴，所述防水步进电机(82)顶部连接的传动轴一端与隔污挡板(81)一侧的底面固定连接，所述防水步进电机(82)的表面固定套接有防水壳体(83)，且防水壳体(83)顶部的内侧与传动轴的另一端活动套接，且两者的套接处安装有密封圈(84)，所述隔污挡板(81)的底面与锁合套板(4)的顶面贴合。
8.根据权利要求7所述的一种污水处理用盘式微孔曝气器，其特征在于：所述隔污挡板(81)的外侧卡接有导向约束部件(9)，且导向约束部件(9)的内部包括有限位压板(91)，且限位压板(91)的底面与隔污挡板(81)的顶面贴合，所述限位压板(91)的一侧固定连接有劣弧连接曲板(92)，所述劣弧连接曲板(92)底部的一侧与支撑壳体(1)顶部的表面固定连接。
发明内容
本发明提供了一种污水处理用盘式微孔曝气器，解决了上述背景技术中提出的问题。
本发明提供如下技术方案：一种污水处理用盘式微孔曝气器，包括支撑壳体，所述支撑壳体顶部的内侧套接有过渡曝气盘件和微孔曝气盘，且微孔曝气盘的顶面与支撑壳体的顶部之间安装有锁合套板，所述支撑壳体中部的内侧分别套接有清堵机构、往复顶压机构以及过渡导流机构，且往复顶压机构位于清堵机构与过渡导流机构之间，所述支撑壳体的顶部安装有隔污机构。
精选的，所述过渡曝气盘件的内部包括有第一过渡曝气盘和第二过渡曝气盘，且第一过渡曝气盘底部的内侧和第二过渡曝气盘顶部的内侧分别开设有倒锥形孔和正锥形孔，所述正锥形孔与倒锥形孔对齐，所述第一过渡曝气盘与倒锥形孔与支撑壳体顶部的内壁之间通过螺丝进行固定安装，过渡曝气盘件采用两部分组合机构，可将降低其内部的孔类特征的加工难度，降低制作成本。
精选的，所述锁合套板的内侧与支撑壳体顶部的表面螺纹连接，且锁合套板外侧的底面活动连接有限位套板，所述限位套板固定套接支撑壳体顶部的内侧，所述锁合套板内侧的底面与微孔曝气盘的顶面贴合，锁合套板作为锁合部件，它与支撑壳体的连接方式采用螺纹锁合，后续的拆装维修可方便工作人员操作。
精选的，所述清堵机构的内部包括有连接架，且连接架的顶面固定连接有清堵顶杆，所述清堵顶杆与正锥形孔对齐，所述连接架的底面与支撑壳体中部的内壁之间固定连接有压缩弹簧，所述连接架的内侧卡接有导向杆，且导向杆的底端固定连接在支撑壳体中部的内壁上，清堵机构自身机构均为杆状和多根杆连接的架状结构，可为后续通过支撑壳体内部的气流提供让位空间，避免清堵机构因气流而随意误动。
精选的，所述往复顶压机构内部包括有活动顶板，且活动顶板一侧的内部卡接有旋转轴，所述旋转轴固定套接在支撑壳体中部的内侧，所述旋转轴另一侧的表面磁性吸附有防水电动推杆，所述防水电动推杆的一侧固定连接有球形磁铁，所述球形磁铁的一端固定套接在支撑壳体中部的内侧，往复顶压机构是作为动力部件，使清堵机构可以自动往复升降，完善装置的自动化使用性能。
精选的，所述过渡导流机构的内部包括有固定套板，且固定套板的内部固定套接有导流曲管，所述导流曲管与连接架在支撑壳体内部的空间相互错开，过渡导流机构对经过支撑壳体气源进行防干涉导向，避免气流直接冲击清堵机构。
精选的，所述隔污机构的内部包括有隔污挡板和防水步进电机，且防水步进电机顶部的输出端固定连接有传动轴，所述防水步进电机顶部连接的传动轴一端与隔污挡板一侧的底面固定连接，所述防水步进电机的表面固定套接有防水壳体，且防水壳体顶部的内侧与传动轴的另一端活动套接，且两者的套接处安装有密封圈，所述隔污挡板的底面与锁合套板的顶面贴合，隔污机构在后续在支撑壳体、过渡曝气盘件、微孔曝气盘以及锁合套板组成的盘式微孔曝气器暂时作业时，对微孔曝气盘的顶部进行遮挡保护，避免污水中的颗粒物沉淀接触微孔曝气盘的顶面。
精选的，所述隔污挡板的外侧卡接有导向约束部件，且导向约束部件的内部包括有限位压板，且限位压板的底面与隔污挡板的顶面贴合，所述限位压板的一侧固定连接有劣弧连接曲板，所述劣弧连接曲板底部的一侧与支撑壳体顶部的表面固定连接，导向约束部件对隔污挡板的往复移动进行约束和导向，提升隔污挡板作业的可靠性。
本发明具备以下有益效果：
1、本发明通过所设置的往复顶压机构、清堵机构配合组装后，形成机械式清堵机构，后续在过渡曝气盘件内部的倒锥形孔和正锥形孔被支撑壳体输送的气源杂质堵塞后，可进行及时自动清堵处理，详细的是将杂质挤压进入倒锥形孔与正锥形孔相接处扩展空间内部，为气源提供流动通道，由此保证高效的污水处理效率和质量。
2、本发明通过所设置的隔污机构与导向约束部件配合使用后，可形成顶部遮挡机构，后续在支撑壳体、过渡曝气盘件、微孔曝气盘以及锁合套板组成的盘式微孔曝气器暂时作业时，对微孔曝气盘的顶部进行遮挡保护，避免污水中的颗粒物沉淀接触微孔曝气盘的顶面。
（发明人：彭跃青;吕海军;潘康;张胤;周伟;刘京）
