公布日：2022.04.15
申请日：2020.07.02
分类号：E03F1/00(2006.01)I;E03F3/02(2006.01)I;E03F3/04(2006.01)I
摘要
本发明提供了一种溢流进水式污水调蓄装置及方法，包括：截流部；化粪池，包括溢流出水溢流进水区域，所述溢流出水区域与单元区域排出污水的出水口相连；第一直通管，将所述溢流进水区域和所述截流部相连通，所述溢流进水区域中的污水在重力作用下由所述溢流进水区域经所述第一直通管流入所述截流部。本发明有效的避免了技术中对于由污水输入单元输入的污水直接进入污水输出单元予以输出的结构设计所存在在雨天时极易造成自然水体严重污染，或者污水处理设施处理压力过大、资源浪费等技术缺陷，能够达到在不需要污水排放时对污水进行调蓄的技术效果，具有结构简单、操作方便及适用性广的特点。
权利要求书

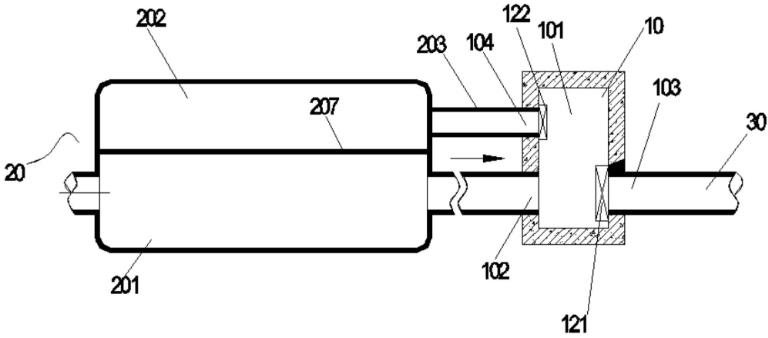

1.一种溢流进水式污水调蓄装置，其特征在于，所述装置包括：截流部(10)，具有一收纳污水的收纳空间(101)；化粪池(20)，包括溢流出水区域(201)和用于接纳所述溢流出水区域(201)溢出污水的溢流进水区域(202)，所述溢流出水区域(201)与单元区域排出污水的出水口相连；第一直通管(203)，将所述溢流进水区域(202)和所述截流部(10)相连通，所述溢流进水区域(202)中的污水在重力作用下由所述溢流进水区域(202)经所述第一直通管(203)流入所述截流部(10)。
2.如权利要求1所述的装置，其特征在于，所述截流部(10)包括：截流进口(102)，与所述溢流出水区域(201)相连通；第一截流出口(103)，与下游的排水管(30)相连通；第二截流出口(104)，与所述第一直通管(203)相连通。
3.如权利要求2所述的装置，其特征在于，还包括：设置在所述第一截流出口(103)处的第一开关(121)；和/或，设置在所述第二截流出口(104)处的第二开关(122)；和/或，设置在所述截流进口(102)处的第三开关(123)或者固定堰。
4.一种溢流进水式污水调蓄装置，其特征在于，所述装置包括：截流部(10)，具有一收纳污水的收纳空间(101)；化粪池(20)，包括溢流出水区域(201)和用于接纳所述溢流出水区域(201)溢出污水的溢流进水区域(202)，所述溢流出水区域(201)与单元区域排出污水的出水口相连；泵(205)，置于所述溢流进水区域(202)内，以将所述溢流进水区域(202)中的污水泵提至所述截流部(10)。
5.如权利要求4所述的装置，其特征在于，所述截流部(10)包括：截流进口(102)，与所述溢流出水区域(201)相连通；第一截流出口(103)，与合流管(30)相连通。
6.如权利要求5所述的装置，其特征在于，还包括：设置在所述第一截流出口(103)处的第一开关(121)；和/或，设置在所述截流进口(102)处的第三开关(123)或者固定堰。
7.一种溢流进水式污水调蓄装置，其特征在于，所述装置包括：截流部(10)，具有一收纳污水的收纳空间(101)；化粪池(20)，包括溢流出水区域(201)和用于接纳所述溢流出水区域(201)溢出污水的溢流进水区域(202)，所述溢流出水区域(201)与单元区域排出污水的出水口相连；拍门(205)，设置在所述溢流进水区域(202)和所述溢流出水区域(201)相隔离部位处，所述溢流进水区域(202)中的污水在重力作用下由所述溢流进水区域(202)经所述拍门流入所述溢流出水区域(201)；第二直通管(204)，将所述溢流出水区域(201)和所述截流部(10)相连通，所述溢流出水区域(201)中的污水在重力作用下由所述溢流出水区域(201)经所述第二直通管(204)流入所述截流部(10)。
8.如权利要求7所述的装置，其特征在于，所述截流部(10)包括：截流进口(102)，与所述溢流出水区域(201)相连通；第一截流出口(103)，与合流管(30)相连通；第二截流出口(104)，与所述第二直通管(204)相连通。
9.如权利要求8所述的装置，其特征在于：所述第二截流出口(104)的顶标高低于所述截流进口(102)的底标高。
10.如权利要求8所述的装置，其特征在于，还包括：设置在所述第一截流出口(103)处的第一开关(121)；和/或，设置在所述第二截流出口(104)处的第二开关(122)；和/或，设置在所述截流进口(102)处的第三开关(123)或者固定堰。
11.一种溢流进水式污水调蓄方法，应用于上述权利要求1-10任一项所述的装置，其特征在于，所述方法包括：接收溢流进水区域是否需要出水的识别指令，若是，则控制第一开关开启，使得溢流进水区域中的污水在重力或者泵提作用下流入截流部，并由合流管排出；接收溢流进水区域是否需要储水的识别指令，若是，则控制所述第一开关关闭，使得溢流出水区域中的污水在重力作用下溢流至溢流进水区域。
发明内容
本发明所要解决的技术问题是现有技术中对于由污水收容设施输入的污水直接进入合流管予以输出的结构设计，存在在雨天时极易造成自然水体严重污染，或者污水处理设施处理压力过大、资源浪费等技术缺陷。
为解决上述技术问题，第一方面，本发明提供了一种溢流进水式污水调蓄装置，所述装置包括：
截流部，具有一收纳污水的收纳空间；
化粪池，包括溢流出水区域和用于接纳所述溢流出水区域溢出污水的溢流进水区域，所述溢流出水区域与单元区域排出污水的出水口相连；
第一直通管，将所述溢流进水区域和所述截流部相连通，所述溢流进水区域中的污水在重力作用下由所述溢流进水区域经所述第一直通管流入所述截流部。
可选的，所述截流部包括：
截流进口，与所述溢流出水区域相连通；
第一截流出口，与下游的排水管相连通；
第二截流出口，与所述第一直通管相连通。
可选的，还包括：
设置在所述第一截流出口处的第一开关；
和/或，
设置在所述第二截流出口处的第二开关；
和/或，
设置在所述截流进口处的第三开关或者固定堰。
第二方面，本发明提供了一种溢流进水式污水调蓄装置，所述装置包括：
截流部，具有一收纳污水的收纳空间；
化粪池，包括溢流出水区域和用于接纳所述溢流出水区域溢出污水的溢流进水区域，所述溢流出水区域与单元区域排出污水的出水口相连；
泵，置于所述溢流进水区域内，以将所述溢流进水区域中的污水泵提至所述截流部。
可选的，所述截流部包括：
截流进口，与所述溢流出水区域相连通；
第一截流出口，与合流管相连通。
可选的，还包括：
设置在所述第一截流出口处的第一开关；
和/或，
设置在所述截流进口处的第三开关或者固定堰。
第三方面，本发明提供了一种溢流进水式污水调蓄装置，所述装置包括：
截流部，具有一收纳污水的收纳空间；
化粪池，包括溢流出水区域和用于接纳所述溢流出水区域溢出污水的溢流进水区域，所述溢流出水区域与单元区域排出污水的出水口相连；
拍门，设置在所述溢流进水区域和所述溢流出水区域相隔离部位处，所述溢流进水区域中的污水在重力作用下由所述溢流进水区域经所述拍门流入所述溢流出水区域；
第二直通管，将所述溢流出水区域和所述截流部相连通，所述溢流出水区域中的污水在重力作用下由所述溢流出水区域经所述第二直通管流入所述截流部。
可选的，所述截流部包括：
截流进口，与所述溢流出水区域相连通；
第一截流出口，与合流管相连通；
第二截流出口，与所述第二直通管相连通。
可选的，所述第二截流出口的顶标高低于所述截流进口的底标高。
可选的，还包括：
设置在所述第一截流出口处的第一开关；
和/或，
设置在所述第二截流出口处的第二开关；
和/或，
设置在所述截流进口处的第三开关或者固定堰。
第四方面，本发明提供了一种溢流进水式污水调蓄方法，应用于上述任一项所述的装置，所述方法包括：
接收溢流进水区域是否需要出水的识别指令，若是，则控制第一开关开启，使得溢流进水区域中的污水在重力或者泵提作用下流入截流部，并由合流管排出；
接收溢流进水区域是否需要储水的识别指令，若是，则控制所述第一开关关闭，使得溢流出水区域中的污水在重力作用下溢流至溢流进水区域。
有益效果：
本发明提供的污水调蓄装置，在雨天需要将污水和雨水分开时，只需由进入溢流出水区域的污水在重力作用下溢流至溢流进水区域中进行存储，使得合流管中仅存在雨水，而当需要污水输出时，只需在溢流进水区域中存储的污水在重力或者泵提作用下经截流部流入合流管中即可，有效的避免了技术中对于由污水收容设施输入的污水直接进入合流管予以输出的结构设计所存在在雨天时极易造成自然水体严重污染，或者污水处理设施处理压力过大、资源浪费等技术缺陷，能够达到在不需要污水排放时对污水进行调蓄的技术效果，具有结构简单、操作方便及适用性广的特点。
（发明人：李习洪;周超）
