公布日：2022.04.29
申请日：2021.11.29
分类号：C02F9/10(2006.01)I;B01D29/64(2006.01)I;B01F27/706(2022.01)I;C02F103/18(2006.01)N;C02F101/10(2006.01)N
摘要
本发明公开了一种基于二氧化硫废水处理用过滤装置及其使用方法，包括底板、沉淀罐、处理罐、导料组件、滤网、刮板、清洁辊和驱动组件，底板顶部一侧固定连接有沉淀罐，底板顶部且位于沉淀罐的一侧固定连接有处理罐，处理罐与沉淀罐之间设有用于抽水的导料组件，处理罐内壁的两侧对称固定连接有集渣框，本发明结构紧凑，操作简单便捷，实用性强，通过导料组件可以将沉淀罐内部的废水抽入处理罐中，从而方便对其进行过滤，通过驱动组件可以带动往复丝杆和第一搅拌架进行转动，不仅可以提高废水与药剂的混合效果，而且在往复丝杆与齿条的配合下，可以使刮板在滤网上进行往复移动，从而对滤网进行清洁，有利于保持滤网的滤水效果。
权利要求书

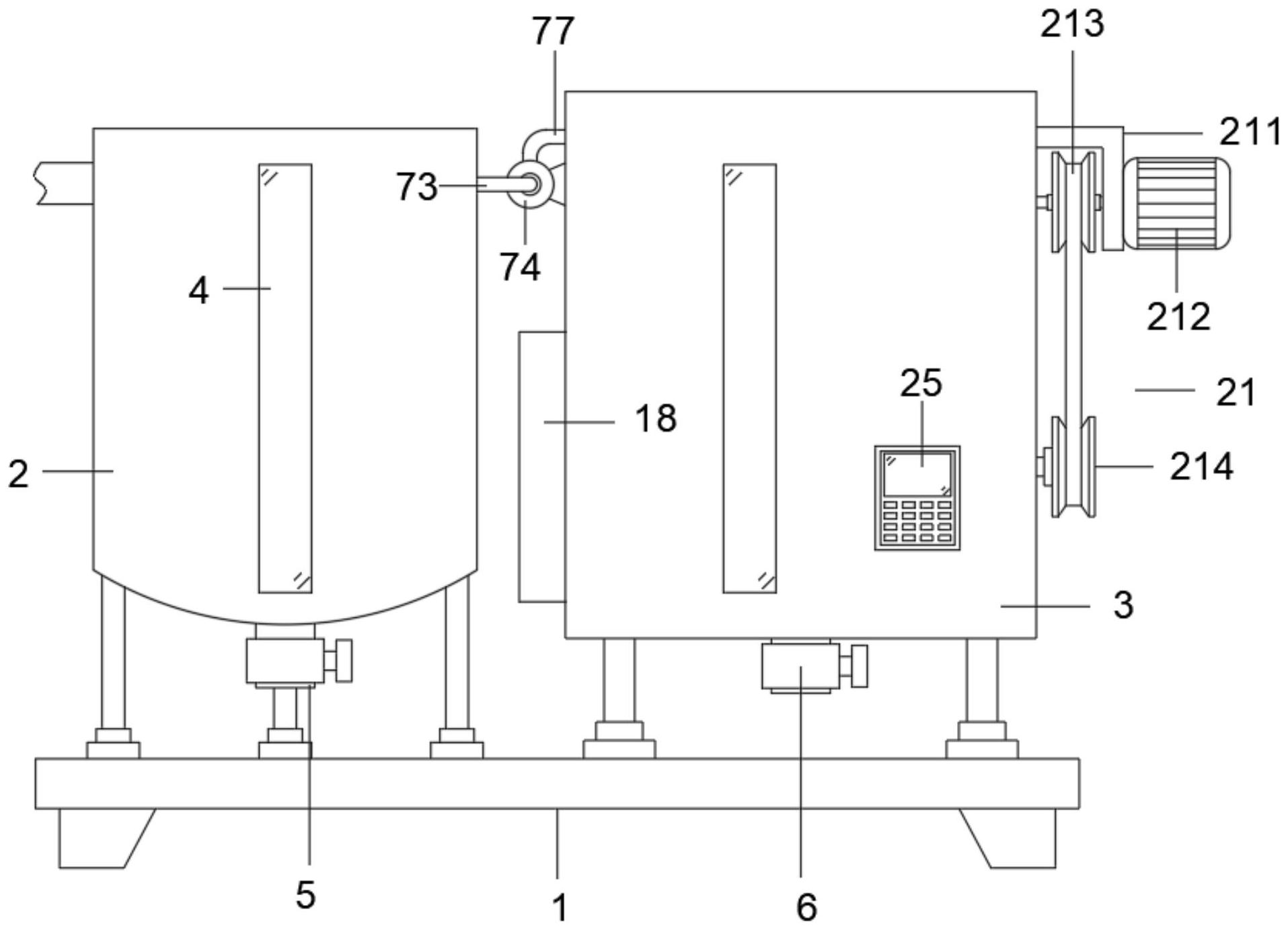

1.一种基于二氧化硫废水处理用过滤装置，其特征在于，包括底板(1)、沉淀罐(2)、处理罐(3)、导料组件(7)、滤网(9)、刮板(11)、清洁辊(15)和驱动组件(21)，所述底板(1)顶部一侧固定连接有沉淀罐(2)，所述底板(1)顶部且位于沉淀罐(2)的一侧固定连接有处理罐(3)，所述处理罐(3)与沉淀罐(2)之间设有用于抽水的导料组件(7)，所述处理罐(3)内壁的两侧对称固定连接有集渣框(8)，两个所述集渣框(8)之间固定连接有滤网(9)，所述处理罐(3)内部且位于滤网(9)的上方转动连接有往复丝杆(10)，所述往复丝杆(10)外部螺纹连接有刮板(11)，所述刮板(11)内部且位于往复丝杆(10)的下方滑动连接有齿条(12)，所述齿条(12)的两端分别与处理罐(3)内壁的两侧固定连接，所述刮板(11)的底部与滤网(9)的顶部接触，所述刮板(11)外部对称固定连接有连接板(13)，两个所述连接板(13)一侧均转动连接有第一齿轮(14)，所述第一齿轮(14)与齿条(12)啮合连接，所述第一齿轮(14)远离连接板(13)的一侧均固定连接有清洁辊(15)，所述处理罐(3)内部且位于滤网(9)的下方转动连接有第一搅拌架(16)，所述处理罐(3)内部且位于第一搅拌架(16)的两侧对称转动连接有第二搅拌架(17)，所述处理罐(3)外部设有用于带动往复丝杆(10)和第一搅拌架(16)转动的驱动组件(21)，所述处理罐(3)内部开设有安装腔(22)，所述安装腔(22)内部等距固定连接有电热管(23)。
2.根据权利要求1所述的一种基于二氧化硫废水处理用过滤装置，其特征在于，所述沉淀罐(2)和处理罐(3)内部均镶嵌有可视玻璃(4)。
3.根据权利要求1所述的一种基于二氧化硫废水处理用过滤装置，其特征在于，所述沉淀罐(2)和处理罐(3)底部均固定连接有排放管(5)，所述排放管(5)外部均设置有阀门(6)。
4.根据权利要求1所述的一种基于二氧化硫废水处理用过滤装置，其特征在于，所述导料组件(7)包括竖杆(71)、浮板(72)、水泵(74)和分流管(75)，所述沉淀罐(2)内壁的顶部与底部之间固定连接有竖杆(71)，所述竖杆(71)外部滑动连接有浮板(72)，所述浮板(72)内部固定连接有软管(73)，且所述软管(73)的底端延伸至浮板(72)底部，所述处理罐(3)外部且靠近沉淀罐(2)的一侧固定连接有水泵(74)，所述软管(73)远离浮板(72)的一端延伸至沉淀罐(2)外部且与水泵(74)的输入端固定连接，所述处理罐(3)内壁的顶部固定连接分流管(75)，所述分流管(75)底部等距固定连接有喷头(76)，所述水泵(74)的输出端固定连接有导管(77)，所述导管(77)远离水泵(74)的一端延伸至处理罐(3)内部且与分流管(75)固定连接。
5.根据权利要求4所述的一种基于二氧化硫废水处理用过滤装置，其特征在于，所述处理罐(3)外部且位于水泵(74)的下方固定连接有齿轮箱(18)，所述第一搅拌架(16)的一端延伸至齿轮箱(18)内部且固定连接有第二齿轮(19)，所述第二搅拌架(17)的一端延伸至齿轮箱(18)内部且固定连接有第三齿轮(20)，两个所述第三齿轮(20)均与第二齿轮(19)啮合连接。
6.根据权利要求4所述的一种基于二氧化硫废水处理用过滤装置，其特征在于，所述驱动组件(21)包括安装架(211)、电机(212)、主动皮带轮(213)和从动皮带轮(214)，所述处理罐(3)外部且远离水泵(74)的一侧固定连接有安装架(211)，所述安装架(211)外部固定连接有电机(212)，所述电机(212)的输出端贯穿安装架(211)且固定连接有主动皮带轮(213)，所述往复丝杆(10)的一端延伸至处理罐(3)外部且与主动皮带轮(213)的一侧固定连接，所述第一搅拌架(16)远离第二齿轮(19)的一端延伸至处理罐(3)外部且固定连接有从动皮带轮(214)，所述从动皮带轮(214)与主动皮带轮(213)之间通过皮带传动连接。
7.根据权利要求1所述的一种基于二氧化硫废水处理用过滤装置，其特征在于，所述处理罐(3)外部且远离水泵(74)的一侧开设有进料口(24)。
8.根据权利要求3所述的一种基于二氧化硫废水处理用过滤装置，其特征在于，所述处理罐(3)外部且远离进料口(24)的一侧固定连接有控制面板(25)，所述阀门(6)、水泵(74)、电机(212)和电热管(23)均与控制面板(25)电性连接。9.一种基于二氧化硫废水处理用过滤装置的使用方法，基于权利要求1‑8中任意一项所述的，其特征在于，包括以下步骤：S1、在使用该设备时，先将废水导入沉淀罐(2)内部进行沉淀处理，这时浮板(72)带动软管(73)在竖杆(71)外部向上滑动，当沉淀罐(2)内部的废水沉淀完毕后，通过控制面板(25)将设备启动，这时水泵(74)配合软管(73)和导管(77)将沉淀罐(2)内部的水抽入分流管(75)中，与此同时，分流管(75)内部的水通过喷头(76)喷出，当水经过滤网(9)时，其内部的杂质被过滤在滤网(9)顶部，随着沉淀罐(2)内部水位的下降，浮板(72)带动软管(73)在竖杆(71)外部下移，当沉淀罐(2)内部的使抽取完毕后，打开其底部的阀门(6)，从而通过排放管(5)将底部的杂质排出，然后关闭水泵(74)，并向沉淀罐(2)内部再次灌入废水；S2、通过电机(212)带动主动皮带轮(213)进行转动，这时主动皮带轮(213)带动往复丝杆(10)进行转动，此时往复丝杆(10)上的刮板(11)在其外部与齿条(12)之间滑动，与此同时，刮板(11)带动连接板(13)和第一齿轮(14)进行移动，第一齿轮(14)移动的过程中在齿条(12)顶部转动，从而带动清洁辊(15)进行转动，这时清洁辊(15)对滤网(9)上的杂质进行清扫，通过刮板(11)可以将清扫后的杂质推入滤网(9)两侧的集渣框(8)中；S3、主动皮带轮(213)在转动的过程中带动从动皮带轮(214)转动，这时从动皮带轮(214)带动第一搅拌架(16)转动，第一搅拌架(16)在转动的过程中带动第二齿轮(19)进行跟转，与此同时，第二齿轮(19)带动其两侧的第三齿轮(20)转动，第三齿轮(20)在转动时带动第二搅拌架(17)进行转动，这时第一搅拌架(16)和第二搅拌架(17)在处理罐(3)内部进行反向转动，然后通过进料口(24)向处理罐(3)内部加入氢氧化钠，这时氢氧化钠和废水中的二氧化硫发生反应，从而形成硫酸盐，通过安装腔(22)内部的电热管(23)可以对处理罐(3)内部进行加热，从而将二氧化硫中的硫酸根去除，当处理罐(3)内部的废水处理完毕后，打开其底部的阀门(6)，从而通过排放管(5)将其内部的水排出，然后工作人员对集渣框(8)进行清理即可。
发明内容：
本发明的目的就在于为了解决上述问题而提供一种基于二氧化硫废水处理用过滤装置及其使用方法，解决了背景技术中提到的问题。
为了解决上述问题，本发明提供了一种技术方案：
一种基于二氧化硫废水处理用过滤装置，包括底板、沉淀罐、处理罐、导料组件、滤网、刮板、清洁辊和驱动组件，所述底板顶部一侧固定连接有沉淀罐，所述底板顶部且位于沉淀罐的一侧固定连接有处理罐，所述处理罐与沉淀罐之间设有用于抽水的导料组件，所述处理罐内壁的两侧对称固定连接有集渣框，两个所述集渣框之间固定连接有滤网，所述处理罐内部且位于滤网的上方转动连接有往复丝杆，所述往复丝杆外部螺纹连接有刮板，所述刮板内部且位于往复丝杆的下方滑动连接有齿条，所述齿条的两端分别与处理罐内壁的两侧固定连接，所述刮板的底部与滤网的顶部接触，所述刮板外部对称固定连接有连接板，两个所述连接板一侧均转动连接有第一齿轮，所述第一齿轮与齿条啮合连接，所述第一齿轮远离连接板的一侧均固定连接有清洁辊，所述处理罐内部且位于滤网的下方转动连接有第一搅拌架，所述处理罐内部且位于第一搅拌架的两侧对称转动连接有第二搅拌架，所述处理罐外部设有用于带动往复丝杆和第一搅拌架转动的驱动组件，所述处理罐内部开设有安装腔，所述安装腔内部等距固定连接有电热管。
作为优选，所述沉淀罐和处理罐内部均镶嵌有可视玻璃。
作为优选，所述沉淀罐和处理罐底部均固定连接有排放管，所述排放管外部均设置有阀门。
作为优选，所述导料组件包括竖杆、浮板、水泵和分流管，所述沉淀罐内壁的顶部与底部之间固定连接有竖杆，所述竖杆外部滑动连接有浮板，所述浮板内部固定连接有软管，且所述软管的底端延伸至浮板底部，所述处理罐外部且靠近沉淀罐的一侧固定连接有水泵，所述软管远离浮板的一端延伸至沉淀罐外部且与水泵的输入端固定连接，所述处理罐内壁的顶部固定连接分流管，所述分流管底部等距固定连接有喷头，所述水泵的输出端固定连接有导管，所述导管远离水泵的一端延伸至处理罐内部且与分流管固定连接。
作为优选，所述处理罐外部且位于水泵的下方固定连接有齿轮箱，所述第一搅拌架的一端延伸至齿轮箱内部且固定连接有第二齿轮，所述第二搅拌架的一端延伸至齿轮箱内部且固定连接有第三齿轮，两个所述第三齿轮均与第二齿轮啮合连接。
作为优选，所述驱动组件包括安装架、电机、主动皮带轮和从动皮带轮，所述处理罐外部且远离水泵的一侧固定连接有安装架，所述安装架外部固定连接有电机，所述电机的输出端贯穿安装架且固定连接有主动皮带轮，所述往复丝杆的一端延伸至处理罐外部且与主动皮带轮的一侧固定连接，所述第一搅拌架远离第二齿轮的一端延伸至处理罐外部且固定连接有从动皮带轮，所述从动皮带轮与主动皮带轮之间通过皮带传动连接。
作为优选，所述处理罐外部且远离水泵的一侧开设有进料口。
作为优选，所述处理罐外部且远离进料口的一侧固定连接有控制面板，所述阀门、水泵、电机和电热管均与控制面板电性连接。
一种基于二氧化硫废水处理用过滤装置的使用方法，包括以下步骤：
S1、在使用该设备时，先将废水导入沉淀罐内部进行沉淀处理，这时浮板带动软管在竖杆外部向上滑动，当沉淀罐内部的废水沉淀完毕后，通过控制面板将设备启动，这时水泵配合软管和导管将沉淀罐内部的水抽入分流管中，与此同时，分流管内部的水通过喷头喷出，当水经过滤网时，其内部的杂质被过滤在滤网顶部，随着沉淀罐内部水位的下降，浮板带动软管在竖杆外部下移，当沉淀罐内部的使抽取完毕后，打开其底部的阀门，从而通过排放管将底部的杂质排出，然后关闭水泵，并向沉淀罐内部再次灌入废水；
S2、通过电机带动主动皮带轮进行转动，这时主动皮带轮带动往复丝杆进行转动，此时往复丝杆上的刮板在其外部与齿条之间滑动，与此同时，刮板带动连接板和第一齿轮进行移动，第一齿轮移动的过程中在齿条顶部转动，从而带动清洁辊进行转动，这时清洁辊对滤网上的杂质进行清扫，通过刮板可以将清扫后的杂质推入滤网两侧的集渣框中；
S3、主动皮带轮在转动的过程中带动从动皮带轮转动，这时从动皮带轮带动第一搅拌架转动，第一搅拌架在转动的过程中带动第二齿轮进行跟转，与此同时，第二齿轮带动其两侧的第三齿轮转动，第三齿轮在转动时带动第二搅拌架进行转动，这时第一搅拌架和第二搅拌架在处理罐内部进行反向转动，然后通过进料口向处理罐内部加入氢氧化钠，这时氢氧化钠和废水中的二氧化硫发生反应，从而形成硫酸盐，通过安装腔内部的电热管可以对处理罐内部进行加热，从而将二氧化硫中的硫酸根去除，当处理罐内部的废水处理完毕后，打开其底部的阀门，从而通过排放管将其内部的水排出，然后工作人员对集渣框进行清理即可。
本发明的有益效果是：结构紧凑，操作简单便捷，实用性强，通过导料组件可以将沉淀罐内部的废水抽入处理罐中，从而方便对其进行过滤，通过驱动组件可以带动往复丝杆和第一搅拌架进行转动，不仅可以提高废水与药剂的混合效果，而且在往复丝杆与齿条的配合下，可以使刮板在滤网上进行往复移动，从而对滤网进行清洁，有利于保持滤网的滤水效果。
（发明人：杨雪峰;向明勇;陈源;曾江;霍振军;汤波;吴恒宇;蒋屹;官仁权）
