公布日：2022.05.27
申请日：2022.03.03
分类号：C02F9/06(2006.01)I;C02F103/32(2006.01)N
摘要
本发明公开了一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，包括装置外壳、废水过滤组件、电化学氧化组件、催化氧化组件和控制器；废水过滤组件设在装置外壳内顶部，由于对废水进行过滤处理；电化学氧化组件包括直流电源、安装盘、电极棒和驱动电机，安装盘设在装置外壳内，电极棒设在安装盘上，且与直流电源连接，驱动电机为安装盘提供动力；催化氧化组件包括进料盘、催化剂储箱和臭氧发生器；进料盘设在装置外壳内，进料盘上设有进料头，催化剂储箱与进料盘顶部连接，臭氧发生器与进料盘底部导通；控制器与各用电设备电性连接；本发明结构设计合理，酿酒废水处理效果显著，适宜推广使用。
权利要求书

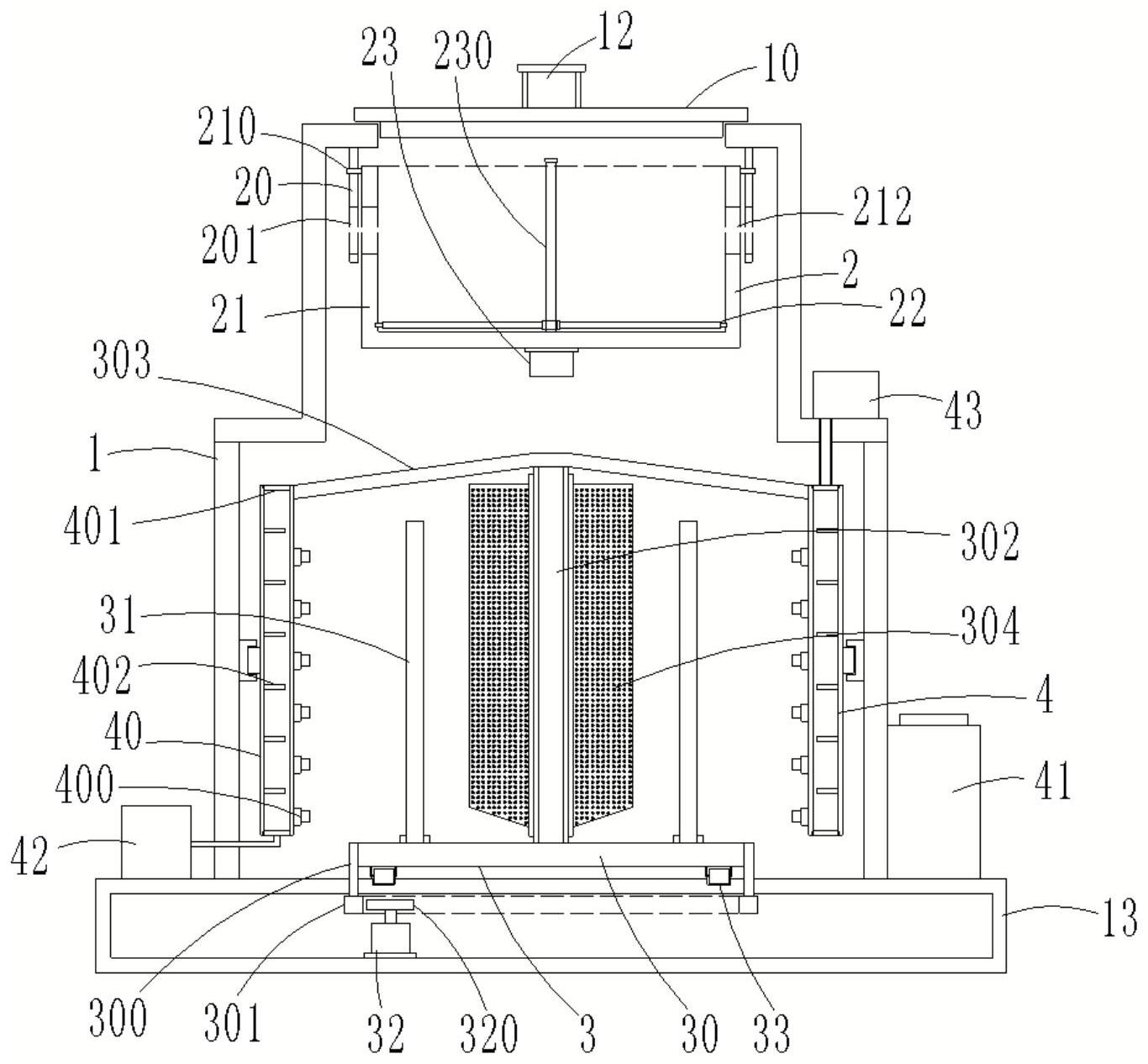

1.一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，其特征在于，包括装置外壳(1)、废水过滤组件(2)、电化学氧化组件(3)、催化氧化组件(4)和控制器；所述装置外壳(1)顶部活动卡接有端盖(10)，侧壁下端设置有出水管(11)，所述端盖(10)上设置有进水管(12)；装置外壳(1)底部设置有底座(13)；所述废水过滤组件(2)包括导向套(20)和过滤筒(21)，所述导向套(20)设置在装置外壳(1)内顶部，且与端盖(10)上下位置对应，导向套(20)侧壁靠上位置竖直设置有数个滑动槽(200)，靠下位置设置有第一出水槽(201)，所述过滤筒(21)活动套设在导向套(20)内部，过滤筒(21)外壁靠上位置设置有与所述滑动槽(200)位置及数量对应一致的滑动座(210)，所述滑动座(210)与滑动槽(200)连接处设置有复位弹簧(211)，过滤筒(21)外壁靠下位置设置有第二出水槽(212)；所述电化学氧化组件(3)包括直流电源、安装盘(30)、电极棒(31)和驱动电机(32)，所述直流电源设置在装置外壳(1)上，所述安装盘(30)通过连接套(300)转动卡接在装置外壳(1)内底部，所述连接套(300)贯穿底座(13)，且设置有连接齿圈(301)，所述电极棒(31)设置有两个，两个电极棒(31)对称设置在安装盘(30)上端面，且分别与直流电源电性连接；所述驱动电机(32)设置在底座(13)内部，驱动电机(32)的输出轴上设置有驱动齿轮(320)，所述驱动齿轮(320)与连接齿圈(301)啮合连接；所述催化氧化组件(4)包括进料盘(40)、催化剂储箱(41)和臭氧发生器(42)；所述进料盘(40)设置在装置外壳(1)内部靠下位置，且位于安装盘(30)外侧，进料盘(40)内部中空，内壁上均匀分布有数个进料头(400)，所述催化剂储箱(41)设置在底座(13)一侧，催化剂储箱(41)内部添加有双氧水催化剂，催化剂储箱(41)通过导管与进料盘(40)顶部连接，连接处设置有增压泵(43)，所述臭氧发生器(42)设置在底座(13)另一侧，臭氧发生器(42)通过导管与进料盘(40)底部导通；所述控制器分别与直流电源、驱动电机(32)、臭氧发生器(42)和增压泵(43)电性连接；所述过滤筒(21)内底部滑动卡接有推动板(22)，过滤筒(21)底端设置有推动电机(23)，所述推动电机(23)的输出轴上设置有推动丝杠(230)，所述推动丝杠(230)贯穿过滤筒(21)，且与推动板(22)螺纹连接，推动电机(23)与控制器电性连接；所述安装盘(30)顶部中心位置设置有竖杆(302)，所述进料盘(40)与装置外壳(1)的内壁转动卡接，进料盘(40)上下两端分别转动卡接有活动板(401)，所述催化剂储箱(41)、臭氧发生器(42)分别通过导管与两个活动板(401)连接，所述竖杆(302)与进料盘(40)之间通过拉杆(303)连接；所述安装盘(30)内部中空，且转动卡接有调节丝杠(34)，所述调节丝杠(34)上套设有第一锥齿轮(340)，安装盘(30)上端与所述调节丝杠(34)位置对应处设置有两个调节卡槽(341)，两个电极棒(31)分别滑动卡接在两个调节卡槽(341)内，且分别与调节丝杠(34)螺纹连接；安装盘(30)底部设置有微型电机(35)，所述微型电机(35)的输出轴贯穿安装盘(30)，且设置有第二锥齿轮(350)，所述第二锥齿轮(350)与第一锥齿轮(340)啮合连接，微型电机(35)与控制器电性连接。
2.根据权利要求1所述的一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，其特征在于，所述竖杆(302)周向均匀分布有数个匀液板(304)，各个所述匀液板(304)上均设置有数个通孔。
3.根据权利要求1所述的一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，其特征在于，所述进料盘(40)内部均匀分布有数个挡料板(402)。
4.根据权利要求1所述的一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，其特征在于，所述安装盘(30)下端面转动卡接有活动轮(33)，装置外壳(1)内底部与所述活动轮(33)位置对应处设置有限位槽。
5.根据权利要求1所述的一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，其特征在于，所述出水管(11)上设置有三通阀(14)，所述三通阀(14)与控制器电性连接，三通阀(14)的其中一个端口与进水管(12)之间通过回流管连接。
6.根据权利要求5所述的一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，其特征在于，所述底座(13)上设置有水质监测仪(5)，所述水质监测仪(5)与控制器电性连接，水质监测仪(5)的监测探头位于出水管(11)内部。
发明内容
针对上述存在的技术问题，本发明提供了一种酱香型白酒酿造废水处理工艺用高级催化氧化装置。
本发明的技术方案为：一种酱香型白酒酿造废水处理工艺用高级催化氧化装置，包括装置外壳、废水过滤组件、电化学氧化组件、催化氧化组件和控制器；装置外壳顶部活动卡接有端盖，侧壁下端设置有出水管，端盖上设置有进水管；装置外壳底部设置有底座；
废水过滤组件包括导向套和过滤筒，导向套设置在装置外壳内顶部，且与端盖上下位置对应，导向套侧壁靠上位置竖直设置有数个滑动槽，靠下位置设置有第一出水槽，过滤筒活动套设在导向套内部，过滤筒外壁靠上位置设置有与滑动槽位置及数量对应一致的滑动座，滑动座与滑动槽连接处设置有复位弹簧，过滤筒外壁靠下位置设置有第二出水槽；
电化学氧化组件包括直流电源、安装盘、电极棒和驱动电机，直流电源设置在装置外壳上，安装盘通过连接套转动卡接在装置外壳内底部，连接套贯穿底座，且设置有连接齿圈，电极棒设置有两个，两个电极棒对称设置在安装盘上端面，且分别与直流电源电性连接；驱动电机设置在底座内部，驱动电机的输出轴上设置有驱动齿轮，驱动齿轮与连接齿圈啮合连接；
催化氧化组件包括进料盘、催化剂储箱和臭氧发生器；进料盘设置在装置外壳内部靠下位置，且位于安装盘外侧，进料盘内部中空，内壁上均匀分布有数个进料头，催化剂储箱设置在底座一侧，催化剂储箱内部添加有双氧水催化剂，催化剂储箱通过导管与进料盘顶部连接，连接处设置有增压泵，臭氧发生器设置在底座另一侧，臭氧发生器通过导管与进料盘底部导通；
控制器分别与直流电源、驱动电机、臭氧发生器和增压泵电性连接。
进一步地，过滤筒内底部滑动卡接有推动板，过滤筒底端设置有推动电机，推动电机的输出轴上设置有推动丝杠，推动丝杠贯穿过滤筒，且与推动板螺纹连接，推动电机与控制器电性连接，通过设置推动板和推动电机，便于对过滤筒内沉积的酒糟等沉淀物进行及时清理，提高过滤筒的过滤效果。
进一步地，安装盘顶部中心位置设置有竖杆，进料盘与装置外壳的内壁转动卡接，进料盘上下两端分别转动卡接有活动板，催化剂储箱、臭氧发生器分别通过导管与两个活动板连接，竖杆与进料盘之间通过拉杆连接，当安装盘转动时，能够带动进料盘旋转，从而提高臭氧、双氧水和废水的混合效果，从而提高废水的催化氧化效果。
进一步地，竖杆周向均匀分布有数个匀液板，各个匀液板上均设置有数个通孔，通过设置匀液板，不仅能够提高废水和双氧水的混合效果，提高双氧水对废水的催化效果，而且能够避免装置外壳内底部出现沉积物。
进一步地，进料盘内部均匀分布有数个挡料板，通过设置挡料板，有利于双氧水和臭氧能够均匀分布在进料盘内后从各个进料头喷出。
进一步地，安装盘下端面转动卡接有活动轮，装置外壳内底部与活动轮位置对应处设置有限位槽；通过设置活动轮和限位槽，有利于提高安装盘旋转时的流畅性和稳定性。
进一步地，安装盘内部中空，且转动卡接有调节丝杠，调节丝杠上套设有第一锥齿轮，安装盘上端与调节丝杠位置对应处设置有两个调节卡槽，两个电极棒分别滑动卡接在两个调节卡槽内，且分别与调节丝杠螺纹连接；安装盘底部设置有微型电机，微型电机的输出轴贯穿安装盘，且设置有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合连接，微型电机与控制器电性连接；通过设置调节丝杠和微型电机，有利于对两个电极棒之间的间距进行调节，从而提高电极棒产生的电流对应臭氧的分解效率，从而提高废水的氧化消化效率。
进一步地，出水管上设置有三通阀，三通阀与控制器电性连接，三通阀的其中一个端口与进水管之间通过回流管连接；通过设置三通阀和回流管，有利于提高废水处理的彻底性，从而提高了废水排放的安全性。
进一步地，底座上设置有水质监测仪，水质监测仪与控制器电性连接，水质监测仪的监测探头位于出水管内部，通过设置水质监测仪，能够对出水管出水进行实时监测，从而避免了废水处理不彻底而对水环境造成的二次污染问题。
进一步地，连接套与底座连接处设置有密封圈，通过设置密封圈，能够避免废水进入底座内部后对驱动电机造成损坏，提高装置的运行稳定性和可靠性。
本发明的使用方法包括：
S1、分别将推动电机、驱动电机、微型电机、臭氧发生器、增压泵和水质监测仪与外部电源连接；
S2、将废水通过进水管通入装置外壳内部，废水经过滤筒过滤后进入装置外壳内部下端；随着过滤筒内部沉积物的增多，过滤筒上的滑动座沿滑动槽向下移动，并最终使第二出水槽和第一出水槽相互交错；此时，停止进水并打开端盖，通过控制器控制推动电机启动，利用推动丝杠使推动板沿过滤筒先上移动，将沉积物推出装置外壳进行清理；
S3、通过控制器控制驱动电机、微型电机、臭氧发生器、增压泵启动，利用驱动电机带动安装盘转动，同时电极棒、进料盘随安装盘转动，臭氧发生器产生的臭氧通过进料盘上的进料头喷向废水中；催化剂储箱内部储存的双氧水在增压泵的作用下通过进料头与废水进行混合；直流电源为电极棒供电，利用电极棒产生的电流使臭氧分解产生羟基自由基，通过羟基自由基将废水中的污染物转化成无机物，处理后的废水通过出水管排出装置外壳；
S4、利用控制器控制水质监测仪开启，利用水质监测仪的监测探头检测出水管出水水质，当出水水质不达标时，废水依次通过出水管、三通阀和回流管再次进入装置外壳内进行处理，直至出水水质达标排放。
与现有技术相比，本发明的有益效果体现在以下几点：
第一、本发明结构设计合理，通过电化学结合臭氧氧化，使得酱香型白酒酿造废水中的有机物在羟基自由基的作用下转化为无机物，为酱香型白酒酿造企业提供了新思路；
第二、本发明在对废水进行催化氧化之前进行了过滤处理，使得废水中的大颗粒杂质得到了有效滤除，不仅降低了污染物堵塞装置的风险，而且提高了废水催化氧化时的效率；
第三、本发明在对废水进行催化氧化时，电极棒以及进料盘都处于运动状态，提高了废水与双氧水以及臭氧的混合均匀性，促进了电化学氧化效率，提高了本发明的工作效率；
第四、本发明通过水质监测仪和回流管，使得废水能够进行循环处理直至达标排放，避免了处理后的废水对水环境造成二次污染，提高了废水排放的安全性。
（发明人：骆其金;曾宪灿;吴泽璇;黎京士;李思阳;刘立;赖后伟;陈元彩）
