公布日：2023.05.02
申请日：2022.12.22
分类号：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F1/467(2023.01)N;C02F1/461(2023.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本发明公开了一种组合式氧化污水处理系统，包括一级循环氧化系统，用于去除污水中的COD，所述一级循环氧化系统包括双氧化反应单元；沉淀系统，用于将部分污染物进行沉淀分离同时调节污水的酸碱度，所述沉淀系统分别与一级循环氧化系统和二级循环氧化系统管路连接；二级循环氧化系统，用于去除污水中的氨氮，所述二级循环氧化系统包括构成回路的循环水箱和电化学反应单元。本发明采用双级循环氧化系统配合进行污水的电解氧化，一级循环氧化系统用于去除污水中的有机物，并且将有机物内的有机氮转化为氨氮，二级循环氧化系统用于去除污水中的氨氮，且通过调节直流电源的电流大小改变对污水的处理效果，从而确保出水的稳定达标。
权利要求书

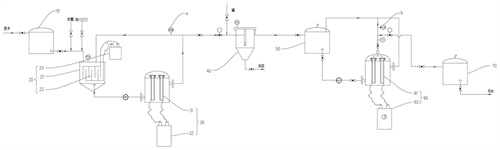

1.一种组合式氧化污水处理系统，其特征在于：包括，一级循环氧化系统，用于去除污水中的COD，所述一级循环氧化系统包括双氧化反应单元；沉淀系统，用于将部分污染物进行沉淀分离同时调节污水的酸碱度，所述沉淀系统分别与一级循环氧化系统和二级循环氧化系统管路连接；二级循环氧化系统，用于去除污水中的氨氮，所述二级循环氧化系统包括构成回路的循环水箱和电化学反应单元。
2.根据权利要求1所述的一种组合式氧化污水处理系统，其特征在于：所述双氧化反应单元包括构成回路的电芬顿氧化子单元和膜电极反应子单元，所述电芬顿氧化子单元与水箱连接，所述膜电极反应子单元与沉淀系统连接。
3.根据权利要求2所述的一种组合式氧化污水处理系统，其特征在于：所述电芬顿氧化子单元包括反应池、铁电极和第一直流电源，所述铁电极安装在反应池内，所述第一直流电源与铁电极连接，所述反应池与膜电极反应子单元构成回路，所述反应池内设置有双氧水加药系统和酸调节系统。
4.根据权利要求3所述的一种组合式氧化污水处理系统，其特征在于：所述膜电极反应子单元包括多组A电极反应器、第二直流电源，所述A电极反应器与第二直流电源连接，多组所述A电极反应器外设置有反应桶，多组所述A电极反应器间隔分布在反应桶内，所述反应桶上开设有循环进水口一和循环出水口一，所述循环进水口一和循环出水口一均与反应池连接，所述循环出水口一与沉淀系统连接。
5.根据权利要求4所述的一种组合式氧化污水处理系统，其特征在于：每组所述A电极反应器均包含A阳极和阴极电极，所述阴极电极套设在A阳极外侧，所述第一直流电源与A阳极、阴极电极连接，所述阴极电极为不锈钢电极。
6.根据权利要求8所述的一种组合式氧化污水处理系统，其特征在于：所述A阳极呈网状结构，所述阴极电极上开设有圆形孔洞。
7.根据权利要求4所述的一种组合式氧化污水处理系统，其特征在于：所述沉淀系统采用沉淀池，所述沉淀池包括入水口一、出水口一和排泥口，所述入水口一与循环出水口一连接，所述出水口一与二级循环氧化系统管路连接，所述排泥口用于分离沉淀污染物。
8.根据权利要求6所述的一种组合式氧化污水处理系统，其特征在于：所述循环水箱包括入水口二、循环出水口二和循环入水口二，所述入水口二与出水口一连接，所述循环出水口二和循环入水口二均与电化学反应单元连接。
9.根据权利要求7所述的一种组合式氧化污水处理系统，其特征在于：所述电化学反应单元包括多组B电极反应器、第三直流电源，所述B电极反应器与第三直流电源连接，多组所述B电极反应器外设置有反应桶，多组所述B电极反应器间隔分布在反应桶内，所述反应桶上开设有循环进水口三、循环出水口三和排水口，所述循环进水口三和循环出水口三分别与循环出水口二和循环入水口二连接。
10.根据权利要求8所述的一种组合式氧化污水处理系统，其特征在于：所述B电极反应器包括B阳极和阴极电极，所述阴极电极套设在B阳极外侧，所述第二直流电源与B阳极、阴极电极连接。
发明内容
为了克服现有技术的不足，本发明的目的在于提供一种组合式氧化污水处理系统，旨在解决现有技术中由于COD和氨氮降解的最佳条件不一致，采用电催化氧化技术同时去除污水中COD和氨氮导致COD物质和氨氮物质的去除效率较低，导致浪费多余的成本的问题。从而采用针对水中污染物的不同的种类更加有针对性地处理的技术方案，实现污水降解处理效率更高、效果更好的有益效果。
本发明采取以下技术方案实现：一种组合式氧化污水处理系统，包括，一级循环氧化系统，用于去除污水中的COD，所述一级循环氧化系统包括双氧化反应单元；沉淀系统，用于调节污水的酸碱度，并将部分污染物进行沉淀分离，所述沉淀系统分别与一级循环氧化系统和二级循环氧化系统管路连接；二级循环氧化系统，用于去除污水中的氨氮，所述二级循环氧化系统包括构成回路的循环水箱和电化学反应单元。
为优化上述技术方案，采取的具体措施还包括：进一步地，所述双氧化反应单元包括构成回路的电芬顿氧化子单元和膜电极反应子单元，所述电芬顿氧化子单元与水箱连接，所述膜电极反应子单元与沉淀系统连接。
进一步地，所述电芬顿氧化子单元包括反应池、铁电极和第一直流电源，所述铁电极安装在反应池内，所述第一直流电源与铁电极连接，所述反应池与膜电极反应子单元构成回路。
进一步地，所述膜电极反应子单元包括多组A电极反应器、第二直流电源，所述A电极反应器与第二直流电源连接，多组所述A电极反应器外设置有反应桶，多组所述A电极反应器间隔分布在反应桶内，所述反应桶上开设有循环进水口一和循环出水口一，所述循环进水口一和循环出水口一均与反应池连接，所述循环出水口一与沉淀系统连接。
进一步地，每组所述A电极反应器均包含A阳极和阴极电极，所述阴极电极套设在A阳极外侧，所述第一直流电源与A阳极、阴极电极连接，所述阴极电极为不锈钢电极。
进一步地，所述A阳极呈网状结构，所述阴极电极上开设有圆形孔洞。
进一步地，所述沉淀系统采用沉淀池，所述沉淀池包括入水口一、出水口一和排泥口，所述入水口一与循环出水口一连接，所述出水口一与二级循环氧化系统管路连接，所述排泥口用于分离沉淀污染物。
进一步地，所述循环水箱包括入水口二、循环出水口二和循环入水口二，所述入水口二与出水口一连接，所述循环出水口二和循环入水口二均与电化学反应单元连接。
进一步地，所述电化学反应单元包括多组B电极反应器、第三直流电源，所述B电极反应器与第三直流电源连接，多组所述B电极反应器外设置有反应桶，多组所述B电极反应器间隔分布在反应桶内，所述反应桶上开设有循环进水口三、循环出水口三和排水口，所述循环进水口三和循环出水口三分别与循环出水口二和循环入水口二连接。
进一步地，所述B电极反应器包括B阳极和阴极电极，所述阴极电极套设在B阳极外侧，所述第二直流电源与B阳极、阴极电极连接，所述阴极电极为不锈钢电极。
进一步地，所述A电极和B电极可根据水质、成本等因素选择如下类型：RuO2电极、IrO2电极、石墨电极、PbO2电极、SnO2电极、BDD电极。
本发明的有益效果：相比现有技术而言，本发明的一种组合式氧化污水处理系统，采用双级循环氧化系统配合进行污水的电解氧化，一级循环氧化系统用于去除污水中的有机物，并且将有机物内的有机氮转化为氨氮，该阶段在酸性条件下有最好地效果，二级循环氧化系统用于去除污水中的氨氮，该阶段在碱性条件下具有最好的效果。此外，可根据COD和氨氮的含量增加一级和二级的设备数量，且可根据水质的特点和成本控制等因素选择不同的电极类型。因此可以针对水中的污染物更有针对性的去除，实现更加精准地控制出水水质和成本。
同时，可通过调节直流电源的电流大小改变对污水的处理效果，从而确保出水的稳定达标。
同时沉淀池中通过直流电源配合铁电极提供二价铁离子与过氧化氢反应实现降解污染物，然后通过添加碱在沉淀池内去除铁离子。
（发明人：朱来松;高占平;管春雷;李靖梅;张雨轩）
