公布日：2023.05.02
申请日：2022.12.27
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F1/52(2023.01)N;C02F101/16(2006.01)N
摘要
本发明公开了一种高氨氮污水处理一体化装置，包括沉淀箱、分级过滤箱和净化消毒箱，所述沉淀箱一侧上端安装有进液过滤机构，所述沉淀箱上端一侧安装有第一定量下药机构，所述分级过滤箱上端一侧通过第一连通液管与沉淀箱上端另一侧连接，所述净化消毒箱上端一侧通过第二连通液管与分级过滤箱上端另一侧连接。该高氨氮污水处理一体化装置，通过进液过滤机构，便于对输送进入沉淀箱中的污水进行初步过滤，将较大的颗粒物和杂质进行去除，通过第一定量下药机构，便于自动对药物进行下料，然后搭配第一搅拌机构使用，能够与沉淀箱内部的污水进行充分混合，提高污水混凝效果，使得污水中的细小杂质能够快速沉淀，从而固液分离。
权利要求书

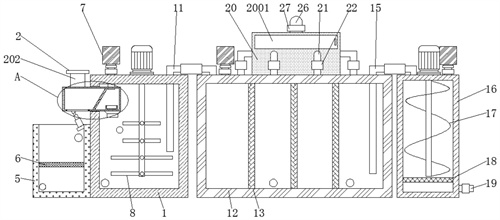

1.一种高氨氮污水处理一体化装置，包括沉淀箱(1)、分级过滤箱(12)和净化消毒箱(16)，其特征在于：所述沉淀箱(1)一侧上端安装有进液过滤机构(2)，且进液过滤机构(2)外侧下端下方安装有收纳盒(5)，同时收纳盒(5)内部下端安装有第一滤水板(6)，所述沉淀箱(1)上端一侧安装有第一定量下药机构(7)，且定量下药机构(7)下端贯穿沉淀箱(1)与进液过滤机构(2)内侧上端连接，同时沉淀箱(1)中间安装有第一搅拌机构(8)；所述分级过滤箱(12)上端一侧通过第一连通液管(11)与沉淀箱(1)上端另一侧连接，且第一连通液管(11)上安装有第一抽液泵，同时分级过滤箱(12)内部等距安装有多个分级过滤机构(13)将分级过滤箱(12)内部分隔成多个过滤腔，用于提高过滤效果，所述分级过滤箱(12)背面安装有循环回流管(14)，且分级过滤箱(12)上端一侧安装有第二定量下药机构，同时分级过滤箱(12)上端中间安装有气体过滤机构；所述净化消毒箱(16)上端一侧通过第二连通液管(15)与分级过滤箱(12)上端另一侧连接，且净化消毒箱(16)中间安装有第二搅拌机构(17)，同时净化消毒箱(16)上端另一侧安装有第三定量下药机构，所述净化消毒箱(16)内部下端安装有第二滤水板(18)，且净化消毒箱(16)一侧下端安装有排液管(19)，同时排液管(19)上安装有单向阀。
2.如权利要求1所述的高氨氮污水处理一体化装置，其特征在于：所述沉淀箱(1)背面中间与液体输送管(9)一端连接，且液体输送管(9)另一端与收纳盒(5)背面下端一侧连接，同时液体输送管(9)上安装有输液泵，所述沉淀箱(1)背面一侧下端与沉淀物输送管(10)一端连接，且沉淀物输送管(10)另一端与收纳盒(5)背面上端一侧连接，同时沉淀物输送管(10)上安装有抽污泵。
3.如权利要求1所述的高氨氮污水处理一体化装置，其特征在于：所述进液过滤机构(2)包括过滤盒(201)，所述过滤盒(201)外侧上端安装有进液管(202)，且过滤盒(201)内部中间倾斜设置有过滤栅栏(203)，同时过滤盒(201)内侧下端安装有下液管道(205)，所述下液管道(205)上端中间安装有储药盒(204)，且储药盒(204)盒体均开设有多个通孔，同时过滤盒(201)正面外侧安装有透明板(206)。
4.如权利要求3所述的高氨氮污水处理一体化装置，其特征在于：所述过滤盒(201)外侧下端活动连接有旋转板(3)，且旋转板(3)与过滤盒(201)连接处设置有密封条，同时旋转板(3)下端与电动伸缩杆(4)的输出端连接，所述电动伸缩杆(4)倾斜安装在收纳盒(5)内部靠近沉淀箱(1)一侧。
5.如权利要求1所述的高氨氮污水处理一体化装置，其特征在于：所述第一定量下药机构(7)包括进药管(701)，所述进药管(701)上端内侧与储药罐(702)下端外侧螺纹连接，且储药罐(702)上端两侧对称开设有进药口(703)，同时储药罐(702)上端内侧中间安装有电动推杆(704)，所述电动推杆(704)的输出端与橡胶塞头(705)上端中间连接，且橡胶塞头(705)与储药罐(702)下端中间开口卡合连接。
6.如权利要求5所述的高氨氮污水处理一体化装置，其特征在于：所述进药管(701)内部中间两侧对称倾斜安装有导药板(706)，且两个所述导药板(706)下端向中间靠拢，同时两个所述导药板(706)中间下方设置有旋转挡板(707)，所述旋转挡板(707)两侧中间通过转杆与进药管(701)内壁活动连接。
7.如权利要求1所述的高氨氮污水处理一体化装置，其特征在于：所述分级过滤机构(13)包括挡板架(1301)，所述挡板架(1301)两侧对称安装有过滤网板(1302)，且两侧所述过滤网板(1302)内侧与棉纱网(1303)一侧贴合，同时两个所述棉纱网(1303)中间安装有吸附碳板(1304)。
8.如权利要求1所述的高氨氮污水处理一体化装置，其特征在于：所述气体过滤机构包括气体净化箱(20)，所述气体净化箱(20)正面上端安装有清理箱门(2001)，且气体净化箱(20)正面和侧面均安装有气管(21)，同时每个所述气管(21)的另一端与分级过滤箱(12)上端连接，每个所述气管(21)的位置与分级过滤箱(12)内部分隔的腔体位置一一相对应设置，且每个所述气管(21)上均安装有气阀(22)，所述气体净化箱(20)上端中间安装有连通气管(26)，且连通气管(26)上安装有抽吸泵(27)，同时连通气管(26)另一端与气体浓度检测装置(28)上端连接，所述气体浓度检测装置(28)下端中间通过回收管(29)和气体净化箱(20)背面中间下端连接，且气体浓度检测装置(28)一侧安装有排气管(30)，同时回收管(29)和排气管(30)上均安装有电磁阀。
9.如权利要求8所述的高氨氮污水处理一体化装置，其特征在于：所述气体净化箱(20)内部两侧上端对称安装有两对搭块，且下侧一对所述搭块通过过筛网板(23)连接，同时过筛网板(23)上端内部安装有潮湿垫布层(24)，上侧一对所述搭块通过活性碳板(25)连接。
发明内容
本发明的目的在于提供一种高氨氮污水处理一体化装置，以解决上述背景技术中提出的现有的装置在使用时，污水的混凝效果差，且不便于对污水进行过滤，同时还不便于对含有高氮氨分子的污泥进行清理，而净化过程中产生的氨气未进行浓度降低，使得排放至空气中容易增加该地区的空气污染，影响附近区民和工作人员的呼吸道健康的问题。
为实现上述目的，本发明提供如下技术方案：一种高氨氮污水处理一体化装置，包括沉淀箱、分级过滤箱和净化消毒箱，
所述沉淀箱一侧上端安装有进液过滤机构，且进液过滤机构外侧下端下方安装有收纳盒，同时收纳盒内部下端安装有第一滤水板，所述沉淀箱上端一侧安装有第一定量下药机构，且定量下药机构下端贯穿沉淀箱与进液过滤机构内侧上端连接，同时沉淀箱中间安装有第一搅拌机构；
所述分级过滤箱上端一侧通过第一连通液管与沉淀箱上端另一侧连接，且第一连通液管上安装有第一抽液泵，同时分级过滤箱内部等距安装有多个分级过滤机构将分级过滤箱内部分隔成多个过滤腔，用于提高过滤效果，所述分级过滤箱背面安装有循环回流管，且分级过滤箱上端一侧安装有第二定量下药机构，同时分级过滤箱上端中间安装有气体过滤机构；
所述净化消毒箱上端一侧通过第二连通液管与分级过滤箱上端另一侧连接，且净化消毒箱中间安装有第二搅拌机构，同时净化消毒箱上端另一侧安装有第三定量下药机构，所述净化消毒箱内部下端安装有第二滤水板，且净化消毒箱一侧下端安装有排液管，同时排液管上安装有单向阀。
优选的，所述沉淀箱背面中间与液体输送管一端连接，且液体输送管另一端与收纳盒背面下端一侧连接，同时液体输送管上安装有输液泵，所述沉淀箱背面一侧下端与沉淀物输送管一端连接，且沉淀物输送管另一端与收纳盒背面上端一侧连接，同时沉淀物输送管上安装有抽污泵。
优选的，所述进液过滤机构包括过滤盒，所述过滤盒外侧上端安装有进液管，且过滤盒内部中间倾斜设置有过滤栅栏，同时过滤盒内侧下端安装有下液管道，所述下液管道上端中间安装有储药盒，且储药盒盒体均开设有多个通孔，同时过滤盒正面外侧安装有透明板。
优选的，所述过滤盒外侧下端活动连接有旋转板，且旋转板与过滤盒连接处设置有密封条，同时旋转板下端与电动伸缩杆的输出端连接，所述电动伸缩杆倾斜安装在收纳盒内部靠近沉淀箱一侧。
优选的，所述第一定量下药机构包括进药管，所述进药管上端内侧与储药罐下端外侧螺纹连接，且储药罐上端两侧对称开设有进药口，同时储药罐上端内侧中间安装有电动推杆，所述电动推杆的输出端与橡胶塞头上端中间连接，且橡胶塞头与储药罐下端中间开口卡合连接。
优选的，所述进药管内部中间两侧对称倾斜安装有导药板，且两个所述导药板下端向中间靠拢，同时两个所述导药板中间下方设置有旋转挡板，所述旋转挡板两侧中间通过转杆与进药管内壁活动连接。
优选的，所述分级过滤机构包括挡板架，所述挡板架两侧对称安装有过滤网板，且两侧所述过滤网板内侧与棉纱网一侧贴合，同时两个所述棉纱网中间安装有吸附碳板。
优选的，所述气体过滤机构包括气体净化箱，所述气体净化箱正面上端安装有清理箱门，且气体净化箱正面和侧面均安装有气管，同时每个所述气管的另一端与分级过滤箱上端连接，每个所述气管的位置与分级过滤箱内部分隔的腔体位置一一相对应设置，且每个所述气管上均安装有气阀，所述气体净化箱上端中间安装有连通气管，且连通气管上安装有抽吸泵，同时连通气管另一端与气体浓度检测装置上端连接，所述气体浓度检测装置下端中间通过回收管和气体净化箱背面中间下端连接，且气体浓度检测装置一侧安装有排气管，同时回收管和排气管上均安装有电磁阀。
优选的，所述气体净化箱内部两侧上端对称安装有两对搭块，且下侧一对所述搭块通过过筛网板连接，同时过筛网板上端内部安装有潮湿垫布层，上侧一对所述搭块通过活性碳板连接。
与现有技术相比，本发明的有益效果是：该高氨氮污水处理一体化装置，
(1)为了解决现有的装置在使用时，污水的混凝效果差，且不便于对污水进行过滤的问题，本申请设置有进液过滤机构、第一定量下药机构和第一搅拌机构，通过进液过滤机构，便于对输送进入沉淀箱中的污水进行初步过滤，将较大的颗粒物和杂质进行去除，避免进入沉淀箱对箱体造成损坏，通过第一定量下药机构，便于自动对药物进行下料，然后搭配第一搅拌机构使用，能够与沉淀箱内部的污水进行充分混合，提高污水混凝效果，使得污水中的细小杂质能够快速沉淀，从而固液分离；
(2)为了解决不便于对含有高氮氨分子的污泥进行清理的问题，本申请设置有旋转板、电动伸缩杆、收纳盒、第一滤水板和沉淀物输送管，通过电动伸缩杆带动旋转板向下旋转，便于将过滤盒中过滤出的杂质进行清理，同时通过沉淀物输送管，便于将沉淀箱底部的污泥输送至收纳盒中，然后通过收纳盒中的第一滤水板将污泥中的水分进行过滤，从而污泥凝固，使得后期方便对过滤沉淀后的污泥和杂质进行清理，提高装置使用的实用性；
(3)为了解决净化过程中产生的氨气未进行浓度降低，使得排放至空气中容易增加该地区的空气污染，影响附近区民和工作人员的呼吸道健康的问题，本申请设置有气体过滤机构，通过气体过滤机构便于对产生的氨气浓度进行降低，从而降低对该地区的空气污染，进一步提高装置使用的环保性。
（发明人：李志宽;李锋;付雷;谢雪军;房冬冬）
