公布日：2023.03.07
申请日：2022.11.03
分类号：C02F1/28(2023.01)I;C02F1/00(2023.01)I;C02F101/20(2006.01)N
摘要
本发明涉及污水回收处理技术领域，具体为一种全膜法污水处理装置用回收利用机构及处理方法，通过在污水输送管道位置设置连接管装置、砂石过滤收集机构和承载驱动机构、过滤回收机构进行配合使用，即首先通过砂石过滤收集机构对其中的砂石进行过滤收集，通过砂石过滤盘进行过滤，之后废水再经过过滤回收机构中的第一副筒，第一副筒中设置的过滤网盘与辅助组件配合工作，对于废水中的微型杂质进行过滤；且过滤的杂质会在辅助组件中进行收集；之后再经过第二副筒中的过滤净化棉、重金属吸附膜对废水进行净化处理，工作灵活性高，经济效益好，满足实际工作需求。
权利要求书

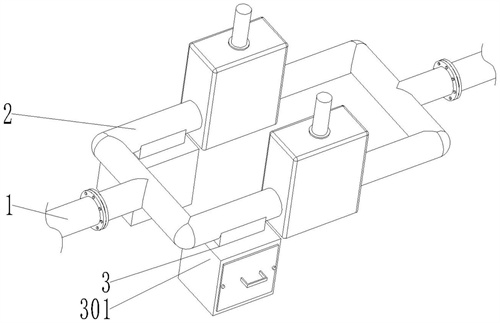

1.一种全膜法污水处理装置用回收利用机构，包括废水输送管(1)、连接管装置(2)，所述连接管装置(2)的两端通过螺栓固定连接设置有废水输送管(1)；其特征在于：所述连接管装置(2)上设置有砂石过滤收集机构(3)和承载驱动机构(4)，且承载驱动机构(4)中连接设置有过滤回收机构(5)，且过滤回收机构(5)中连接设置有辅助组件；所述砂石过滤收集机构(3)包含有连接箱体(301)、收集箱(302)、第一把手(303)、砂石过滤盘(304)、连接柱(305)、固定管(306)、缓冲弹簧(307)；所述连接箱体(301)固定设置在连接管装置(2)的底侧，且两者相连通设置，连接箱体(301)中设置有收集箱(302)，所述收集箱(302)的一侧固定设置有第一把手(303)，且收集箱(302)通过螺栓固定连接在连接箱体(301)中，所述砂石过滤盘(304)固定设置在连接管装置(2)中，且砂石过滤盘(304)的一端两侧对称固定设置有连接柱(305)，所述连接柱(305)活动设置在固定管(306)中，且连接柱(305)的端部固定设置有缓冲弹簧(307)，缓冲弹簧(307)的一端固定设置在固定管(306)中，且固定管(306)对称固定设置在连接管装置(2)支管的内侧壁；所述载驱动机构(4)包含有放置体(401)、活动槽(402)、承载体(403)、伸缩控制杆(404)、窗门(405)、第二把手(406)、收纳腔(407)、底槽(408)、安装定位卡槽(409)；所述放置体(401)连接设置在连接管装置(2)的支管上，且放置体(401)中设置有活动槽(402)，活动槽(402)与连接管装置(2)相连通设置，所述活动槽(402)中活动设置有承载体(403)，承载体(403)固定设置在伸缩控制杆(404)的一端，且伸缩控制杆(404)固定设置在放置体(401)上，所述放置体(401)的一侧设置有窗口，且窗口上通过螺钉固定设置有窗门(405)，窗门(405)的一侧固定设置有第二把手(406)，所述收纳腔(407)贯穿设置在承载体(403)中，且收纳腔(407)的底侧设置有底槽(408)，所述安装定位卡槽(409)设置在承载体(403)上，且设置在收纳腔(407)一端的边侧位置；所述收纳腔(407)为柱形放置腔，其直径与连接管装置(2)的支管内径设置相等；所述过滤回收机构(5)包含有第一副筒(501)、第二副筒(502)、安装定位卡块(503)、圆形凹槽(504)、安装螺丝(505)、导料口(506)、集料盒(507)、连接插槽(508)、第一磁铁片(509)、连接插柱(510)、第二磁铁片(511)、过滤净化棉(512)、重金属吸附膜(513)、过滤网盘(514)；所述第一副筒(501)与第二副筒(502)两者端部通过螺纹连接进行固定，且第一副筒(501)一端的外侧壁固定设置有安装定位卡块(503)，且安装定位卡块(503)上设置有圆形凹槽(504)，安装定位卡块(503)通过安装螺丝(505)固定设置再安装定位卡槽(409)中，所述导料口(506)设置在第一副筒(501)的底侧，且导料口(506)与集料盒(507)连接固定，即导料口(506)的端口位置对称设置有连接插槽(508)，连接插槽(508)中固定设置有第一磁铁片(509)，所述连接插槽(508)与连接插柱(510)相适配插接，且连接插柱(510)的端部固定设置有第二磁铁片(511)，第二磁铁片(511)与第一磁铁片(509)设置位置相对应、设置组数相同，两者相互吸引，所述过滤净化棉(512)、重金属吸附膜(513)固定设置在第一副筒(501)中，且过滤净化棉(512)设置在导料口(506)的边侧位置，所述过滤网盘(514)固定设置在第二副筒(502)中，且过滤网盘(514)上连接设置有辅助组件。
2.根据权利要求1所述的一种全膜法污水处理装置用回收利用机构，其特征在于：所述连接管装置(2)中的管道对称设置有两个分支，且每个分支上都设置有砂石过滤收集机构(3)和承载驱动机构(4)、过滤回收机构(5)。
3.根据权利要求1所述的一种全膜法污水处理装置用回收利用机构，其特征在于：所述安装定位卡块(503)与安装定位卡槽(409)设置位置相对应、设置组数相同，两者相适配卡接。
4.根据权利要求1所述的一种全膜法污水处理装置用回收利用机构，其特征在于：辅助组件选用第一辅助组件(6)，其包含有螺纹槽(601)、连接螺纹环(602)、第一滤管(603)、外螺纹固定环(604)、第二滤管(605)，所述螺纹槽(601)设置在过滤网盘(514)上网孔的内侧壁，且螺纹槽(601)与连接螺纹环(602)相适配螺纹连接，且连接螺纹环(602)固定设置在第一滤管(603)的管口，所述第一滤管(603)的管口外侧壁固定设置有外螺纹固定环(604)，外螺纹固定环(604)上螺纹连接设置有第二滤管(605)，且第二滤管(605)上滤孔的孔径小于第一滤管(603)上滤孔的孔径。
5.根据权利要求1所述的一种全膜法污水处理装置用回收利用机构，其特征在于：辅助组件选用第二辅助组件(7)，其包含有支撑架(701)、第三磁铁片(702)、过滤网筒(703)、第四磁铁片(704)、限位挡环(705)，所述支撑架(701)固定设置在过滤网盘(514)上网孔的一侧，且支撑架(701)端部的内侧固定设置有第三磁铁片(702)，所述过滤网筒(703)相适配插接设置在支撑架(701)中，过滤网筒(703)的一端固定设置有限位挡环(705)，且过滤网筒(703)通过第三磁铁片(702)与第四磁铁片(704)的相互吸引进行固定，所述第四磁铁片(704)固定设置在过滤网筒(703)的筒底。
6.一种如权利要求1-5任意一项所述全膜法污水处理装置用回收利用机构的处理方法，其特征在于，该处理方法包括以下步骤：S1：对于废水输送管(1)中的废水进行净化回收工作，首先通过连接管装置(2)上的砂石过滤收集机构(3)对其中的砂石进行过滤收集，之后废水再经过过滤回收机构(5)进行过滤回收；S2：与过滤网盘(514)相配合使用的辅助组件包含有第一辅助组件(6)或第二辅助组件(7)，提高工作灵活性。
发明内容
本发明的目的在于提供一种全膜法污水处理装置用回收利用机构及处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种全膜法污水处理装置用回收利用机构，包括废水输送管、连接管装置，所述连接管装置的两端通过螺栓固定连接设置有废水输送管；
所述连接管装置上设置有砂石过滤收集机构和承载驱动机构，且承载驱动机构中连接设置有过滤回收机构，且过滤回收机构中连接设置有辅助组件；
所述砂石过滤收集机构包含有连接箱体、收集箱、第一把手、砂石过滤盘、连接柱、固定管、缓冲弹簧；所述连接箱体固定设置在连接管装置的底侧，且两者相连通设置，连接箱体中设置有收集箱，所述收集箱的一侧固定设置有第一把手，且收集箱通过螺栓固定连接在连接箱体中，所述砂石过滤盘固定设置在连接管装置中，且砂石过滤盘的一端两侧对称固定设置有连接柱，所述连接柱活动设置在固定管中，且连接柱的端部固定设置有缓冲弹簧，缓冲弹簧的一端固定设置在固定管中，且固定管对称固定设置在连接管装置支管的内侧壁；所述载驱动机构包含有放置体、活动槽、承载体、伸缩控制杆、窗门、第二把手、收纳腔、底槽、安装定位卡槽；所述放置体连接设置在连接管装置的支管上，且放置体中设置有活动槽，活动槽与连接管装置相连通设置，所述活动槽中活动设置有承载体，承载体固定设置在伸缩控制杆的一端，且伸缩控制杆固定设置在放置体上，所述放置体的一侧设置有窗口，且窗口上通过螺钉固定设置有窗门，窗门的一侧固定设置有第二把手，所述收纳腔贯穿设置在承载体中，且收纳腔的底侧设置有底槽，所述安装定位卡槽设置在承载体上，且设置在收纳腔一端的边侧位置；所述收纳腔为柱形放置腔，其直径与连接管装置的支管内径设置相等；
所述过滤回收机构包含有第一副筒、第二副筒、安装定位卡块、圆形凹槽、安装螺丝、导料口、集料盒、连接插槽、第一磁铁片、连接插柱、第二磁铁片、过滤净化棉、重金属吸附膜、过滤网盘；所述第一副筒与第二副筒两者端部通过螺纹连接进行固定，且第一副筒一端的外侧壁固定设置有安装定位卡块，且安装定位卡块上设置有圆形凹槽，安装定位卡块通过安装螺丝固定设置再安装定位卡槽中，所述导料口设置在第一副筒的底侧，且导料口与集料盒连接固定，即导料口的端口位置对称设置有连接插槽，连接插槽中固定设置有第一磁铁片，所述连接插槽与连接插柱相适配插接，且连接插柱的端部固定设置有第二磁铁片，第二磁铁片与第一磁铁片设置位置相对应、设置组数相同，两者相互吸引，所述过滤净化棉、重金属吸附膜固定设置在第一副筒中，且过滤净化棉设置在导料口的边侧位置，所述过滤网盘固定设置在第二副筒中，且过滤网盘上连接设置有辅助组件。
优选的，所述连接管装置中的管道对称设置有两个分支，且每个分支上都设置有砂石过滤收集机构和承载驱动机构、过滤回收机构。
优选的，所述安装定位卡块与安装定位卡槽设置位置相对应、设置组数相同，两者相适配卡接。
优选的，辅助组件可以选用第一辅助组件，其包含有螺纹槽、连接螺纹环、第一滤管、外螺纹固定环、第二滤管，所述螺纹槽设置在过滤网盘上网孔的内侧壁，且螺纹槽与连接螺纹环相适配螺纹连接，且连接螺纹环固定设置在第一滤管的管口，所述第一滤管的管口外侧壁固定设置有外螺纹固定环，外螺纹固定环上螺纹连接设置有第二滤管，且第二滤管上滤孔的孔径小于第一滤管上滤孔的孔径。
优选的，辅助组件可以选用第二辅助组件，其包含有支撑架、第三磁铁片、过滤网筒、第四磁铁片、限位挡环，所述支撑架固定设置在过滤网盘上网孔的一侧，且支撑架端部的内侧固定设置有第三磁铁片，所述过滤网筒相适配插接设置在支撑架中，过滤网筒的一端固定设置有限位挡环，且过滤网筒通过第三磁铁片与第四磁铁片的相互吸引进行固定，所述第四磁铁片固定设置在过滤网筒的筒底。
一种全膜法污水处理装置用回收利用机构的处理方法，该处理方法包括以下步骤：
S1：对于废水输送管中的废水进行净化回收工作，首先通过连接管装置上的砂石过滤收集机构对其中的砂石进行过滤收集，之后废水再经过过滤回收机构进行过滤回收；
S2：与过滤网盘相配合使用的辅助组件包含有第一辅助组件或第二辅助组件，提高工作灵活性。
与现有技术相比，本发明的有益效果是：
本发明设计的污水处理装置，通过在污水输送管道位置设置连接管装置、砂石过滤收集机构和承载驱动机构、过滤回收机构进行配合使用，即首先通过砂石过滤收集机构对其中的砂石进行过滤收集，通过砂石过滤盘进行过滤，过滤的砂石会掉落在连接箱体中的收集箱中；之后废水再经过过滤回收机构中的第一副筒，第一副筒中设置的过滤网盘与辅助组件配合工作，对于废水中的微型杂质进行过滤；且过滤的杂质会在辅助组件中进行收集；之后再经过第二副筒中的过滤净化棉、重金属吸附膜对废水进行净化处理，且对于其中的重金属进行吸附，避免流失，保证其回收工作经济效益；且与过滤网盘配合使用的辅助组件可以选用第一辅助组件与第二辅助组件，工作灵活性高，经济效益好，满足实际工作需求。
（发明人：解逵）
