高新磁分离设备和磁混凝沉淀池污水处理系统

发布时间:2024-3-2 8:21:43  中国污水处理工程网

公布日:2023.01.17

申请日:2022.10.13

分类号:C02F1/48(2006.01)I;C02F1/52(2006.01)I

摘要

本发明公开了一种磁分离设备和磁混凝沉淀池污水处理装置,包括处理筒,所述处理筒的一端侧面转动安装有转动轴,转动轴的一端安装有驱动电机,所述转动轴的表面固定连接有搅拌杆,所述搅拌杆的一端侧面铰接有铰接轴,所述铰接轴的表面铰接有长杆,所述长杆的一侧表面固定连接有磁铁条,所述磁铁条的表面滑动连接于搅拌杆的一侧表面,所述处理筒的两侧表面均设有密封孔,所述密封孔的侧面固定安装有分离板,所述分离板的一端表面设有分离槽,所述分离槽位于搅拌杆的一侧表面,所述分离板的一端表面设有直角挡杆,结合侧面的分离板结构进行分离,高效稳定,不会干涉,方便转动操作,保证污水处理质量和效率。


权利要求书

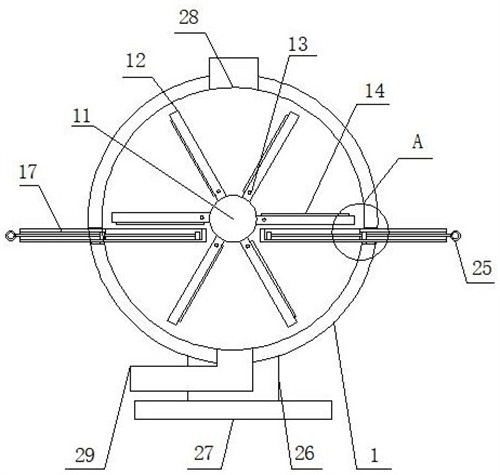

1.一种磁分离设备,包括处理筒(1),其特征在于:所述处理筒(1)的一端侧面转动安装有转动轴(11),转动轴(11)的一端安装有驱动电机,所述转动轴(11)的表面固定连接有搅拌杆(12),所述搅拌杆(12)的一端侧面铰接有铰接轴(13),所述铰接轴(13)的表面铰接有长杆(14),所述长杆(14)的一侧表面固定连接有磁铁条(15),所述磁铁条(15)的表面滑动连接于搅拌杆(12)的一侧表面,所述处理筒(1)的两侧表面均设有密封孔(16),所述密封孔(16)的侧面固定安装有分离板(17),所述分离板(17)的一端表面设有分离槽(18),所述分离槽(18)位于搅拌杆(12)的一侧表面,所述分离板(17)的一端表面设有直角挡杆(19),所述直角挡杆(19)位于长杆(14)的一端位置;该分离设备的使用方法包括如下步骤:S1、将污水通入到处理筒中,并且加入处理剂;S2、通过驱动电机带着转动轴和搅拌杆转动,对污水进行搅拌处理,较快处理剂混合;S3、产生絮状沉淀后被磁性吸附到搅拌杆和长杆表面;S4、搅拌杆转动到分离板位置后,直角挡杆对长杆限位,长杆角度偏转后和搅拌杆分离;S5、搅拌杆表面的沉淀物掉落到分离槽内收集,转过分离板角度后长杆复位;S6、直接从分离槽内部手动清理收集的沉淀物,完成分离处理后排除污水。

2.根据权利要求1所述的一种磁分离设备,其特征在于:所述铰接轴(13)的表面固定套接有扭簧(2),所述扭簧(2)位于搅拌杆(12)的一端位置。

3.根据权利要求1所述的一种磁分离设备,其特征在于:所述分离板(17)的另一端表面设有清理孔(21),所述清理孔(21)位于分离槽(18)的一端侧面。

4.根据权利要求3所述的一种磁分离设备,其特征在于:所述清理孔(21)的侧面滑动安装有横杆(22),所述横杆(22)的一端表面固定连接有拉环(25)。

5.根据权利要求4所述的一种磁分离设备,其特征在于:所述横杆(22)的一端表面设有第一密封块(23),所述第一密封块(23)位于清理孔(21)的侧面。

6.根据权利要求4所述的一种磁分离设备,其特征在于:所述横杆(22)的端头设有第二密封块(24),所述第二密封块(24)位于分离槽(18)的另一端侧面。

7.根据权利要求1所述的一种磁分离设备,其特征在于:所述处理筒(1)的一侧表面两端设有固定板(26),所述固定板(26)的一端表面固定连接有底板(27)。

8.根据权利要求1所述的一种磁分离设备,其特征在于:所述处理筒(1)的两侧表面分别设有进水管(28)和出水管(29),所述出水管(29)位于底板(27)的一侧位置。

发明内容

针对现有技术中存在的问题,本发明的目的在于提供一种磁分离设备和磁混凝沉淀池污水处理装置,通过转动轴安装的搅拌杆,结合侧面铰接的长杆安装磁铁条,可以在搅拌处理中进行磁性吸附,结合侧面的分离板结构进行分离,高效稳定,不会干涉,方便转动操作,保证污水处理质量和效率。

为解决上述问题,本发明采用如下的技术方案。

一种磁分离设备和磁混凝沉淀池污水处理装置,包括处理筒,所述处理筒的一端侧面转动安装有转动轴,转动轴的一端安装有驱动电机,所述转动轴的表面固定连接有搅拌杆,所述搅拌杆的一端侧面铰接有铰接轴,所述铰接轴的表面铰接有长杆,所述长杆的一侧表面固定连接有磁铁条,所述磁铁条的表面滑动连接于搅拌杆的一侧表面,所述处理筒的两侧表面均设有密封孔,所述密封孔的侧面固定安装有分离板,所述分离板的一端表面设有分离槽,所述分离槽位于搅拌杆的一侧表面,所述分离板的一端表面设有直角挡杆,所述直角挡杆位于长杆的一端位置;该分离设备的使用方法包括如下步骤:S1、将污水通入到处理筒中,并且加入处理剂;S2、通过驱动电机带着转动轴和搅拌杆转动,对污水进行搅拌处理,较快处理剂混合;S3、产生絮状沉淀后被磁性吸附到搅拌杆和长杆表面;S4、搅拌杆转动到分离板位置后,直角挡杆对长杆限位,长杆角度偏转后和搅拌杆分离;S5、搅拌杆表面的沉淀物掉落到分离槽内收集,转过分离板角度后长杆复位;S6、直接从分离槽内部手动清理收集的沉淀物,完成分离处理后排除污水。

进一步的,所述铰接轴的表面固定套接有扭簧,所述扭簧位于搅拌杆的一端位置,通过安装扭簧,利于扭动复位,提高分离效果。

进一步的,所述分离板的另一端表面设有清理孔,所述清理孔位于分离槽的一端侧面。

进一步的,所述清理孔的侧面滑动安装有横杆,所述横杆的一端表面固定连接有拉环,通过安装横杆,利于手动操作进行清理,高效稳定。

进一步的,所述横杆的一端表面设有第一密封块,所述第一密封块位于清理孔的侧面。

进一步的,所述横杆的端头设有第二密封块,所述第二密封块位于分离槽的另一端侧面,通过连接第一密封块和第二密封块,可以进行密封清理,提高安全稳定性。

进一步的,所述处理筒的一侧表面两端设有固定板,所述固定板的一端表面固定连接有底板。

进一步的,所述处理筒的两侧表面分别设有进水管和出水管,所述出水管位于底板的一侧位置,通过安装底板和水管,利于稳定固定后通水,方便高效处理。

相比于现有技术,本发明的优点在于:(1)本方案通过转动轴安装的搅拌杆,结合侧面铰接的长杆安装磁铁条,可以在搅拌处理中进行磁性吸附,结合侧面的分离板结构进行分离,高效稳定,不会干涉,方便转动操作,保证污水处理质量和效率。

2)通过安装扭簧,利于扭动复位,提高分离效果。

3)通过安装横杆,利于手动操作进行清理,高效稳定。

4)通过连接第一密封块和第二密封块,可以进行密封清理,提高安全稳定性。

5)通过安装底板和水管,利于稳定固定后通水,方便高效处理。

(发明人:路鹏程;王耀;杨家来;赵国清)
