公布日：2022.07.29
申请日：2022.04.25
分类号：C02F11/13(2019.01)I;B01D47/06(2006.01)I;B01D53/18(2006.01)I;B01D53/26(2006.01)I
摘要
污泥低温带式干化机水膜除尘系统，本发明涉及污泥处理设备技术领域；水膜除尘系统和除湿热泵模块均设置在带式干燥机的一侧，带式干燥机和除湿热泵模块之间的中部固定设置有二次风机，除湿热泵模块的出水端与下水管网连接；水膜除尘系统包含：水膜除尘地面水箱系统设置在带式干燥机一侧的地面上；水膜除尘地面水箱系统与带式干燥机之间的底部固定设置有循环风机，且循环风机的输出端与带式干燥机的输入端相连通设置；水膜除尘器模块设置在带式干燥机顶端的回风口处，且水膜除尘器模块的一侧设置有丝网除沫器；具备除湿、除尘、除盐、除臭等多项功能，保护热泵不受酸碱盐等电化学腐蚀，同时，运行可靠，能耗低，使用寿命长。
权利要求书

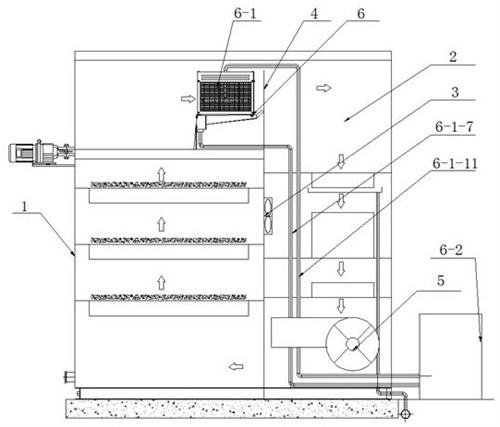

1.污泥低温带式干化机水膜除尘系统，其特征在于：它包含带式干燥机（1）、水膜除尘系统（6）和除湿热泵模块（2）；水膜除尘系统（6）和除湿热泵模块（2）均设置在带式干燥机（1）的一侧，带式干燥机（1）和除湿热泵模块（2）之间的中部固定设置有二次风机（3），除湿热泵模块（2）的出水端与下水管网连接；水膜除尘系统（6）的一侧固定设置有挡风隔板（4），所述的水膜除尘系统（6）包含：水膜除尘地面水箱系统（6-2），所述的水膜除尘地面水箱系统（6-2）设置在带式干燥机（1）一侧的地面上；水膜除尘地面水箱系统（6-2）与带式干燥机（1）之间的底部固定设置有循环风机（5），且循环风机（5）的输出端与带式干燥机（1）的输入端相连通设置；水膜除尘器模块（6-1），所述的水膜除尘器模块（6-1）设置在带式干燥机（1）顶端的回风口处，且水膜除尘器模块（6-1）的一侧设置有丝网除沫器（7），丝网除沫器（7）的一侧设置有除湿热泵模块（2）；所述的水膜除尘器模块（6-1）包含：不锈钢外壳（6-1-1），所述的不锈钢外壳（6-1-1）设置在带式干燥机（1）的顶面上，不锈钢外壳（6-1-1）的一侧设置有进风口（6-1-2），且进风口（6-1-2）与带式干燥机（1）顶端的回风口相连通设置；不锈钢外壳（6-1-1）的顶面上开设有数个出风口（6-1-3）；不锈钢外壳（6-1-1）的底面上固定连接有支架（6-1-4），支架（6-1-4）固定设置在带式干燥机（1）的顶面上；接水盘（6-1-5），所述的接水盘（6-1-5）固定设置在不锈钢外壳（6-1-1）的底面上，接水盘（6-1-5）的一侧设置有出水口（6-1-6），且出水口（6-1-6）上固定连通设置有回水管（6-1-7）；多叶空心球（6-1-8），所述的多叶空心球（6-1-8）固定设置在不锈钢外壳（6-1-1）的内部；喷淋管（6-1-9），所述的喷淋管（6-1-9）固定设置在多叶空心球（6-1-8）的中部，且喷淋管（6-1-9）的上侧设置有进水口（6-1-10），进水口（6-1-10）上固定连接有进水管（6-1-11），进水管（6-1-11）的下端与水膜除尘地面水箱系统（6-2）连接；所述的水膜除尘地面水箱系统（6-2）包含：储水箱（6-2-1），所述的储水箱（6-2-1）设置在带式干燥机（1）一侧的底面上，储水箱（6-2-1）的内部设置有沉淀池（6-2-2）；循环水箱（6-2-3），所述的循环水箱（6-2-3）设置在储水箱（6-2-1）一侧的底面上，且循环水箱（6-2-3）通过管道与储水箱（6-2-1）的内部相连通设置；进水管（6-1-11）的下端与循环水箱（6-2-3）的内部相连通设置；排水管（6-2-4），所述的排水管（6-2-4）固定连通设置在储水箱（6-2-1）的底面上；除湿热泵模块（2）内部的冷凝器将相对湿度10-15%的冷干空气，加热到65-67℃，通过循环风机（5），从带式干燥机（1）底部进风口（6-1-2）以正压2000pa送入带式干燥机（1）下层网带下方，通过Z字形布置三层网带通风网孔，均匀穿流过80mm厚每一层湿污泥布料层，此时风速2-3m/s，由于污泥颗粒表面水膜，与周围空气界面存在相对湿度梯度，产生蒸汽分压，热空气将湿污泥表面扩散蒸汽带出，继续向上层网带穿流，继续将污泥湿蒸汽带出，最终从最上层即第三层带出更多水蒸气，经过三层网带穿流，此时风速降到0.5-1m/s，水蒸气温度由60-65℃逐层降低到32-35℃，相对湿度累计92-98%接近饱和；干空气连续通过3层穿流，同时裹挟带出大量水蒸气、粉尘、硫化氢、氨气、酸碱盐等臭气；裹挟着大量粉尘、臭气的近饱和蒸汽，被吸入水膜除尘器模块（6-1）进风口（6-1-2），水膜除尘器模块（6-1）顶部布置喷淋管（6-1-9），喷淋管（6-1-9）上的喷嘴喷出均匀水柱到多叶空心球（6-1-8）内外表面，形成均匀水膜，每个水膜除尘器模块（6-1）中这些水膜累计100-300㎡比表面积，迅速吸收粉尘和大量氨气、硫化氢等恶臭气体；被洗涤过的洁净饱和水蒸气，通过丝网除沫器（7），排到除湿热泵模块（2）的回热器中；洁净的饱和水蒸气的空气经过除湿热泵模块（2）的换热器降温减速，进入除湿热泵模块（2）内的蒸发器表面，饱和水蒸气遇冷凝结成冷凝水，经过除湿热泵模块（2）内的接水收集装置内进行收集，排入下水管网；冷凝后干空气进入除湿热泵模块（2）内的回热器，吸收热量，进入除湿热泵模块（2）内的冷凝器表面被二次加热到65℃；在循环风机（5）负压抽吸作用下，通过带式干燥机（1）底部进风口（6-1-2）被送入带式干燥机（1）最下方布风室，向上均匀正压2000pa布风，穿流通过最下层网板和污泥料层，继续向上一层网带穿流带出污泥颗粒表面水汽，到第三层穿流空气带出水蒸气相对湿度92-98%接近饱和，风速1m/s，32-35℃；通过水膜除尘器模块（6-1），进入除湿热泵模块（2），如此往复循环。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的污泥低温带式干化机水膜除尘系统，具备除湿、除尘、除盐、除臭等多项功能，保护热泵不受酸碱盐等电化学腐蚀，同时，运行可靠，能耗低，使用寿命长。
为实现上述目的，本发明采用的技术方案是：它包含带式干燥机、水膜除尘系统和除湿热泵模块；水膜除尘系统和除湿热泵模块均设置在带式干燥机的一侧，带式干燥机和除湿热泵模块之间的中部固定设置有二次风机，除湿热泵模块的出水端与下水管网连接；水膜除尘系统的一侧固定设置有挡风隔板，所述的水膜除尘系统包含：水膜除尘地面水箱系统，所述的水膜除尘地面水箱系统设置在带式干燥机一侧的地面上；水膜除尘地面水箱系统与带式干燥机之间的底部固定设置有循环风机，且循环风机的输出端与带式干燥机的输入端相连通设置；水膜除尘器模块，所述的水膜除尘器模块设置在带式干燥机顶端的回风口处，且水膜除尘器模块的一侧设置有丝网除沫器，丝网除沫器的一侧设置有除湿热泵模块；所述的水膜除尘器模块包含：不锈钢外壳，所述的不锈钢外壳设置在带式干燥机的顶面上，不锈钢外壳的一侧设置有进风口，且进风口与带式干燥机顶端的回风口相连通设置；不锈钢外壳的顶面上开设有数个出风口；不锈钢外壳的底面上固定连接有支架，支架固定设置在带式干燥机的顶面上；接水盘，所述的接水盘固定设置在不锈钢外壳的底面上，接水盘的一侧设置有出水口，且出水口上固定连通设置有回水管；多叶空心球，所述的多叶空心球固定设置在不锈钢外壳的内部；喷淋管，所述的喷淋管固定设置在多叶空心球的中部，且喷淋管的上侧设置有进水口，进水口上固定连接有进水管，进水管的下端与水膜除尘地面水箱系统连接；所述的水膜除尘地面水箱系统包含：储水箱，所述的储水箱设置在带式干燥机一侧的底面上，储水箱的内部设置有沉淀池；循环水箱，所述的循环水箱设置在储水箱一侧的底面上，且循环水箱通过管道与储水箱的内部相连通设置；进水管的下端与循环水箱的内部相连通设置；排水管，所述的排水管固定连通设置在储水箱的底面上；除湿热泵模块内部的冷凝器将相对湿度10-15%的冷干空气，加热到65-67℃，通过循环风机，从带式干燥机底部进风口以正压2000pa送入带式干燥机下层网带下方，通过Z字形布置三层网带通风网孔，均匀穿流过80mm厚每一层湿污泥布料层，此时风速2-3m/s，由于污泥颗粒表面水膜，与周围空气界面存在相对湿度梯度，产生蒸汽分压，热空气将湿污泥表面扩散蒸汽带出，继续向上层网带穿流，继续将污泥湿蒸汽带出，最终从最上层即第三层带出更多水蒸气，经过三层网带穿流，此时风速降到0.5-1m/s，水蒸气温度由60-65℃逐层降低到32-35℃，相对湿度累计92-98%接近饱和；干空气连续通过3层穿流，同时裹挟带出大量水蒸气、粉尘、硫化氢、氨气、酸碱盐等臭气；裹挟着大量粉尘、臭气的近饱和蒸汽，被吸入水膜除尘器模块进风口，水膜除尘器模块顶部布置喷淋管，喷淋管上的喷嘴喷出均匀水柱到多叶空心球内外表面，形成均匀水膜，每个水膜除尘器模块中这些水膜累计100-300㎡比表面积，迅速吸收粉尘和大量氨气、硫化氢等恶臭气体；被洗涤过的洁净饱和水蒸气，通过丝网除沫器，排到除湿热泵模块的回热器中；洁净的饱和水蒸气的空气经过除湿热泵模块的换热器降温减速，进入除湿热泵模块内的蒸发器表面，饱和水蒸气遇冷凝结成冷凝水，经过除湿热泵模块内的接水收集装置内进行收集，排入下水管网；冷凝后干空气进入除湿热泵模块内的回热器，吸收热量，进入除湿热泵模块内的冷凝器表面被二次加热到65℃；在循环风机负压抽吸作用下，通过带式干燥机底部进风口被送入带式干燥机最下方布风室，向上均匀正压2000pa布风，穿流通过最下层网板和污泥料层，继续向上一层网带穿流带出污泥颗粒表面水汽，到第三层穿流空气带出水蒸气相对湿度92-98%接近饱和，风速1m/s，32-35℃；通过水膜除尘器模块，进入除湿热泵模块，如此往复循环。
与现有技术相比，本发明有益效果为：1、具备除湿、除尘、除盐、除臭等多项功能，保护热泵不受酸碱盐等电化学腐蚀；2、根据市政和工业污泥具体性质，控制引导循环风每次通过水膜除尘器模块时，湿空气裹挟的大小颗粒粉尘、恶臭气体，高盐气都被洗涤一遍，这些颗粒与水膜碰撞成千上万次，颗粒粉尘、恶臭气体、高盐气溶于水膜中被带走，高湿空气不溶于水，确保出口处经过洗涤的高湿空气处于洁净状态，确保除湿热泵模块内的蒸发器铜管、换热器翅片，不再受到电化学腐蚀。水膜除尘器模块既确保低温干化机不更换低效换热耐腐蚀316L材质，延长了除湿热泵模块的使用寿命，又实现污泥低温干化机真正意义上的密封无臭气。
（发明人：段志勇）
