公布日：2022.04.12
申请日：2021.12.20
分类号：B02C4/02(2006.01)I;B02C4/30(2006.01)I;B02C13/18(2006.01)I;B02C21/00(2006.01)I;B02C23/10(2006.01)I
摘要
本发明涉及污泥脱水机技术领域，尤其涉及一种脱水效果好污泥脱水机用干泥处理设备，包括处理箱，所述处理箱的两侧均设置有竖板，且两个竖板相对一侧外壁均开设有开口，所述开口的两侧内壁均开设有限位槽，且两个限位槽的内壁均滑动连接有滑块，两个所述滑块相对一侧外壁固定有同一个安置块，且两个安置块相对一侧外壁均通过连接有转轴。本发明粉碎部件可对干泥进行粉碎，然后四个电动伸缩杆运行通过两个连接板和四个连接杆不断带动筛网与两个支撑块接触产生振动，从而对粉碎后的干泥进行筛选，筛选后的干泥落入处理箱底部时，第一电机可带动驱动轴上的多个搅拌杆对其进行打散，避免其再次结成大块干泥。
权利要求书

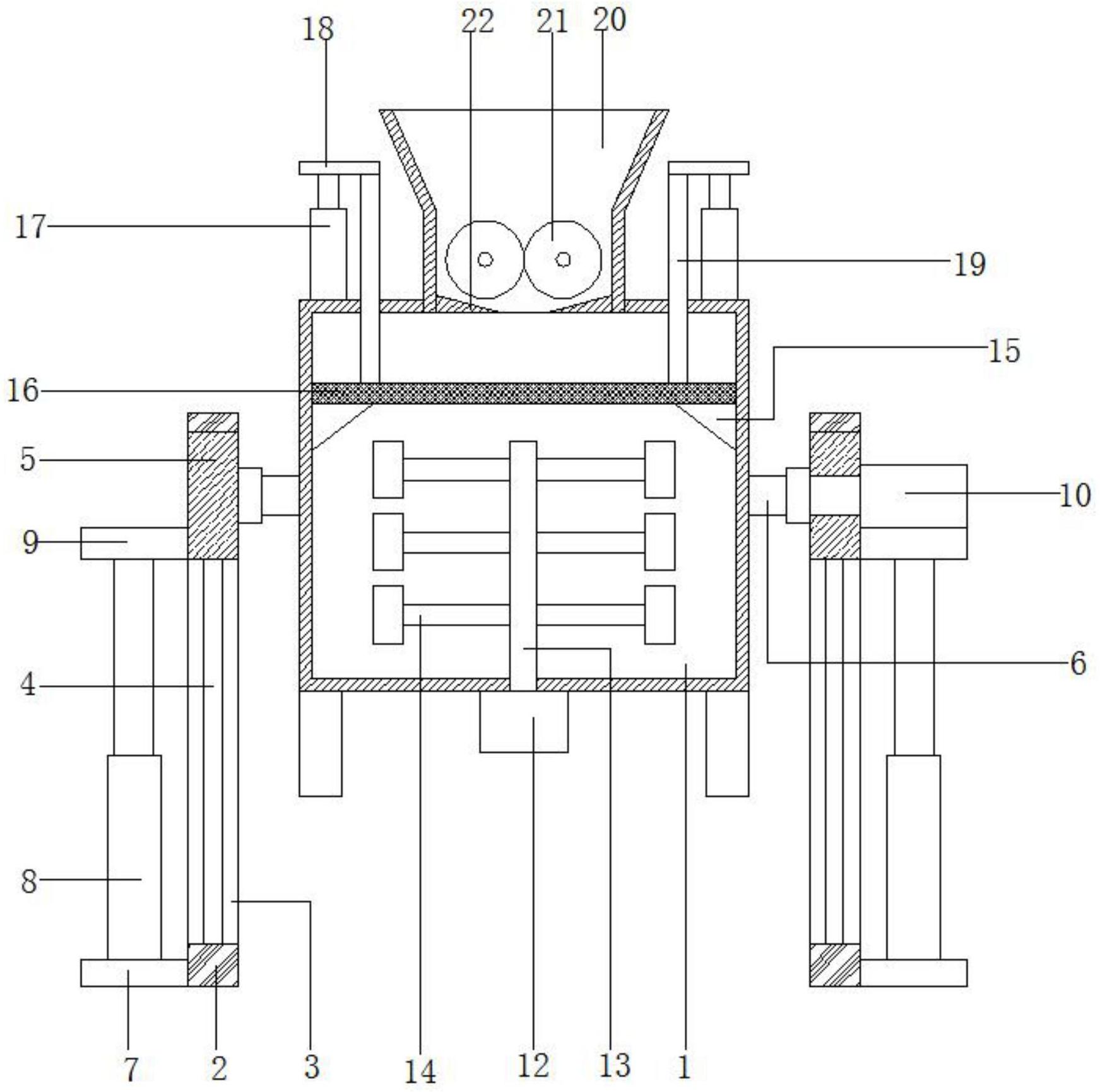

1.一种脱水效果好污泥脱水机用干泥处理设备，包括处理箱(1)，其特征在于，所述处理箱(1)的两侧均设置有竖板(2)，且两个竖板(2)相对一侧外壁均开设有开口(3)，所述开口(3)的两侧内壁均开设有限位槽(4)，且两个限位槽(4)的内壁均滑动连接有滑块，两个所述滑块相对一侧外壁固定有同一个安置块(5)，且两个安置块(5)相对一侧外壁均通过连接有转轴(6)，两个所述转轴(6)相对一端均与处理箱(1)固定连接；两个所述竖板(2)的一侧外壁底部固定有底板(7)，且底板(7)的顶部外壁固定有气缸(8)，所述气缸(8)的活塞杆顶端固定有顶板(9)，且顶板(9)与安置块(5)固定连接，其中一个所述安置块(5)的一侧外壁固定有伺服电机(10)，且其中一个转轴(6)贯穿其中一个安置块(5)与伺服电机(10)的输出端连接，所述处理箱(1)的底部外壁中部固定有第一电机(12)，且第一电机(12)的输出端固定有驱动轴(13)，所述驱动轴(13)延伸至处理箱(1)，且驱动轴(13)的外壁固定有等距离分布的搅拌杆(14)；处理箱(1)的顶部外壁中部开设有进口，且进口的内壁固定有粉碎部件，所述处理箱(1)的两侧内壁中上部均固定有支撑块(15)，且两个支撑块(15)的顶部放置有同一个筛网(16)，所述处理箱(1)的顶部外壁两侧均固定有两个对称分布的电动伸缩杆(17)，且两个电动伸缩杆(17)的活塞杆顶端固定有同一个连接板(18)，所述连接板(18)的底部外壁固定有两个对称分布的连接杆(19)，且连接杆(19)延伸至处理箱(1)的内部与筛网(16)固定连接。
2.根据权利要求1所述的一种脱水效果好污泥脱水机用干泥处理设备，其特征在于，所述粉碎部件包括进料斗(20)，且进料斗(20)固定于进口的内壁，进料斗(20)的两边内壁均通过轴承连接有两个对称分布的粉碎辊(21)，且进料斗(20)的一边外壁固定有两个对称分布的第二电机(11)，粉碎辊(21)其中一端中心轴贯穿进料斗(20)与第二电机(11)的输出端相连接。
3.根据权利要求1所述的一种脱水效果好污泥脱水机用干泥处理设备，其特征在于，所述处理箱(1)的正面外壁顶部开设有第一出口，且第一出口的内壁卡接有第一密封板(23)，第一密封板(23)通过螺栓与处理箱(1)固定连接。
4.根据权利要求1所述的一种脱水效果好污泥脱水机用干泥处理设备，其特征在于，所述处理箱(1)的正面外壁底部开设有第二出口，且第二出口的内壁卡接有第二密封板(24)，第二密封板(24)通过螺栓与处理箱(1)固定连接。
5.根据权利要求1所述的一种脱水效果好污泥脱水机用干泥处理设备，其特征在于，所述筛网(16)与处理箱(1)的内壁形成滑动配合，且筛网(16)的规格与处理箱(1)的规格相适配。
6.根据权利要求2所述的一种脱水效果好污泥脱水机用干泥处理设备，其特征在于，所述进料斗(20)的两侧内壁底部均固定有引流块(22)，且安置块(5)与开口(3)的内壁形成滑动配合。
7.根据权利要求1所述的一种脱水效果好污泥脱水机用干泥处理设备，其特征在于，所述伺服电机(10)、气缸(8)、第一电机(12)、第二电机(11)和电动伸缩杆(17)均通过导线连接有开关，且开关通过导线连接有微处理器。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种脱水效果好污泥脱水机用干泥处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种脱水效果好污泥脱水机用干泥处理设备，包括处理箱，所述处理箱的两侧均设置有竖板，且两个竖板相对一侧外壁均开设有开口，所述开口的两侧内壁均开设有限位槽，且两个限位槽的内壁均滑动连接有滑块，两个所述滑块相对一侧外壁固定有同一个安置块，且两个安置块相对一侧外壁均通过连接有转轴，两个所述转轴相对一端均与处理箱固定连接；
两个所述竖板的一侧外壁底部固定有底板，且底板的顶部外壁固定有气缸，所述气缸的活塞杆顶端固定有顶板，且顶板与安置块固定连接，其中一个所述安置块的一侧外壁固定有伺服电机，且其中一个转轴贯穿其中一个安置块与伺服电机的输出端连接，所述处理箱的底部外壁中部固定有第一电机，且第一电机的输出端固定有驱动轴，所述驱动轴延伸至处理箱，且驱动轴的外壁固定有等距离分布的搅拌杆；
处理箱的顶部外壁中部开设有进口，且进口的内壁固定有粉碎部件，所述处理箱的两侧内壁中上部均固定有支撑块，且两个支撑块的顶部放置有同一个筛网，所述处理箱的顶部外壁两侧均固定有两个对称分布的电动伸缩杆，且两个电动伸缩杆的活塞杆顶端固定有同一个连接板，所述连接板的底部外壁固定有两个对称分布的连接杆，且连接杆延伸至处理箱的内部与筛网固定连接。
优选的，所述粉碎部件包括进料斗，且进料斗固定于进口的内壁，进料斗的两边内壁均通过轴承连接有两个对称分布的粉碎辊，且进料斗的一边外壁固定有两个对称分布的第二电机，粉碎辊其中一端中心轴贯穿进料斗与第二电机的输出端相连接。
优选的，所述处理箱的正面外壁顶部开设有第一出口，且第一出口的内壁卡接有第一密封板，第一密封板通过螺栓与处理箱固定连接。
优选的，所述处理箱的正面外壁底部开设有第二出口，且第二出口的内壁卡接有第二密封板，第二密封板通过螺栓与处理箱固定连接。
优选的，所述筛网与处理箱的内壁形成滑动配合，且筛网的规格与处理箱的规格相适配。
优选的，所述进料斗的两侧内壁底部均固定有引流块，且安置块与开口的内壁形成滑动配合。
优选的，所述伺服电机、气缸、第一电机、第二电机和电动伸缩杆均通过导线连接有开关，且开关通过导线连接有微处理器。
本发明的有益效果为：
1、本脱水效果好污泥脱水机用干泥处理设备，粉碎部件可对干泥进行粉碎，然后四个电动伸缩杆运行通过两个连接板和四个连接杆不断带动筛网与两个支撑块接触产生振动，从而对粉碎后的干泥进行筛选，筛选后的干泥落入处理箱底部时，第一电机可带动驱动轴上的多个搅拌杆对其进行打散，避免其再次结成大块干泥；
2、本脱水效果好污泥脱水机用干泥处理设备，取出第一密封板上的螺栓，然后伺服电机运行通过两个转轴可带动处理箱倾斜，从而便于处理筛网上的干泥，然后取出第二密封板上的螺栓，即可将处理箱底部干泥排出，实现对干泥分类的同时便于排出干泥。
（发明人：陈向农）
