公布日：2023.04.18
申请日：2022.07.20
分类号：C02F1/12(2006.01)I;C02F1/04(2006.01)I;C02F1/36(2006.01)I
摘要
本发明公开了一种常温负压蒸馏的废水处理系统，包括蒸发器、冷凝器和依托所述蒸发器与所述冷凝器搭建的负压系统、废水循环系统、空压冷却系统，所述负压系统包括离心泵，所述离心泵用于维持蒸发器与冷凝器内的负压状态，所述废水循环系统包括循环泵和喷淋装置，所述循环泵用于将蒸发器内部的底侧废水抽出。利用离心泵使得蒸发器内部气压保持负压，从而实现在25-40度下对废水的蒸发，相较于高温蒸发，常温负压蒸发的能耗大大减低，从而使得大批量废水蒸发处理的成本大大降低，通过超声波汽化片和喷淋装置，大大提升了蒸发过程中的蒸发表面积，同时超声波汽化片和喷淋装置能够配合击破废水表面的气泡，从而提升了蒸发处理的效率问题。
权利要求书

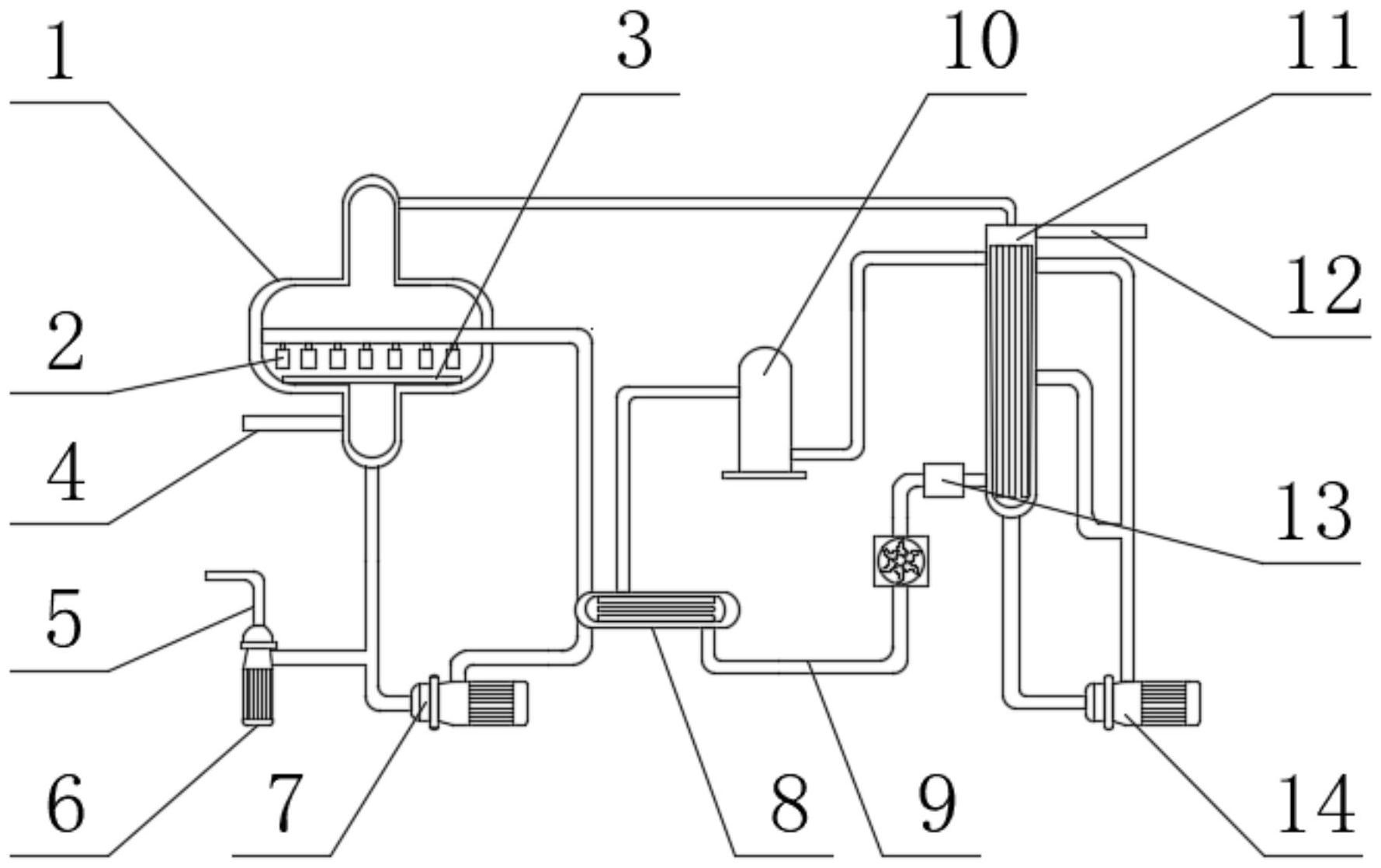

1.一种常温负压蒸馏的废水处理系统，其特征在于：包括蒸发器(1)、冷凝器(11)和依托所述蒸发器(1)与所述冷凝器(11)搭建的负压系统、废水循环系统、空压冷却系统；所述负压系统包括离心泵(14)，所述离心泵(14)用于维持蒸发器(1)与冷凝器(11)内的负压状态；所述废水循环系统包括循环泵(7)和喷淋装置(2)，所述循环泵(7)用于将蒸发器(1)内部的底侧废水抽出，并通过所述喷淋装置(2)将抽出的废水送回蒸发器(1)内；所述空压冷却系统用于吸收蒸发气体的热量并使所述蒸发气体液化冷凝成蒸馏水。
2.根据权利要求1所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述蒸发器(1)内设置有超声波汽化片(3)。
3.根据权利要求1所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述空压冷却系统包括盘管(8)、冷却风扇(9)、空压机(10)和膨胀阀(13)。
4.根据权利要求3所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述盘管(8)设置于蒸发器(1)的底部。
5.根据权利要求1所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述蒸发器(1)与冷凝器(11)之间设置有连通管，所述冷凝器(11)的内部设置有冷凝管，所述连通管与冷凝管连通。
6.根据权利要求1所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述喷淋装置(2)于蒸发器(1)内的高度高于废水液面高度。
7.根据权利要求1所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述蒸发器(1)的底部设置有气动泵(6)，所述气动泵(6)的输出端设置有浓缩液出料口(5)。
8.根据权利要求1所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述蒸发器(1)内温度维持为25-40度，所述蒸发器(1)内气压维持为负压。
9.根据权利要求1所述的一种常温负压蒸馏的废水处理系统，其特征在于：所述蒸发器(1)为圆柱形结构或中部向外凸出结构。
10.一种常温负压蒸馏的废水处理系统的工作流程，其特征在于：包括以下步骤：第一步，离心泵(14)抽真空，启动所述离心泵(14)，将蒸发器(1)内气体抽出，控制所述蒸发器(1)内部为负压状态；第二步，进料，通过废水出料口(4)向所述蒸发器(1)内送入废水；第三步，循环蒸发，所述蒸发器(1)内废水在常温负压状态下沸腾蒸发，循环泵(7)启动将于将所述蒸发器(1)内部的底侧废水抽出，并通过喷淋装置(2)将抽出的废水送回所述蒸发器(1)，提升蒸发效率；第四步，蒸汽冷凝，蒸发后的水蒸气进入冷凝器(11)，由空压冷却系统吸热冷凝，形成蒸馏水从蒸馏水出料口(12)排出；第五步，浓缩液排出，所述蒸发器(1)底部剩余的浓缩液通过浓缩液出料口(5)送出，完成处理。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种常温负压蒸馏的废水处理系统及其工作流程。
为了实现上述目的，本发明采用了如下技术方案：包括蒸发器、冷凝器和依托所述蒸发器与所述冷凝器搭建的负压系统、废水循环系统、空压冷却系统；
所述负压系统包括离心泵，所述离心泵用于维持蒸发器与冷凝器内的负压状态；
所述废水循环系统包括循环泵和喷淋装置，所述循环泵用于将蒸发器内部的底侧废水抽出，并通过所述喷淋装置将抽出的废水送回蒸发器内；
所述空压冷却系统用于吸收蒸发气体的热量并使所述蒸发气体液化冷凝成蒸馏水。
优选的，所述蒸发器内设置有超声波汽化片。
优选的，所述空压冷却系统包括盘管、冷却风扇、空压机和膨胀阀。
优选的，所述盘管设置于蒸发器的底部。
优选的，所述蒸发器与冷凝器之间设置有连通管，所述冷凝器的内部设置有冷凝管，所述连通管与冷凝管连通。
优选的，所述喷淋装置于蒸发器内的高度高于废水液面高度。
优选的，所述蒸发器的底部设置有气动泵，所述气动泵的输出端设置有浓缩液出料口。
优选的，所述蒸发器内温度维持为25-40度，所述蒸发器内气压维持为负压。
优选的，所述蒸发器为圆柱形结构或中部向外凸出结构。
一种常温负压蒸馏的废水处理系统的工作流程，包括以下步骤：
第一步，离心泵抽真空，启动所述离心泵，将蒸发器内气体抽出，控制所述蒸发器内部为负压状态；
第二步，进料，通过废水出料口向所述蒸发器内送入废水；
第三步，循环蒸发，所述蒸发器内废水在常温负压状态下沸腾蒸发，循环泵启动将于将所述蒸发器内部的底侧废水抽出，并通过喷淋装置将抽出的废水送回所述蒸发器，提升蒸发效率；
第四步，蒸汽冷凝，蒸发后的水蒸气进入冷凝器，由空压冷却系统吸热冷凝，形成蒸馏水从蒸馏水出料口排出；
第五步，浓缩液排出，所述蒸发器底部剩余的浓缩液通过浓缩液出料口送出，完成处理。
本发明具有如下有益效果：
1、利用离心泵使得蒸发器内部气压保持负压，从而实现在25-40度下对废水的蒸发，相较于高温蒸发，常温负压蒸发的能耗大大减低，从而使得大批量废水蒸发处理的成本大大降低；
2、通过超声波汽化片和喷淋装置，大大提升了蒸发过程中的蒸发表面积，同时超声波汽化片和喷淋装置能够配合击破废水表面的气泡，从而提升了蒸发处理的效率问题。
（发明人：王龙恩）
