公布日：2023.12.08
申请日：2023.10.18
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F7/00(2006.01)N;C02F3/34(2023.01)N;C02F101/30(2006.01)N;C02F101/20(2006.01)N
摘要
本发明涉及污水处理技术领域，提出了一种高效污水处理搅拌设备及方法，包括设备机架，设备机架的顶部设有若干搅拌罐，若干搅拌罐的顶端固定均安装有搅拌电机，搅拌电机的输出轴固定连接有搅拌轴，搅拌轴的底端固定装配有搅拌叶片，若干搅拌罐的底部均通过排液管连接有净化桶，若干净化桶均位于搅拌罐的下方，且呈一一对应设置，净化桶的下方设有排水箱，排水箱的一端插接有若干排水管，设备机架远离排水管的一侧设有进水桶，进水桶的底部通过进水管连接有抽水泵，抽水泵的输出端通过抽水管连接处理箱，处理箱内通过输送管连接输送泵；该设备及方法可以有效地提高污水的净化效果，降低污水处理的成本，并有助于实现水资源的循环利用。
权利要求书

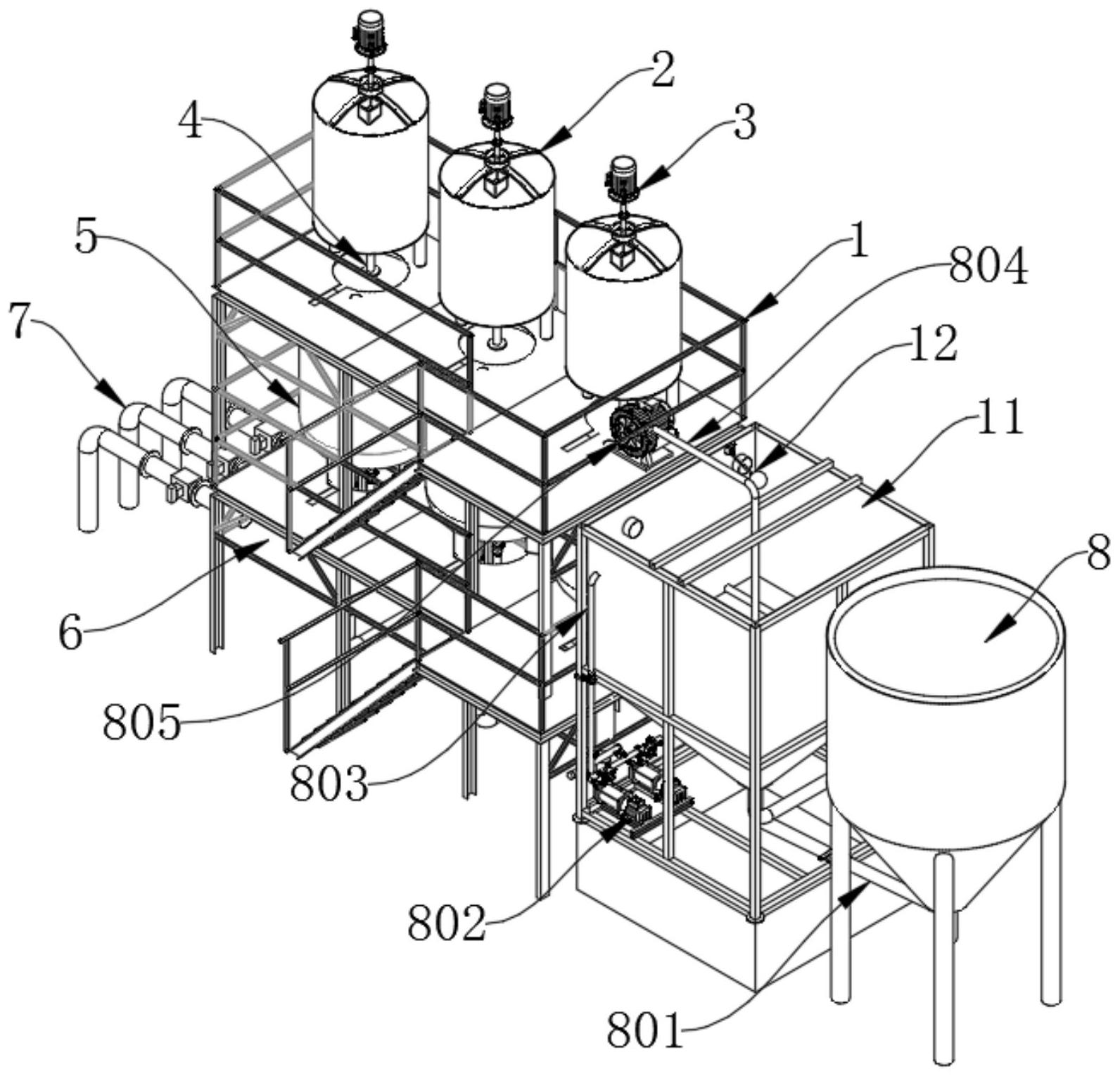

1.一种高效污水处理搅拌设备，包括设备机架(1)，其特征在于：所述设备机架(1)的顶部设有若干搅拌罐(2)，若干所述搅拌罐(2)的顶端固定均安装有搅拌电机(3)，所述搅拌电机(3)的输出轴固定连接有搅拌轴(301)，所述搅拌轴(301)的底端固定装配有搅拌叶片(302)，若干所述搅拌罐(2)的底部均通过排液管(4)连接有净化桶(5)，若干所述净化桶(5)均位于搅拌罐(2)的下方，且呈一一对应设置，所述净化桶(5)的下方设有排水箱(6)，所述排水箱(6)的一端插接有若干排水管(7)，所述设备机架(1)远离排水管(7)的一侧设有进水桶(8)，所述进水桶(8)的底部通过进水管(801)连接有抽水泵(802)，所述抽水泵(802)的输出端通过抽水管(803)连接处理箱(11)，所述处理箱(11)内通过输送管(804)连接输送泵(805)，所述输送泵(805)的输出端连接搅拌罐(2)顶部的入水口处。
2.根据权利要求1所述的一种高效污水处理搅拌设备，其特征在于：所述排水箱(6)的底部通过过滤管(10)连接有过滤装置(9)，所述过滤装置(9)通过循环管(13)与处理箱(11)内部贯通连接。
3.根据权利要求1所述的一种高效污水处理搅拌设备，其特征在于：所述过滤装置(9)包括前后两块安装板(901)，两块所述安装板(901)之间设有若干过滤板(902)，每个所述过滤板(902)的中心位置均开设有过滤孔(903)。
4.根据权利要求3所述的一种高效污水处理搅拌设备，其特征在于：每个所述过滤板(902)的四角处均开设有安装孔(904)，若干所述过滤板(902)之间通过固定杆(905)依次贯穿安装孔(904)进行卡接固定，且所述过滤管(10)的一端插接在过滤孔(903)内。
5.根据权利要求1所述的一种高效污水处理搅拌设备，其特征在于：所述净化桶(5)的顶端开设有与排液管(4)相通的进水孔(501)，所述净化桶(5)的内部上方设有挡泥板(502)，所述挡泥板(502)的外表面上均匀开设有若干等距间隔排列设置的透水孔(503)。
6.根据权利要求5所述的一种高效污水处理搅拌设备，其特征在于：所述挡泥板(502)的下方设有活性炭吸附板(504)，所述活性炭吸附板(504)为多孔结构且大小尺寸与挡泥板(502)相吻合。
7.根据权利要求1所述的一种高效污水处理搅拌设备，其特征在于：所述处理箱(11)的内部顶端侧壁上固定装配有液位计(12)。
8.根据权利要求1-7任意一项所述的一种高效污水处理搅拌设备，其特征在于：包括以下使用步骤：S1、污水由进水桶(8)经进水管(801)连利用抽水泵(802)，进入处理箱(11)内，再由处理箱(11)经输送管(804)和输送泵(805)进入搅拌罐(2)内；S2、启动搅拌电机(3)带动搅拌轴(301)和搅拌叶片(302)转动，去除污水中的大块物质、悬浮物和可沉固体；S3、搅拌预处理后的水由排液管(4)进入净化桶(5)内净化处理；S4、净化后的水进入排水箱(6)并通过过滤管(10)进入过滤装置(9)内，得到进一步净化，S5、过滤后符合排放标准的水由排水管(7)排出，不符合排放标准的话，通过循环管(13)再次进入处理箱(11)进行处理，直至符合排放标准，最后由排水管(7)排出。
发明内容
本发明提出一种高效污水处理搅拌设备及方法，旨在解决上述污水处理装置难以拦截更为细致的污水中不可分解的有害物质，不利于实现水资源的循环利用的问题。
本发明的技术方案如下：一种高效污水处理搅拌设备，包括设备机架，所述设备机架的顶部设有若干搅拌罐，若干所述搅拌罐的顶端固定均安装有搅拌电机，所述搅拌电机的输出轴固定连接有搅拌轴，所述搅拌轴的底端固定装配有搅拌叶片，若干所述搅拌罐的底部均通过排液管连接有净化桶，若干所述净化桶均位于搅拌罐的下方，且呈一一对应设置，所述净化桶的下方设有排水箱，所述排水箱的一端插接有若干排水管，所述设备机架远离排水管的一侧设有进水桶，所述进水桶的底部通过进水管连接有抽水泵，所述抽水泵的输出端通过抽水管连接处理箱，所述处理箱内通过输送管连接输送泵，所述输送泵的输出端连接搅拌罐顶部的入水口处。
进一步的，所述排水箱的底部通过过滤管连接有过滤装置，所述过滤装置通过循环管与处理箱内部贯通连接。
进一步的，所述过滤装置包括前后两块安装板，两块所述安装板之间设有若干过滤板，每个所述过滤板的中心位置均开设有过滤孔。
进一步的，每个所述过滤板的四角处均开设有安装孔，若干所述过滤板之间通过固定杆依次贯穿安装孔进行卡接固定，且所述过滤管的一端插接在过滤孔内。
进一步的，所述净化桶的顶端开设有与排液管相通的进水孔，所述净化桶的内部上方设有挡泥板，所述挡泥板的外表面上均匀开设有若干等距间隔排列设置的透水孔。
进一步的，所述挡泥板的下方设有活性炭吸附板，所述活性炭吸附板为多孔结构且大小尺寸与挡泥板相吻合。
进一步的，所述处理箱的内部顶端侧壁上固定装配有液位计。
进一步的，该一种高效污水处理搅拌设备，包括以下使用步骤：
S1、污水由进水桶经进水管连利用抽水泵，进入处理箱内，再由处理箱经输送管和输送泵进入搅拌罐内；
S2、启动搅拌电机带动搅拌轴和搅拌叶片转动，去除污水中的大块物质、悬浮物和可沉固体；
S3、搅拌预处理后的水由排液管进入净化桶内净化处理；
S4、净化后的水进入排水箱并通过过滤管进入过滤装置内，得到进一步净化；
S5、过滤后符合排放标准的水由排水管排出，不符合排放标准的话，通过循环管再次进入处理箱进行处理，直至符合排放标准，最后由排水管排出。
与现有技术相比，本发明具有如下有益效果：
本发明中：该设备通过搅拌器实现污水的充分混合和均匀分散，在搅拌过程中，多层桨叶结构的搅拌叶片的高速旋转带动污水形成漩涡，使污水中的有机物和微生物充分接触，形成悬浮状态，提高了污水净化的速率，此外，搅拌过程还促进了污水中的氧气传递，有助于微生物分解有机物；当搅拌预处理后的水由排液管进入净化桶内净化处理；利用活性炭吸附板的表面吸附作用，去除污水中的有机物、重金属离子等有害物质，其具有较大的比表面积和吸附容量，可以实现对污水中污染物的有效去除；当净化后的水进入排水箱并通过过滤管进入过滤装置内后，依次经过若干过滤板，利用大面积堆叠形成的过滤板，拦截更为细致的污水中不可分解的有害物质，以实现污水的进一步净化；可以有效地提高污水的净化效果，降低污水处理的成本，并有助于实现水资源的循环利用。
（发明人：王澄宇）
