公布日：2023.12.05
申请日：2023.10.17
分类号：C02F1/00(2023.01)I;B08B9/087(2006.01)I
摘要
本发明公开了一种工厂污水除臭处理设备，本发明涉及污水处理技术领域，包括主体外壳，所述主体外壳外表面的一端固定连接有连接部件，所述主体外壳内腔的中部滑动连接有清理部件，本发明通过设置剐蹭机构，通过污水经过装置时的冲击带动清洁外壳在主体外壳的内腔中进行移动，从而使得橡胶板对装置内壁沾附的废屑进行剐蹭清理，当污水的流速冲击小于连接弹簧的拉伸力时，使得连杆一带动限位销在滑槽内进行滑动，从而通过大弹簧的拉伸作用，使得剐蹭板的角度高于橡胶板，从而使得剐蹭板对装置内壁进行二次剐蹭，从而将装置内壁残留的污渍进行剐蹭清理，从而防止装置的侧壁会残留大量的污水污渍味。
权利要求书

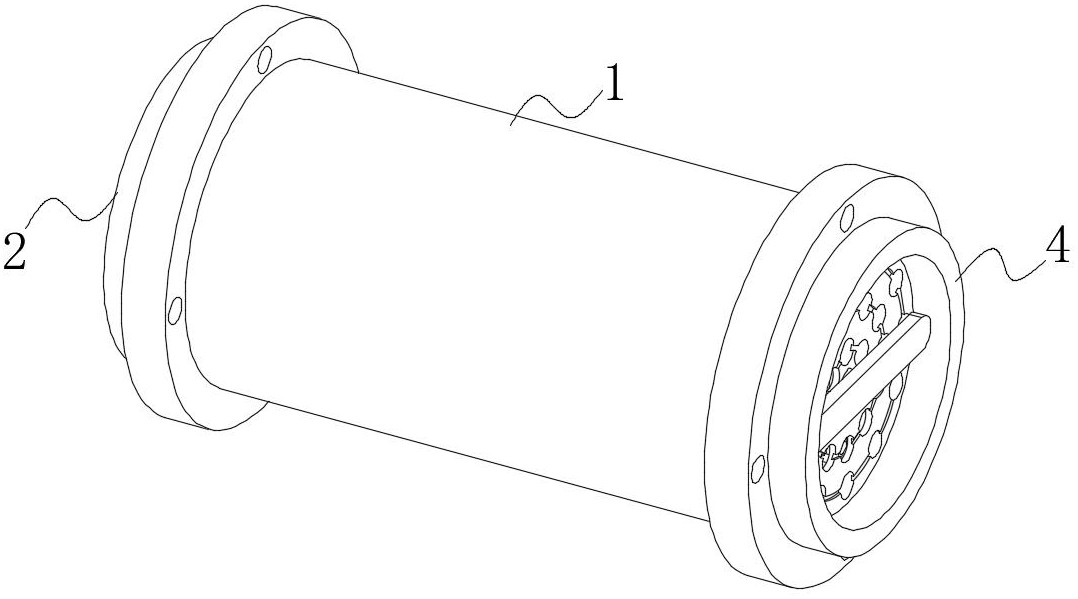

1.一种工厂污水除臭处理设备，包括主体外壳（1），其特征在于：所述主体外壳（1）内表面的一端固定连接有连接部件（2），所述主体外壳（1）内腔的中部滑动连接有清理部件（3），所述主体外壳（1）内表面远离连接部件（2）的一端固定连接有旋转部件（4）；所述连接部件（2）包括滤网板一（21），所述滤网板一（21）外表面的轴心处固定连接有连接杆（22），所述连接杆（22）外表面远离滤网板一（21）的一端与清理板（31）外表面远离出料机构（34）的一端固定连接，所述连接杆（22）的外表面套接有连接弹簧（23），所述连接弹簧（23）外表面靠近滤网板一（21）的一端与滤网板一（21）外表面靠近连接杆（22）的一端固定连接，所述连接弹簧（23）外表面远离滤网板一（21）的一端与清理板（31）外表面靠近连接杆（22）的一端固定连接；所述清理部件（3）包括清理板（31），所述清理板（31）内腔的中部滑动连接有剐蹭机构（32），所述清理部件（3）外表面的中部通过插口固定连接有橡胶板（33），所述清理板（31）外表面的轴心处转动连接有出料机构（34），所述清理板（31）的内壁均匀设置有导向块（35）；所述剐蹭机构（32）包括剐蹭外壳（321），所述剐蹭外壳（321）的内壁固定连接有连接轴（322），所述连接轴（322）的外表面套接有剐蹭弹簧（323），所述剐蹭弹簧（323）外表面靠近剐蹭外壳（321）的一端与剐蹭外壳（321）内壁靠近连接轴（322）的一端固定连接，所述剐蹭弹簧（323）外表面远离剐蹭外壳（321）的一端与橡胶板（33）外表面靠近连接轴（322）的一端固定连接，所述剐蹭外壳（321）外表面的中部固定连接有固定销（324），所述固定销（324）外表面远离剐蹭外壳（321）的一端转动连接有连杆一（325），所述连杆一（325）外表面远离固定销（324）的一端转动连接有剐蹭板（328），所述连杆一（325）外表面远离固定销（324）的一端开设有滑槽（326），所述剐蹭板（328）的外表面对称设置有限位销（329），所述限位销（329）的外表面与滑槽（326）内腔的两侧滑动连接，所述连杆一（325）外表面的中部固定连接有大弹簧（327），所述大弹簧（327）外表面远离连杆一（325）的一端与剐蹭外壳（321）外表面的中部固定连接，污水的水流通过对剐蹭外壳（321）进行冲击，从而带动剐蹭外壳（321）在主体外壳（1）的内腔中进行移动，从而使得橡胶板（33）对主体外壳（1）的内壁进行剐蹭，当污水的流速冲击小于连接弹簧（23）的拉伸力时，剐蹭外壳（321）通过连接弹簧（23）的拉伸使得剐蹭外壳（321）在主体外壳（1）的内腔中进行复位移动，通过连接弹簧（23）的拉伸作用，从而使得连杆一（325）带动限位销（329）在滑槽（326）内进行滑动，从而通过大弹簧（327）的拉伸作用，使得剐蹭板（328）的角度高于橡胶板（33），从而使得在剐蹭外壳（321）进行复位移动时，剐蹭板（328）能够对主体外壳（1）的内腔进行清理剐蹭；所述出料机构（34）包括出料板（341），所述出料板（341）内腔的中部开设有滑动槽（342），所述滑动槽（342）的内壁滑动连接有挤压块（343），所述挤压块（343）外表面的底部固定连接有出料弹簧（344），所述出料弹簧（344）外表面远离挤压块（343）的一端与滑动槽（342）内腔的底部固定连接，所述出料板（341）的内壁插接有限位块（345），所述限位块（345）的外表面与挤压块（343）的内腔滑动连接，所述限位块（345）的外表面套接有小弹簧（346），所述小弹簧（346）外表面靠近挤压块（343）的一端与挤压块（343）外表面的底部固定连接，所述小弹簧（346）外表面远离限位块（345）的一端与滑动槽（342）的内壁固定连接，出料板（341）转动的同时经过导向块（35）对挤压块（343）进行挤压限位，从而使得挤压块（343）在滑动槽（342）内进行挤压滑动，同时挤压块（343）对限位块（345）进行挤压，从而在出料板（341）旋转时，除臭剂能够对主体外壳（1）内的污水发生反应；所述旋转部件（4）包括滤网板二（41），所述滤网板二（41）内腔的中部转动连接有收集机构（42），所述滤网板二（41）外表面远离收集机构（42）的一端通过插口转动连接有疏通机构（43）；所述收集机构（42）包括收集外壳（421），所述收集外壳（421）内壁的中部固定连接有固定杆（422），所述固定杆（422）的外表面套接有收集弹簧（425），所述固定杆（422）外表面的中部套接有滑块（423），所述滑块（423）外表面的中部通过插口转动连接有连杆二（424），所述连杆二（424）外表面远离滑块（423）的一端通过插口转动连接有收集挡板（426），所述收集挡板（426）的外表面对称设置有移动块（429），所述收集外壳（421）内腔的中部设置有存储组件（427），所述收集外壳（421）内壁的中部开设有移动槽（428）,所述移动槽（428）内腔的两侧与移动块（429）的外表面滑动连接；所述存储组件（427）包括存储外壳（4271），所述存储外壳（4271）的内壁插接有导向杆（4272），所述导向杆（4272）外表面套接有存储弹簧（4273），所述导向杆（4272）外表面远离移动块（429）的一端固定连接有存储挡板（4274），所述存储挡板（4274）的外表面与存储外壳（4271）的内壁滑动连接，所述存储弹簧（4273）外表面靠近导向杆（4272）的一端与导向杆（4272）外表面靠近存储外壳（4271）的一端固定连接，所述存储弹簧（4273）外表面远离导向杆（4272）的一端与存储外壳（4271）外表面靠近导向杆（4272）的一端固定连接。
2.根据权利要求1所述的一种工厂污水除臭处理设备，其特征在于：所述疏通机构（43）包括疏通外壳（431），所述疏通外壳（431）内腔的中部滑动连接有疏通顶板（433），所述疏通顶板（433）外表面的顶部固定连接有旋转轴（432），所述疏通顶板（433）外表面远离旋转轴（432）的一端插接有疏通杆（434），所述疏通杆（434）的外表面套接有疏通弹簧（435），所述疏通弹簧（435）外表面靠近疏通顶板（433）的一端与疏通顶板（433）外表面靠近疏通杆（434）的一端固定连接，所述疏通弹簧（435）外表面远离疏通顶板（433）的一端与疏通外壳（431）内腔的底部固定连接。
发明内容
针对现有技术的不足，本发明解决其技术问题所采用的技术方案是：本发明所述的一种工厂污水除臭处理设备，包括主体外壳，所述主体外壳内表面的一端固定连接有连接部件，所述主体外壳内腔的中部滑动连接有清理部件，所述主体外壳内表面远离连接部件的一端固定连接有旋转部件。
优选的，所述连接部件包括滤网板一，所述滤网板一外表面的轴心处固定连接有连接杆，所述连接杆的外表面套接有连接弹簧，所述连接杆外表面远离滤网板一的一端与清理板外表面远离出料机构的一端固定连接，所述连接弹簧外表面靠近滤网板一的一端与滤网板一外表面靠近连接杆的一端固定连接，所述连接弹簧外表面远离滤网板一的一端与清理板外表面靠近连接杆的一端固定连接，工作时，将污水与装置进行相接，通过污水的冲击经过滤网板一，从而通过拉动连接弹簧在连接杆上带动清理外壳在主体外壳的内腔中进行移动。
优选的，所述清理部件包括清理板，所述清理板内腔的中部滑动连接有剐蹭机构，所述剐蹭机构包括剐蹭外壳，所述剐蹭外壳的内壁固定连接有连接轴，所述连接轴的外表面套接有剐蹭弹簧，所述剐蹭弹簧外表面靠近剐蹭外壳的一端与剐蹭外壳内壁靠近连接轴的一端固定连接，所述剐蹭弹簧外表面远离剐蹭外壳的一端与橡胶板外表面靠近连接轴的一端固定连接，所述剐蹭外壳外表面的中部固定连接有固定销，所述固定销外表面远离剐蹭外壳的一端转动连接有连杆一，所述连杆一外表面远离固定销的一端转动连接有剐蹭板，所述连杆一外表面远离固定销的一端开设有滑槽，所述剐蹭板的外表面对称设置有限位销，所述限位销的外表面与滑槽内腔的两侧滑动连接，所述连杆一外表面的中部固定连接有大弹簧，所述大弹簧外表面远离连杆一的一端与剐蹭外壳外表面的中部固定连接，当污水在主体外壳内持续进行冲击时，污水的水流通过对剐蹭外壳进行冲击，从而带动剐蹭外壳在主体外壳的内腔中进行移动，从而使得橡胶板对主体外壳的内壁进行剐蹭，当污水的流速冲击小于连接弹簧的拉伸力时，剐蹭外壳通过连接弹簧的拉伸使得剐蹭外壳在主体外壳的内腔中进行复位移动，通过连接弹簧的拉伸作用，从而使得连杆一带动限位销在滑槽内进行滑动，从而通过大弹簧的拉伸作用，使得剐蹭板的角度高于橡胶板，从而使得在剐蹭外壳进行复位移动时，剐蹭板能够对主体外壳的内腔进行清理剐蹭；本发明通过设置剐蹭机构，通过增加剐蹭机构，通过污水经过装置时的冲击带动清洁外壳在主体外壳的内腔中进行移动，从而使得橡胶板对装置内壁沾附的废屑进行剐蹭清理，当污水的流速冲击小于连接弹簧的拉伸力时，使得连杆一带动限位销在滑槽内进行滑动，从而通过大弹簧的拉伸作用，使得剐蹭板的角度高于橡胶板，从而使得剐蹭板对装置内壁进行二次剐蹭，从而将装置内壁残留的污渍进行剐蹭清理，从而防止装置的侧壁会残留大量的污水污渍，长时间不清理装置的内壁会残留大量的气味；
优选的，所述清理部件外表面的中部通过插口固定连接有橡胶板，所述清理板外表面的轴心处转动连接有出料机构，所述出料机构包括出料板，所述出料板内腔的中部开设有滑动槽，所述滑动槽的内壁滑动连接有挤压块，所述挤压块外表面的底部固定连接有出料弹簧，所述出料弹簧外表面远离挤压块的一端与滑动槽内腔的底部固定连接，所述出料板的内壁插接有限位块，所述限位块的外表面与挤压块的内腔滑动连接，所述限位块的外表面套接有小弹簧，所述小弹簧外表面靠近挤压块的一端与挤压块外表面的底部固定连接，所述小弹簧外表面远离限位块的一端与滑动槽的内壁固定连接，所述清理板的内壁均匀设置有导向块；当污水经过出料机构时，污水对出料机构进行冲击时，通过污水的持续冲击从而带动出料板在主体外壳的内腔中进行转动，出料板转动的同时经过导向块对挤压块进行挤压限位，从而使得挤压块在滑动槽内进行挤压滑动，同时挤压块对限位块进行挤压，从而在出料板旋转时，除臭剂能够对主体外壳内的污水发生反应，从而通过污水流速的大小从而对主体外壳内的污水进行除臭剂的投放，本发明通过设置出料机构，通过增加出料机构，通过污水对出料板进行冲击，出料板转动的同时经过限位块对挤压块进行挤压限位，从而使得挤压块在滑动槽内进行挤压滑动，同时挤压块对限位块进行挤压，从而在出料板旋转时，除臭剂能够对主体外壳内的污水发生反应，从而通过污水流速的大小从而对主体外壳内的污水进行除臭剂的投放，防止在污水流量较小时，对除臭剂的投放数量造成浪费。
优选的，所述旋转部件包括滤网板二，所述滤网板二内腔的中部转动连接有收集机构，所述收集机构包括收集外壳，所述收集外壳内壁的中部固定连接有固定杆，所述固定杆的外表面套接有收集弹簧，所述固定杆外表面的中部套接有滑块，所述滑块外表面的中部通过插口转动连接有连杆二，所述连杆二外表面远离滑块的一端通过插口转动连接有收集挡板，所述收集挡板的外表面对称设置有移动块，本发明通过设置收集机构，通过污水的冲击带动旋转外壳在滤网板二上进行转动，滑块带动连杆二在固定杆上进行滑动，从而使得收集挡板在收集外壳的内腔中进行滑动，从而将滤网板二上吸附的废屑进入到收集外壳的内腔中进行收集，在收集挡板与收集外壳相抵关闭时，收集外壳内腔中的废屑通过收集外壳的持续旋转进行到存储外壳的内腔中进行存储收集，从而对收集内腔中的杂物进行存储收集，防止在收集机构对滤网板二上吸附的废屑，在旋转时脱离收集外壳的内腔，从而对收集工作带来不便，所述收集外壳内腔的中部设置有存储组件，所述存储组件包括存储外壳，所述存储外壳的内壁插接有导向杆，所述导向杆外表面套接有存储弹簧，所述导向杆外表面远离移动块的一端固定连接有存储挡板，所述存储挡板的外表面与存储外壳的内壁滑动连接，所述存储弹簧外表面靠近导向杆的一端与导向杆外表面靠近存储外壳的一端固定连接，所述存储弹簧外表面远离导向杆的一端与存储外壳外表面靠近导向杆的一端固定连接，所述收集外壳内壁的中部开设有移动槽,所述移动槽内腔的两侧与移动块的外表面滑动连接，所述滤网板二外表面远离收集机构的一端通过插口转动连接有疏通机构，所述疏通机构包括疏通外壳，所述疏通外壳内腔的中部滑动连接有疏通顶板，所述疏通顶板外表面的顶部固定连接有旋转轴，所述疏通顶板外表面远离旋转轴的一端插接有疏通杆，所述疏通杆的外表面套接有疏通弹簧，所述疏通弹簧外表面靠近疏通顶板的一端与疏通顶板外表面靠近疏通杆的一端固定连接，所述疏通弹簧外表面远离疏通顶板的一端与疏通外壳内腔的底部固定连接，所述当污水冲击带动收集外壳在滤网板二上进行旋转对滤网板二上吸附的絮凝物及剐落的废屑进行收集，通过收集外壳旋转转动的同时，使得滑块带动连杆二在固定杆上进行滑动，从而使得收集挡板在收集外壳的内腔中进行滑动，从而使得滤网板二上吸附的废屑进入到收集外壳的内腔中，当收集外壳持续旋转时，通过移动块在移动槽内滑动，从而使得移动块对导向杆进行挤压，使得导向杆带动存储挡板在存储外壳的内腔中进行移动，从而在收集挡板与收集外壳相抵关闭时，收集外壳内腔中的废屑通过收集外壳的持续旋转进行到存储外壳的内腔中进行存储收集，污水带动收集外壳旋转时，通过旋转轴的带动，从而使得疏通外壳在滤网板二上进行旋转移动，从而使得疏通杆对滤网板二上的网孔进行疏通，本发明通过设置疏通机构，收集外壳在滤网板二上持续转动时，通过旋转轴的带动，从而使得疏通外壳带动疏通杆在滤网板二上进行转动，从而对滤网板二上的网孔进行疏通，防止在污水除臭排出时废屑对滤网板二造成堵塞，从而影响装置排水的速度。
本发明的有益效果如下：
1.本发明通过设置剐蹭机构，通过增加剐蹭机构，通过污水经过装置时的冲击带动清洁外壳在主体外壳的内腔中进行移动，从而使得橡胶板对装置内壁沾附的废屑进行剐蹭清理，当污水的流速冲击小于连接弹簧的拉伸力时，使得连杆一带动限位销在滑槽内进行滑动，从而通过大弹簧的拉伸作用，使得剐蹭板的角度高于橡胶板，从而使得剐蹭板对装置内壁进行二次剐蹭，从而将装置内壁残留的污渍进行剐蹭清理，从而防止装置的侧壁会残留大量的污水污渍，长时间不清理装置的内壁会残留大量的气味。
2.本发明通过设置出料机构，通过增加出料机构，通过污水对出料板进行冲击，出料板转动的同时经过限位块对挤压块进行挤压限位，从而使得挤压块在滑动槽内进行挤压滑动，同时挤压块对限位块进行挤压，从而在出料板旋转时，除臭剂能够对主体外壳内的污水发生反应，从而通过污水流速的大小从而对主体外壳内的污水进行除臭剂的投放，防止在污水流量较小时，对除臭剂的投放数量造成浪费。
3.本发明通过设置收集机构，通过污水的冲击带动旋转外壳在滤网板二上进行转动，滑块带动连杆二在固定杆上进行滑动，从而使得收集挡板在收集外壳的内腔中进行滑动，从而将滤网板二上吸附的废屑进入到收集外壳的内腔中进行收集，在收集挡板与收集外壳相抵关闭时，收集外壳内腔中的废屑通过收集外壳的持续旋转进行到存储外壳的内腔中进行存储收集，从而对收集内腔中的杂物进行存储收集，防止在收集机构对滤网板二上吸附的废屑，在旋转时脱离收集外壳的内腔，从而对收集工作带来不便。
4.本发明通过设置疏通机构，收集外壳在滤网板二上持续转动时，通过旋转轴的带动，从而使得疏通外壳带动疏通杆在滤网板二上进行转动，从而对滤网板二上的网孔进行疏通，防止在污水除臭排出时废屑对滤网板二造成堵塞，从而影响装置排水的速度。
（发明人：秦全凤）
