公布日：2023.03.21
申请日：2022.12.01
分类号：C02F11/02(2006.01)I;E02B15/10(2006.01)I
摘要
本发明涉及污泥净化技术领域，公开了一种基于微生物技术的河道黑臭底泥污染物去除装置，包括微生物处理池与设置在微生物污泥处理池中部的走道，所述微生物污泥处理池槽壁的一侧设置污泥抽取组件，所述污泥抽取组件包括污泥泵以及分别与污泥泵连通的进泥管与出泥管；所述走道的中部固定设置有驱动电机，所述驱动电机的输出轴端安装有表面清理组件，所述表面清理组件包括安装条与设置在安装条两侧的收集槽，所述活动架板上设置有若干组三角板组，所述三角板组的两个方向上的三角板分别同水平面成锐角与钝角。本发明，成本低，可以随时建造在河道周边对于河道底泥进行同步处理，有利于大范围推广，同时能够河道底泥内的悬浮性杂物进行有效处理，提高污泥处理池的处理效率。
权利要求书

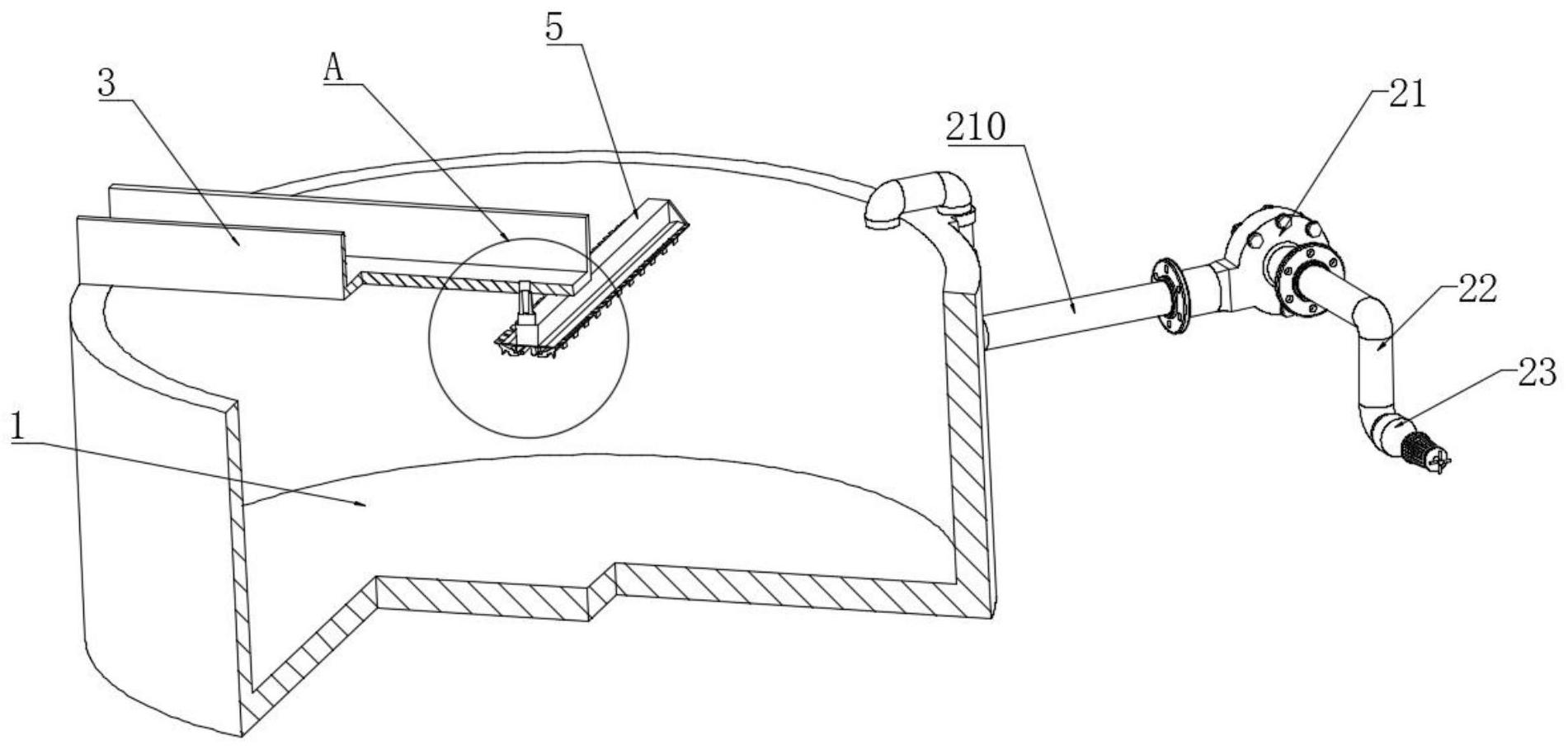

1.一种基于微生物技术的河道黑臭底泥污染物去除装置，包括微生物处理池与设置在微生物污泥处理池中部的走道，其特征在于：所述微生物污泥处理池槽壁的一侧设置污泥抽取组件，所述污泥抽取组件包括污泥泵以及分别与污泥泵连通的进泥管与出泥管，所述出泥管与微生物处理池连通或者位于微生物处理池上方；所述走道的中部固定设置有驱动电机，所述驱动电机的输出轴端安装有表面清理组件，所述表面清理组件包括安装条与设置在安装条两侧的收集槽，所述安装条的下端面通过安装板转动设置有活动架板，所述活动架板通过弹性片与安装条固定连接，所述活动架板上设置有若干组三角板组，所述三角板组的两个方向上的三角板分别同水平面成锐角与钝角。
2.根据权利要求1所述的一种基于微生物技术的河道黑臭底泥污染物去除装置，其特征在于：所述进泥管远离污泥泵的一端安装有进泥头，所述进泥头的一端螺纹连接有连接套，所述连接套的圆周面环形等角度开设有槽口。
3.根据权利要求2所述的一种基于微生物技术的河道黑臭底泥污染物去除装置，其特征在于：所述连接套远离进泥管的一端通过连接孔螺纹连接有螺纹柱，所述螺纹柱的一端固定连接有上座，所述上座的端面上通过切割棱柱固定连接有下座环，所述下座环的内径与连接套外径相等，所述切割棱柱环状均匀设置在上座与下座环之间且外棱边开有刃口。
4.根据权利要求3所述的一种基于微生物技术的河道黑臭底泥污染物去除装置，其特征在于：所述上座的端面上固定连接有转动柄。
5.根据权利要求4所述的一种基于微生物技术的河道黑臭底泥污染物去除装置，其特征在于：所述出泥管通过安装箍固定连接在微生物处理池的侧壁。
6.根据权利要求1-5任意一项所述的一种基于微生物技术的河道黑臭底泥污染物去除装置，其特征在于：所述收集槽的槽底与水平面存在10°-15°的夹角，所述收集槽的槽底与三角板组横向布置的三角板上端面平行。
7.根据权利要求6所述的一种基于微生物技术的河道黑臭底泥污染物去除装置，其特征在于：所述驱动电机的输出轴端通过连接基座与安装条固定连接，所述安装条的下单面对称布置有固定柱，所述固定柱通过若干个固定块与安装条固定连接，两根所述固定柱的两端均固定连接有所述安装板，左右所述安装之间通过销轴与活动架转动连接。
8.根据权利要求7所述的一种基于微生物技术的河道黑臭底泥污染物去除装置，其特征在于：所述弹性片与安装条的下端面固定连接，所述弹性片等间距布置在活动架的下表面，且单个活动架上设置的弹性片数量不少于4片。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种基于微生物技术的河道黑臭底泥污染物去除装置，解决了现有技术中对于河道底泥处理时成本高，不便大范围推广，同时河道底泥内的悬浮性杂物易于影响对于河道底泥正常处理的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种基于微生物技术的河道黑臭底泥污染物去除装置，包括微生物处理池与设置在微生物污泥处理池中部的走道，所述微生物污泥处理池槽壁的一侧设置污泥抽取组件，所述污泥抽取组件包括污泥泵以及分别与污泥泵连通的进泥管与出泥管，所述出泥管与微生物处理池连通或者位于微生物处理池上方；所述走道的中部固定设置有驱动电机，所述驱动电机的输出轴端安装有表面清理组件，所述表面清理组件包括安装条与设置在安装条两侧的收集槽，所述安装条的下端面通过安装板转动设置有活动架板，所述活动架板通过弹性片与安装条固定连接，所述活动架板上设置有若干组三角板组，所述三角板组的两个方向上的三角板分别同水平面成锐角与钝角。
优选的，所述进泥管远离污泥泵的一端安装有进泥头，所述进泥头的一端螺纹连接有连接套，所述连接套的圆周面环形等角度开设有槽口。
优选的，所述连接套远离进泥管的一端通过连接孔螺纹连接有螺纹柱，所述螺纹柱的一端固定连接有上座，所述上座的端面上通过切割棱柱固定连接有下座环，所述下座环的内径与连接套外径相等，所述切割棱柱环状均匀设置在上座与下座环之间且外棱边开有刃口。
优选的，所述上座的端面上固定连接有转动柄。
优选的，所述出泥管通过安装箍固定连接在微生物处理池的侧壁。
优选的，所述收集槽的槽底与水平面存在10°-15°的夹角，所述收集槽的槽底与三角板组横向布置的三角板上端面平行。
优选的，所述驱动电机的输出轴端通过连接基座与安装条固定连接，所述安装条的下单面对称布置有固定柱，所述固定柱通过若干个固定块与安装条固定连接，两根所述固定柱的两端均固定连接有所述安装板，左右所述安装之间通过销轴与活动架转动连接。
优选的，所述弹性片与安装条的下端面固定连接，所述弹性片等间距布置在活动架的下表面，且单个活动架上设置的弹性片数量不少于4片。
(三)有益效果
本发明提供了一种基于微生物技术的河道黑臭底泥污染物去除装置。具备以下有益效果：
该基于微生物技术的河道黑臭底泥污染物去除装置，通过设置的污泥抽取组件，因此可以将整个微生物处理池设置在河道附近，并通过污泥泵将河道底泥直接抽取到处理池内，实现随时对于河道底泥进行处理，整体铺设成本低，便于推广；同时通过设置的表面清理组件，能够在驱动电机的带动下，使得活动架板上的三角板组，能够对于处理池内污水表面的浮泥以及悬浮性杂物进行统一清理并配合收集槽进行收集。
（发明人：钟玫玫）
