公布日：2023.12.01
申请日：2023.08.22
分类号：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本发明公开了一种便于处理污水中残渣的污水处理装置，属于污水处理技术领域。一种便于处理污水中残渣的污水处理装置，包括处理箱，所述处理箱的上方设置有污水入口和药剂入口，且处理箱的内腔连接有隔板，所述隔板的外侧设置有搅拌组件，所述处理箱位于隔板处开设有污水出口，所述污水出口的内腔转动连接有门板，所述处理箱的内腔位于隔板的上方连接有安装框。本便于处理污水中残渣的污水处理装置，通过设置清理组件，使得该装置在对污水进行搅拌时，能够自动控制螺纹杆一转动，从而使得连接板带动清理刷同步移动，使得清理刷对滤网上方的残渣进行清理，避免残渣堵塞滤网，从而提高了该装置的污水处理效果，提高了该装置的实用性能。
权利要求书

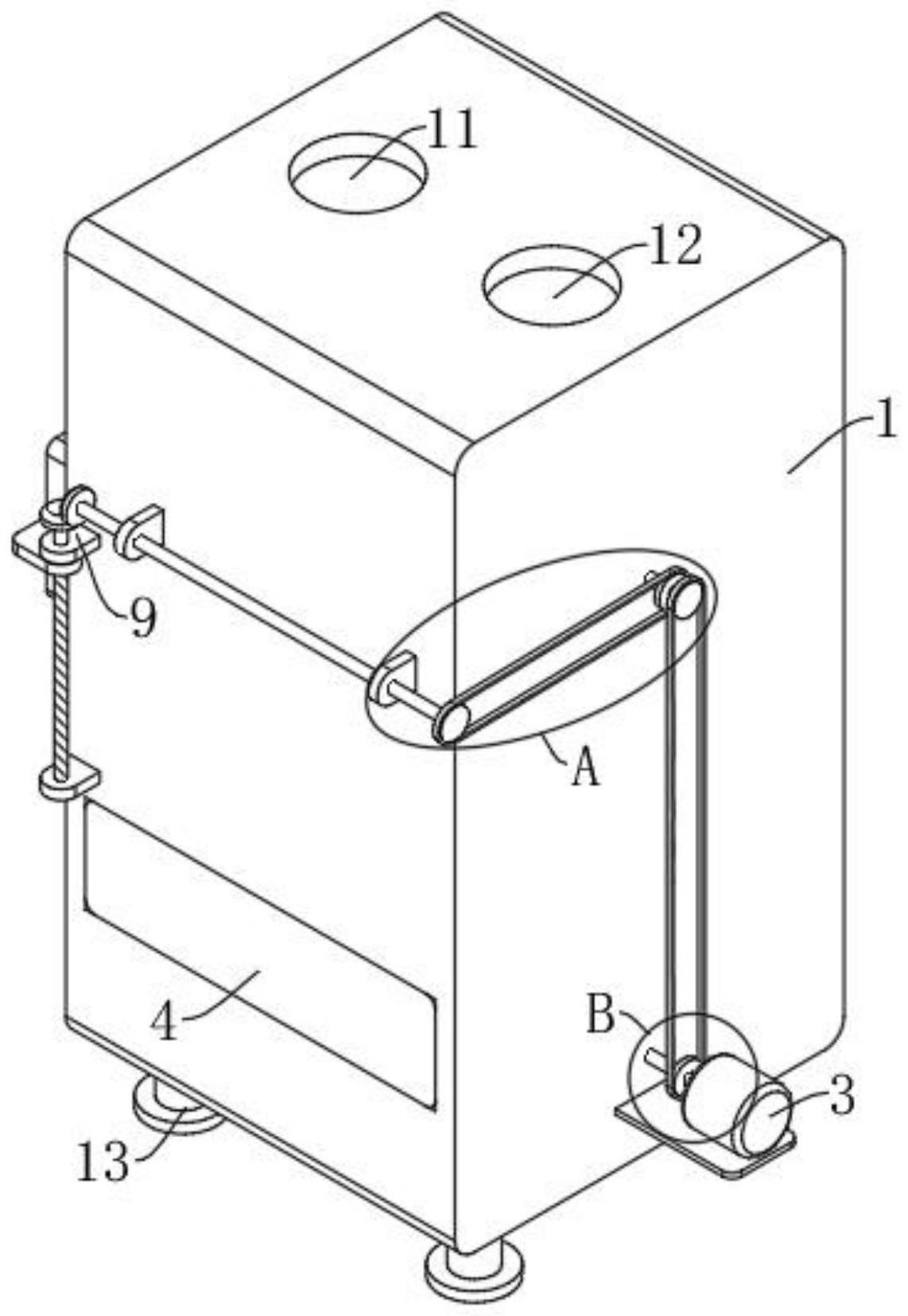

1.一种便于处理污水中残渣的污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的上方设置有污水入口(11)和药剂入口(12)，且处理箱(1)的内腔连接有隔板(2)，所述隔板(2)的外侧设置有搅拌组件(3)，所述处理箱(1)位于隔板(2)处开设有污水出口(4)，所述污水出口(4)的内腔转动连接有门板(5)，所述处理箱(1)的内腔位于隔板(2)的上方连接有安装框(6)，所述安装框(6)的内腔连接有滤网(7)，且安装框(6)的上方设置有清理组件(8)，所述清理组件(8)贯穿处理箱(1)并与搅拌组件(3)相连接，所述处理箱(1)位于安装框(6)处开设有残渣出口(10)，所述残渣出口(10)的外侧设置有出渣组件(9)，所述出渣组件(9)设置于处理箱(1)的外侧并与清理组件(8)相连接。
2.根据权利要求1所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述搅拌组件(3)包括设置于隔板(2)下方的驱动轴一(31)，所述驱动轴一(31)的底端与处理箱(1)转动连接，且驱动轴一(31)的外侧连接有齿轮一(32)，所述齿轮一(32)的外侧啮合若干有齿轮二(33)，所述齿轮二(33)的中部贯穿连接有驱动轴二(34)，所述驱动轴二(34)的两端分别与处理箱(1)和隔板(2)转动连接，所述驱动轴一(31)和驱动轴二(34)分别贯穿隔板(2)并连接有转盘一(35)和转盘二(37)，所述转盘一(35)和转盘二(37)的上方分别连接有主搅拌轴(36)和副搅拌轴(38)，所述驱动轴一(31)位于齿轮一(32)上方设置有驱动组件。
3.根据权利要求2所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述驱动组件包括设置于处理箱(1)外侧的安装板(39)，所述安装板(39)的上方安装有电机(310)，所述电机(310)的输出轴上连接有连接杆(311)，所述连接杆(311)远离电机(310)的一端延伸至处理箱(1)的内腔并连接有主动锥轮一(313)，所述主动锥轮一(313)的外侧啮合有从动锥轮一(314)，所述从动锥轮一(314)与驱动轴一(31)相连接，所述连接杆(311)的外侧连接有安装座(312)，所述安装座(312)与隔板(2)相连接。
4.根据权利要求1所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述清理组件(8)包括转动连接于处理箱(1)内壁上的螺纹杆一(81)，所述螺纹杆一(81)远离残渣出口(10)的一端贯穿处理箱(1)并连接有传动组件，且螺纹杆一(81)的外侧连接有螺纹座(82)，所述螺纹座(82)的下方连接有连接板(83)，所述连接板(83)的下方连接有清理刷(84)，且连接板(83)位于螺纹座(82)两侧的上方连接有活动座(85)，所述活动座(85)的外侧贯穿连接有导向杆(86)，所述导向杆(86)的两端均与处理箱(1)相连接。
5.根据权利要求4所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述驱动组件包括设置于处理箱(1)外侧的连接轴(88)，所述连接轴(88)的一端贯穿处理箱(1)并与螺纹杆一(81)相连接，且连接轴(88)的另一端连接有从动轮一(89)，所述从动轮一(89)的外侧套设有皮带一(810)，且从动轮一(89)通过皮带一(810)连接有主动轮一(811)，所述主动轮一(811)与连接杆(311)相连接。
6.根据权利要求4所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述螺纹杆一(81)和导向杆(86)的上方均设置有弧形板(87)，所述弧形板(87)的两侧均与处理箱(1)相连接。
7.根据权利要求1所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述出渣组件(9)包括设置于残渣出口(10)外侧的挡板(91)，所述挡板(91)的一侧连接有连接块(92)，所述连接块(92)的外侧贯穿连接有螺纹杆二(93)，所述螺纹杆二(93)的两端均连接有连接座(94)，两个所述连接座(94)均与处理箱(1)相连接，且其中一个连接座(94)的外侧连接有联动组件，所述联动组件与连接轴(88)相连接，所述挡板(91)远离连接块(92)的一侧连接有连接耳(95)，所述连接耳(95)的外侧贯穿连接有限位杆(96)，所述限位杆(96)的两端均连接有固定座(97)，所述固定座(97)与处理箱(1)相连接。
8.根据权利要求7所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述联动组件包括设置于处理箱(1)外侧的两个轴承座(98)，两个所述轴承座(98)之间转动连接有转动杆(99)，所述转动杆(99)的一端贯穿轴承座(98)并连接有主动锥轮二(910)，所述主动锥轮二(910)的外侧啮合有从动锥轮二(911)，所述从动锥轮二(911)下方的中部连接有固定轴(912)，所述固定轴(912)远离从动锥轮二(911)的一端贯穿连接座(94)并与螺纹杆二(93)相连接，所述转动杆(99)远离主动锥轮二(910)的一端贯穿轴承座(98)并连接有从动轮二(913)，所述从动轮二(913)的外侧套设有皮带二(914)，且从动轮二(913)通过皮带二(914)连接有主动轮二(915)，所述主动轮二(915)与连接轴(88)相连接。
9.根据权利要求1所述的一种便于处理污水中残渣的污水处理装置，其特征在于：所述处理箱(1)的下方设置有支撑脚(13)。
发明内容
本发明的目的在于提供一种便于处理污水中残渣的污水处理装置，以解决上述背景技术中提出的问题。
一种便于处理污水中残渣的污水处理装置，包括处理箱，所述处理箱的上方设置有污水入口和药剂入口，且处理箱的内腔连接有隔板，所述隔板的外侧设置有搅拌组件，所述处理箱位于隔板处开设有污水出口，所述污水出口的内腔转动连接有门板，所述处理箱的内腔位于隔板的上方连接有安装框，所述安装框的内腔连接有滤网，且安装框的上方设置有清理组件，所述清理组件贯穿处理箱并与搅拌组件相连接，所述处理箱位于安装框处开设有残渣出口，所述残渣出口的外侧设置有出渣组件，所述出渣组件设置于处理箱的外侧并与清理组件相连接。
优选的，所述搅拌组件包括设置于隔板下方的驱动轴一，所述驱动轴一的底端与处理箱转动连接，且驱动轴一的外侧连接有齿轮一，所述齿轮一的外侧啮合若干有齿轮二，所述齿轮二的中部贯穿连接有驱动轴二，所述驱动轴二的两端分别与处理箱和隔板转动连接，所述驱动轴一和驱动轴二分别贯穿隔板并连接有转盘一和转盘二，所述转盘一和转盘二的上方分别连接有主搅拌轴和副搅拌轴，所述驱动轴一位于齿轮一上方设置有驱动组件。
优选的，所述驱动组件包括设置于处理箱外侧的安装板，所述安装板的上方安装有电机，所述电机的输出轴上连接有连接杆，所述连接杆远离电机的一端延伸至处理箱的内腔并连接有主动锥轮一，所述主动锥轮一的外侧啮合有从动锥轮一，所述从动锥轮一与驱动轴一相连接，所述连接杆的外侧连接有安装座，所述安装座与隔板相连接。
优选的，所述清理组件包括转动连接于处理箱内壁上的螺纹杆一，所述螺纹杆一远离残渣出口的一端贯穿处理箱并连接有传动组件，且螺纹杆一的外侧连接有螺纹座，所述螺纹座的下方连接有连接板，所述连接板的下方连接有清理刷，且连接板位于螺纹座两侧的上方连接有活动座，所述活动座的外侧贯穿连接有导向杆，所述导向杆的两端均与处理箱相连接。
优选的，所述驱动组件包括设置于处理箱外侧的连接轴，所述连接轴的一端贯穿处理箱并与螺纹杆一相连接，且连接轴的另一端连接有从动轮一，所述从动轮一的外侧套设有皮带一，且从动轮一通过皮带一连接有主动轮一，所述主动轮一与连接杆相连接。
优选的，所述螺纹杆一和导向杆的上方均设置有弧形板，所述弧形板的两侧均与处理箱相连接。
优选的，所述出渣组件包括设置于残渣出口外侧的挡板，所述挡板的一侧连接有连接块，所述连接块的外侧贯穿连接有螺纹杆二，所述螺纹杆二的两端均连接有连接座，两个所述连接座均与处理箱相连接，且其中一个连接座的外侧连接有联动组件，所述联动组件与连接轴相连接，所述挡板远离连接块的一侧连接有连接耳，所述连接耳的外侧贯穿连接有限位杆，所述限位杆的两端均连接有固定座，所述固定座与处理箱相连接。
优选的，所述联动组件包括设置于处理箱外侧的两个轴承座，两个所述轴承座之间转动连接有转动杆，所述转动杆的一端贯穿轴承座并连接有主动锥轮二，所述主动锥轮二的外侧啮合有从动锥轮二，所述从动锥轮二下方的中部连接有固定轴，所述固定轴远离从动锥轮二的一端贯穿连接座并与螺纹杆二相连接，所述转动杆远离主动锥轮二的一端贯穿轴承座并连接有从动轮二，所述从动轮二的外侧套设有皮带二，且从动轮二通过皮带二连接有主动轮二，所述主动轮二与连接轴相连接。
优选的，所述处理箱的下方设置有支撑脚。
相比于现有技术，本发明的优点在于：
1)、本发明中，通过设置搅拌组件，使得该装置能够通过控制电机工作，从而使得主搅拌轴和副搅拌轴对污水和处理剂进行搅拌，使得污水和处理剂能够加速混合，从而加快处理剂对污水的处理效率，进而提高了该装置的工作效率，有效的提高了该装置的实用性能。
2)、本发明中，通过设置清理组件，使得该装置在对污水进行搅拌时，能够自动控制螺纹杆一转动，从而使得连接板带动清理刷同步移动，使得清理刷对滤网上方的残渣进行清理，避免残渣堵塞滤网，从而提高了该装置的污水处理效果，进一步提高了该装置的实用性能。
3)、本发明中，通过设置出渣组件，使得该装置在对滤网上方的残渣进行清理时，能够自动控制挡板向下移动，从而使得清理刷通过残渣出口将残渣排出，防止残渣堆积在滤网上，导致影响滤网的过滤效果，从而进一步提高了该装置的污水处理效果，同时，也便于对残渣进行集中处理。
（发明人：万天鹏;曾照林;沈雪）
