公布日：2023.11.24
申请日：2023.10.11
分类号：C02F3/02(2023.01)I;C02F7/00(2006.01)I;C02F1/00(2023.01)N
摘要

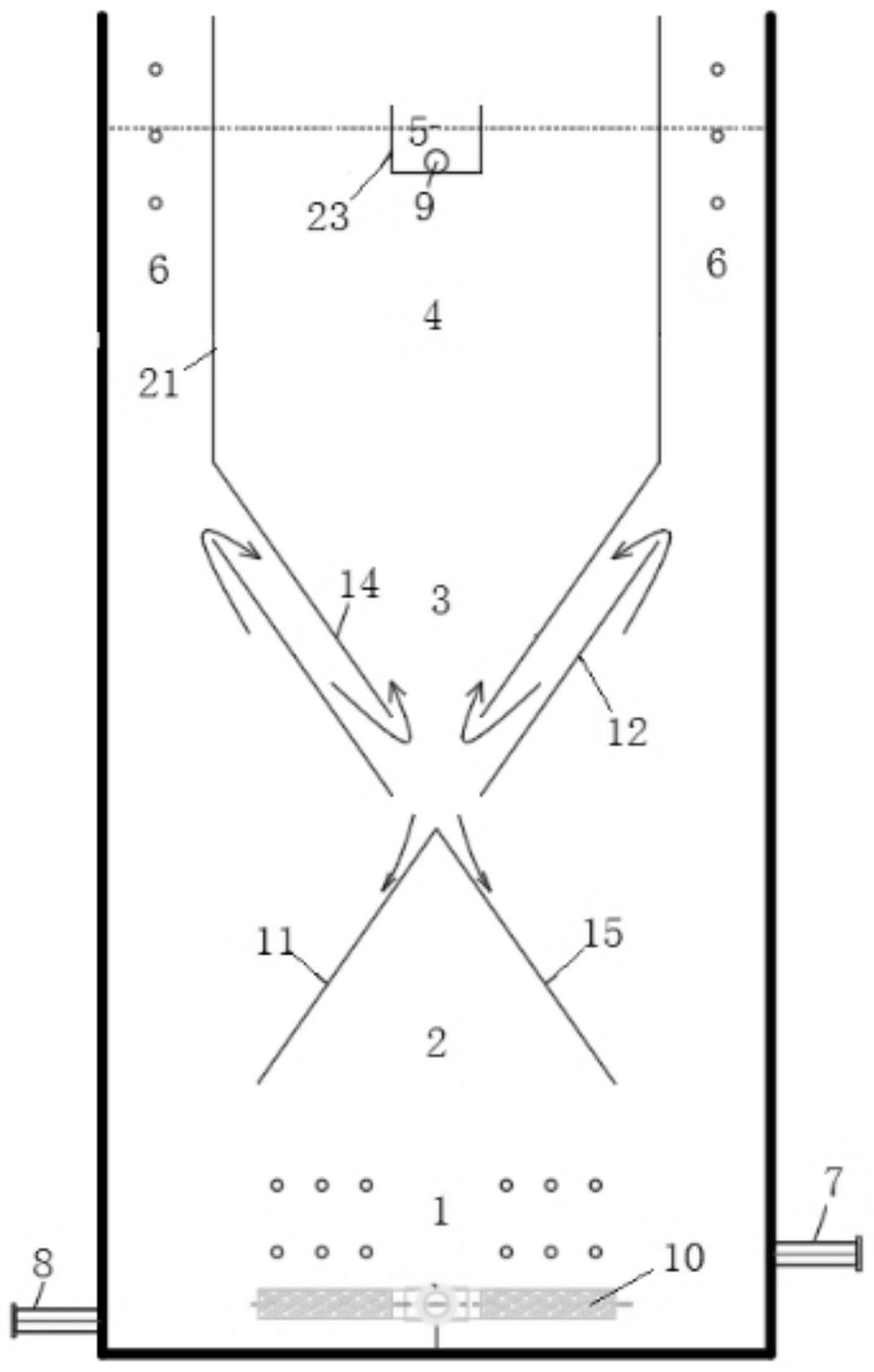

本发明涉及一种处理农村生活污水的三相分离反应沉淀装置，由下至上包括曝气区、气封反应区、分离区和沉淀区，沉淀区的外侧周围为排气区；所述反应沉淀装置的底部设有进水管，沉淀区的顶部设有出水区，出水区内设有出水管；曝气区的底部设有曝气管，气封反应区与分离区之间设有倾斜的气封罩，气封罩之下的内部为气封反应区，污水在气封反应区内进行生化反应；分离区的两侧分别设有第一挡板，第一挡板由所述反应沉淀装置的中部向两侧倾斜；第一挡板的内侧的上方设有导流板，导流板由所述反应沉淀装置的中部向两侧倾斜；沉淀区的外围四周设有排气区，排气区的顶部敞开。
权利要求书
1 .一种处理农村生活污水的三相分离反应沉淀装置，其特征在于，由下至上包括曝气区、气封反应区、分离区和沉淀区，沉淀区的外侧周围为排气区；所述反应沉淀装置的底部设有进水管，沉淀区的顶部设有出水区，出水区内设有出水管；曝气区的底部设有曝气管，气封反应区与分离区之间设有倾斜的气封罩，气封罩之下的内部为气封反应区，污水在气封反应区内进行生化反应；分离区的两侧分别设有第一挡板，第一挡板由所述反应沉淀装置的中部向两侧倾斜；第一挡板的内侧的上方设有导流板，导流板由所述反应沉淀装置的中部向两侧倾斜；使得由气封反应区上升的水体从第一挡板顶部进入第一挡板与导流板之间的区域，并向下流动，再绕过导流板的底部再向上流动，进入沉淀区，进行泥水分离沉淀；沉淀区的外围四周设有排气区，排气区的顶部敞开。
2.根据权利要求1所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，所述进水管连接布水管，布水管均匀分布在曝气管的上方，用于均匀布水；进水管的对侧设有排泥管，用于排出底部污泥。
3.根据权利要求2所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，所述气封罩包括两块倾斜的气封板，两块气封板的顶端均处于所述反应沉淀装置的中部且彼此对接，气封板向所述反应沉淀装置的两侧倾斜，使得气封罩形成人字形。
4.根据权利要求3所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，每个气封板的下方设有一块气隔板，气隔板平行于气封板；两块气隔板的高度相同，且顶端互不接触，形成八字形，两块气隔板的顶部形成通水口。
5.根据权利要求4所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，每个气隔板的底部连接第一竖直隔板，第一竖直隔板的底部固定在所述反应沉淀装置的底面上，两块第一竖直隔板之间的区域形成曝气区，曝气管和布水管设有曝气区内，避免底部进水影响底部排泥。
6.根据权利要求5所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，所述气封板的底端设有若干个卷边部，若干个卷边部沿气封板的长度方向均匀间隔设置；卷边部为气封板的底边向下延伸，并向气封板内侧方向卷绕1‑3圈。
7 .根据权利要求5所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，所述沉淀区与排气区之间设有间隔板，间隔板竖直设置，将沉淀区和排气区分隔开来，间隔板的底部连接所述导流板的顶部；导流板与第一挡板相互平行。
8.根据权利要求7所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，每个导流板的上方设有一块第二挡板，第二挡板平行于导流板，且顶端悬空设置，第二挡板的底端连接第二竖直隔板，第二竖直隔板的底端向下延伸至气封罩，并与气封罩的上表面之间留有排泥开口，使得从第二挡板滑落的污泥经过两块第二竖直隔板之间的通道，到达气封板上，再由气封板上表面滑下。
9.根据权利要求1所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，所述出水区包括出水槽和出水管，出水槽沿着所述反应沉淀装置的长度方向设置，出水管设在出水槽的尾部，出水槽侧壁的上部均匀设有若干进水口，使得沉淀区分离上升的水体从进水口进入出水槽，再由出水槽流至出水管。
10.根据权利要求8所述的处理农村生活污水的三相分离反应沉淀装置，其特征在于，所述反应沉淀装置为长方形，所述间隔板、导流板、第一挡板、第二挡板、气封板、气隔板、第一竖直隔板、第二竖直隔板的两侧侧边，均分别连接在所述反应沉淀装置的两个宽侧面上。
发明内容
针对上述问题，本发明提供一种处理农村生活污水的三相分离反应沉淀装置，由下至上包括曝气区、气封反应区、分离区和沉淀区，沉淀区的外侧周围为排气区；所述反应沉淀装置的底部设有进水管，沉淀区的顶部设有出水区，出水区内设有出水管；
曝气区的底部设有曝气管，气封反应区与分离区之间设有倾斜的气封罩，气封罩之下的内部为气封反应区，污水在气封反应区内进行生化反应；
分离区的两侧分别设有第一挡板，第一挡板由所述反应沉淀装置的中部向两侧倾斜；第一挡板的内侧的上方设有导流板，导流板由所述反应沉淀装置的中部向两侧倾斜；使得由气封反应区上升的水体从第一挡板顶部进入第一挡板与导流板之间的区域，并向下流动，再绕过导流板的底部再向上流动，进入沉淀区，进行泥水分离沉淀；
沉淀区的外围四周设有排气区，排气区的顶部敞开。
本发明的导流板和气封罩均发挥促进固体沉淀分离的作用，由沉淀区沉淀下来的固体污泥沿导流板下滑，通过分离区之后，再沿气封罩的倾斜侧壁下滑至所述反应沉淀装置的底部，再排出污泥。污水在气封罩下的内部进行生化反应，气体集中在气封反应区顶部，但被阻拦，与污水分离后，气体沿气封罩向下排出，在快速上升至排气区，从而排出所述反应沉淀装置。本发明通过采用气封罩和导流板实现三相分离功能，同时集生化池与二沉池于一体，减少了污泥回流动力及管线，降低了能耗，减少了占地面积，具有节能、简便、稳定的优势。
可选的，所述进水管连接布水管，布水管均匀分布在曝气管的上方，用于均匀布水；进水管的对侧设有排泥管，用于排出底部污泥。
可选的，所述气封罩包括两块倾斜的气封板，两块气封板的顶端均处于所述反应沉淀装置的中部且彼此对接，气封板向所述反应沉淀装置的两侧倾斜，即气封罩形成人字形。
进一步可选的，每个气封板的下方设有一块气隔板，气隔板平行于气封板；两块气隔板的高度相同，且顶端互不接触，形成八字形，两块气隔板的顶部形成通水口。
进一步可选的，每个气隔板的底部连接第一竖直隔板，第一竖直隔板的底部固定在所述反应沉淀装置的底面上，两块第一竖直隔板之间的区域形成曝气区，曝气管和布水管设有曝气区内，避免底部进水影响底部排泥。
可选的，所述气封板的底端设有若干个卷边部，若干个卷边部沿气封板的长度方向均匀间隔设置；
卷边部为气封板的底边向下延伸，并向气封板内侧方向卷绕1-3圈。
可选的，所述沉淀区与排气区之间设有间隔板，间隔板竖直设置，将沉淀区和排气区分隔开来，间隔板的底部连接所述导流板的顶部；导流板与第一挡板相互平行。
可选的，每个导流板的上方设有一块第二挡板，第二挡板平行于导流板，且顶端悬空设置，第二挡板的底端连接第二竖直隔板，第二竖直隔板的底端向下延伸至气封罩，并与气封罩的上表面之间留有排泥开口，使得从第二挡板滑落的污泥经过两块第二竖直隔板之间的通道，到达气封板上，再由气封板上表面滑下。
可选的，所述出水区包括出水槽和出水管，出水槽沿着所述反应沉淀装置的长度方向设置，出水管设在出水槽的尾部，出水槽侧壁的上部均匀设有若干进水口，使得沉淀区分离上升的水体从进水口进入出水槽，再由出水槽流至出水管。
可选的，所述反应沉淀装置为长方形，所述间隔板、导流板、第一挡板、第二挡板、气封板、气隔板、第一竖直隔板、第二竖直隔板的两侧侧边，均分别连接在所述反应沉淀装置的两个宽侧面上。
（发明人：张传兵;朱光雨;张勇;黄豆豆;赵亮;陈然;蔡升;王宇;徐建飞;康健;刘云峰;胡进林）
