公布日：2023.03.07
申请日：2022.12.09
分类号：C02F11/122(2019.01)I;B01D25/30(2006.01)I;B01D25/12(2006.01)I;B01D25/32(2006.01)I
摘要
本发明公开了一种可自动加料的污泥压滤处理装置，涉及污水处理产物的处理装置技术领域，包括底座，所述底座上固定连接有安装架，所述安装架上固定连接有处理箱，所述处理箱顶部两端均连通有进料管，两个所述进料管内均安装有阀门，所述处理箱内连接有处理机构，所述处理机构包括挤压气缸、压滤板和密封组件，所述底座上固定连接有支架，所述挤压气缸安装在支架上，本发明中，通过密封组件可以控制是否密封压滤板，从而在控制两个挤压气缸工作时，一方面通过负压作用将污泥抽入处理箱内，另一方面对两个压滤板之间的污泥形成压滤处理效果，无需额外通过人工或抽吸泵进行污泥的运输。
权利要求书
1.一种可自动加料的污泥压滤处理装置，包括底座(1)，其特征在于，所述底座(1)上固定连接有安装架(2)，所述安装架(2)上固定连接有处理箱(3)，所述处理箱(3)顶部两端均连通有进料管(4)，两个所述进料管(4)内均安装有阀门(41)，所述处理箱(3)内连接有处理机构(5)，所述处理机构(5)包括挤压气缸(51)、压滤板(52)和密封组件(53)，所述底座(1)上固定连接有支架，所述挤压气缸(51)安装在支架上，两个所述挤压气缸(51)输出端对称密封贯穿伸入处理箱(3)两端内，两个所述挤压气缸(51)伸入处理箱(3)内一端均固定连接有压滤板(52)，两个所述压滤板(52)外周侧均密封滑动连接在处理箱(3)内，两个所述挤压气缸(51)伸入处理箱(3)内一端中部均连接有密封组件(53)，所述密封组件(53)输出端与压滤板(52)输出端密封配合，所述处理箱(3)底部两端均连通有排水管(6)和排泥管(7)，两个所述排泥管(7)位于两个排水管(6)之间，两个所述排泥管(7)与处理箱(3)连通一端内均安装有排泥阀(71)，所述处理箱(3)两端外侧均连接有清理机构(8)，两个所述清理机构(8)输出端均密封滑动连接在处理箱(3)内，其中清理机构(8)用于清理两个压滤板(52)相对一面上的泥块。
2.根据权利要求1所述的一种可自动加料的污泥压滤处理装置，其特征在于，所述阀门(41)采用单向阀，其中单向阀单向导通方向由进料管(4)指向处理箱(3)内。

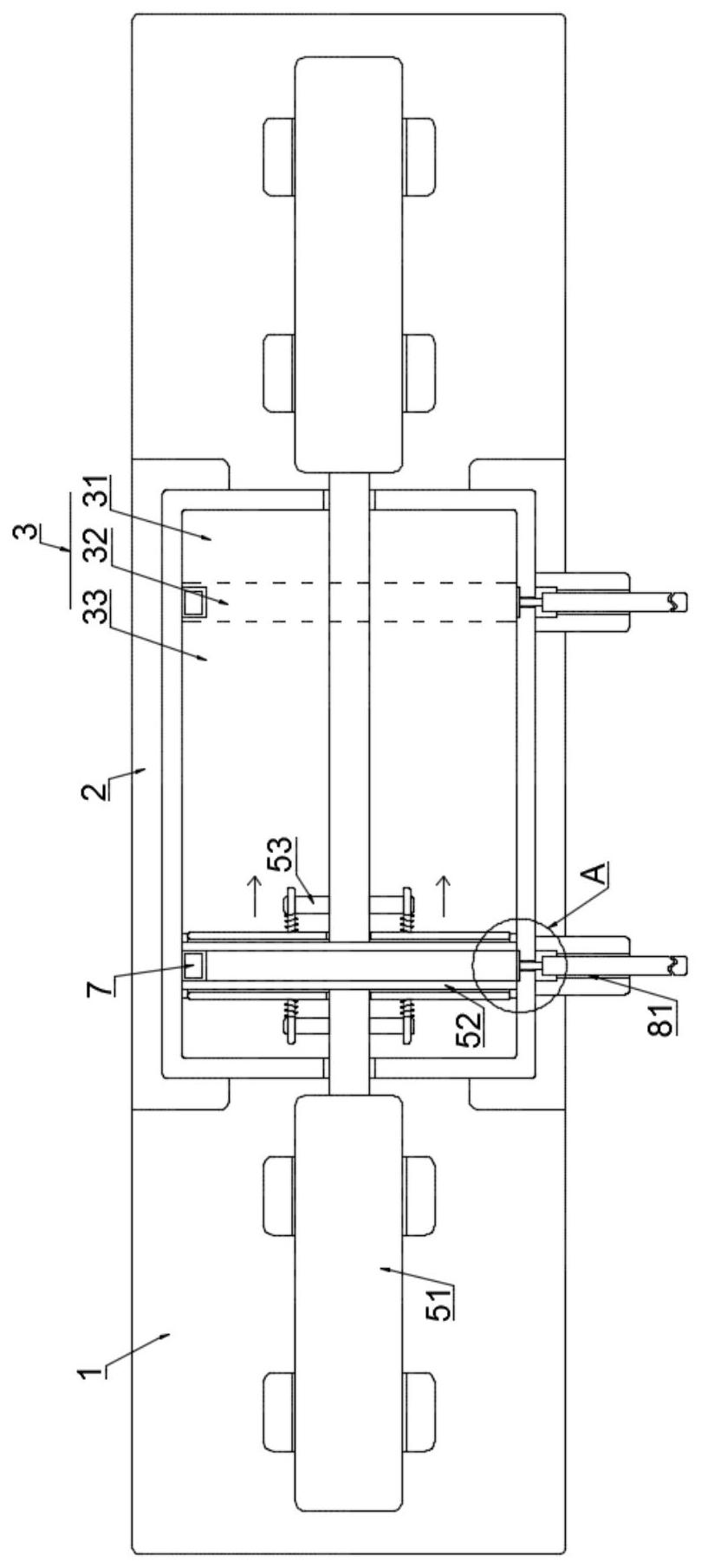

3.根据权利要求1所述的一种可自动加料的污泥压滤处理装置，其特征在于，所述处理箱(3)内分为两个排水腔(31)、两个排泥腔(32)和一个工作腔(33)，且沿处理箱(3)长轴方向依次为排水腔(31)、排泥腔(32)、工作腔(33)、排泥腔(32)和排水腔(31)，所述排水管(6)连通在排水腔(31)底部，所述排泥管(7)连通在排泥腔(32)底部远离清理机构(8)一侧，其中挤压气缸(51)输出端收缩极限位置位于排水腔(31)和排泥腔(32)分界面上，其中挤压气缸(51)输出端可伸长的长度等于排泥腔(32)和工作腔(33)沿处理箱(3)长轴方向的长度之和，两个所述进料管(4)连通在工作腔(33)顶部两端。
4.根据权利要求3所述的一种可自动加料的污泥压滤处理装置，其特征在于，所述密封组件(53)包括固定块(531)、导电弹簧(532)和密封板(533)，所述固定块(531)固定连接在挤压气缸(51)伸入处理箱(3)内一端，所述固定块(531)上固定连接有多个导电弹簧(532)，多个所述导电弹簧(532)远离固定块(531)一端固定连接有同一密封板(533)，所述密封板(533)中部密封滑动连接在挤压气缸(51)输出端上，所述密封板(533)密封抵靠在压滤板(52)输出端上，其中固定块(531)与压滤板(52)间距小于排水腔(31)沿处理箱(3)长轴方向的长度。
5.根据权利要求4所述的一种可自动加料的污泥压滤处理装置，其特征在于，所述固定块(531)上开设有多个限位孔，多个所述限位孔内均滑动连接有限位柱(534)，多个所述限位柱(534)一端均固定连接在密封板(533)远离压滤板(52)一侧上，多个所述导电弹簧(532)一一对应套设在多个限位柱(534)上。
6.根据权利要求4所述的一种可自动加料的污泥压滤处理装置，其特征在于，两个所述压滤板(52)相背一面边缘均固定连接有密封框(521)，所述密封框(521)内周侧与密封板(533)外周侧与密封滑动配合。
7.根据权利要求3所述的一种可自动加料的污泥压滤处理装置，其特征在于，所述清理机构(8)包括清理气缸(81)和刮板(82)，所述清理气缸(81)安装在处理箱(3)外侧上，所述清理气缸(81)输出端密封贯穿处理箱(3)且固定连接有刮板(82)，其中刮板(82)顶部和底部抵靠在处理箱(3)内顶部和底部上，其中刮板(82)两侧位于排泥腔(32)两端上。
8.根据权利要求7所述的一种可自动加料的污泥压滤处理装置，其特征在于，两个所述排泥腔(32)靠近清理气缸(81)一侧均连通有容纳槽，所述容纳槽开设在处理箱(3)内壁上，其中刮板(82)初始状态位于容纳槽内。
发明内容
本发明提出的一种可自动加料的污泥压滤处理装置，目的是为了解决传统技术中无法在压滤的过程中完成对污泥的抽吸加入动作的问题。
为了实现上述目的，本发明采用了如下技术方案：
一种可自动加料的污泥压滤处理装置，包括底座，所述底座上固定连接有安装架，所述安装架上固定连接有处理箱，所述处理箱顶部两端均连通有进料管，两个所述进料管内均安装有阀门，所述处理箱内连接有处理机构，所述处理机构包括挤压气缸、压滤板和密封组件，所述底座上固定连接有支架，所述挤压气缸安装在支架上，两个所述挤压气缸输出端对称密封贯穿伸入处理箱两端内，两个所述挤压气缸伸入处理箱内一端均固定连接有压滤板，两个所述压滤板外周侧均密封滑动连接在处理箱内，两个所述挤压气缸伸入处理箱内一端中部均连接有密封组件，所述密封组件输出端与压滤板输出端密封配合，所述处理箱底部两端均连通有排水管和排泥管，两个所述排泥管位于两个排水管之间，两个所述排泥管与处理箱连通一端内均安装有排泥阀，所述处理箱两端外侧均连接有清理机构，两个所述清理机构输出端均密封滑动连接在处理箱内，其中清理机构用于清理两个压滤板相对一面上的泥块。
优选地，所述阀门采用单向阀，其中单向阀单向导通方向由进料管指向处理箱内，通过单向阀即可配合污泥抽吸动作，无需设置电磁阀进行主动控制。
优选地，所述处理箱内分为两个排水腔、两个排泥腔和一个工作腔，且沿处理箱长轴方向依次为排水腔、排泥腔、工作腔、排泥腔和排水腔，所述排水管连通在排水腔底部，所述排泥管连通在排泥腔底部远离清理机构一侧，其中挤压气缸输出端收缩极限位置位于排水腔和排泥腔分界面上，其中挤压气缸输出端可伸长的长度等于排泥腔和工作腔沿处理箱长轴方向的长度之和，两个所述进料管连通在工作腔顶部两端。
优选地，所述密封组件包括固定块、导电弹簧和密封板，所述固定块固定连接在挤压气缸伸入处理箱内一端，所述固定块上固定连接有多个导电弹簧，多个所述导电弹簧远离固定块一端固定连接有同一密封板，所述密封板中部密封滑动连接在挤压气缸输出端上，所述密封板密封抵靠在压滤板输出端上，其中固定块与压滤板间距小于排水腔沿处理箱长轴方向的长度，控制导电弹簧的通电可以控制密封板对压滤板的密封，从而方便配合污泥抽吸和排水动作。
优选地，所述固定块上开设有多个限位孔，多个所述限位孔内均滑动连接有限位柱，多个所述限位柱一端均固定连接在密封板远离压滤板一侧上，多个所述导电弹簧一一对应套设在多个限位柱上，限位柱对密封板的移动形成限位效果，避免密封板运动偏移影响密封板的工作效果。
优选地，两个所述压滤板相背一面边缘均固定连接有密封框，所述密封框内周侧与密封板外周侧与密封滑动配合，随密封板深入密封框，不仅对压滤板形成密封效果，同时对压滤板形成反冲作用，方便清理压滤板内的污泥，方便破碎清理压滤板表面的泥板。
优选地，所述清理机构包括清理气缸和刮板，所述清理气缸安装在处理箱外侧上，所述清理气缸输出端密封贯穿处理箱且固定连接有刮板，其中刮板顶部和底部抵靠在处理箱内顶部和底部上，其中刮板两侧位于排泥腔两端上，清理机构工作，清理气缸输出端推动刮板对两个压滤板相对一面和处理箱顶部和底部形成刮动效果，将泥块通过排泥管排出处理箱。
优选地，两个所述排泥腔靠近清理气缸一侧均连通有容纳槽，所述容纳槽开设在处理箱内壁上，其中刮板初始状态位于容纳槽内，方便容纳刮板，避免刮板对压滤板的运动造成阻碍。
与现有技术相比，本发明具备以下有益效果：
1、本发明中，通过密封组件可以控制是否密封压滤板，从而在控制两个挤压气缸工作时，一方面通过负压作用将污泥抽入处理箱内，另一方面对两个压滤板之间的污泥形成压滤处理效果，无需额外通过人工或抽吸泵进行污泥的运输；且在挤压气缸的一次往复工作中完成对污泥的两次压滤处理，有效提高了对污泥的压滤处理效率。
2、本发明中，通过设置密封组件，密封板在密封滑入密封框内时，对压滤板形成反冲效果，一方面减少於阻在压滤板内的污泥，一方面对压滤板上泥板形成气动冲击破碎，避免泥板粘附在压滤板上，方便泥板被清理；且省去了在排水管上安装控制阀，且在整个压滤过程中可以进行实时排水，提高排水效果，避免未排出的水分对压滤造成影响。
（发明人：王利春;马亚会）
