公布日：2023.11.17
申请日：2023.10.07
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F3/30(2023.01)N;C02F3/34(2023.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101
/30(2006.01)N
摘要
本发明涉及一种地埋化组合快装式污水处理设备系统，包括依次设置的格栅渠、沉砂池和污泥池组合罐、调节池罐、卧罐式处理设备、风机和电控系统组合单元及加药和紫外线消毒器集成单元；所述卧罐式处理设备包设置在罐体内依次连通的缺氧池、厌氧池、好氧池、中间池及沉淀池，其中缺氧池与厌氧池内均设置有悬浮球填料，所述好氧池内设置有聚氨酯填料，且其池底布置有曝气器，所述中间池内设置有与缺氧池连接的硝化液回流管及与沉淀池连接的管道混合器；所述沉淀池内设置有位于上方的斜管填料与位于下方的污泥锥斗，其中沉淀池通过污泥回流管路与缺氧池连接。本发明增强设备的脱氮除磷效果，提高对恶劣水质的适用能力。
权利要求书
1.一种地埋化组合快装式污水处理设备系统，其特征在于：包括依次设置的格栅渠、沉砂池和污泥池组合罐、调节池罐、卧罐式处理设备、风机和电控系统组合单元及加药和紫外线消毒器集成单元；所述格栅渠与沉砂池和污泥池组合罐连接，其中格栅渠包括箱体及倾斜设置在箱体内的多组格栅；所述沉砂池和污泥池组合罐包括玻璃钢罐I，其中玻璃钢罐I内通过隔板分隔成沉砂池与污泥池，且污泥池通过上清液管与调节池罐连接，所述沉砂池通过出水管与调节池罐连接；所述调节池罐包括内部设置有悬挂式填料的玻璃钢罐II，其中玻璃钢罐II内还设置有潜污泵，且潜污泵通过管道与缺氧池连接；所述卧罐式处理设备包设置在罐体内依次连通的缺氧池、厌氧池、好氧池、中间池及沉淀池，其中缺氧池与厌氧池内均设置有悬浮球填料，所述好氧池内设置有聚氨酯填料，且其池底布置有曝气器，所述中间池内设置有与缺氧池连接的硝化液回流管及与沉淀池连接的管道混合器；所述沉淀池内设置有位于上方的斜管填料与位于下方的污泥锥斗，其中沉淀池通过污泥回流管路与缺氧池连接；所述加药和紫外线消毒器集成单元包括壳体，其中沉淀池上的出液管穿过壳体，且出液管上设置有紫外线消毒器，所述壳体内设置有与出液管连接的PAC罐及备用碳源、碱源罐，所述PAC罐通过连接管与管道混合器连接，所述备用碳源、碱源罐通过连接管与缺氧池连接。
2.根据权利要求1所述的一种地埋化组合快装式污水处理设备系统，其特征在于：所述箱体内上游处格栅孔径大于下游处格栅孔径。
3.根据权利要求1所述的一种地埋化组合快装式污水处理设备系统，其特征在于：所述连接管上依次设置有计量泵及单向阀。
4.根据权利要求1所述的一种地埋化组合快装式污水处理设备系统，其特征在于：所述风机和电控系统组合单元中的风机通过管道与曝气管连接。
5.根据权利要求1所述的一种地埋化组合快装式污水处理设备系统，其特征在于：所述好氧池出水口设置滤筛。
发明内容
本发明的目的就是提供一种地埋化组合快装式污水处理设备系统。
本发明的技术问题主要通过下述技术方案得以解决：

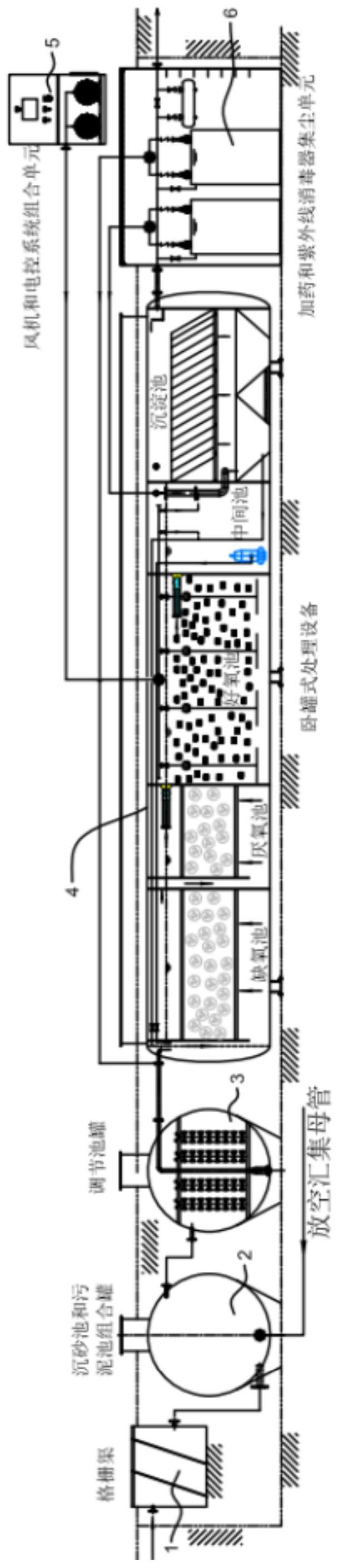

一种地埋化组合快装式污水处理设备系统，包括依次设置的格栅渠、沉砂池和污泥池组合罐、调节池罐、卧罐式处理设备、风机和电控系统组合单元及加药和紫外线消毒器集成单元；
所述格栅渠与沉砂池和污泥池组合罐连接，其中格栅渠包括箱体及倾斜设置在箱体内的多组格栅；
所述沉砂池和污泥池组合罐包括玻璃钢罐I，其中玻璃钢罐I内通过隔板分隔成沉砂池与污泥池，且污泥池通过上清液管与调节池罐连接，所述沉砂池通过出水管与调节池罐连接；
所述调节池罐包括内部设置有悬挂式填料的玻璃钢罐II，其中玻璃钢罐II内还设置有潜污泵，且潜污泵通过管道与缺氧池连接；
所述卧罐式处理设备包设置在罐体内依次连通的缺氧池、厌氧池、好氧池、中间池及沉淀池，其中缺氧池与厌氧池内均设置有悬浮球填料，所述好氧池内设置有聚氨酯填料，且其池底布置有曝气器，所述中间池内设置有与缺氧池连接的硝化液回流管及与沉淀池连接的管道混合器；所述沉淀池内设置有位于上方的斜管填料与位于下方的污泥锥斗，其中沉淀池通过污泥回流管路与缺氧池连接；
所述加药和紫外线消毒器集成单元包括壳体，其中沉淀池上的出液管穿过壳体，且出液管上设置有紫外线消毒器，所述壳体内设置有与出液管连接的PAC罐及备用碳源、碱源罐，所述PAC罐通过连接管与管道混合器连接，所述备用碳源、碱源罐通过连接管与缺氧池连接。
优选地，所述箱体内上游处格栅孔径大于下游处格栅孔径。
优选地，所述连接管上依次设置有计量泵及单向阀。
优选地，所述风机和电控系统组合单元中的风机通过管道与曝气管连接。
优选地，所述好氧池出水口设置滤筛。
本发明的有益效果是：本发明中各罐、设备壳体、管道、填料等结构件、工艺材料主要采用玻璃钢、PP/PE等轻质、耐腐蚀材质，钢材使用量少，避免了设备使用的腐蚀，使用寿命，其中厌氧池与缺氧池倒置，即污水先进缺氧池，回流硝化液在充足碳源条件下进行反硝化，脱氮效果佳；硝化液及沉淀池污泥两道回流，可大大减少生化区活性污泥的流失，使生化区维持在较高的污泥浓度，提高COD、氨氮的分解效果；污水在缺氧池进行反硝化后进入厌氧池，由于此时污水中不含硝态氮，溶解氧低，所以聚磷菌能很好的进行磷的释放，为在紧后的好氧池大量吸磷创造有利条件，从而实现污水除磷效果的大幅提高，减少除磷剂用量。
（发明人：肖建林;陈后兴;邱根萍;任国庆;罗青春;李亮;欧阳鹏程;幸志平;黄荣程;刘平燕;王锦福;董乔红;赖美慧;吉康宁;徐传航;曾宪花）
