公布日：2023.02.24
申请日：2022.10.31
分类号：C02F1/00(2023.01)I;C02F3/12(2023.01)I;B01D53/04(2006.01)I;C10L3/10(2006.01)I;C02F101/30(2006.01)N
摘要
本发明涉及污水处理技术领域，具体讲是一种颗粒污泥反应器，包括机箱，所述机箱从上至下依次设有第一反应室和第二反应室，所述第二反应室的底部设有排泥装置，所述排泥装置的上方设有布水装置，所述布水装置的上方设有第一反应腔；所述排泥装置包括横向丝杆滑台、纵向丝杆滑台、电动推杆和排泥板，所述纵向丝杆固定连接在所述第二反应室的一侧内壁，本发明通过设置排泥装置，为了能够提高工作效率，对机箱底部的污泥颗粒进行刮出，在阻尼器的作用下，避免电动推杆的推动力过大，对装置产生损坏,污泥颗粒可通过打开安装门，将其排出，避免后期人工慢慢清理，节约人工成本。
权利要求书

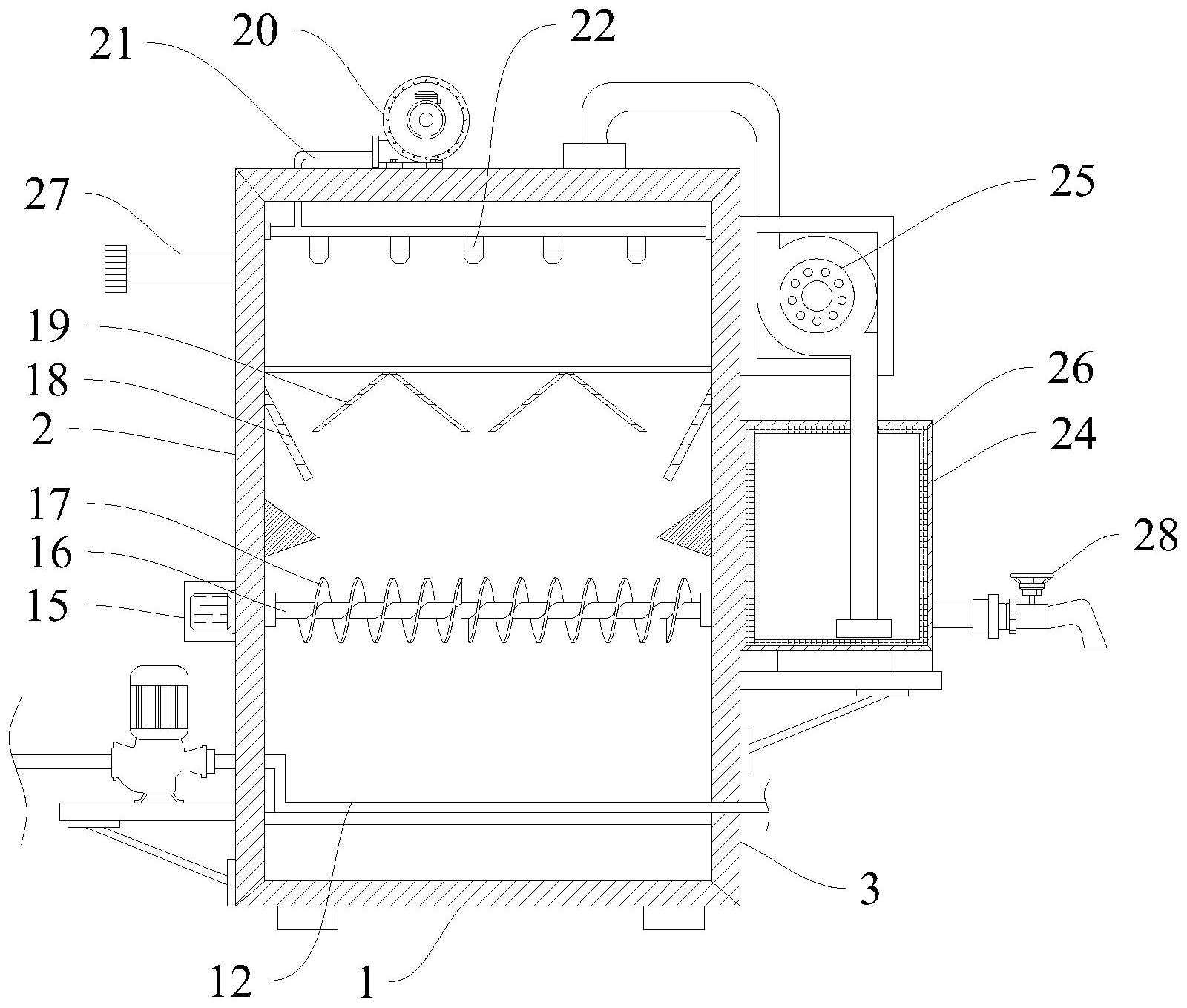

1.一种颗粒污泥反应器，其特征在于：包括机箱(1)，所述机箱(1)从上至下依次设有第一反应室(2)和第二反应室(3)，所述第二反应室(3)的底部设有排泥装置，所述排泥装置的上方设有布水装置，所述布水装置的上方设有第一反应腔；所述排泥装置包括横向丝杆滑台(4)、纵向丝杆滑台(5)、电动推杆(6)和排泥板(7)，所述纵向丝杆固定连接在所述第二反应室(3)的一侧内壁上，所述第二反应室(3)远离纵向丝杆滑台(5)的一侧开设有滑槽，所述纵向丝杆滑台(5)的移动端固定连接有横向丝杆滑台(4)，所述横向丝杆滑台(4)远离所述纵向丝杆滑台(5)的一端滑动连接所述滑槽，所述横向丝杆滑台(4)的移动端固定连接有电动推杆(6)，所述电动推杆(6)远离横向丝杆滑台(4)移动端的一侧固定连接有排泥板(7)。
2.根据权利要求1所述的一种颗粒污泥反应器，其特征在于：所述排泥板(7)包括连接板(30)、刮板(8)、导向杆(9)、阻尼器(10)和复位弹簧(11)，所述连接板(30)固定连接在所述电动推杆(6)的下方，所述连接板(30)与刮板(8)之间固定连接有若干阻尼器(10)，若干所述阻尼器(10)均水平设置，若干所述阻尼器(10)外均套设有复位弹簧(11)，若干所述阻尼器(10)的两侧均设有导向杆(9)，两个所述导向杆(9)分别固定连接在所述连接板(30)与刮板(8)之间，所述刮板(8)的底部呈锥形设置。
3.根据权利要求1所述的一种颗粒污泥反应器，其特征在于：所述布水装置包括连接主管(12)和若干排水分管(13)，所述连接主管(12)的入水端连通有若干水平设置的排水分管(13)，若干所述排水分管(13)上开设有若干漏孔(14)。
4.根据权利要求1所述的一种颗粒污泥反应器，其特征在于：所述第一反应腔的中部位置设有搅拌装置，所述搅拌装置包括伺服电机(15)、转杆(16)和转动叶(17)，所述转杆(16)的两端通过轴承固定连接在所述第一反应室(2)的两侧内壁上，所述伺服电机(15)的输出端与转杆(16)的一端固定连接，所述转杆(16)外套设有转动叶(17)。
5.根据权利要求1所述的一种颗粒污泥反应器，其特征在于：所述第二反应室(3)内设有三相分离器(18)和集气罩(19)，所述三相分离器(18)分别固定连接在所述第二反应室(3)的两侧内壁上，所述集气罩(19)通过安装架安装在所述第二反应室(3)的中部位置。
6.根据权利要求1所述的一种颗粒污泥反应器，其特征在于：所述第二反应室(3)的上方设有喷淋装置，所述喷淋装置包括第一水泵(20)、连接管(21)和喷淋头(22)，所述第一水泵(20)通过螺栓固定安装在所述机箱(1)的顶部，所述第一水泵(20)的出水端连接有水管，所述水管延伸至第二反应室(3)内腔的一端连通有若干喷淋头(22)。
7.根据权利要求1所述的一种颗粒污泥反应器，其特征在于：所述机箱(1)的一侧开设有出水管(27)，所述机箱(1)的顶部开设有排气管，所述排气管的延长端连通过滤装置，所述过滤装置包括净化箱(24)、气泵(25)和活性炭吸附板(26)，所述净化箱(24)通过安装架固定安装在所述机箱(1)的外侧壁上，所述气泵(25)的排气端延伸至净化箱(24)内腔，所述净化箱(24)的内腔侧壁上均安装有活性炭吸附板(26)，所述净化箱(24)的一侧外壁上连通有出气管，所述出气管上安装有控气阀(28)。
8.根据权利要求1所述的一种颗粒污泥反应器，其特征在于：所述第一反应室(2)外铰接有安装门(29)，所述安装门(29)上安装有把手。
发明内容
本发明的目的在于提供一种颗粒污泥反应器，以解决上述背景技术中提出的问题。
本发明的技术方案是：一种颗粒污泥反应器，包括机箱，所述机箱从上至下依次设有第一反应室和第二反应室，所述第二反应室的底部设有排泥装置，所述排泥装置的上方设有布水装置，所述布水装置的上方设有第一反应腔；所述排泥装置包括横向丝杆滑台、纵向丝杆滑台、电动推杆和排泥板，所述纵向丝杆固定连接在所述第二反应室的一侧内壁上，所述第二反应室远离纵向丝杆滑台的一侧开设有滑槽，所述纵向丝杆滑台的移动端固定连接有横向丝杆滑台，所述横向丝杆滑台远离所述纵向丝杆滑台的一端滑动连接所述滑槽，所述横向丝杆滑台的移动端固定连接有电动推杆，所述电动推杆远离横向丝杆滑台移动端的一侧固定连接有排泥板。
优选的，所述排泥板包括连接板、刮板、导向杆、阻尼器和复位弹簧，所述连接板固定连接在所述电动推杆的下方，所述连接板与刮板之间固定连接有若干阻尼器，若干所述阻尼器均水平设置，若干所述阻尼器外均套设有复位弹簧，若干所述阻尼器的两侧均设有导向杆，两个所述导向杆分别固定连接在所述连接板与刮板之间，所述刮板的底部呈锥形设置。
优选的，所述布水装置包括连接主管和若干排水分管，所述连接主管的入水端连通有若干水平设置的排水分管，若干所述排水分管上开设有若干漏孔。
优选的，所述第一反应腔的中部位置设有搅拌装置，所述搅拌装置包括伺服电机、转杆和转动叶，所述转杆的两端通过轴承固定连接在所述第一反应室的两侧内壁上，所述伺服电机的输出端与转杆的一端固定连接，所述转杆外套设有转动叶。
优选的，所述第二反应室内设有三相分离器和集气罩，所述三相分离器分别固定连接在所述第二反应室的两侧内壁上，所述集气罩通过安装架安装在所述第二反应室的中部位置。
优选的，所述第二反应室的上方设有喷淋装置，所述喷淋装置包括第一水泵、连接管和喷淋头，所述第一水泵通过螺栓固定安装在所述机箱的顶部，所述第一水泵的出水端连接有水管，所述水管延伸至第二反应室内腔的一端连通有若干喷淋头。
优选的，所述机箱的一侧开设有出水管，所述机箱的顶部开设有排气管，所述排气管的延长端连通过滤装置，所述过滤装置包括净化箱、气泵和活性炭吸附板，所述净化箱通过安装架固定安装在所述机箱的外侧壁上，所述气泵的排气端延伸至净化箱内腔，所述净化箱的内腔侧壁上均安装有活性炭吸附板，所述净化箱的一侧外壁上连通有出气管，所述出气管上安装有控气阀。
优选的，所述第一反应室外铰接有安装门，所述安装门上安装有把手。
本发明还提供了一种颗粒污泥反应器，所述颗粒污泥反应还包括以下步骤：
步骤1：有机废水从机箱的一侧进入到布水装置中，由若干排水管被输送至第二反应室内，与第二反应室内的好氧颗粒生物污泥混合，此时，大部分有机物在此被降解，产生大量沼气；搅拌装置中的伺服电机驱动转杆带动转动叶反复旋转，在搅拌装置的辅助搅拌作用下，加速第一反应腔内的反应生成速度；此时，沼气被三相分离器收集，由于产气量大和液相上升流速较快，形成了气、固、液混合流体，继续在第一反应室内发生反应，在重力的作用下，污泥颗粒掉落至第二反应室的底部，气体由气泵输送至净化箱内，水体由出水管向外排出。
步骤2：为了能够提高沼气纯度，被气泵泵入净化箱内的气体，在活性炭吸附板的作用下，其内部杂质被进一步的吸附，随后，被净化的气体由控气阀控制向外排出。
步骤3：在反应生成之后，机箱的底部堆积有许多污泥颗粒，为了能够提高工作效率，纵向丝杆滑台的移动端驱动横向丝杆滑台纵向运动，而横向丝杆滑台驱动排泥板横向移动，电动推杆驱动下方的刮板，对机箱底部的污泥颗粒进行刮出，在阻尼器的作用下，避免电动推杆的推动力过大，对装置产生损坏,污泥颗粒可通过打开安装门，将其排出。
步骤4：在排泥结束之后，第一水泵通过连接外部水源，通过连接的若干喷淋头对机箱内腔进行喷洗，避免污泥颗粒堆积在机箱底部，影响后期的工作。
本发明通过改进在此提供一种颗粒污泥反应器，与现有技术相比，具有如下改进及优点：
其一：本发明通过设置排泥装置，在反应生成之后，机箱的底部堆积有许多污泥颗粒，为了能够提高工作效率，避免后期人工慢慢清理，节约人工成本，纵向丝杆滑台的移动端驱动横向丝杆滑台纵向运动，而横向丝杆滑台驱动排泥板横向移动，电动推杆驱动下方的刮板，对机箱底部的污泥颗粒进行刮出，在阻尼器的作用下，避免电动推杆的推动力过大，对装置产生损坏,污泥颗粒可通过打开安装门，将其排出。
其二：本发明通过设置过滤装置，为了能够提高沼气纯度，被气泵泵入净化箱内的气体，在活性炭吸附板的作用下，其内部杂质被进一步的吸附。
其三：本发明通过设置喷淋装置能够及时的对机箱1内壁进行喷洗，避免污泥颗粒堆积在机箱1底部，影响后期工作。
（发明人：刘亮;苑芯茹;张萌）
