公布日：2023.11.28
申请日：2023.10.26
分类号：C02F1/461(2023.01)I;C02F1/00(2023.01)I;C02F101/16(2006.01)N;C02F101/22(2006.01)N
摘要
本发明公开了一种能够电极自动清理的棕化废水处理电解池，涉及棕化废水处理电解池领域,包括池体，所述池体内间隔设置有多片相互平行的阳极板，所述池体内壁在对应阳极板两侧的位置处设置有竖向的轨道，所述轨道上滑动连接有滑台，所述阳极板两侧的滑台之间连接有两根框架，两根所述框架相互平行，且分别对应阳极板的两面，滑台之间在框架的下方转动设置有铲片，所述池体内设置有用于驱动滑台上下滑动的驱动结构。本发明通过在电解池内壁对应阳极板的位置处设置竖向的轨道，利用轨道上的齿条与框架上的齿轮结构相互配合，实现框架上的铲片在上下升降的过程中清理阳极板，大幅延长了电解池开池处理的周期，提升了棕化废水处理的工作效率。
权利要求书

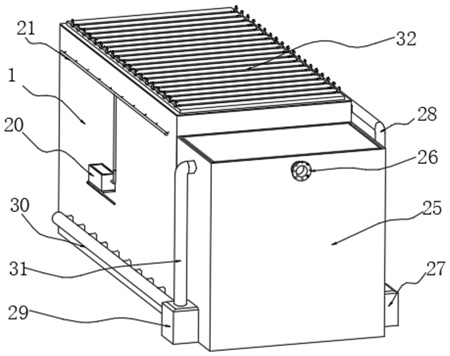

1.一种能够电极自动清理的棕化废水处理电解池，包括池体（1），所述池体（1）内间隔设置有多片相互平行的阳极板（2），其特征在于：所述池体（1）内壁在对应阳极板（2）两侧的位置处设置有竖向的轨道（5），所述轨道（5）上滑动连接有滑台（6），所述阳极板（2）两侧的滑台（6）之间连接有两根框架（9），两根所述框架（9）相互平行，且分别对应阳极板（2）的两面，所述滑台（6）之间在框架（9）的下方转动设置有长度相同的第一转臂（10）与第二转臂（11），所述阳极板（2）两侧滑台（6）上的第一转臂（10）与第二转臂（11）之间转动连接有用于剐蹭阳极板（2）的铲片（12），所述第二转臂（11）的转轴上皆固定设置有传动齿轮（14），所述传动齿轮（14）相互啮合，其中一根第二转臂（11）的转轴穿过滑台（6）并连接有驱动齿轮（8），所述轨道（5）上设置有竖直且与驱动齿轮（8）啮合的齿条（7），所述池体（1）内设置有用于驱动滑台（6）上下滑动的驱动结构，当所述滑台（6）在向下运动的时候，所述铲片（12）间歇的向上抹阳极板（2），而当所述滑台（6）向上运动时，所述铲片（12）间歇向下铲阳极板（2），所述池体（1）的外壁固定设置有加药箱（20），所述加药箱（20）内部设置有抽液泵，且利用抽液泵连接有分药管（21）与储液罐，所述分药管（21）包括一根主管与多个与阳极板（2）一一对应的出口，且延伸进入池体（1）内，所述分药管（21）的出口皆连接有输药管（22），所述输药管（22）为橡胶管且长度大于池体（1）的高度，所述输药管（22）的另一端连接有散药管（23），所述散药管（23）与框架（9）长度相等且固定在框架（9）上，所述散药管（23）上间隔设置有散药口（24），所述输药管（22）的中部至靠近分药管（21）的部分皆被固定结构固定在池体（1）的内壁，且与平行于轨道（5），而所述输药管（22）的中部至靠近散药管（23）的部分未被固定，所述第一转臂（10）与第二转臂（11）相互平行，且第一转臂（10）的高度高于第二转臂（11），所述铲片（12）倾斜于阳极板（2）表面，所述轨道（5）的底端未设置齿条（7），所述驱动齿轮（8）运动到轨道（5）的底端位置处与齿条（7）脱离啮合，所述第二转臂（11）所连接的传动齿轮（14）相互之间始终处于啮合状态。
2.根据权利要求1所述的能够电极自动清理的棕化废水处理电解池，其特征在于：所述铲片（12）上间隔开设有铲片开口（13）。
3.根据权利要求1所述的能够电极自动清理的棕化废水处理电解池，其特征在于：所述池体（1）外的顶端设置有驱动电机（15），所述池体（1）内的侧壁固定有安装台（16），所述安装台（16）上设置有传动杆（17），其中一根所述传动杆（17）伸出池体（1）与驱动电机（15）的输出端相接，两根所述传动杆（17）之间通过传动结构连接，且沿着轴线方向间隔设置有斜齿轮，所述传动杆（17）利用斜齿轮驱动竖直设置在池体（1）内的螺杆（18）转动，所述螺杆（18）设置在轨道（5）的一旁且平行于轨道（5），所述螺杆（18）上连接有能够上下滑动的升降块（19），所述升降块（19）与滑台（6）固定连接。
4.根据权利要求1所述的能够电极自动清理的棕化废水处理电解池，其特征在于：所述滑台（6）上的两个第一转臂（10）的转动反向相反，且初始的转动角度相差一百八十度。
发明内容
基于此，本发明的目的是提供一种能够电极自动清理的棕化废水处理电解池，以解决现有技术中处理棕化废水的电解池存在不便清理阳极板上阳极泥的技术问题。
为实现上述目的，本发明提供如下技术方案：一种能够电极自动清理的棕化废水处理电解池，包括池体，所述池体内间隔设置有多片相互平行的阳极板，所述池体内壁在对应阳极板两侧的位置处设置有竖向的轨道，所述轨道上滑动连接有滑台，所述阳极板两侧的滑台之间连接有两根框架，两根所述框架相互平行，且分别对应阳极板的两面，所述滑台之间在框架的下方转动设置有长度相同的第一转臂与第二转臂，所述阳极板两侧滑台上的第一转臂与第二转臂之间转动连接有用于剐蹭阳极板的铲片，所述第二转臂的转轴上皆固定设置有传动齿轮，所述传动齿轮相互啮合，其中一根第二转臂的转轴穿过滑台并连接有驱动齿轮，所述轨道上设置有竖直且与驱动齿轮啮合的齿条，所述池体内设置有用于驱动滑台上下滑动的驱动结构。
通过采用上述技术方案，通过在电解池内壁对应阳极板的位置处设置竖向的轨道，在轨道上滑动连接平行于阳极板的框架，利用轨道上的齿条与框架上的齿轮结构相互配合，实现框架上的铲片在上下升降的过程中清理阳极板，进而保持阳极板能够持续高效参与棕化废水处理工作，使阳极泥落入到电解池的池底，大幅延长了电解池开池处理的周期，提升了棕化废水处理的工作效率。
本发明进一步设置为，所述第一转臂与第二转臂相互平行，且第一转臂的高度高于第二转臂，所述铲片倾斜于阳极板表面。
通过采用上述技术方案，使得第二转臂在转动的时候能够通过铲片带动第一转臂转动，第一转臂、第二转臂、铲片以及滑台相当于共同组成了一个四连杆结构，其中第一转臂与第二转臂始终保持平行，在转动状态的第二转臂的驱动下，能够使铲片间隙剐蹭阳极板，在滑台上下升降的过程中对阳极板上的阳极泥等阳极泥进行清理，以保证电解池处理棕化废水的效率。
本发明进一步设置为，所述轨道的底端未设置齿条，所述驱动齿轮运动到轨道的底端位置处与齿条脱离啮合，所述第二转臂所连接的传动齿轮相互之间始终处于啮合状态。
通过采用上述技术方案，轨道的底端未设置齿条，当滑台向下运动到轨道的底端时，由于驱动齿轮在滑台向下运动的时候处于转动的状态，驱动齿轮因惯性还会转动一定的角度，在滑台再次向上运动时，驱动齿轮会重新与齿条啮合，但是驱动齿轮最先接触齿条的齿大概率不会和之前一致，相当于驱动齿轮调整并转动的一定的角度，使得滑台的每次升降铲片都尽可能的铲除阳极板上不同位置处的阳极泥，进而避免滑台每次升降都仅铲除阳极板上相同位置处的阳极泥，使得铲片能够更好的铲除阳极板上的阳极泥，而始终处于啮合状态的传动齿轮能够保证阳极板两侧的铲片间歇接触阳极板，当其中一个铲片接触阳极板时会使阳极板产生小幅度的形变，改形变在阳极板的弹性形变范围内，不会对阳极板造成损伤，但是能够很好的去除阳极板上的阳极泥，因传动齿轮相互啮合，且铲片初始时并不是同时接触阳极板，进而有效避免铲片同时接触阳极板而对阳极板造成刮伤，延长了阳极板的使用寿命。
本发明进一步设置为，所述铲片上间隔开设有铲片开口。
通过采用上述技术方案，铲片将阳极板上的阳极泥刮下后，为了避免阳极泥在铲片上堆积，影响铲片的下一次刮除阳极泥工作，被刮下的阳极泥能够很好的从铲片开口中通过，最终沉入到电解池的池底。
本发明进一步设置为，所述池体外的顶端设置有驱动电机，所述池体内的侧壁固定有安装台，所述安装台上设置有传动杆，其中一根所述传动杆伸出池体与驱动电机的输出端相接，两根所述传动杆之间通过传动结构连接，且沿着轴线方向间隔设置有斜齿轮，所述传动杆利用斜齿轮驱动竖直设置在池体内的螺杆转动，所述螺杆设置在轨道的一旁且平行于轨道，所述螺杆上连接有能够上下滑动的升降块，所述升降块与滑台固定连接。
通过采用上述技术方案，利用驱动电机配合传动结构使得螺杆转动，且由于螺杆上的升降块固定连接在滑台上，进而能够控制螺杆的转动便能够控制滑台的升降。
本发明进一步设置为，所述池体的外壁固定设置有加药箱，所述加药箱内部设置有抽液泵，且利用抽液泵连接有分药管与储液罐，所述分药管包括一根主管与多个与阳极板一一对应的出口，且延伸进入池体内，所述分药管的出口皆连接有输药管，所述输药管为橡胶管且长度大于池体的高度，所述输药管的另一端连接有散药管，所述散药管与框架长度相等且固定在框架上，所述散药管上间隔设置有散药口。
通过采用上述技术方案，加药箱内的储液罐内存有用于增加棕化废水处理效率的化学药剂，在抽液泵工作时能够将化学药剂依次通过分药管、输药管以及散药管后，从散药管上均匀间隔设置的散药口中流入到池体内部，由于滑台能够在池体内上下滑动，因此在滑台上下滑动时，固定连接在滑台之间的框架也能够上下移动，进而使得散药管在池体内上下移动，散药管在上下移动的过程中化学药剂不断从散药口中流至池体内，使得化学药剂均匀且快速的分布至电解池内部，有效加快了电解池处理棕化废水的效率。
本发明进一步设置为，所述输药管的中部至靠近分药管的部分皆被固定结构固定在池体的内壁，且与平行于轨道，而所述输药管的中部至靠近散药管的部分未被固定。
通过采用上述技术方案，一半被固定在池体内壁上的输药管能够在保证正常输药的前提下，尽可能的维持在固定的位置，避免输药管在池体内四处移动。
本发明进一步设置为，所述滑台上的两个第一转臂的转动反向相反，且初始的转动角度相差一百八十度。
通过采用上述技术方案，因为第一转臂的初始转动角度刚好相差一百八十度，因此在铲片在运动的过程中，阳极板一侧的铲片在与阳极板接触的时候，另一侧的铲片处于最远离阳极板的位置处，进而有效的避免了阳极板发生弹性形变而使得未接触铲片的一面接触到另一片铲片而使阳极板发生损伤。
综上所述，本发明主要具有以下有益效果：
1、本发明通过在电解池内壁对应阳极板的位置处设置竖向的轨道，在轨道上滑动连接平行于阳极板的框架，利用轨道上的齿条与框架上的齿轮结构相互配合，实现框架上的铲片在上下升降的过程中清理阳极板，进而保持阳极板能够持续高效参与棕化废水处理工作，使阳极泥落入到电解池的池底，大幅延长了电解池开池处理的周期，提升了棕化废水处理的工作效率；
2、本发明通过在框架上同时固定设置加液管道，利用软管为加液管道供给化学药剂，使化学药剂能够更为均匀且快速的扩散在电解池中，进而在处理棕化废水中的铜离子时也能够高效去除棕化废水中的氨氮等杂质，进一步提升了棕化废水的处理效率。
（发明人：胡兵;张愿;吴楚任）
