公布日：2024.06.04
申请日：2024.04.16
分类号：C02F1/00(2023.01)I;B01F27/70(2022.01)I;B01D29/03(2006.01)I
摘要
本发明提供高效生化纤维束膜一体化污水处理设备，辅助搅拌机构包括叶片、连杆和套环，叶片环绕于搅拌轴的两端，连杆处于叶片之间，套环滑动套装于连杆的外侧，叶片呈弧形设置，叶片呈水平排布于搅拌轴的外侧，叶片设有10-20个，叶片之间均设有连杆，连杆与叶片配套设置，连杆呈横向排布，连杆外侧均旋转有套环，连杆呈圆柱状，搅拌轴旋转时，叶片和连杆同步旋转，套环朝远离变形层的一侧滑动，变形层和侧板整体回位，此时侧板之间间距增大，侧板侧面的延伸杆同步滑动，使得延伸杆能够于壳体内部呈水平滑动，在延伸杆滑动过程中能够对污水形成水平辅助搅拌，利用上述步骤能够对壳体内部污水形成多方位搅拌，提高搅拌效率。
权利要求书

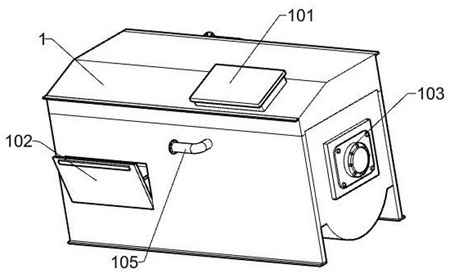

1.高效生化纤维束膜一体化污水处理设备，包括壳体（1），其特征在于：该壳体（1）的上端贯穿有进料斗（101），所述壳体（1）的正面通过铰链铰接有出料板（102），所述壳体（1）的两侧转动有搅拌部件（103），所述搅拌部件（103）的内侧旋转有搅拌轴（2），所述壳体（1）的正面贯穿有进气管（104），所述壳体（1）背面的两端贯穿有出气管（104），所述壳体（1）内部的上端安装有格栅（106），所述壳体（1）内部的下端环绕有加热管（107）；壳体（1）和搅拌轴（2），壳体（1）内部开设有槽体，搅拌轴（2）呈横向旋转于槽体的内部，搅拌轴（2）的外侧设有辅助搅拌机构；进料斗（101），进料斗（101）的上端活动嵌套对接有密封盖，进料斗（101）的下端与格栅（106）呈垂直对应；出料板（102），壳体（1）靠近出料板（102）的一侧开设有开口，出料板（102）处于壳体（1）正面的下端，出料板（102）通过铰链呈90°摆动；搅拌部件（103），搅拌部件（103）包括电机和外壳，外壳包裹于电机的外侧，电机通过电源线与电源回路连接，搅拌部件（103）的电机带动搅拌轴（2）呈360°旋转；格栅（106），格栅（106）与壳体（1）的槽体呈垂直对应；加热管（107），加热管（107）环绕于壳体（1）槽体内部的下端，加热管（107）通过电源线与电源回路连接，加热管（107）呈水平均匀排布；所述辅助搅拌机构包括叶片（201）、连杆（202）和套环（203），叶片（201）环绕于搅拌轴（2）的两端，连杆（202）处于叶片（201）之间，套环（203）滑动套装于连杆（202）的外侧。
2.根据权利要求1所述的环保型污泥脱水干化回收装置，其特征在于：所述叶片（201）呈弧形设置，叶片（201）呈水平排布于搅拌轴（2）的外侧，叶片（201）设有10-20个，叶片（201）之间均设有连杆（202）。
3.根据权利要求1所述的环保型污泥脱水干化回收装置，其特征在于：所述连杆（202）与叶片（201）配套设置，连杆（202）呈横向排布，连杆（202）外侧均旋转有套环（203），连杆（202）呈圆柱状，搅拌轴（2）旋转时，叶片（201）和连杆（202）同步旋转。
4.根据权利要求1所述的环保型污泥脱水干化回收装置，其特征在于：所述套环（203）呈椭圆状，套环（203）的两端与连杆（202）呈滑动套装，套环（203）于连杆（202）的外侧呈旋转滑动。
5.根据权利要求1所述的环保型污泥脱水干化回收装置，其特征在于：所述辅助搅拌机构还包括侧板（3）、变形层（301）和延伸杆（302），侧板（3）镶嵌于搅拌轴（2）的外侧，变形层（301）镶嵌于侧板（3）之间，延伸杆（302）处于侧板（3）远离变形层（301）的一侧。
6.根据权利要求5所述的环保型污泥脱水干化回收装置，其特征在于：所述变形层（301）与套环（203）呈垂直对应；侧板（3），侧板（3）与套环（203）呈垂直对应，侧板（3）每两个呈一组，侧板（3）每组均与变形层（301）配套设置，侧板（3）每组组合呈“八”状。
7.根据权利要求5所述的环保型污泥脱水干化回收装置，其特征在于：所述延伸杆（302）排布于侧板（3）的一侧，延伸杆（302）与侧板（3）配套设置。
8.根据权利要求1所述的环保型污泥脱水干化回收装置，其特征在于：所述壳体（1）内壁上端的两侧安装有支架（4），所述支架（4）的内侧滑动对接有滑动架（401）。
9.根据权利要求8所述的环保型污泥脱水干化回收装置，其特征在于：所述支架（4）的一端呈圆筒状，该端与套环（203）呈垂直对应，支架（4）与格栅（106）的下端间隔1-2cm，支架（4）与滑动架（401）配套设置。
10.根据权利要求8所述的环保型污泥脱水干化回收装置，其特征在于：所述滑动架（401）的两端均呈圆球状，滑动架（401）的上端直径大于滑动架（401）下端直径3-5cm，滑动架（401）滑动延伸至支架（4）的一端。
发明内容
为解决上述技术问题，本发明提供高效生化纤维束膜一体化污水处理设备，以解决上述背景技术中描述问题。
本发明高效生化纤维束膜一体化污水处理设备的目的与功效，由以下具体技术手段达成：高效生化纤维束膜一体化污水处理设备，包括壳体，该壳体的上端贯穿有进料斗，所述壳体的正面通过铰链铰接有出料板，所述壳体的两侧转动有搅拌部件，所述搅拌部件的内侧旋转有搅拌轴，所述壳体的正面贯穿有进气管，所述壳体背面的两端贯穿有出气管，所述壳体内部的上端安装有格栅，所述壳体内部的下端环绕有加热管。
进一步的，所述壳体内部开设有槽体，搅拌轴呈横向旋转于槽体的内部，搅拌轴的外侧设有辅助搅拌机构。
进一步的，所述进料斗的上端活动嵌套对接有密封盖，进料斗的下端与格栅呈垂直对应。
进一步的，所述壳体靠近出料板的一侧开设有开口，出料板处于壳体正面的下端，出料板通过铰链呈90°摆动。
进一步的，所述搅拌部件包括电机和外壳，外壳包裹于电机的外侧，电机通过电源线与电源回路连接，搅拌部件的电机带动搅拌轴呈360°旋转。
进一步的，所述格栅与壳体的槽体呈垂直对应，格栅为高效生化纤维束膜材质。
进一步的，所述加热管环绕于壳体槽体内部的下端，加热管通过电源线与电源回路连接，加热管呈水平均匀排布。
进一步的，所述辅助搅拌机构包括叶片、连杆和套环，叶片环绕于搅拌轴的两端，连杆处于叶片之间，套环滑动套装于连杆的外侧。
进一步的，所述叶片呈弧形设置，叶片呈水平排布于搅拌轴的外侧，叶片设有10-20个，叶片之间均设有连杆。
进一步的，所述连杆与叶片配套设置，连杆呈横向排布，连杆外侧均旋转有套环，连杆呈圆柱状，搅拌轴旋转时，叶片和连杆同步旋转。
进一步的，所述套环呈椭圆状，套环的两端与连杆呈滑动套装，套环于连杆的外侧呈旋转滑动。
进一步的，所述辅助搅拌机构还包括侧板、变形层和延伸杆，侧板镶嵌于搅拌轴的外侧，变形层镶嵌于侧板之间，延伸杆处于侧板远离变形层的一侧。
进一步的，所述变形层与套环呈垂直对应，变形层为橡胶材质。
进一步的，所述侧板与套环呈垂直对应，侧板每两个呈一组，侧板每组均与变形层配套设置，侧板每组组合呈“八”状，侧板与变形层材质相同。
进一步的，所述延伸杆排布于侧板的一侧，延伸杆与侧板配套设置。
进一步的，所述壳体内壁上端的两侧安装有支架，所述支架的内侧滑动对接有滑动架。
进一步的，所述支架的一端呈圆筒状，该端与套环呈垂直对应，支架与格栅的下端间隔1-2cm，支架与滑动架配套设置。
进一步的，所述滑动架的两端均呈圆球状，滑动架的上端直径大于滑动架下端直径3-5cm，滑动架滑动延伸至支架的一端。
有益效果：1.搅拌轴于壳体的内部呈360°旋转，搅拌轴旋转时叶片和连杆同步旋转，由于连杆呈横向排布，并套环呈椭圆状，套环的两端与连杆呈滑动套装，连杆于搅拌轴的外侧旋转，旋转时产生离心力，使得套环能够于连杆的外侧呈垂直旋转滑动，套环能够朝远离连杆的一侧滑动延伸，随着连杆的旋转，套环能够利用自身旋转惯性，套环于连杆的外侧呈360°旋转滑动，进而辅助搅拌轴对壳体内部污水形成延伸搅拌，避免了现有污水处理设备在搅拌时，搅拌部件位置固定，无法在搅拌过程中形成延伸搅拌；2.当套环朝变形层的一侧滑动时，变形层能够呈弯曲变形，此时侧板于搅拌轴一端的两侧收缩，侧板两侧的间距缩短，侧板能够带动延伸杆呈水平滑动，利用延伸杆的滑动，能够对壳体内部的污水形成水平冲击；3.随后套环朝远离变形层的一侧滑动，变形层和侧板整体回位，此时侧板之间间距增大，侧板侧面的延伸杆同步滑动，使得延伸杆能够于壳体内部呈水平滑动，在延伸杆滑动过程中能够对污水形成水平辅助搅拌，利用上述步骤能够对壳体内部污水形成多方位搅拌，提高搅拌效率；4.支架的一端呈圆筒状，该端与套环呈垂直对应，方便套环处于搅拌轴上端时，套环能够朝上冲击至支架的下端，进而挤压至滑动架的下端，辅助滑动架快速向上滑动，由于支架与格栅的下端间隔1-2cm，因此滑动架向上滑动后能够击打至格栅的下端，套环旋转移动至滑动架的侧面后，套环无法击打至滑动架的下端，随着搅拌轴的旋转，套环能够再次击打至滑动架的下端，进而重复上述步骤，格栅内部粉尘能够向下掉落至壳体的内部，防止格栅内部堵塞的情况。
（发明人：辛钧启;吴一兵;危瑞菊;涂一帆;涂一菲;涂国强;吴一福;敖小俊;邓红云;刘嗣耀;朱恩来;罗细苟;刘佳;冯智;朱双霞;曾凡剑;袁春洪;陈孝强;钟梅春;陈欢欢;李欣;童容英）
