公布日：2023.11.17
申请日：2023.08.15
分类号：C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F27/85(2022.01)I;B01D29/92(2006.01)I;B01D35/30(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I;
C02F101/20(2006.01)N
摘要
本发明公开了一种沉淀废水多级收集稀土罐及其方法，涉及过滤收集技术领域，包括壳体组件、搅拌组件，所述壳体组件上安装有阀门组件、分离组件、排水组件，所述阀门组件包括安装在壳体组件上用于输送废水的球阀组件，所述阀门组件还包括安装在壳体组件上用于连接传动的连接组件，所述分离组件包括安装在壳体组件上用于固液分离的过滤组件，所述分离组件还包括安装在壳体组件上用于导出沉淀物的导料组件；通过排水组件和阀门组件配合，能够对收集装置中的废水进行间歇导入和导出，确保了废水过滤和沉淀物收集的效果，并且确保了废水和处理剂的充分反应。
权利要求书
1.一种沉淀废水多级收集稀土罐，包括壳体组件（1）、搅拌组件（5），其特征在于：所述壳体组件（1）上安装有阀门组件（2）、分离组件（3）、排水组件（4），所述阀门组件（2）包括安装在壳体组件（1）上用于输送废水的球阀组件，所述阀门组件（2）还包括安装在壳体组件（1）上用于连接传动的连接组件，所述分离组件（3）包括安装在壳体组件（1）上用于固液分离的过滤组件，所述分离组件（3）还包括安装在壳体组件（1）上用于导出沉淀物的导料组件，所述排水组件（4）包括滑动安装在壳体组件（1）上的存水箱I（401），所述存水箱I（401）上固定安装有齿条I（404），所述齿条I（404）与壳体组件（1）滑动安装，所述存水箱I（401）上固定安装有固定座II（407），所述固定座II（407）上弹簧连接有滑动齿条I（406），所述滑动齿条I（406）与存水箱I（401）滑动安装，所述存水箱I（401）上滑动安装有滑动支架II（402），所述滑动支架II（402）上固定安装有浮箱I（403），所述存水箱I（401）上转动安装有转动轴VII（409），所述转动轴VII（409）上固定安装有扭簧I（408）、齿轮II（410），所述转动轴VII（409）上转动安装有卡接板I（411），所述扭簧I（408）第一端固定安装在转动轴VII（409）上，所述扭簧I（408）第二端固定安装在卡接板I（411）上，所述齿轮II（410）与滑动齿条I（406）间歇啮合。
2.根据权利要求1所述的一种沉淀废水多级收集稀土罐，其特征在于：所述排水组件（4）还包括弹簧连接在壳体组件（1）上的弹簧支座I（412），所述弹簧支座I（412）与存水箱I（401）接触连接，所述存水箱I（401）上设有出水口，所述出水口与壳体组件（1）配合用于排出废水，所述排水组件（4）还包括转动安装在壳体组件（1）上的转动轴VI（405），所述转动轴VI（405）上固定安装有齿轮，所述齿条I（404）与转动轴VI（405）上的齿轮间歇啮合，所述转动轴VI（405）上还固定安装有传动轮。
3.根据权利要求1所述的一种沉淀废水多级收集稀土罐，其特征在于：所述球阀组件包括固定安装在壳体组件（1）上的输水管I（201），所述输水管I（201）上转动安装有转动轴I（202），所述转动轴I（202）上固定安装有球阀I（203）、齿轮I（204），所述转动轴I（202）与壳体组件（1）转动安装，所述球阀组件还包括转动安装在壳体组件（1）上的转动轴II（210），所述转动轴II（210）上固定安装有球阀II（211），所述转动轴II（210）上设有滑槽。
4.根据权利要求1所述的一种沉淀废水多级收集稀土罐，其特征在于：所述连接组件包括滑动安装在壳体组件（1）上的滑动支架I（205），所述滑动支架I（205）上固定安装有齿条板，所述滑动支架I（205）上的齿条与齿轮I（204）间歇啮合，所述滑动支架I（205）上固定安装有浮球杆I（209），所述滑动支架I（205）上还固定安装有弹簧I（206），所述弹簧I（206）第一端与滑动支架I（205）固定安装，所述弹簧I（206）第二端与壳体组件（1）固定安装，所述连接组件还包括转动安装在壳体组件（1）上的丝杠I（208），所述丝杠I（208）上螺纹连接有滑动卡板I（207），所述滑动卡板I（207）与壳体组件（1）滑动安装，所述滑动卡板I（207）与滑动支架I（205）间歇配合，所述丝杠I（208）上固定安装有传动轮。
5.根据权利要求1所述的一种沉淀废水多级收集稀土罐，其特征在于：所述过滤组件包括固定安装在壳体组件（1）上的电机I（301）、导板I（302），所述电机I（301）输出轴上固定安装有丝杆，所述电机I（301）输出轴上的丝杆与导板I（302）转动安装，所述电机I（301）输出轴上的丝杆上螺纹连接有移动滤网I（309），所述移动滤网I（309）与导板I（302）滑动安装，所述导板I（302）上固定安装有滤板I（306）、导流框I（315）。
6.根据权利要求5所述的一种沉淀废水多级收集稀土罐，其特征在于：所述过滤组件还包括滑动安装在壳体组件（1）上的滑动杆I（305），转动安装在壳体组件（1）上的转动轴III（303），所述转动轴III（303）上固定安装有扇叶轮，所述转动轴III（303）上还固定安装有偏心轮I（304），所述偏心轮I（304）与滑动杆I（305）滑动连接，所述滑动杆I（305）上固定安装有齿条架I（307），所述齿条架I（307）设有滑动槽I（321），所述滑动槽I（321）上弹簧连接有刮板I（308）。
7.根据权利要求1所述的一种沉淀废水多级收集稀土罐，其特征在于：所述导料组件包括转动安装在壳体组件（1）上的转动轴IV（313）、转动轴V（316），所述转动轴IV（313）上固定安装有凸轮I（314），所述转动轴IV（313）上还固定安装有传动轮，所述转动轴V（316）上固定安装有传动轮，所述转动轴V（316）上还固定安装有齿轮，所述转动轴V（316）上的齿轮与齿条架I（307）间歇啮合，所述转动轴V（316）的传动轮上固定安装有连接绳I（312），所述连接绳I（312）与转动轴IV（313）上的传动轮进行带传动，所述连接绳I（312）上固定安装有刮板II（310），所述刮板II（310）与1滑动安装，所述刮板II（310）上固定安装有弹簧II（311），所述弹簧II（311）第一端与壳体组件（1）固定安装，所述弹簧II（311）第二端与刮板II（310）固定安装。
8.根据权利要求7所述的一种沉淀废水多级收集稀土罐，其特征在于：所述导料组件还包括固定安装在壳体组件（1）上的固定座I（317），所述固定座I（317）上弹簧连接有滑动架I（318），所述滑动架I（318）上滑动安装有导料框I（319），所述导料框I（319）与过滤组件弹簧连接，所述导料组件还包括活动连接在壳体组件（1）上用于收集沉淀物的储存框I（320）。

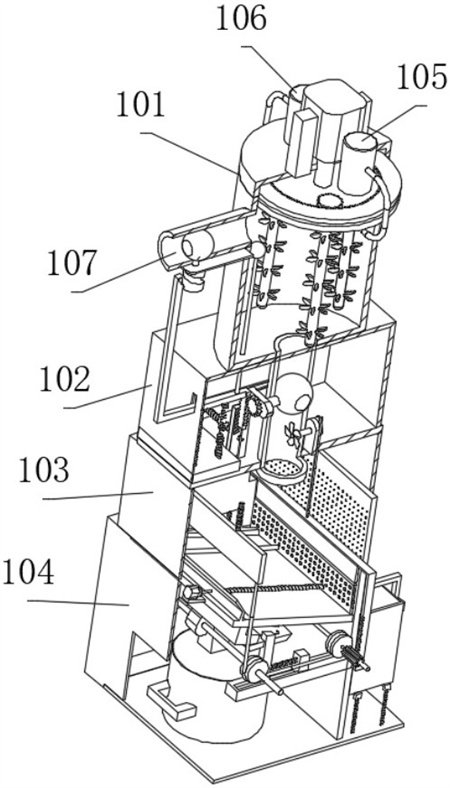

9.一种使用如权利要求1至8任意一项所述的一种沉淀废水多级收集稀土罐的使用方法，其特征在于，包括以下步骤：步骤一、向壳体I（101）中通入废水和处理剂，启动搅拌组件（5）对废水和处理剂进行搅拌混合；步骤二、通过阀门组件（2）对混合的废水进行转移，启动过滤组件对废水进行过滤，启动导料组件对沉淀物进行收集；步骤三、通过排水组件（4）对过滤后的废水进行排出，进而触发阀门组件（2）重新向壳体I（101）中供入新的废水。
发明内容
针对上述问题，本发明提供如下技术方案：一种沉淀废水多级收集稀土罐，包括壳体组件、搅拌组件，所述壳体组件上安装有阀门组件、分离组件、排水组件，所述阀门组件包括安装在壳体组件上用于输送废水的球阀组件，所述阀门组件还包括安装在壳体组件上用于连接传动的连接组件，所述分离组件包括安装在壳体组件上用于固液分离的过滤组件，所述分离组件还包括安装在壳体组件上用于导出沉淀物的导料组件，所述排水组件包括滑动安装在壳体组件上的存水箱I，所述存水箱I上固定安装有齿条I，所述齿条I与壳体组件滑动安装，所述存水箱I上固定安装有固定座II，所述固定座II上弹簧连接有滑动齿条I，所述滑动齿条I与存水箱I滑动安装，所述存水箱I上滑动安装有滑动支架II，所述滑动支架II上固定安装有浮箱I，所述存水箱I上转动安装有转动轴VII，所述转动轴VII上固定安装有扭簧I、齿轮II，所述转动轴VII上转动安装有卡接板I，所述扭簧I第一端固定安装在转动轴VII上，所述扭簧I第二端固定安装在卡接板I上，所述齿轮II与滑动齿条I间歇啮合。
优选的，所述排水组件还包括弹簧连接在壳体组件上的弹簧支座I，所述弹簧支座I与存水箱I接触连接，所述存水箱I上设有出水口，所述出水口与壳体组件配合用于排出废水，所述排水组件还包括转动安装在壳体组件上的转动轴VI，所述转动轴VI上固定安装有齿轮，所述齿条I与转动轴VI上的齿轮间歇啮合，所述转动轴VI上还固定安装有传动轮。
优选的，所述球阀组件包括固定安装在壳体组件上的输水管I，所述输水管I上转动安装有转动轴I，所述转动轴I上固定安装有球阀I、齿轮I，所述转动轴I与壳体组件转动安装，所述球阀组件还包括转动安装在壳体组件上的转动轴II，所述转动轴II上固定安装有球阀II，所述转动轴II上设有滑槽。
优选的，所述连接组件包括滑动安装在壳体组件上的滑动支架I，所述滑动支架I上固定安装有齿条板，所述滑动支架I上的齿条与齿轮I间歇啮合，所述滑动支架I上固定安装有浮球杆I，所述滑动支架I上还固定安装有弹簧I，所述弹簧I第一端与滑动支架I固定安装，所述弹簧I第二端与壳体组件固定安装，所述连接组件还包括转动安装在壳体组件上的丝杠I，所述丝杠I上螺纹连接有滑动卡板I，所述滑动卡板I与壳体组件滑动安装，所述滑动卡板I与滑动支架I间歇配合，所述丝杠I上固定安装有传动轮。
优选的，所述过滤组件包括固定安装在壳体组件上的电机I、导板I，所述电机I输出轴上固定安装有丝杆，所述电机I输出轴上的丝杆与导板I转动安装，所述电机I输出轴上的丝杆上螺纹连接有移动滤网I，所述移动滤网I与导板I滑动安装，所述导板I上固定安装有滤板I、导流框I。
优选的，所述过滤组件还包括滑动安装在壳体组件上的滑动杆I，转动安装在壳体组件上的转动轴III，所述转动轴III上固定安装有扇叶轮，所述转动轴III上还固定安装有偏心轮I，所述偏心轮I与滑动杆I滑动连接，所述滑动杆I上固定安装有齿条架I，所述齿条架I设有滑动槽I，所述滑动槽I上弹簧连接有刮板I。
优选的，所述导料组件包括转动安装在壳体组件上的转动轴IV、转动轴V，所述转动轴IV上固定安装有凸轮I，所述转动轴IV上还固定安装有传动轮，所述转动轴V上固定安装有传动轮，所述转动轴V上还固定安装有齿轮，所述转动轴V上的齿轮与齿条架I间歇啮合，所述转动轴V的传动轮上固定安装有连接绳I，所述连接绳I与转动轴IV上的传动轮进行带传动，所述连接绳I上固定安装有刮板II，所述刮板II与壳体组件滑动安装，所述刮板II上固定安装有弹簧II，所述弹簧II第一端与壳体组件固定安装，所述弹簧II第二端与刮板II固定安装。
优选的，所述导料组件还包括固定安装在壳体组件上的固定座I，所述固定座I上弹簧连接有滑动架I，所述滑动架I上滑动安装有导料框I，所述导料框I与过滤组件弹簧连接，所述导料组件还包括活动连接在壳体组件上用于收集沉淀物的储存框I。
一种使用如权利要求1至8任意一项所述的一种沉淀废水多级收集稀土罐的使用方法，包括以下步骤：步骤一：向壳体I中通入废水和处理剂，启动搅拌组件对废水和处理剂进行搅拌混合。
步骤二：通过阀门组件对混合的废水进行转移，启动过滤组件对废水进行过滤，启动导料组件对沉淀物进行收集。
步骤三：通过排水组件对过滤后的废水进行排出，进而触发阀门组件重新向壳体I中供入新的废水。
本发明与现有技术相比的有益效果是：（1）通过搅拌组件和阀门组件配合，能够向壳体I中的废水加入处理剂，并且通过搅拌组件对其搅拌，使得处理剂与废水充分混合，增大析出效果，通过阀门组件能够间歇进行废水的导入与导出，确保了废水与处理剂的析出效果；（2）通过过滤组件和导料组件配合，能够对析出的沉淀物与废水进行分离，并且在分离后对沉淀物进行收集；（3）通过排水组件和阀门组件配合，能够对收集装置中的废水进行间歇导入和导出，确保了废水过滤和沉淀物收集的效果，并且确保了废水和处理剂的充分反应。
（发明人：李忠;梁观华;刘小明;姜坤成;夏小兵;黄满珍）
