对污泥进行翻转污泥低温烘干系统

发布时间:2024-11-26 11:10:41  中国污水处理工程网

公布日:2023.11.17

申请日:2023.09.12

分类号:C02F11/13(2019.01)I;C02F11/121(2019.01)I;B01D46/10(2006.01)I;B01D46/00(2022.01)I;F26B3/24(2006.01)I;F26B17/04(2006.01)I;F26B25/00(2006.01)I

摘要

本发明公开了一种可对污泥进行翻转的污泥低温烘干装置,包括用于安装的搅拌箱基体、一体化连接在搅拌箱基体右端的传送筒基体、固定在传送筒基体右方的烘干箱基体、分别固定在装置上方的第一电机、第二电机、第三电机和第四电机和进料机构,所述进料机构包括进料口和盖板,且进料口固定连接在搅拌箱基体的上端,盖板设置在进料口的上端。该可对污泥进行翻转的污泥低温烘干装置,可以对待烘干的污泥进行翻转,使其受热均匀,减少烘干时间,设置的搅拌过滤装置将结块的污泥进行打碎搅匀,提前过滤污泥中留有的污水,减少烘干的难度,除味换气装置保护空气质量,对运输带上的污泥进行挂落,且对烘干结束的污泥切块,便于收集处理。


权利要求书

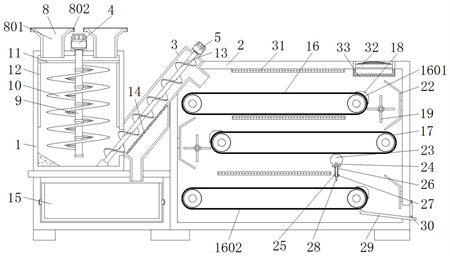

1.一种可对污泥进行翻转的污泥低温烘干装置,包括:用于安装的搅拌箱基体(1),一体化连接在搅拌箱基体(1)右端的传送筒基体(3),固定在传送筒基体(3)右方的烘干箱基体(2)和分别固定在装置上方的第一电机(4)、第二电机(5)、第三电机(6)和第四电机(7);其特征在于,还包括:进料机构(8),所述进料机构(8)包括进料口(801)和盖板(802),且进料口(801)固定连接在搅拌箱基体(1)的上端,盖板(802)设置在进料口(801)的上端;第一转轴(9),所述第一转轴(9)的上端与第一电机(4)的输出端固定连接,且第一转轴(9)的外侧固定连接有搅拌叶(10);连接杆(11),所述连接杆(11)固定连接在第一转轴(9)的上部,且连接杆(11)的外端固定安装有刮板(12),所述刮板(12)设置在搅拌箱基体(1)的内侧;螺旋杆(13),所述螺旋杆(13)的上端与第二电机(5)的输出端固定连接,且螺旋杆(13)安装在传送筒基体(3)的内部,并且螺旋杆(13)的下端与搅拌箱基体(1)的下端转动连接,所述传送筒基体(3)的下端设置有滤板(14),且滤板(14)的下方设置有收纳箱(15);传送机构(16),所述传送机构(16)安装在传送筒基体(3)的内部,且传送机构(16)包括第一传送带(1601)和第二传动带(1602),所述第一传送带(1601)和第二传动带(1602)分别设置在传送筒基体(3)的上下两部分,且第三传送带(17)安装在第一传送带(1601)和第二传动带(1602)之间,所述烘干箱基体(2)的内部固定安装有刮落块(18);翻转筒(19),所述翻转筒(19)安装在第一传送带(1601)的右方和第三传送带(17)的左方,且翻转筒(19)的前侧固定安装有齿轮(20),所述齿轮(20)的上端设置有旋转盘(21),所述烘干箱基体(2)的左右内侧固定安装有挡板(22);偏心轮(23),所述偏心轮(23)设置在第三传送带(17)的右侧下方,且偏心轮(23)的内部偏心固定安装有第二转轴(24),并且偏心轮(23)的下方设置有滑动杆(25),所述滑动杆(25)的外侧安装有弹簧(26)和限位板(27),且滑动杆(25)的下方固定连接有刀片(28);出料板(29),所述出料板(29)安装在第二传动带(1602)的右端下方,且出料板(29)的右侧设置有旋转门(30);加热板(31),所述加热板(31)固定安装在烘干箱基体(2)的内部,且加热板(31)设置在传送机构(16)和第三传送带(17)的上方;风扇(32),所述风扇(32)设置在烘干箱基体(2)的上端,且风扇(32)的下方安装有除味滤板(33)

2.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述进料机构(8)的纵截面呈梯形结构,且进料机构(8)设置有两处,所述搅拌叶(10)通过第一转轴(9)转动连接在搅拌箱基体(1)的内部。

3.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述刮板(12)设置有两个,且刮板(12)呈弯曲结构,所述刮板(12)通过连接杆(11)与第一转轴(9)固定连接,且刮板(12)紧密贴合在搅拌箱基体(1)的内侧呈滑动连接,所述收纳箱(15)滑动连接在搅拌箱基体(1)的下部内侧。

4.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述传送机构(16)通过第四电机(7)顺时针传动,所述第三传送带(17)通过第三电机(6)逆时针传动。5.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述刮落块(18)在传送机构(16)的右侧和第三传送带(17)的左侧均有设置,且刮落块(18)紧密贴合在传送机构(16)和第三传送带(17)的表面,所述刮落块(18)的纵截面呈半弧形结构。

6.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述翻转筒(19)通过齿轮(20)转动连接在烘干箱基体(2)的内部,且旋转盘(21)的下端固定有齿牙,并且齿轮(20)与旋转盘(21)啮合传动连接,所述翻转筒(19)的纵截面呈“十”字形结构。

7.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述第二转轴(24)转动连接在烘干箱基体(2)的内部,所述滑动杆(25)的上端与偏心轮(23)滑动连接,且滑动杆(25)滑动连接在限位板(27)的内部,并且限位板(27)的前后两端均与烘干箱基体(2)固定连接。

8.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述弹簧(26)的上下两端分别与滑动杆(25)和限位板(27)固定连接,所述偏心轮(23)设置有两处。

9.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述旋转门(30)转动连接在烘干箱基体(2)的右端下侧,且旋转门(30)紧密搭接在出料板(29)的上表面。

10.根据权利要求1所述的一种可对污泥进行翻转的污泥低温烘干装置,其特征在于:所述进料机构(8)的纵截面呈梯形结构,且进料机构(8)设置有两处,所述搅拌叶(10)通过第一转轴(9)转动连接在搅拌箱基体(1)的内部。

发明内容

本发明的目的在于提供一种可对污泥进行翻转的污泥低温烘干装置,以解决上述背景技术提出的目前使用的污泥低温烘干装置无法在烘干开始前进行水分过滤,污泥中常含有大量污水,增加了烘干的困难程度,污泥中的异味在烘干过程中会污染空气,造成使用者的不适,没有设置除味功能,且污泥易粘附在装置表面,烘干结束后难以进行收集,因此我们提出一种可对污泥进行翻转的污泥低温烘干装置,以便于解决上述中提出的问题。

为实现上述目的,本发明提供如下技术方案:1.一种可对污泥进行翻转的污泥低温烘干装置,包括:用于安装的搅拌箱基体,一体化连接在搅拌箱基体右端的传送筒基体,固定在传送筒基体右方的烘干箱基体和分别固定在装置上方的第一电机、第二电机、第三电机和第四电机;

还包括:

进料机构,所述进料机构包括进料口和盖板,且进料口固定连接在搅拌箱基体的上端,盖板设置在进料口的上端;

第一转轴,所述第一转轴的上端与第一电机的输出端固定连接,且第一转轴的外侧固定连接有搅拌叶;

连接杆,所述连接杆固定连接在第一转轴的上部,且连接杆的外端固定安装有刮板,所述刮板设置在搅拌箱基体的内侧;

螺旋杆,所述螺旋杆的上端与第二电机的输出端固定连接,且螺旋杆安装在传送筒基体的内部,并且螺旋杆的下端与搅拌箱基体的下端转动连接,所述传送筒基体的下端设置有滤板,且滤板的下方设置有收纳箱;

传送机构,所述传送机构安装在传送筒基体的内部,且传送机构包括第一传送带和第二传动带,所述第一传送带和第二传动带分别设置在传送筒基体的上下两部分,且第三传送带安装在第一传送带和第二传动带之间,所述烘干箱基体的内部固定安装有刮落块;

翻转筒,所述翻转筒安装在第一传送带的右方和第三传送带的左方,且翻转筒的前侧固定安装有齿轮,所述齿轮的上端设置有旋转盘,所述烘干箱基体的左右内侧固定安装有挡板;

偏心轮,所述偏心轮设置在第三传送带的右侧下方,且偏心轮的内部偏心固定安装有第二转轴,并且偏心轮的下方设置有滑动杆,所述滑动杆的外侧安装有弹簧和限位板,且滑动杆的下方固定连接有刀片;

出料板,所述出料板安装在第二传动带的右端下方,且出料板的右侧设置有旋转门;

加热板,所述加热板固定安装在烘干箱基体的内部,且加热板设置在传送机构和第三传送带的上方;

风扇,所述风扇设置在烘干箱基体的上端,且风扇的下方安装有除味滤板。

优选的,所述进料机构的纵截面呈梯形结构,且进料机构设置有两处,所述搅拌叶通过第一转轴转动连接在搅拌箱基体的内部。

优选的,所述刮板设置有两个,且刮板呈弯曲结构,所述刮板通过连接杆与第一转轴固定连接,且刮板紧密贴合在搅拌箱基体的内侧呈滑动连接,所述收纳箱滑动连接在搅拌箱基体的下部内侧。

优选的,所述传送机构通过第四电机顺时针传动,所述第三传送带通过第三电机逆时针传动。

优选的,所述刮落块在传送机构的右侧和第三传送带的左侧均有设置,且刮落块紧密贴合在传送机构和第三传送带的表面,所述刮落块的纵截面呈半弧形结构。

优选的,所述翻转筒通过齿轮转动连接在烘干箱基体的内部,且旋转盘的下端固定有齿牙,并且齿轮与旋转盘啮合传动连接,所述翻转筒的纵截面呈“十”字形结构。

优选的,所述第二转轴转动连接在烘干箱基体的内部,所述滑动杆的上端与偏心轮滑动连接,且滑动杆滑动连接在限位板的内部,并且限位板的前后两端均与烘干箱基体固定连接。

优选的,所述弹簧的上下两端分别与滑动杆和限位板固定连接,所述偏心轮设置有两处。

优选的,所述旋转门转动连接在烘干箱基体的右端下侧,且旋转门紧密搭接在出料板的上表面。

优选的,所述进料机构的纵截面呈梯形结构,且进料机构设置有两处,所述搅拌叶通过第一转轴转动连接在搅拌箱基体的内部。

与现有技术相比,本发明的有益效果是:该可对污泥进行翻转的污泥低温烘干装置,可以对待烘干的污泥进行翻转,使其受热均匀,减少烘干时间,设置的搅拌过滤装置将结块的污泥进行打碎搅匀,提前过滤污泥中留有的污水,减少烘干的难度,除味换气装置保护空气质量,对运输带上的污泥进行挂落,且对烘干结束的污泥切块,便于收集处理;

1.设置有搅拌叶、刮板和滤板,搅拌叶对污泥进行搅拌,防止结块的污泥影响后期的烘干效果,刮板防止污泥粘附在搅拌箱基体的内壁,滤板在送料过程中对污泥里残存的污水进行过滤,提前降低污泥的含水量,降低烘干难度;

2.设置有传送机构、第三传送带和翻转筒,传送机构和第三传送带扩大了污泥的摊开面积和接受烘干的时间,翻转筒对污泥进行堆积翻转,使得污泥全方位接受加热板的烘干;

3.设置有偏心轮、滑动杆、风扇和除味滤板,偏心轮的偏心转动推动与滑动杆连接的刀片对污泥进行裁断,方便干化污泥的收集,风扇和除味滤板在排出烘干箱基体内蒸汽的同时对有异味的空气净化处理,防止异味影响使用者的健康。

(发明人:黄志洋;李红军)
