公布日：2024.05.07
申请日：2024.02.02
分类号：F04D7/04(2006.01)I;B02C4/02(2006.01)I;F04D29/70(2006.01)I
摘要
本发明涉及污水处理技术领域，尤其为一种污水泵用的预处理装置及处理方法，包括污水泵和输入管，污水泵的输入端连通有输入管，输入管的另一端连通有预处理组件，预处理组件的另一端固定连接有推动装置，处理框的内部上方固定连接有第一电机，第一电机的主轴末端固定连接有转轴，转轴的另一端固定连接有转动盘，转动盘的底部固定连接有碾压辊，转轴的外侧固定连接有主动齿轮，主动齿轮的外侧啮合有从动齿轮；本发明通过第一电机启动带动转轴转动，转轴带动转动盘转动，转动盘带动底部的碾压辊转动，转轴带动外侧的从动齿轮转动，使多个碾压辊转动，在污水通过碾压辊间隙时，较大的固体杂质被碾压辊碾压破碎，有助于后续的污水泵正常使用。
权利要求书

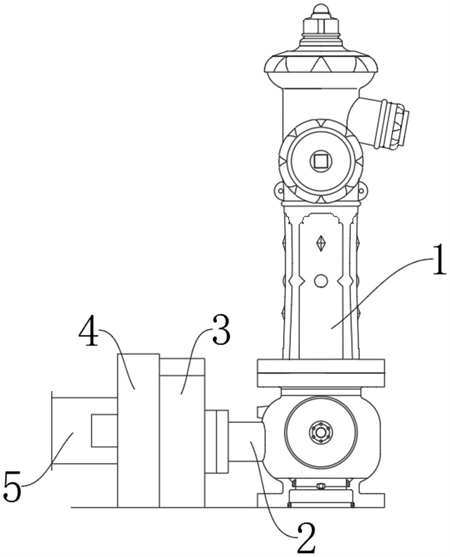

1.一种污水泵用的预处理装置，其特征在于：包括污水泵(1)和输入管(2)，所述污水泵(1)的输入端连通有输入管(2)，所述输入管(2)的另一端连通有预处理组件(3)，所述预处理组件(3)的另一端固定连接有推动装置(4)，所述推动装置(4)的另一端连通有污泥管(5)；所述预处理组件(3)包括处理框(301)、第一电机(302)和转轴(303)，所述处理框(301)的一侧与输入管(2)连通，所述处理框(301)的另一端与推动装置(4)呈固定连接；所述处理框(301)的内部上方固定连接有第一电机(302)，所述第一电机(302)的主轴末端固定连接有转轴(303)，所述转轴(303)的另一端固定连接有转动盘(304)，所述转动盘(304)的外侧与处理框(301)呈转动连接，所述转动盘(304)的底部固定连接有碾压辊(305)，所述碾压辊(305)的底部与处理框(301)呈转动连接；所述转轴(303)的外侧固定连接有主动齿轮(306)，所述主动齿轮(306)的外侧啮合有从动齿轮(307)，所述从动齿轮(307)的内部均固定连接有转动杆(308)，所述转动杆(308)底部与转动盘(304)呈固定连接，所述转动杆(308)的顶部与处理框(301)呈转动连接；所述推动装置(4)包括污泥框(401)，所述污泥框(401)的一侧与预处理组件(3)呈固定连接，所述污泥框(401)的另一侧连通有污泥管(5)，所述污泥管(5)的两侧设有推动组件(402)，所述推动组件(402)的外侧与污泥框(401)呈固定连接，所述推动组件(402)的自由端固定连接有推板(403)，所述推板(403)的另一端固定连接有移动板(404)，所述移动板(404)的另一端固定连接有挤压板(405)。
2.根据权利要求1所述的一种污水泵用的预处理装置，其特征在于：所述主动齿轮(306)两侧的从动齿轮(307)外侧与其他从动齿轮(307)相互啮合。
3.根据权利要求1所述的一种污水泵用的预处理装置，其特征在于：所述处理框(301)的内部固定连接有密封板(309)，所述密封板(309)的内部与转动盘(304)呈转动连接。
4.根据权利要求1所述的一种污水泵用的预处理装置，其特征在于：所述污泥框(401)的内部连通有连通管(406)，所述连通管(406)一侧与污泥管(5)连通管，所述连通管(406)的外侧与移动板(404)和挤压板(405)呈滑动连接。
5.根据权利要求1所述的一种污水泵用的预处理装置，其特征在于：所述挤压板(405)是由多个半圆筒相互连接而成。
6.根据权利要求1所述的一种污水泵用的预处理装置，其特征在于：所述推动组件(402)包括密封框(4021)和第二电机(4022)，所述密封框(4021)一侧与污泥框(401)呈固定连接，所述密封框(4021)内部均固定连接有第二电机(4022)，所述第二电机(4022)的自由端均固定连接有螺纹轴(4023)，所述螺纹轴(4023)的外侧的螺旋连接有螺纹套(4024)，所述螺纹套(4024)的外侧滑动连接有密封套(4025)，所述密封套(4025)的一端与污泥框(401)呈滑动连接，所述螺纹套(4024)的另一端与推板(403)呈固定连接。
7.根据权利要求1-6任一项所述的一种污水泵用的预处理装置的处理方法，其特征在于：使用步骤如下；步骤一：在使用时预先检查设备，避免设备出现密封不严而导致漏气现象；步骤二：启动污水泵(1)对污水进行抽取工作，并且污水在进入预处理组件(3)内部时，通过预处理组件(3)启动，此时可以对污水中的固体杂质进行碾压粉碎，确保污水泵(1)得以正常使用；步骤三：在预处理组件(3)对固体杂质进行处理时，通过启动推动装置(4)即可确保固体杂质稳定挤压至预处理组件(3)内部进行处理；步骤四：处理后的污水可以顺利通过污水泵(1)排出。
发明内容
本发明的目的在于提供一种污水泵用的预处理装置及处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
作为本发明所述一种污水泵用的预处理装置及处理方法的一种可选方案，其中：一种污水泵用的预处理装置及处理方法，包括污水泵和输入管，所述污水泵的输入端连通有输入管，所述输入管的另一端连通有预处理组件，所述预处理组件的另一端固定连接有推动装置，所述推动装置的另一端连通有污泥管；
所述预处理组件包括处理框、第一电机和转轴，所述处理框的一侧与输入管连通，所述处理框的另一端与推动装置呈固定连接；
所述处理框的内部上方固定连接有第一电机，所述第一电机的主轴末端固定连接有转轴，所述转轴的另一端固定连接有转动盘，所述转动盘的外侧与处理框呈转动连接，所述转动盘的底部固定连接有碾压辊，所述碾压辊的底部与处理框呈转动连接；
所述转轴的外侧固定连接有主动齿轮，所述主动齿轮的外侧啮合有从动齿轮，所述从动齿轮的内部均固定连接有转动杆，所述转动杆底部与转动盘呈固定连接，所述转动杆的顶部与处理框呈转动连接；
所述推动装置包括污泥框，所述污泥框的一侧与预处理组件呈固定连接，所述污泥框的另一侧连通有污泥管，所述污泥管的两侧设有推动组件，所述推动组件的外侧与污泥框呈固定连接，所述推动组件的自由端固定连接有推板，所述推板的另一端固定连接有移动板，所述移动板的另一端固定连接有挤压板。
作为本发明所述一种污水泵用的预处理装置及处理方法的一种可选方案，其中：所述主动齿轮两侧的从动齿轮外侧与其他从动齿轮相互啮合。
污水泵在使用时，常常由于污水中混杂有较大固体杂质，在污水泵的泵叶转动时，固体杂质时刻与泵叶发生剧烈碰撞，长时间以往会导致泵叶损坏，进而导致密封性不佳，进而影响污水泵的正常使用，而本装置在使用时，在污水泵的前侧安装有处理框，在污水通过处理框时，通过第一电机启动带动转轴转动，而转轴带动转动盘转动，而转动盘带动底部的碾压辊转动，并且转轴带动外侧的主动齿轮转动，而主动齿轮带动外侧的从动齿轮转动，此时可以使多个碾压辊转动，在污水通过碾压辊间隙时，较大的固体杂质可以被碾压辊碾压破碎，有助于对污水进行预先处理，保证后续的污水泵正常使用，并且在使用时，可以通过推动组件带动一侧推板移动，而推板带动一侧的移动板移动，此时可以将污水中的较大杂质主动推动靠近碾压辊，迫使较大固体杂质与其碾压辊接触，并且在碾压辊相互作用下对较大杂质进行破碎，这种设置可以主动推动较大固体杂质移动，避免其堆积，有助于及时对较大固体杂质进行处理。
作为本发明所述一种污水泵用的预处理装置及处理方法的一种可选方案，其中：所述处理框的内部固定连接有密封板，所述密封板的内部与转动盘呈转动连接。
而在处理框的上方设置有密封板，密封板可以避免污水上涌，可以确保污水正常被污水泵抽取使用。
作为本发明所述一种污水泵用的预处理装置及处理方法的一种可选方案，其中：所述污泥框的内部连通有连通管，所述连通管一侧与污泥管连通管，所述连通管的外侧与移动板和挤压板呈滑动连接。
这种设置可以保证污水抽取时，其污水可以正常位于挤压板的一侧，并且在挤压板的作用下及时的将污水中的较大杂质推动至碾压辊外侧，通过碾压辊的转动使其间隙中较大固体杂质被碾压粉碎。
作为本发明所述一种污水泵用的预处理装置及处理方法的一种可选方案，其中：所述挤压板是由多个半圆筒相互连接而成。
这种设置可以确保在挤压板移动时，其挤压板挤压污水中较大固体杂质移动至碾压辊的间隙中，用于稳定对固体杂质进行处理，并且碾压辊相互转动，其转动方向有所不同，此时只有朝向污水泵转动的碾压辊才能进行碾碎工作。
作为本发明所述一种污水泵用的预处理装置及处理方法的一种可选方案，其中：所述推动组件包括密封框和第二电机，所述密封框一侧与污泥框呈固定连接，所述密封框内部均固定连接有第二电机，所述第二电机的自由端均固定连接有螺纹轴，所述螺纹轴的外侧的螺旋连接有螺纹套，所述螺纹套的外侧滑动连接有密封套，所述密封套的一端与污泥框呈滑动连接，所述螺纹套的另一端与推板呈固定连接。
移动板移动时，通过启动第二电机带动螺纹轴转动，并且使螺纹套移动，进而推动移动板稳定移动，同时在螺纹套的外侧设置有密封套，此时可以避免污水泄露，保证设备整体密封性。
作为本发明所述一种污水泵用的预处理装置及处理方法的一种可选方案，其中：使用步骤如下；
步骤一：在使用时预先检查设备，避免设备出现密封不严而导致漏气现象；
步骤二：启动污水泵对污水进行抽取工作，并且污水在进入预处理组件内部时，通过预处理组件启动，此时可以对污水中的固体杂质进行碾压粉碎，确保污水泵得以正常使用；
步骤三：在预处理组件对固体杂质进行处理时，通过启动推动装置即可确保固体杂质稳定挤压至预处理组件内部进行处理；
步骤四：处理后的污水可以顺利通过污水泵排出。
与现有技术相比，本发明的有益效果是：
本发明在使用时，在污水泵的前侧安装有处理框，在污水通过处理框时，通过第一电机启动带动转轴转动，而转轴带动转动盘转动，而转动盘带动底部的碾压辊转动，并且转轴带动外侧的从动齿轮转动，此时可以使多个碾压辊转动，在污水通过碾压辊间隙时，较大的固体杂质可以被碾压辊碾压破碎，有助于后续的污水泵正常使用；
并且在使用时，通过启动推动组件即可带动推板移动，而推板带动移动板移动，而移动板带动挤压板移动，此时可以将污水中的较大杂质推动靠近碾压辊，迫使较大固体杂质与其碾压辊接触，并且在碾压辊的作用下对较大杂质进行破碎，这种设置可以主动推动较大固体杂质移动，避免其堆积，有助于及时对较大固体杂质进行处理；
而在挤压板移动时，其连通管外侧与移动板和挤压板移动，此时可以确保污泥管内部的污水可以顺利排放至挤压板的一侧，有助于挤压板后续的推动作用；
而在移动板移动时，通过启动第二电机带动螺纹轴转动，并且使螺纹套移动，进而推动移动板稳定移动，同时在螺纹套的外侧设置有密封套，此时可以避免污水泄露，保证设备整体密封性。
（发明人：彭勇;浣奚铭;马双成）
