公布日：2023.11.03
申请日：2023.08.04
分类号：C02F11/127(2019.01)I;C02F11/122(2019.01)I
摘要
本发明提供一种净水厂用排泥水污泥处理装置，属于水处理技术领域；包括包括固定架，所述固定架的顶部固定连接有密封盖，所述密封盖的顶部固定连接有进料口，所述密封盖的中部固定连接有电机，所述电机的输出端固定连接有支撑杆，所述支撑杆的外侧环形等角度活动卡接有连接杆。本发明通过电机、支撑杆、连接杆、处理筒、挤水器等结构配合使得装置的分离效果好，通过旋转产生离心力，使得水分能够通过筛分孔甩出，通过支撑杆带动第一伞齿轮旋转，使得活动轮与处理筒底部接触并将处理筒向上顶起，使得第一挤压板与第二挤压板弯折，通过电机、支撑杆、连接杆、处理筒、挤水器等结构配合使得装置的分离效果好。
权利要求书

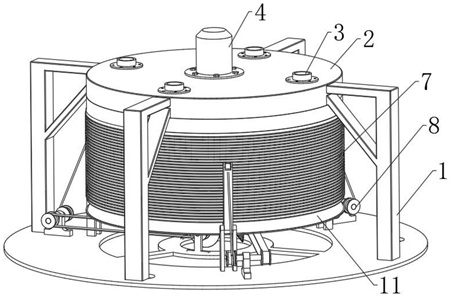

1.一种净水厂用排泥水污泥处理装置，包括固定架，其特征在于：所述固定架的顶部固定连接有密封盖，所述密封盖的顶部固定连接有进料口，所述密封盖的中部固定连接有电机，所述电机的输出端固定连接有支撑杆，所述支撑杆的外侧环形等角度活动卡接有连接杆，所述连接杆的另一侧固定连接有处理筒，所述支撑杆的底部固定连接有挤水器，所述处理筒的底部活动卡接有排渣器，所述处理筒的内部固定连接有刮板，所述处理筒的底侧活动连接有引导板。
2.根据权利要求1所述的净水厂用排泥水污泥处理装置，其特征在于：所述处理筒包括有第一伸缩柱，所述第一伸缩柱远离支撑杆的一侧活动连接有第一波纹板，所述第一波纹板的顶部固定连接有连接环，所述连接环远离支撑杆的一侧固定连接有第二伸缩柱，所述第二伸缩柱靠近支撑杆的一侧活动连接有第二波纹板，所述第二伸缩柱的中部环形等角度固定连接有第一挤压板，所述第一挤压板的中部等距开设有筛分孔，所述第一伸缩柱的中部环形等角度固定连接有第二挤压板，所述筛分孔的外侧固定连通有波纹筒，所述第二伸缩柱的底部环形等角度开设有排水孔。
3.根据权利要求1所述的净水厂用排泥水污泥处理装置，其特征在于：所述挤水器包括有第一伞齿轮，所述第一伞齿轮的外侧环形等角度啮合有第二伞齿轮，所述第二伞齿轮的另一侧固定连接有第一传动轮，所述第一传动轮的中部转动连接有第一支撑柱，所述第一传动轮的外侧活动卡接有传动带，所述传动带的另一侧活动卡接有第二传动轮，所述第二传动轮的中部固定连接有转杆，所述转杆的中部转动连接有第二支撑柱，所述第二支撑柱的另一侧固定连接有绕线轮，所述第二支撑柱的外侧缠绕有拉绳，所述拉绳的顶部固定连接有转轮，所述转轮的中部转动连接有限位杆，所述限位杆的中部转动连接有第三支撑柱，所述限位杆的另一侧转动连接有活动轮。
4.根据权利要求1所述的净水厂用排泥水污泥处理装置，其特征在于：所述排渣器包括有活动环，所述活动环的中部环形等角度开设有排渣口，所述排渣口的内侧活动卡接有堵塞板，所述堵塞板的另一侧铰接有连接块，所述连接块的底部活动卡接有限位块。
5.根据权利要求1所述的净水厂用排泥水污泥处理装置，其特征在于：所述支撑杆为十字形结构，所述支撑杆的左右两侧均与连接环固定连接，所述支撑杆的底部与第一伞齿轮固定连接。
6.根据权利要求2述的净水厂用排泥水污泥处理装置，其特征在于：所述第一挤压板与第二挤压板均由弹性金属材料制成，所述第一挤压板与第二挤压板的中部均向着连接环的弯曲，所述波纹筒的上下两侧分别与连接环和第二伸缩柱固定连接，所述第一波纹板的上下两侧分别与连接环和第一伸缩柱固定连接，所述第二波纹板的上下两侧分别与连接环和第二伸缩柱固定连接，所述排水孔位于波纹筒与第一挤压板中部的底部，所述第二伸缩柱的底侧与引导板的顶部活动连接，所述第二伸缩柱位于引导板的外端，所述第一挤压板与第二挤压板位置相互错开。
7.根据权利要求3所述的净水厂用排泥水污泥处理装置，其特征在于：所述第一支撑柱的底部与固定架固定连接，所述第二支撑柱的底部与固定架固定连接，所述第三支撑柱的底部与固定架固定连接，所述限位杆为L形结构，所述活动轮位于处理筒的下端且不与处理筒底侧接触，所述第三支撑柱的外侧与引导板的底部固定连接，所述限位杆的外侧与引导板活动卡接。
8.根据权利要求4所述的净水厂用排泥水污泥处理装置，其特征在于：所述活动环的外侧分别与第一伸缩柱和第二伸缩柱的底部活动连接，所述连接块的外侧与活动环活动卡接，所述限位块的顶侧与堵塞板抵接，所述限位块的另一侧分别与第一伸缩柱和第二伸缩柱转动连接，所述堵塞板与连接块均由硬质金属制成。
9.根据权利要求1所述的净水厂用排泥水污泥处理装置，其特征在于：所述引导板为上窄下宽的倒漏斗形结构，所述引导板位于排渣口的外端，所述刮板的底侧与活动环活动连接。
10.根据权利要求1所述的净水厂用排泥水污泥处理装置，其特征在于：所述进料口的下端位于第一挤压板与第二挤压板之间，所述密封盖的底部与连接环轴承连接，所述刮板的左右两侧分别与第一挤压板和第二挤压板固定连接。
发明内容
本发明要解决的技术问题是提供一种净水厂用排泥水污泥处理装置，解决了脱水方式单一导致脱水分离效果较差的问题。
为解决上述技术问题，本发明提供如下技术方案：
一种净水厂用排泥水污泥处理装置，包括固定架，所述固定架的顶部固定连接有密封盖，所述密封盖的顶部固定连接有进料口，所述密封盖的中部固定连接有电机，所述电机的输出端固定连接有支撑杆，所述支撑杆的外侧环形等角度活动卡接有连接杆，所述连接杆的另一侧固定连接有处理筒，所述支撑杆的底部固定连接有挤水器，所述处理筒的底部活动卡接有排渣器第二伸缩柱中部等距开设有筛分孔，所述第一伸缩柱的中部环形等角度固定连接有第二挤压板，所述筛分孔的外侧固定连通有波纹筒，所述第二伸缩柱的底部环形等角度开设有排水孔。
优选地，所述挤水器包括有第一伞齿轮，所述第一伞齿轮的外侧环形等角度啮合有第二伞齿轮，所述第二伞齿轮的另一侧固定连接有第一传动轮，所述第一传动轮的中部转动连接有第一支撑柱，所述第一传动轮的外侧活动卡接有传动带，所述传动带的另一侧活动卡接有第二传动轮，所述第二传动轮的中部固定连接有转杆，所述转杆的中部转动连接有第二支撑柱，所述第二支撑柱的另一侧固定连接有绕线轮，所述第二支撑柱的外侧缠绕有拉绳，所述拉绳的顶部固定连接有转轮，所述转轮的中部转动连接有限位杆，所述限位杆的中部转动连接有第三支撑柱，所述限位杆的另一侧转动连接有活动轮。
优选地，所述排渣器包括有活动环，所述活动环的中部环形等角度开设有排渣口，所述排渣口的内侧活动卡接有堵塞板，所述堵塞板的另一侧铰接有连接块，所述连接块的底部活动卡接有限位块。
优选地，所述支撑杆为十字形结构，所述支撑杆的左右两侧均与连接环固定连接，所述支撑杆的底部与第一伞齿轮固定连接。
优选地，所述第一挤压板与第二挤压板均由弹性金属材料制成，所述第一挤压板与第二挤压板的中部均向着连接环的弯曲，所述波纹筒的上下两侧分别与连接环和第二伸缩柱固定连接，所述第一波纹板的上下两侧分别与连接环和第一伸缩柱固定连接，所述第二波纹板的上下两侧分别与连接环和第二伸缩柱固定连接，所述排水孔位于波纹筒与第一挤压板中部的底部，所述第二伸缩柱的底侧与引导板的顶部活动连接，所述第二伸缩柱位于引导板的外端，所述第一挤压板与第二挤压板位置相互错开。
优选地，所述第一支撑柱的底部与固定架固定连接，所述第二支撑柱的底部与固定架固定连接，所述第三支撑柱的底部与固定架固定连接，所述限位杆为L形结构，所述活动轮位于处理筒的下端且不与处理筒底侧接触，所述第三支撑柱的外侧与引导板的底部固定连接，所述限位杆的外侧与引导板活动卡接。
优选地，所述活动环的外侧分别与第一伸缩柱和第二伸缩柱的底部活动连接，所述连接块的外侧与活动环活动卡接，所述限位块的顶侧与堵塞板抵接，所述限位块的另一侧分别与第一伸缩柱和第二伸缩柱转动连接，所述堵塞板与连接块均由硬质金属制成。
优选地，所述引导板为上窄下宽的倒漏斗形结构，所述引导板位于排渣口的外端，所述刮板的底侧与活动环活动连接。
优选地，所述进料口的下端位于第一挤压板与第二挤压板之间，所述密封盖的底部与连接环轴承连接，所述刮板的左右两侧分别与第一挤压板和第二挤压板固定连接。
本发明与现有技术相比，至少具有如下有益效果：
上述方案中，通过设置电机、支撑杆、连接杆、处理筒、挤水器等结构配合使得装置的分离效果好，通过进料口将泥浆加入第一挤压板与第二挤压板之间，通过电机带动支撑杆与连接杆旋转，使得处理筒旋转，通过旋转产生离心力，使得水分能够通过筛分孔甩出，通过波纹筒能够对甩出的水进行阻隔，水通过排水孔流出并沿着引导板排走，通过支撑杆带动第一伞齿轮旋转，使得绕线轮旋转将拉绳收卷，使得拉绳通过转轮拉动限位杆，使得限位杆沿着第三支撑柱向外旋转，使得活动轮与处理筒底部接触并将处理筒向上顶起，使得第一伸缩柱，第一波纹板，第二波纹板，第二伸缩柱均收缩变短，使得第一挤压板与第二挤压板弯折，第一挤压板与第二挤压板能够进行挤压，使得水分从筛分孔排出，通过电机、支撑杆、连接杆、处理筒、挤水器等结构配合使得装置的分离效果好；
上述方案中，通过设置第一挤压板、第二挤压板、活动环、排渣口、堵塞板、刮板等结构配合使得装置便于排渣，当水分排出后，通过旋转限位块，使得限位块不与堵塞板抵接，将堵塞板向下旋转翻折，堵塞板竖直向下，使得排渣口打开，通过限位杆能够对堵塞板进行阻挡，使得活动环不发生旋转，通过第一挤压板与第二挤压板带动刮板旋转，能够将活动环顶部的泥刮动至排渣口掉落排出，通过第一挤压板、第二挤压板、活动环、排渣口、堵塞板、刮板等结构配合使得装置便于排渣。
（发明人：宁慧平;苏建军;陈文辉;王宗周;孙笑春;王红燕）
