公布日：2024.04.30
申请日：2024.01.18
分类号：C02F1/00(2023.01)I;B01F27/70(2022.01)I;B01F21/10(2022.01)I;B01D29/03(2006.01)I;B01D29/72(2006.01)I;B01D29/64(2006.01)I
摘要
本发明涉及污水处理技术领域，公开了一种工业污水处理用污水除臭净化设备，包括箱体，还包括有除臭结构和过滤组件；所述除臭结构包括输入端、存液室、过水箱、入料端壳、翻转板、连轴杆、过滤箱、滞水箱、排水箱、排水端口，所述输入端固定连接在箱体的左端后侧，所述存液室的开设在箱体的左端内侧，所述过水箱设置在过存液室的侧面，所述入料端壳固定连接在过水箱的内部，所述翻转板转动连接在入料端壳的内侧，所述连轴杆转动连接在翻转板的轴心处，所述过滤箱固定连接在箱体的中间位置，本发明，具有实用性强和除臭清理的特点。
权利要求书

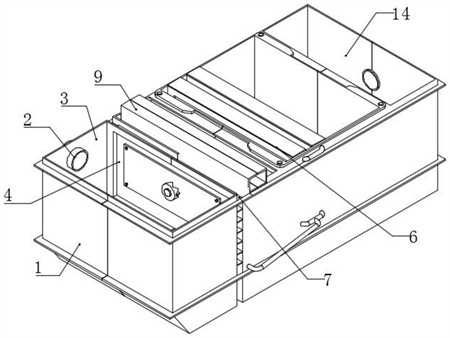

1.一种工业污水处理用污水除臭净化设备，包括箱体（1），其特征在于：还包括有除臭结构和过滤组件（4）；所述除臭结构包括输入端（2）、存液室（3）、过水箱（7）、入料端壳（9）、翻转板（10）、连轴杆（11）、过滤箱（12）、滞水箱（13）、排水箱（14）、排水端口（15），所述输入端（2）固定连接在箱体（1）的左端后侧，所述存液室（3）的开设在箱体（1）的左端内侧，所述过水箱（7）设置在过存液室（3）的侧面，所述入料端壳（9）固定连接在过水箱（7）的内部，所述翻转板（10）转动连接在入料端壳（9）的内侧，所述连轴杆（11）转动连接在翻转板（10）的轴心处，所述过滤箱（12）固定连接在箱体（1）的中间位置，所述滞水箱（13）设置在过滤箱（12）的右端内侧，所述排水箱（14）固定连接在滞水箱（13）的右侧，所述排水端口（15）固定连接在箱体（1）的右侧面；所述过滤组件（4）包括过滤网（41）、过滤拍板（42）、滑动杆（43）、顶杆（44）、滑槽齿轮（45），所述滑动杆（43）固定连接在过滤网（41），所述过滤拍板（42）滑动连接在滑动杆（43）的外侧，所述过滤网（41）固定连接在过水箱（7）的内侧面，所述顶杆（44）固定连接在过滤拍板（42）的侧面，所述滑槽齿轮（45）转动连接在连轴杆（11）的末端。
2.根据权利要求1所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述滑槽齿轮（45）与顶杆（44）相互贴合，所述过滤网（41）与过滤拍板（42）相贴合，所述入料端壳（9）的侧面开设小孔，且入料端壳（9）与过水箱（7）相贴连通。
3.根据权利要求2所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述滞水箱（13）的底面设置有输送过滤装置（5），所述输送过滤装置（5）包括传输结构和过滤结构，所述过滤结构包括过滤底板（51）、传输带（53）、刮条（54），所述过滤底板（51）固定连接在滞水箱（13）的内侧面，所述传输带（53）设置在过滤底板（51）的正下方，所述刮条（54）固定连接在传输带（53）的上表面。
4.根据权利要求3所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述传输结构包括渗水底箱（52）、挡板（55）、输出端轴（56）、右端轴（57），所述渗水底箱（52）设置在滞水箱（13）的底部，所述挡板（55）固定连接在过滤箱（12）的内壁，所述输出端轴（56）转动连接在过滤箱（12）的底端左侧，所述右端轴（57）转动连接在过滤箱（12）的底端右侧。
5.根据权利要求4所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述挡板（55）两端侧面与传输带（53）相贴合，所述传输带（53）与右端轴（57）侧面贴合，所述传输带（53）与输出端轴（56）侧面贴合，所述传输带（53）与过滤底板（51）底面贴合。
6.根据权利要求5所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述过水箱（7）的底端设置有曝气过滤装置（6），所述曝气过滤装置（6）包括鼓气结构和过滤结构，所述鼓气结构包括鼓气箱（61）、铰接杆（62）、导向槽杆（63）、滑动导杆（64）、输气管（65），所述鼓气箱（61）固定连接在过水箱（7）的底面，所述铰接杆（62）铰接连接在输出端轴（56）的侧面，所述导向槽杆（63）铰接连接在铰接杆（62）的末端，所述滑动导杆（64）固定连接在鼓气箱（61）的侧面，所述输气管（65）固定连接在鼓气箱（61）的侧面。
7.根据权利要求6所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述过滤结构包括过滤端（66）、波纹滤网（67）、固气板（68），所述过滤端（66）固定连接在过滤箱（12）的内侧，所述波纹滤网（67）固定连接在过滤端（66）的内侧面，所述固气板（68）滑动连接在鼓气箱（61）的内侧。
8.根据权利要求7所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述滑动导杆（64）与导向槽杆（63）滑动连接，所述固气板（68）侧面向外延伸出短杆，且短杆与导向槽杆（63）滑动连接，所述输气管（65）与过滤端（66）固定连接。
9.根据权利要求8所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述右端轴（57）的侧面设置有拍板装置（8），所述拍板装置（8）包括转轴杆（81）、下压板（82）、竖向滑杆（83）、复位弹簧（84），所述转轴杆（81）固定连接在右端轴（57）的侧面，所述下压板（82）滑动连接在竖向滑杆（83）的外侧面，所述复位弹簧（84）设置在竖向滑杆（83）的外侧。
10.根据权利要求9所述的一种工业污水处理用污水除臭净化设备，其特征在于：所述复位弹簧（84）与下压板（82）固定连接，所述下压板（82）的表面开设有过滤孔，所述转轴杆（81）与下压板（82）上表面贴合。
发明内容
本发明的目的在于提供一种工业污水处理用污水除臭净化设备，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种工业污水处理用污水除臭净化设备，包括箱体，还包括有除臭结构和过滤组件；所述除臭结构包括输入端、存液室、过水箱、入料端壳、翻转板、连轴杆、过滤箱、滞水箱、排水箱、排水端口，所述输入端固定连接在箱体的左端后侧，所述存液室的开设在箱体的左端内侧，所述过水箱设置在过存液室的侧面，所述入料端壳固定连接在过水箱的内部，所述翻转板转动连接在入料端壳的内侧，所述连轴杆转动连接在翻转板的轴心处，所述过滤箱固定连接在箱体的中间位置，所述滞水箱设置在过滤箱的右端内侧，所述排水箱固定连接在滞水箱的右侧，所述排水端口固定连接在箱体的右侧面；所述过滤组件包括过滤网、过滤拍板、滑动杆、顶杆、滑槽齿轮，所述滑动杆固定连接在过滤网，所述过滤拍板滑动连接在滑动杆的外侧，所述过滤网固定连接在过水箱的内侧面，所述顶杆固定连接在过滤拍板的侧面，所述滑槽齿轮转动连接在连轴杆的末端，所述滑槽齿轮与顶杆相互贴合，所述过滤网与过滤拍板相贴合，所述入料端壳的侧面开设小孔，且入料端壳与过水箱相贴连通，通过上述结构，通过箱体左端后侧的输入端与废液输出端口进行连接，让废液中不溶于水的物质通过静置进行沉降，随后存液室内的液体会通过侧面过滤网进行过滤，向入料端壳内加入除臭剂，并通过电力驱动让翻转板转动，通过翻转板转动让除臭剂与水充分溶解，并通过翻转板搅动水流流动，提升渗透到入料端壳内水与除臭剂混合效率，同时，通过翻转板搅动，使透过过滤网的水再透过入料端壳的侧面，翻转板转动带动连轴杆转动，并让连轴杆转动带动末端连接的滑槽齿轮转动，进而让滑槽齿轮侧面与顶杆贴合，让过滤拍板与过滤网敲击贴合，从而利用过滤网敲击，将过滤网上附着的过滤物清理掉，防止滤网堵塞。
根据上述技术方案，所述滞水箱的底面设置有输送过滤装置，所述输送过滤装置包括传输结构和过滤结构，所述过滤结构包括过滤底板、传输带、刮条，所述过滤底板固定连接在滞水箱的内侧面，所述传输带设置在过滤底板的正下方，所述刮条固定连接在传输带的上表面，所述传输结构包括渗水底箱、挡板、输出端轴、右端轴，所述渗水底箱设置在滞水箱的底部，所述挡板固定连接在过滤箱的内壁，所述输出端轴转动连接在过滤箱的底端左侧，所述右端轴转动连接在过滤箱的底端右侧，所述挡板两端侧面与传输带相贴合，所述传输带与右端轴侧面贴合，所述传输带与输出端轴侧面贴合，所述传输带与过滤底板底面贴合，通过上述结构，当输出端轴侧面连接的电机带动输出端轴转动时，输出端轴转动，通过外侧传输带对右端轴及其他转轴进行传动，传输带转动让外侧固定连接刮条随其一同移动，过滤底板滤下的污泥等沉淀会向下渗透，让污泥落到刮条之间，并通过刮条移动将过滤底板底面刮除，通过刮条将污泥带出到排水箱内排出，让刮条与过滤底板贴合，促进过滤底板上方污泥向下掉落，同时通过传输带表面的小孔对向下渗透的液体进行再过滤，让过滤的废水留在渗水底箱内，让传输带从排水箱转动回到渗水底箱内，并让传输带与刮条渗水底箱内过滤后的液体接触，从而让传输带与朝下的刮条通过与液体接触进行冲洗，从而起到清理的作用。
根据上述技术方案，所述过水箱的底端设置有曝气过滤装置，所述曝气过滤装置包括鼓气结构和过滤结构，所述鼓气结构包括鼓气箱、铰接杆、导向槽杆、滑动导杆、输气管，所述鼓气箱固定连接在过水箱的底面，所述铰接杆铰接连接在输出端轴的侧面，所述导向槽杆铰接连接在铰接杆的末端，所述滑动导杆固定连接在鼓气箱的侧面，所述输气管固定连接在鼓气箱的侧面，所述过滤结构包括过滤端、波纹滤网、固气板，所述过滤端固定连接在过滤箱的内侧，所述波纹滤网固定连接在过滤端的内侧面，所述固气板滑动连接在鼓气箱的内侧，所述滑动导杆与导向槽杆滑动连接，所述固气板侧面向外延伸出短杆，且短杆与导向槽杆滑动连接，所述输气管与过滤端固定连接，通过上述结构，输出端轴转动的同时，会带动侧面连接的铰接杆连接处做圆周运动，并通过铰接杆移动推动末端连接的导向槽杆移动，让导向槽杆与滑动导杆滑动推动固气板向上移动，从而通过固气板向上移动来带动将鼓气箱内部空气流动，让空气通过挤压顺着连接的输出端轴末端单向阀输送到过滤端内部，进而让空气进入到过滤端内，并让过滤端内的液体维持着混合液流动的速度，同时，通过过滤端及内部设置的波纹滤网进行过滤，并利用相互重叠的波纹滤网缩小过滤间隙，提升过滤频率，继而提升过滤效果。
根据上述技术方案，所述右端轴的侧面设置有拍板装置，所述拍板装置包括转轴杆、下压板、竖向滑杆、复位弹簧，所述转轴杆固定连接在右端轴的侧面，所述下压板滑动连接在竖向滑杆的外侧面，所述复位弹簧设置在竖向滑杆的外侧，所述复位弹簧与下压板固定连接，所述下压板的表面开设有过滤孔，所述转轴杆与下压板上表面贴合，通过上述结构，当右端轴转动的同时，会带动侧面连接的转轴杆转动，进而让转轴杆转动时，转轴杆侧面延伸处会与下压板施压，从而让下压板受到施压向下移动，下压板会顺着竖向滑杆向下滑动，让下压板向排水箱底面靠近，通过下压板向下挤压，通过下压板向下挤压，让下压板拍打，进而让底部沉淀被下压板压住，并将液体从两侧挤压排出，让沉淀受压后集中起来。
与现有技术相比，本发明所达到的有益效果是：本发明，通过设置有入料端壳、翻转板、连轴杆、过滤箱、滞水箱、排水箱、排水端口，通过翻转板转动让除臭剂与水充分溶解，并通过翻转板搅动水流流动，提升渗透到入料端壳内水与除臭剂混合效率，同时，让过滤拍板与过滤网敲击贴合，从而利用过滤网敲击，将过滤网上附着的过滤物清理掉，防止滤网堵塞。
本发明，通过设置有过滤底板、渗水底箱、传输带、刮条、挡板、输出端轴、右端轴，让刮条与过滤底板贴合，促进过滤底板上方污泥向下掉落，同时，让传输带与刮条渗水底箱内过滤后的液体接触，从而让传输带与朝下的刮条通过与液体接触进行冲洗，从而起到清理的作用。
本发明，通过设置有鼓气箱、铰接杆、导向槽杆、滑动导杆、输气管、过滤端、波纹滤网，让空气进入到过滤端内增加内部的氧气含量，并让过滤端内的液体维持着混合液流动的速度，使沉淀物或污泥在混合液中始终保持悬浮状态，同时，利用相互重叠的波纹滤网缩小过滤间隙，提升过滤频率，继而提升过滤效果。
本发明，通过设置有转轴杆、下压板、竖向滑杆、复位弹簧，通过下压板向下挤压，通过下压板向下挤压，让下压板拍打，进而让底部沉淀被下压板压住，并将液体从两侧挤压排出，让沉淀受压后集中起来。
（发明人：罗雪萍）
