公布日：2023.11.03
申请日：2023.08.09
分类号：C02F1/04(2023.01)I;B01D9/00(2006.01)I;B01D9/02(2006.01)I;B08B9/023(2006.01)I;C02F103/36(2006.01)N
摘要
本发明公开了一种橡胶促进剂CBS废水处理装置，包括处理罐和通过法兰连接在处理罐底部的拼接底罐设于处理罐外侧壁中部的进水管以及设于拼接底罐底部中心的出水管，所述拼接底罐底部安装有一对热气进气管，所述固定板底部安装有多个中空冷却管，此橡胶促进剂CBS废水处理装置通过高压气体对通过对镂空升降板驱动升降，镂空升降板自身开口处的环形刮板去摩擦中空冷却管，将盐霜刮除掉，既可以使得装置在脱盐的过程中保证中空冷却管外壁能不断的使用，又从电机单独驱动螺旋片旋转引水不会阻碍到进水效率，装置能够通过冷气到中空冷却管内，加快脱盐效率并且，装置可以通过处理罐和拼接底罐法兰拼接，便于清理内部，使用性能增加。
权利要求书

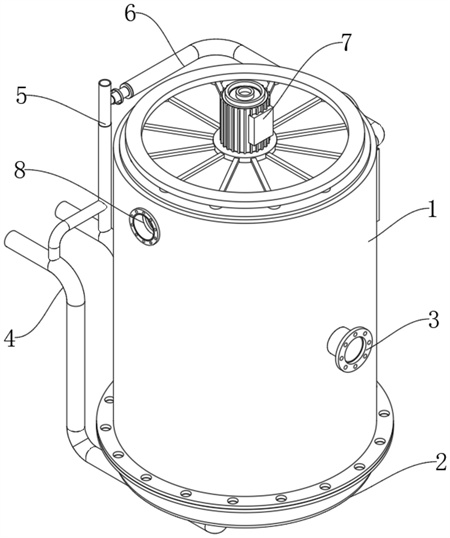

1.一种橡胶促进剂CBS废水处理装置，包括处理罐(1)和通过法兰连接在处理罐(1)底部的拼接底罐(2)，所述处理罐(1)外侧壁中部设有进水管(3)，且底罐(2)底部中心拼接有出水管(201)，其特征在于：所述拼接底罐(2)底部安装有一对热气进气管(4)，所述处理罐(1)内顶部安装有固定板(13)，所述固定板(13)底部安装有多个中空冷却管(16)，所述固定板(13)底部安装有滑杆，所述滑杆一端连接有用于和固定板(13)滑动连接的清理组件，所述滑杆另一端套设有漂浮排(11)；所述清理组件包括在多个中空冷却管(16)上滑动的镂空升降板(14)，所述镂空升降板(14)上开设有开口，且开口孔径大于中空冷却管(16)外径，多个设于每个开口内圈和每个中空冷却管(16)相接触的环形刮板(1402)，开设于开口上的开孔(1403)以及设于镂空升降板(14)外圈通过开孔(1403)和处理罐(1)内部相通的连接管(1401)；所述处理罐(1)外部以处理罐(1)轴线为对称中心安装分别安装有冷气进气管(8)和冷气出气管(801)，所述处理罐(1)内顶部和和固定板(13)顶部之间分别安装有多个挡片(15)，且相邻两个之间所述挡片(15)互相在水平方向上错位，所述中空冷却管(16)通过挡片(15)和冷气进气管(8)相通。
2.根据权利要求1所述的一种橡胶促进剂CBS废水处理装置，其特征在于：所述处理罐(1)顶部中心安装有电机(7)，所述电机(7)输出轴外部套设有外壳，所述外壳在固定板(13)和镂空升降板(14)之间开设有排水口(701)，所述外壳在底部在靠近出水管(201)处开设有吸水口(702)，所述电机(7)输出轴底部安装有在外壳内圈旋转的螺旋片(703)。
3.根据权利要求2所述的一种橡胶促进剂CBS废水处理装置，其特征在于：所述处理罐(1)外部安装有和连接管(1401)连通的波纹管箱(9)，所述波纹管箱(9)内部安装有一节波纹管和连接管(1401)对接相通，所述波纹管箱(9)外部安装有固定管(19)，所述固定管(19)一端安装有涡流管(5)，所述涡流管(5)一端通过管道连接在热气进气管(4)上。
4.根据权利要求1所述的一种橡胶促进剂CBS废水处理装置，其特征在于：所述处理罐(1)内壁在和进水管(3)之间安装有防倒灌腔(301)，所述防倒灌腔(301)顶部接触固定板(13)底部和处理罐(1)相通，所述处理罐(1)外部在和防倒灌腔(301)以处理罐(1)轴线相对称的一侧安装有用于镂空升降板(14)升降的爬升组件。
5.根据权利要求4所述的一种橡胶促进剂CBS废水处理装置，其特征在于：所述爬升组件包括设于镂空升降板(14)外圈的伸缩柱(17)，设于处理罐(1)外圈的限位环(18)，设于处理罐(1)外部并且用于包覆限位环(18)的密封壳以及一侧设于密封壳上位于限位环(18)中心处的爬齿(19)，所述爬齿(19)上设有多个等距并且斜面朝上的爬格，且所述伸缩柱(17)和爬格相抵触，所述伸缩柱(17)是由两个大径小径相匹配的套管制成，所述伸缩柱(17)内部安装有弹簧和小径套管连接。
6.根据权利要求2所述的一种橡胶促进剂CBS废水处理装置，其特征在于：在所述电机(7)输出轴外部套接的外壳中部安装有接料网(12)，并且接料网(12)和外壳滑动连接，所述处理罐(1)外部在靠近接料网(12)底部安装有热气出气管(10)。
7.根据权利要求1所述的一种橡胶促进剂CBS废水处理装置，其特征在于：所述热气进气管(4)最高点安装高度和进水管(3)轴线平齐。
8.根据权利要求1所述的一种橡胶促进剂CBS废水处理装置，其特征在于：所述中空冷却管(16)顶部和固定板(13)通过螺纹连接在一起。
发明内容
本发明的目的在于提供一种橡胶促进剂CBS废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种橡胶促进剂CBS废水处理装置，包括处理罐和通过法兰连接在处理罐底部的拼接底罐设于处理罐外侧壁中部的进水管以及设于拼接底罐底部中心的出水管，所述拼接底罐底部安装有一对热气进气管，所述处理罐内顶部安装有固定板，所述固定板底部安装有多个中空冷却管，所述固定板底部安装有滑杆，所述滑杆一端连接有用于和固定板滑动连接的清理组件，所述滑杆另一端套设有漂浮排；所述清理组件包括在多个中空冷却管上滑动的镂空升降板，多个设于镂空升降板上并且孔径大于中空冷却管外径的开口，多个设于每个开口内圈和每个中空冷却管相接触的环形刮板，开设于开口上的开孔以及设于镂空升降板外圈通过开孔和处理罐内部相通的连接管；所述处理罐外部以处理罐轴线为对称中心安装分别安装有冷气进气管和冷气出气管，所述处理罐内顶部和和固定板顶部之间分别安装有多个挡片，且相邻两个之间所述挡片互相在水平方向上错位，所述中空冷却管通过挡片和冷气进气管相通。
优选的，所述处理罐顶部中心安装有电机，所述电机输出轴外部套设有外壳，所述外壳在固定板和镂空升降板之间开设有排水口，所述外壳在底部在靠近出水管处开设有吸水口，所述电机输出轴底部安装有在外壳内圈旋转的螺旋片。
优选的，所述处理罐外部安装有和连接管连通的波纹管箱，所述波纹管箱内部安装有一节波纹管和连接管对接相通，所述波纹管箱外部安装有固定管，所述固定管一端安装有涡流管，所述涡流管一端通过管道连接在热气进气管上。
优选的，所述处理罐内壁在和进水管之间安装有防倒灌腔，所述防倒灌腔顶部接触固定板底部和处理罐相通，所述处理罐外部在和防倒灌腔以处理罐轴线相对称的一侧安装有用于镂空升降板升降的爬升组件。
优选的，所述爬升组件包括设于镂空升降板外圈的伸缩柱，设于处理罐外圈的限位环，设于处理罐外部并且用于包覆限位环的密封壳以及一侧设于密封壳上位于限位环中心处的爬齿，所述爬齿上设有多个等距并且斜面朝上的爬格，且所述伸缩柱和爬格相抵触，所述伸缩柱是由两个大径小径相匹配的套管制成，所述伸缩柱内部安装有弹簧和小径套管连接。
优选的，在所述电机输出轴外部套接的外壳外圈中部安装有接料网，并且接料网和外壳滑动连接，所述处理罐外部在靠近接料网底部安装有热气出气管。
优选的，所述热气进气管最高点安装高度和进水管轴线平齐。
优选的，所述中空冷却管顶部和固定板通过螺纹连接在一起。
与现有技术相比，本发明的有益效果是：
1、本发明通过高压气体对通过对镂空升降板驱动升降，镂空升降板自身开口处的环形刮板去摩擦中空冷却管，将盐霜刮除掉，既可以使得装置在脱盐的过程中保证中空冷却管外壁能不断的使用，又从电机单独驱动螺旋片旋转引水不会阻碍到进水效率，装置能够通过冷气到中空冷却管内，加快脱盐效率并且，装置可以通过处理罐和拼接底罐法兰拼接，便于清理内部，使用性能增加。
2、本发明镂空升降板通过伸缩柱在爬齿爬升，在镂空升降板位于爬齿顶部时迅速下降，以便控制热气压力控制，达到热气压力恒定时对中空冷却管盐析的量，控制镂空升降板升降还有利于防止镂空升降板上部在接触水的时候沿着滑杆滑落到处理罐底部，使得设备需要大量的气体才能将镂空升降板顶起。
（发明人：刘岩军;刘燕灼;张琳琳;张庆伟;赵建建;窦锦鹏）
