公布日：2024.06.14
申请日：2024.04.10
分类号：C02F1/00(2023.01)I
摘要
本发明涉及布水装置技术领域，公开了一种过滤器布水方法、系统及水处理设备。该方法通过以过滤器的进水位置作为中心对称点构建筛管环路，筛管环路由形状完全相同的环路片段组成，再根据相邻的环路片段之间的分割点建立连接进水位置的筛管通路，从而通过由筛管环路和筛管通路构建的布水装置对待处理水进行过滤，由于以过滤器的进水位置作为中心对称点构建筛管环路，则相邻的环路片段之间的分割点建立连接进水位置的筛管通路，由于筛管环路由形状完全相同的环路片段组成，筛管环路上的筛管狭缝到进水位置的压力被均匀分布，从而通过两方面对待处理水进行分流，实现针对布水装置的流量均匀分布，进而避免过滤器和布水装置损坏。
权利要求书

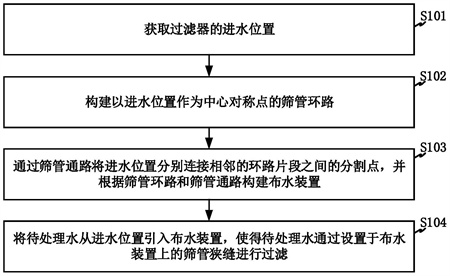

1.一种过滤器布水方法，其特征在于，应用于过滤器，所述方法包括：获取所述过滤器的进水位置；构建以所述进水位置作为中心对称点的筛管环路，其中，所述筛管环路由形状完全相同的多个环路片段组成；通过筛管通路将所述进水位置分别连接相邻的环路片段之间的分割点，并根据所述筛管环路和所述筛管通路构建布水装置；将待处理水从所述进水位置引入所述布水装置，使得所述待处理水通过设置于所述布水装置上的筛管狭缝进行过滤。
2.根据权利要求1所述的方法，其特征在于，获取所述过滤器的进水位置，包括：若所述过滤器存在一个进水口，则获取所述进水口的进水口坐标，并将所述进水口坐标作为所述过滤器的进水位置；若所述过滤器存在多个进水口，则获取各所述进水口分别对应的进水压力、各所述进水口分别对应的进水口坐标；根据各所述进水口坐标构建参考图形，并在所述参考图形以内确定一参考点，其中，各所述进水口坐标均位于参考图形的边上；根据所述参考点对应的参考点坐标与所述进水口对应的进水口坐标确定所述参考点与所述进水口之间的坐标距离，并根据所述进水口对应的坐标距离、所述进水口对应的进水压力进行计算，得到所述进水口对应的压力参考值，其中，所述压力参考值与所述坐标距离之间呈负相关关系，所述压力参考值与所述进水压力之间呈正相关关系；根据各所述进水口分别对应的压力参考值对所述参考点对应的参考点坐标进行求解，以使得各所述压力参考值之间相等；将求解得到的参考点坐标确定为所述过滤器的进水位置。
3.根据权利要求1所述的方法，其特征在于，构建以所述进水位置作为中心对称点的筛管环路，包括：以所述进水位置作为原点，构建笛卡尔坐标系，其中，所述笛卡尔坐标系的X轴垂直于所述笛卡尔坐标系的Y轴；以所述进水位置作为中心对称点，在所述笛卡尔坐标系中构建筛管环路，其中，所述筛管环路呈正方形，且正方形边均垂直于所述X轴或所述Y轴；将所述正方形边的中点作为分割点，对所述筛管环路进行划分，得到多个环路片段。
4.根据权利要求3所述的方法，其特征在于，所述方法还包括：所述筛管环路的筛管直径小于所述筛管通路的筛管直径。
5.根据权利要求3所述的方法，其特征在于，通过筛管通路将所述进水位置分别连接相邻的环路片段之间的分割点，包括：若所述筛管环路的数量为一个，则通过筛管通路将所述进水位置分别连接所述筛管环路中的各分割点；若所述筛管环路的数量为多个，则按照从里到外的顺序依次对各所述筛管环路进行排序，并将任一筛管环路确定为目标环路；若所述目标环路在各所述筛管环路中位于第一顺位，则通过筛管通路将所述进水位置分别连接所述目标环路中的各分割点；若所述目标环路在各所述筛管环路中位于第一顺位之后，则将位于所述目标环路前一顺位的筛管环路确定为参考环路，根据辅助线将所述进水位置分别连接所述目标环路中的各分割点，并沿着所述目标环路与所述参考环路之间的辅助线设置筛管通路。
6.根据权利要求1至5任一项所述的方法，其特征在于，根据设置于所述布水装置上的筛管狭缝对所述待处理水进行过滤之后，所述方法还包括：响应于反洗指令，将过滤后的待处理水通过所述筛管狭缝输送至进水位置，并通过所述进水位置输出所述待处理水，以对所述布水装置进行反洗。
7.根据权利要求6所述的方法，其特征在于，通过以下方法获取所述反洗指令：获取所述过滤器在进水位置对应的进水压强、所述过滤器在出水位置对应的出水压强，并获取所述过滤器的工作时长，其中，所述过滤器的出水位置用于输送过滤后的待处理水；根据所述进水压强和所述出水压强进行计算，得到所述进水位置与所述出水位置之间的压强差；根据所述压强差与所述工作时长进行计算，得到所述过滤器的反洗指标，其中，所述反洗指标与所述压强差呈正相关关系，且所述反洗指标与所述工作时长呈正相关关系；若所述反洗指标大于或等于预设的反洗指标阈值，则控制所述过滤器执行反洗指令。
8.根据权利要求7所述的方法，其特征在于，控制所述过滤器执行反洗指令之后，所述方法还包括：若所述压强差小于预设的压强差阈值，则控制所述过滤器停止执行反洗指令。
9.一种过滤器布水系统，其特征在于，应用于过滤器，所述过滤器布水系统包括：获取模块，用于获取所述过滤器的进水位置；第一构建模块，用于构建以所述进水位置作为中心对称点的筛管环路，其中，所述筛管环路由形状完全相同的多个环路片段组成；第二构建模块，用于通过筛管通路将所述进水位置分别连接相邻的环路片段之间的分割点，并根据所述筛管环路和所述筛管通路构建布水装置；过滤模块，用于将待处理水从所述进水位置引入所述布水装置，使得所述待处理水通过设置于所述布水装置上的筛管狭缝进行过滤。
10.一种水处理设备，其特征在于，包括：处理器及存储器；所述存储器用于存储计算机程序，所述处理器用于执行所述存储器存储的计算机程序，以使所述水处理设备执行如权利要求1-8任一项所述的方法。
发明内容
为了对披露的实施例的一些方面有基本的理解，下面给出了简单的概括。所述概括不是泛泛评述，也不是要确定关键/重要组成元素或描绘这些实施例的保护范围，而是作为后面的详细说明的序言。
鉴于以上所述现有技术的缺点，本申请公开了一种过滤器布水方法、系统及水处理设备，以实现布水装置的流量均匀分布。
本申请公开了一种过滤器布水方法，应用于过滤器，所述方法包括：获取所述过滤器的进水位置；构建以所述进水位置作为中心对称点的筛管环路，其中，所述筛管环路由形状完全相同的多个环路片段组成；通过筛管通路将所述进水位置分别连接相邻的环路片段之间的分割点，并根据所述筛管环路和所述筛管通路构建布水装置；将待处理水从所述进水位置引入所述布水装置，使得所述待处理水通过设置于所述布水装置上的筛管狭缝进行过滤。
在本申请一实施例中，获取所述过滤器的进水位置，包括：若所述过滤器存在一个进水口，则获取所述进水口的进水口坐标，并将所述进水口坐标作为所述过滤器的进水位置；若所述过滤器存在多个进水口，则获取各所述进水口分别对应的进水压力、各所述进水口分别对应的进水口坐标；根据各所述进水口坐标构建参考图形，并在所述参考图形以内确定一参考点，其中，各所述进水口坐标均位于参考图形的边上；根据所述参考点对应的参考点坐标与所述进水口对应的进水口坐标确定所述参考点与所述进水口之间的坐标距离，并根据所述进水口对应的坐标距离、所述进水口对应的进水压力进行计算，得到所述进水口对应的压力参考值，其中，所述压力参考值与所述坐标距离之间呈负相关关系，所述压力参考值与所述进水压力之间呈正相关关系；根据各所述进水口分别对应的压力参考值对所述参考点对应的参考点坐标进行求解，以使得各所述压力参考值之间相等；将求解得到的参考点坐标确定为所述过滤器的进水位置。
在本申请一实施例中，构建以所述进水位置作为中心对称点的筛管环路，包括：以所述进水位置作为原点，构建笛卡尔坐标系，其中，所述笛卡尔坐标系的X轴垂直于所述笛卡尔坐标系的Y轴；以所述进水位置作为中心对称点，在所述笛卡尔坐标系中构建筛管环路，其中，所述筛管环路呈正方形，且正方形边均垂直于所述X轴或所述Y轴；将所述正方形边的中点作为分割点，对所述筛管环路进行划分，得到多个环路片段。
在本申请一实施例中，所述方法还包括：所述筛管环路的筛管直径小于所述筛管通路的筛管直径。
在本申请一实施例中，通过筛管通路将所述进水位置分别连接相邻的环路片段之间的分割点，包括：若所述筛管环路的数量为一个，则通过筛管通路将所述进水位置分别连接所述筛管环路中的各分割点；若所述筛管环路的数量为多个，则按照从里到外的顺序依次对各所述筛管环路进行排序，并将任一筛管环路确定为目标环路；若所述目标环路在各所述筛管环路中位于第一顺位，则通过筛管通路将所述进水位置分别连接所述目标环路中的各分割点；若所述目标环路在各所述筛管环路中位于第一顺位之后，则将位于所述目标环路前一顺位的筛管环路确定为参考环路，根据辅助线将所述进水位置分别连接所述目标环路中的各分割点，并沿着所述目标环路与所述参考环路之间的辅助线设置筛管通路。
在本申请一实施例中，根据设置于所述布水装置上的筛管狭缝对所述待处理水进行过滤之后，所述方法还包括：响应于反洗指令，将过滤后的待处理水通过所述筛管狭缝输送至进水位置，并通过所述进水位置输出所述待处理水，以对所述布水装置进行反洗。
在本申请一实施例中，通过以下方法获取所述反洗指令：获取所述过滤器在进水位置对应的进水压强、所述过滤器在出水位置对应的出水压强，并获取所述过滤器的工作时长，其中，所述过滤器的出水位置用于输送过滤后的待处理水；根据所述进水压强和所述出水压强进行计算，得到所述进水位置与所述出水位置之间的压强差；根据所述压强差与所述工作时长进行计算，得到所述过滤器的反洗指标，其中，所述反洗指标与所述压强差呈正相关关系，且所述反洗指标与所述工作时长呈正相关关系；若所述反洗指标大于或等于预设的反洗指标阈值，则控制所述过滤器执行反洗指令。
在本申请一实施例中，控制所述过滤器执行反洗指令之后，所述方法还包括：若所述压强差小于预设的压强差阈值，则控制所述过滤器停止执行反洗指令。
本申请公开了一种过滤器布水系统，应用于过滤器，所述过滤器布水系统包括：获取模块，用于获取所述过滤器的进水位置；第一构建模块，用于构建以所述进水位置作为中心对称点的筛管环路，其中，所述筛管环路由形状完全相同的多个环路片段组成；第二构建模块，用于通过筛管通路将所述进水位置分别连接相邻的环路片段之间的分割点，并根据所述筛管环路和所述筛管通路构建布水装置；过滤模块，用于将待处理水从所述进水位置引入所述布水装置，使得所述待处理水通过设置于所述布水装置上的筛管狭缝进行过滤。
本申请公开了一种水处理设备，包括：处理器及存储器；所述存储器用于存储计算机程序，所述处理器用于执行所述存储器存储的计算机程序，以使所述水处理设备执行上述的方法。
本申请的有益效果：
通过以过滤器的进水位置作为中心对称点构建筛管环路，筛管环路由形状完全相同的环路片段组成，再根据相邻的环路片段之间的分割点建立连接进水位置的筛管通路，从而通过由筛管环路和筛管通路构建的布水装置对待处理水进行过滤。这样，一方面，由于以过滤器的进水位置作为中心对称点构建筛管环路，则相邻的环路片段之间的分割点建立连接进水位置的筛管通路，筛管通路的长度均相等，使得筛管通路的筛管狭缝到进水位置的压力也均匀分布，另一方面，由于筛管环路由形状完全相同的环路片段组成，筛管环路上的筛管狭缝到进水位置的压力被均匀分布，并将筛管连接处的压力均摊至筛管环路和筛管通路，从而通过两方面对待处理水进行分流，实现针对布水装置的流量均匀分布，进而避免过滤器和布水装置损坏。
（发明人：李京;马宇涵;马兵;李敏;王纯刚）
