公布日：2023.10.24
申请日：2022.04.01
分类号：B01D53/18(2006.01)I;B01D53/26(2006.01)I;B01D47/06(2006.01)I;B01D24/10(2006.01)I;B01D24/00(2006.01)I
摘要
废水处理循环利用设备。涉及水处理领域。包括依次设置的洗涤塔一、洗涤塔二、净化器、水雾过滤器、排风机和排风管，所述洗涤塔一和洗涤塔二均垂直设置，所述洗涤塔一的中下部一侧连接进气管、顶部连接排气管，所述洗涤塔二的顶部连接排气管，中下部一侧通过管道连接水雾过滤器，所述水雾过滤器通过管道连接排风机的进风口，所述排风机的出风口连接排风管；所述洗涤塔一和洗涤塔二内从下到上依次设有间隔的填料层和喷淋嘴，所述喷淋嘴的进水连通净化罐；本发明方便可靠，提高了处理效果。
权利要求书
1.废水处理循环利用设备，其特征在于，包括依次设置的洗涤塔一、洗涤塔二、净化器、水雾过滤器、排风机和排风管，所述洗涤塔一和洗涤塔二均垂直设置，所述洗涤塔一的中下部一侧连接进气管、顶部连接排气管，所述洗涤塔二的顶部连接排气管，中下部一侧通过管道连接水雾过滤器，所述净化器连接在洗涤塔一和洗涤塔二之间，所述净化器包括净化罐和一对吸水泵，一对吸水泵分别对应连接洗涤塔一和洗涤塔二、用于将洗涤塔一和洗涤塔二内的废水吸至净化罐的顶部，所述净化罐内设有三层过滤层，从上到下分别为鹅卵石层、石英砂和人工合成滤料；所述水雾过滤器通过管道连接排风机的进风口，所述排风机的出风口连接排风管；所述洗涤塔一和洗涤塔二内从下到上依次设有间隔的填料层和喷淋嘴，所述喷淋嘴的进水连通净化罐；所述洗涤塔一内的填料层位于进气管的上方。
2.根据权利要求1所述的废水处理循环利用设备，其特征在于，所述填料层和喷淋嘴为一组，所述洗涤塔一和洗涤塔二内分别设有两组。
3.根据权利要求2所述的废水处理循环利用设备，其特征在于，所述喷淋嘴的顶、底部分别设有出水口、用于间隔出水。
4.根据权利要求1所述的废水处理循环利用设备，其特征在于，所述填料层为鲍尔环填料。
5.根据权利要求1所述的废水处理循环利用设备，其特征在于，所述洗涤塔一连接进气管的管口设有导向板。
6.根据权利要求1所述的废水处理循环利用设备，其特征在于，所述洗涤塔的底部设有滑轮。
7.根据权利要求1所述的废水处理循环利用设备，其特征在于，所述排气管呈倒U形，所述排气管上连接设有正负压风机。
发明内容
本发明的目的是提供一种废水处理循环利用设备，以解决上述背景技术中提出的废水不能循环利用等问题。

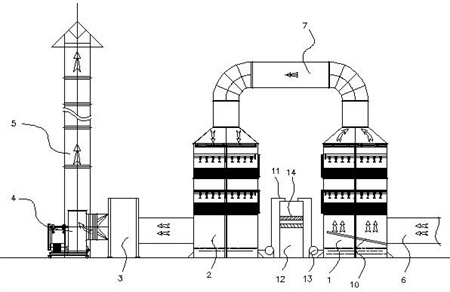

本发明的技术方案为：包括依次设置的洗涤塔一、洗涤塔二、净化器、水雾过滤器、排风机和排风管，所述洗涤塔一和洗涤塔二均垂直设置，所述洗涤塔一的中下部一侧连接进气管、顶部连接排气管，所述洗涤塔二的顶部连接排气管，中下部一侧通过管道连接水雾过滤器，所述净化器连接在洗涤塔一和洗涤塔二之间，所述净化器包括净化罐和一对吸水泵，一对吸水泵分别对应连接洗涤塔一和洗涤塔二、用于将洗涤塔一和洗涤塔二内的废水吸至净化罐的顶部，所述净化罐内设有三层过滤层，从上到下分别为鹅卵石层、石英砂和人工合成滤料；所述水雾过滤器通过管道连接排风机的进风口，所述排风机的出风口连接排风管；所述洗涤塔一和洗涤塔二内从下到上依次设有间隔的填料层和喷淋嘴，所述喷淋嘴的进水连通净化罐；所述洗涤塔一内的填料层位于进气管的上方。
所述填料层和喷淋嘴为一组，所述洗涤塔一和洗涤塔二内分别设有两组。
所述喷淋嘴的顶、底部分别设有出水口、用于间隔出水。
所述填料层为鲍尔环填料。
所述洗涤塔一连接进气管的管口设有导向板。
所述洗涤塔的底部设有滑轮。
所述排气管呈倒U形，所述排气管上连接设有正负压风机。
本发明在工作中，通过设置洗涤塔一和洗涤塔二，便于提高处理效果；在洗涤塔一和洗涤塔二之间设置净化器，便于将处理过程中产生的废水进行过滤处理，从而实现循环利用，节能可靠。
在处理后，洗涤后的废气进入除水雾设备，去除空气中的水汽；最后，使有害废气经净化后终达标排放。
其中，洗涤塔一、二在工作时，废气经过进气管进入洗涤塔一，再通过排气管进入洗涤塔二，其中，经过填料层，废气与吸收液进行气液两相充分接触吸收，其中的水溶性物质及颗粒物被吸收液吸收，除去了大部分的挥发性有机物及颗粒物废气，吸收液在塔底经水泵增压后在塔内喷淋而下，最后回流至塔底循环使用。
本发明方便可靠，提高了处理效果。
（发明人：韩松青;韩健）
