公布日：2023.08.18
申请日：2023.05.19
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/42(2006.01)N
摘要
本发明涉及温泉尾水处理装置技术领域，具体的说是一种温泉尾水回收装置，包括储水桶；密封盖，所述储水桶的顶端卡合有密封盖；下料结构，所述密封盖上设有下料结构；除杂结构，所述储水桶上设有除杂结构；污泥泵，所述储水桶的底端安装有污泥泵；启闭结构，通过启闭结构能够实现密封盖的自动开启与关闭，当密封盖开启后其会自动的转动至储水桶的一侧，使其不对搅拌结构进行抵挡，此时直接将搅拌结构从储水桶的内部取出即可，取出后方便对搅拌结构进行全方位的清理，能够减轻其重量，减轻驱动结构的驱动阻力，减小了损耗。
权利要求书

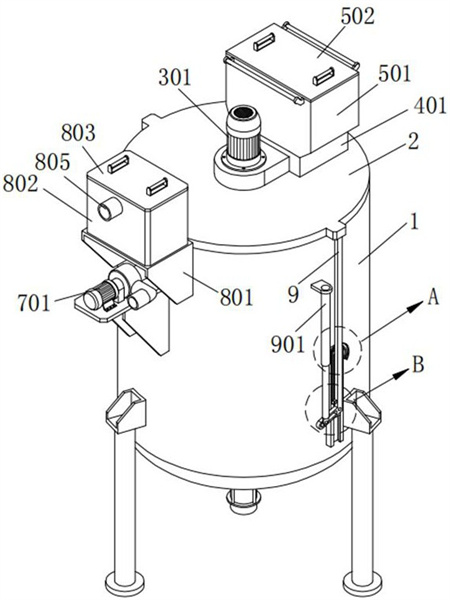

1.一种温泉尾水回收装置，其特征在于，包括：储水桶（1）；密封盖（2），所述储水桶（1）的顶端卡合有密封盖（2）；下料结构（4），所述密封盖（2）上设有下料结构（4）；除杂结构（8），所述储水桶（1）上设有除杂结构（8）；污泥泵（10），所述储水桶（1）的底端安装有污泥泵（10）；启闭结构（9），所述储水桶（1）上设有启闭结构（9），所述启闭结构（9）包括电动推杆（901），所述储水桶（1）上安装有两个电动推杆（901），所述电动推杆（901）的一端固定连接有第一导向轴（902），所述储水桶（1）上固定连接有两个导向板（907），所述导向板（907）上滑动连接有滑块（905），所述滑块（905）上转动连接有连接杆（903），所述连接杆（903）上设有第一导向槽（904），所述第一导向轴（902）的一端延伸至第一导向槽（904）的内部且与连接杆（903）之间滑动连接，所述连接杆（903）上固定连接有第二导向轴（906），所述导向板（907）上设有第二导向槽（908），所述第二导向轴（906）的一端延伸至第二导向槽（908）的内部且与导向板（907）之间滑动连接。
2.根据权利要求1所述的一种温泉尾水回收装置，其特征在于：所述连接杆（903）的一端固定连接于密封盖（2），所述连接杆（903）的另一端的截面呈“√”形结构。
3.根据权利要求1所述的一种温泉尾水回收装置，其特征在于：所述储水桶（1）上设有抽水结构（7），所述抽水结构（7）包括水泵（701），所述储水桶（1）上安装有水泵（701），所述水泵（701）上固定连接有第一连接管（702），所述第一连接管（702）的一端螺纹连接有螺纹套（703），所述螺纹套（703）与第一连接管（702）之间抵触有第一过滤网（704）。
4.根据权利要求1所述的一种温泉尾水回收装置，其特征在于：所述除杂结构（8）包括支撑板（801），所述储水桶（1）上固定连接有支撑板（801），所述支撑板（801）上固定连接有连接箱（802），所述连接箱（802）的顶端卡合有第二盖板（803），所述连接箱（802）上固定连接有第二连接管（805），所述第二连接管（805）上螺纹连接有第三连接管（806），所述连接箱（802）的底端固定连接有第四连接管（807），所述第四连接管（807）的一端延伸至储水桶（1）的内部，所述连接箱（802）的内部卡合有第二过滤网（804），所述第二过滤网（804）与第二盖板（803）之间抵触。
5.根据权利要求1所述的一种温泉尾水回收装置，其特征在于：所述下料结构（4）包括密封壳（401），所述密封盖（2）上固定连接有密封壳（401），所述密封壳（401）的内部设有容纳仓（403），所述密封壳（401）的一侧固定连接有第一透明板（402），所述密封壳（401）上转动连接有螺旋杆（404）。
6.根据权利要求5所述的一种温泉尾水回收装置，其特征在于：所述密封壳（401）上设有驱动结构（3），所述驱动结构（3）包括电机（301），所述密封壳（401）上通过多个螺栓可拆卸连接有电机（301），所述电机（301）的输出轴上固定连接有衔接块（302），所述衔接块（302）转动连接于密封盖（2），所述衔接块（302）上固定连接有其中一个同步轮（303），所述螺旋杆（404）上固定连接有另一个同步轮（303），两个所述同步轮（303）上缠绕有同一个同步带（304）。
7.根据权利要求6所述的一种温泉尾水回收装置，其特征在于：所述密封壳（401）上设有储料结构（5），所述储料结构（5）包括储料箱（501），所述密封壳（401）的顶端放置有储料箱（501），所述储料箱（501）的顶端卡合有第一盖板（502），所述储料箱（501）的底端滑动连接有挡板（503），所述储料箱（501）上螺纹连接有旋钮（504），所述旋钮（504）与挡板（503）之间抵触。
8.根据权利要求7所述的一种温泉尾水回收装置，其特征在于：所述储料箱（501）的两侧固定连接有两个把手（505），所述储料箱（501）的一侧固定连接有第二透明板（506）。
9.根据权利要求7所述的一种温泉尾水回收装置，其特征在于：所述储料箱（501）的底端呈倾斜设置，所述储水桶（1）的底端呈圆弧形结构，所述衔接块（302）截面的底端呈梯形结构，所述衔接块（302）的顶端呈圆柱形结构，所述衔接块（302）的底端呈六棱柱形结构。
10.根据权利要求6所述的一种温泉尾水回收装置，其特征在于：所述储水桶（1）上设有搅拌结构（6），所述搅拌结构（6）包括支撑架（601），所述储水桶（1）上卡合有支撑架（601），所述支撑架（601）上转动连接有搅拌杆（602），所述支撑架（601）与密封盖（2）之间抵触，所述搅拌杆（602）的顶端与衔接块（302）的底端之间卡合。
发明内容
针对现有技术中的问题，本发明提供了一种温泉尾水回收装置。
本发明解决其技术问题所采用的技术方案是：一种温泉尾水回收装置，包括：
储水桶；
密封盖，所述储水桶的顶端卡合有密封盖；
下料结构，所述密封盖上设有下料结构；
除杂结构，所述储水桶上设有除杂结构；
污泥泵，所述储水桶的底端安装有污泥泵；
启闭结构，所述储水桶上设有启闭结构，所述启闭结构包括电动推杆，所述储水桶上安装有两个电动推杆，所述电动推杆的一端固定连接有第一导向轴，所述储水桶上固定连接有两个导向板，所述导向板上滑动连接有滑块，所述滑块上转动连接有连接杆，所述连接杆上设有第一导向槽，所述第一导向轴的一端延伸至第一导向槽的内部且与连接杆之间滑动连接，所述连接杆上固定连接有第二导向轴，所述导向板上设有第二导向槽，所述第二导向轴的一端延伸至第二导向槽的内部且与导向板之间滑动连接。
具体的，所述连接杆的一端固定连接于密封盖，所述连接杆的另一端的截面呈“√”形结构。
具体的，所述储水桶上设有抽水结构，所述抽水结构包括水泵，所述储水桶上安装有水泵，所述水泵上固定连接有第一连接管，所述第一连接管的一端螺纹连接有螺纹套，所述螺纹套与第一连接管之间抵触有第一过滤网。
具体的，所述除杂结构包括支撑板，所述储水桶上固定连接有支撑板，所述支撑板上固定连接有连接箱，所述连接箱的顶端卡合有第二盖板，所述连接箱上固定连接有第二连接管，所述第二连接管上螺纹连接有第三连接管，所述连接箱的底端固定连接有第四连接管，所述第四连接管的一端延伸至储水桶的内部，所述连接箱的内部卡合有第二过滤网，所述第二过滤网与第二盖板之间抵触。
具体的，所述下料结构包括密封壳，所述密封盖上固定连接有密封壳，所述密封壳的内部设有容纳仓，所述密封壳的一侧固定连接有第一透明板，所述密封壳上转动连接有螺旋杆。
具体的，所述密封壳上设有驱动结构，所述驱动结构包括电机，所述密封壳上通过多个螺栓可拆卸连接有电机，所述电机的输出轴上固定连接有衔接块，所述衔接块转动连接于密封盖，所述衔接块上固定连接有其中一个同步轮，所述螺旋杆上固定连接有另一个同步轮，两个所述同步轮上缠绕有同一个同步带。
具体的，所述密封壳上设有储料结构，所述储料结构包括储料箱，所述密封壳的顶端放置有储料箱，所述储料箱的顶端卡合有第一盖板，所述储料箱的底端滑动连接有挡板，所述储料箱上螺纹连接有旋钮，所述旋钮与挡板之间抵触。
具体的，所述储料箱的两侧固定连接有两个把手，所述储料箱的一侧固定连接有第二透明板。
具体的，所述储料箱的底端呈倾斜设置，所述储水桶的底端呈圆弧形结构，所述衔接块截面的底端呈梯形结构，所述衔接块的顶端呈圆柱形结构，所述衔接块的底端呈六棱柱形结构。
具体的，所述储水桶上设有搅拌结构，所述搅拌结构包括支撑架，所述储水桶上卡合有支撑架，所述支撑架上转动连接有搅拌杆，所述支撑架与密封盖之间抵触，所述搅拌杆的顶端与衔接块的底端之间卡合。
本发明的有益效果是：
（1）本发明所述的一种温泉尾水回收装置，通过储料结构能够对絮凝剂进行储存，在添加絮凝剂的时候可以通过驱动结构带动下料结构使絮凝剂持续均匀的添加至储水桶的内部，避免了手动添加时添加不均匀的情况，提高了操作的便捷性与稳定性，在驱动结构带动下料结构下料的同时驱动结构会带动搅拌结构对储水桶内部的水进行搅拌，从而使絮凝剂能够与水中的杂质混合的更加的充分，从而提高了效率，且当絮凝剂使用完成后可以将空的储料结构从下料结构上取下并将装满絮凝剂的储料结构放置到下料结构上，从而完成了絮凝剂的快速添加，缩短了时间，提高了效率。
（2）本发明所述的一种温泉尾水回收装置，通过启闭结构能够实现密封盖的自动开启与关闭，当密封盖开启后其会自动的转动至储水桶的一侧，从而使其不对搅拌结构进行抵挡，此时直接将搅拌结构从储水桶的内部取出即可，取出后方便对搅拌结构进行全方位的清理，通过对搅拌结构表面的杂质进行清理能够减轻其重量，从而减轻驱动结构的驱动阻力，减小了损耗，提高了效率。
（3）本发明所述的一种温泉尾水回收装置，在水进入到储水桶中之前可以通过除杂结构对水中的毛发和一些体积较大的杂物进行去除进行去除，此时便实现了对温泉水的初步处理，当储水桶内部的温泉水沉淀完成后可以通过抽水结构将水抽出，从而实现了温泉水回收再利用，避免了水的浪费，通过污泥泵能够将沉淀在储水箱底端的污泥进行排出，污泥排出后方便温泉水下一次的沉淀除杂工作。
（发明人：潘巨波;张伟招;葛磊;黄德华;米小芳;余韩）
