公布日：2023.09.29
申请日：2023.08.30
分类号：C02F1/12(2023.01)I;B01D46/02(2006.01)I;B01D46/12(2022.01)I;B01D46/62(2022.01)I;B01F27/90(2022.01)I;B08B9/087(2006.01)I;B03C3/017(2006.01)I;
C02F103/18(2006.01)N
摘要
本发明公开一种低温烟气余热脱硫废水处理设备，包括废水箱、浓浆箱和主气管，所述废水箱固定安装在浓浆箱的一侧，所述废水箱和浓浆箱之间设置有浓缩塔，所述浓浆箱的一侧固定安装有高温喷雾塔，所述主气管固定安装在高温喷雾塔和浓缩塔的上部，高温喷雾塔、浓缩塔和主气管之间均通过进气管贯通连接，进气管的一侧设有配合主气管使用的排气管，排气管固定安装在高温喷雾塔和浓缩塔的排气端；充分利用低温烟气余热进行循环蒸发浓缩，实现以废治废，有效降低脱硫废水处理成本，不需要前置常规预处理系统，不需要使用超滤膜进行浓缩，完美解决了脱硫废水的高盐高腐蚀性技术难题，成功实现了脱硫废水的零排放。
权利要求书

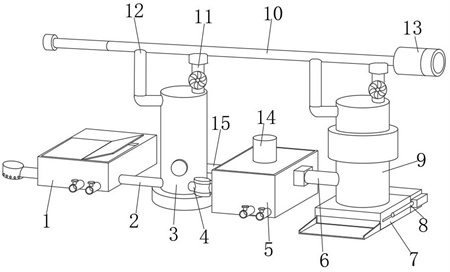

1.一种低温烟气余热脱硫废水处理设备，其特征在于，包括废水箱（1）、浓浆箱（5）和主气管（10），所述废水箱（1）固定安装在浓浆箱（5）的一侧，所述废水箱（1）和浓浆箱（5）之间设置有浓缩塔（3），所述浓浆箱（5）的一侧固定安装有高温喷雾塔（9），所述主气管（10）固定安装在高温喷雾塔（9）和浓缩塔（3）的上部，高温喷雾塔（9）、浓缩塔（3）和主气管（10）之间均通过进气管（11）贯通连接，进气管（11）的一侧设有配合主气管（10）使用的排气管（12），排气管（12）固定安装在高温喷雾塔（9）和浓缩塔（3）的排气端，所述浓缩塔（3）的内侧上部位置固定安装有若干组喷淋架（18），所述浓缩塔（3）的内部设有呈L状的增压管（17），所述高温喷雾塔（9）的下端外表面固定安装有清灰件（7），所述主气管（10）的一端固定安装有过滤筒（13）；利用循环管（15）配合循环泵（16）在浓缩塔（3）和浓浆箱（5）之间形成浆液循环结构，在脱硫废水的浓缩液浓度未达标时，利用循环泵（16）通过浓浆箱（5）可以将浓缩液重新导入至喷淋架（18），再利用雾化喷头（19）排出，进行重复浓缩操作；所述清灰件（7）的内侧活动安装有清料刮板（28），清料刮板（28）的侧边外表面呈倾斜设置，所述清灰件（7）和清料刮板（28）之间通过液压推杆（8）驱动；所述清料刮板（28）的下端外表面固定安装有斜面刮条（29）；利用液压推杆（8）可以推动清料刮板（28）平移，使得清料刮板（28）将清灰件（7）内的粉尘排出，完成对清灰件（7）的清理操作，斜面刮条（29）由柔性材料制成，且斜面刮条（29）采用斜面结构设计。
2.根据权利要求1所述的一种低温烟气余热脱硫废水处理设备，其特征在于，所述喷淋架（18）的下端外表面设有若干组雾化喷头（19），所述增压管（17）的上端设有若干组排气嘴（20），所述喷淋架（18）的下端呈锥形结构，且喷淋架（18）的下端固定安装有第二管体（4）。
3.根据权利要求1所述的一种低温烟气余热脱硫废水处理设备，其特征在于，所述废水箱（1）和浓缩塔（3）之间设有第一管体（2），所述浓缩塔（3）和浓浆箱（5）之间设有第二管体（4），且第二管体（4）的一侧固定安装有循环管（15），循环管（15）和浓浆箱（5）之间设有循环泵（16）。
4.根据权利要求1所述的一种低温烟气余热脱硫废水处理设备，其特征在于，所述浓浆箱（5）和高温喷雾塔（9）之间设有第三管体（6），所述高温喷雾塔（9）的内部设有电除尘器。
5.根据权利要求1所述的一种低温烟气余热脱硫废水处理设备，其特征在于，所述浓浆箱（5）的上端中部设有搅拌器（14），搅拌器（14）的底部活动安装有搅拌杆（22），搅拌杆（22）的两侧均固定安装有若干组桨叶（21）。
6.根据权利要求5所述的一种低温烟气余热脱硫废水处理设备，其特征在于，所述过滤筒（13）的一端外表面拼接安装有密封盖（26），密封盖（26）的侧边固定安装有除尘布袋（23），所述过滤筒（13）的内侧固定安装有若干组过滤垫（24）。
7.根据权利要求1所述的一种低温烟气余热脱硫废水处理设备，其特征在于，清灰件（7）的后端设有液压缸（27），清灰件（7）的前端设有排料嘴（25）。
8.根据权利要求7所述的一种低温烟气余热脱硫废水处理设备，其特征在于，斜面刮条（29）的侧边呈倾斜设置，所述清料刮板（28）的两端中部均设有滑动卡头（30）。
9.根据权利要求7所述的一种低温烟气余热脱硫废水处理设备，其特征在于，所述清灰件（7）的两侧均设有配合滑动卡头（30）使用的滑槽，所述清灰件（7）的上端为敞开式结构。10.根据权利要求9所述的一种低温烟气余热脱硫废水处理设备，其特征在于，所述清灰件（7）的外表面位于清料刮板（28）的下部呈倾斜设置，两组液压推杆（8）之间对称设置，滑槽的整体呈倾斜设置。
发明内容
本发明的目的在于提供一种低温烟气余热脱硫废水处理设备，可以解决现有的问题。
本发明解决的问题是：1、脱硫废水主要由含盐废水、悬浮物以及COD重金属组成，传统设备无法去除脱硫废水中的盐分，其通过加药沉淀、电絮凝、物理渗透和蒸发结晶等方式进行处理，处理成本较高，且无法做到脱硫废水的零排放处理；2、其次上述设备不具有辅助清料结构，脱硫废水处理时产生的粉尘需要人工定时进行清理操作，功能性单一；3、上述传统设备在进行脱硫废水处理时，其浓缩的脱硫废水容易阻塞设备，降低设备运转稳定性，同时直接利用烟气进行加热操作，容易污染设备内部，增加了其清理难度。
本发明的目的可以通过以下技术方案实现：一种低温烟气余热脱硫废水处理设备，包括废水箱、浓浆箱和主气管，所述废水箱固定安装在浓浆箱的一侧，所述废水箱和浓浆箱之间设置有浓缩塔，所述浓浆箱的一侧固定安装有高温喷雾塔，所述主气管固定安装在高温喷雾塔和浓缩塔的上部，高温喷雾塔、浓缩塔和主气管之间均通过进气管贯通连接，进气管的一侧设有配合主气管使用的排气管，排气管固定安装在高温喷雾塔和浓缩塔的排气端，所述浓缩塔的内侧上部位置固定安装有若干组喷淋架，所述浓缩塔的内部设有呈L状的增压管，所述高温喷雾塔的下端外表面固定安装有清灰件，所述主气管的一端固定安装有过滤筒。
作为本发明的进一步技术方案，所述喷淋架的下端外表面设有若干组雾化喷头，所述增压管的上端设有若干组排气嘴，所述喷淋架的下端呈锥形结构，且喷淋架的下端固定安装有第二管体，排气嘴和雾化喷头之间呈逆向设置，利用通过泵体对废水箱内脱硫废水进行增压处理，使得脱硫废水通过第一管体导入至喷淋架，由喷淋架的排气嘴向下喷出，同时利用进气管将主气管内的低温烟气引入至增压管，通过增压管的排气嘴向上喷出，通过调节雾化喷头，使得脱硫废在浓缩塔内呈水雾状，利用电厂锅炉低温烟气余热，对浓缩塔内雾状的脱硫废水进行逆流蒸发操作，使得脱硫废水浓缩减量，水分随烟气由排气管重新排入至主气管。
作为本发明的进一步技术方案，所述废水箱和浓缩塔之间设有第一管体，所述浓缩塔和浓浆箱之间设有第二管体，且第二管体的一侧固定安装有循环管，循环管和浓浆箱之间设有循环泵，利用循环管配合循环泵在浓缩塔和浓浆箱之间形成浆液循环结构，在脱硫废水的浓缩液浓度未达标时，利用循环泵通过浓浆箱可以将浓缩液重新导入至喷淋架，再利用雾化喷头排出，进行重复浓缩操作。
作为本发明的进一步技术方案，所述浓浆箱和高温喷雾塔之间设有第三管体，所述高温喷雾塔的内部设有电除尘器，当脱硫废水的浓缩液浓度达标时，通过第三管体将浓缩液导入至高温喷雾塔的内部，水份及盐分随高温蒸汽蒸发，被电除尘器捕获，固体物及飞灰干燥物为粉末状，从其下部排入至清灰件内收集。
作为本发明的进一步技术方案，所述浓浆箱的上端中部设有搅拌器，搅拌器的底部活动安装有搅拌杆，搅拌杆的两侧均固定安装有若干组桨叶，使用者利用搅拌器驱动搅拌杆，可以通过搅拌杆带动若干组桨叶转动，因为浓浆箱内的浓缩液具有一定浓度，容易出现阻塞现象，利用搅拌杆的设置，可以搅拌浓缩液，避免其在泵入时出现阻塞现象。
作为本发明的进一步技术方案，所述过滤筒的一端外表面拼接安装有密封盖，密封盖的侧边固定安装有除尘布袋，所述过滤筒的内侧固定安装有若干组过滤垫，电厂锅炉低温烟气由过滤筒进入至主气管内，因为烟气中具有部分杂质，其直接导入至高温喷雾塔和浓缩塔内时，容易污染高温喷雾塔和浓缩塔的内壁，使得其所收集的浓缩液被污染，利用除尘布袋和过滤垫可以对烟气进行双重过滤，从而去除烟气中的杂质。
作为本发明的进一步技术方案，所述清灰件的内侧活动安装有清料刮板，清料刮板的侧边外表面呈倾斜设置，所述清灰件和清料刮板之间通过液压推杆驱动，清灰件的后端设有液压缸，清灰件的前端设有排料嘴，利用液压推杆可以推动清料刮板平移，使得清料刮板将清灰件内的粉尘排出，完成对清灰件的清理操作。
作为本发明的进一步技术方案，所述清料刮板的下端外表面固定安装有斜面刮条，且斜面刮条的侧边呈倾斜设置，所述清料刮板的两端中部均设有滑动卡头，斜面刮条由柔性材料制成，且斜面刮条采用斜面结构设计，使得斜面刮条可以紧贴清灰件的表面，同时避免斜面刮条在移动时刮伤清灰件，提升其清灰效果。
本发明的有益效果：1、通过设置雾化喷头和排气嘴，在该低温烟气余热脱硫废水处理设备使用时，充分利用低温烟气余热进行循环蒸发浓缩，实现以废治废，有效降低脱硫废水处理成本，不需要前置常规预处理系统，不需要使用超滤膜进行浓缩，完美解决了脱硫废水的高盐高腐蚀性技术难题，成功实现了脱硫废水的零排放，操作时，利用通过泵体对废水箱内脱硫废水进行增压处理，使得脱硫废水通过第一管体导入至喷淋架，由喷淋架的排气嘴向下喷出，同时利用进气管将主气管内的低温烟气引入至增压管，通过增压管的排气嘴向上喷出，通过调节雾化喷头，使得脱硫废在浓缩塔内呈水雾状，利用电厂锅炉低温烟气余热，对浓缩塔内雾状的脱硫废水进行逆流蒸发操作，使得脱硫废水浓缩减量，水分随烟气由排气管重新排入至主气管，浓缩后的浓缩液通过第二管体导入浓浆箱内储存，利用循环管配合循环泵在浓缩塔和浓浆箱之间形成浆液循环结构，在脱硫废水的浓缩液浓度未达标时，利用循环泵通过浓浆箱可以将浓缩液重新导入至喷淋架，再利用雾化喷头排出，进行重复浓缩操作，当脱硫废水的浓缩液浓度达标时，通过第三管体将浓缩液导入至高温喷雾塔的内部，水份及盐分随高温蒸汽蒸发，被电除尘器捕获，固体物及飞灰干燥物为粉末状，从其下部排入至清灰件内收集，从而利用低温烟气余热完成脱硫废水零污排放理操作。
2、通过设置过滤筒和搅拌器，在该低温烟气余热脱硫废水处理设备使用时，利用过滤筒可以有效去除烟气中的杂质，避免烟气污染浓缩塔和高温喷雾塔的内壁，其次可以避免浓缩液在浓浆箱内沉底，避免其在泵送过程中出现阻塞现象，提升设备稳定性，操作时，电厂锅炉低温烟气由过滤筒进入至主气管内，因为烟气中具有部分杂质，其直接导入至高温喷雾塔和浓缩塔内时，容易污染高温喷雾塔和浓缩塔的内壁，使得其所收集的浓缩液被污染，利用除尘布袋和过滤垫可以对烟气进行双重过滤，从而去除烟气中的杂质，其次使用者利用搅拌器驱动搅拌杆，可以通过搅拌杆带动若干组桨叶转动，因为浓浆箱内的浓缩液具有一定浓度，容易出现阻塞现象，利用搅拌杆的设置，可以搅拌浓缩液，避免其在泵入时出现阻塞现象。
3、通过设置清灰件，在该低温烟气余热脱硫废水处理设备使用时，通过清灰件可以自动完成对粉尘的清理操作，减少人工清理步骤，操作时，利用液压推杆可以推动清料刮板平移，使得清料刮板将清灰件内的粉尘排出，完成对清灰件的清理操作，斜面刮条由柔性材料制成，且斜面刮条采用斜面结构设计，使得斜面刮条可以紧贴清灰件的表面，同时避免斜面刮条在移动时刮伤清灰件，提升其清灰效果，令其具有辅助清理结构。
（发明人：杨会修;高良海;刘容）
