公布日：2023.09.15
申请日：2023.06.01
分类号：C02F1/52(2023.01)I;B01D29/56(2006.01)I;B01D29/94(2006.01)I;C02F1/28(2023.01)I;C02F1/00(2023.01)N;C02F103/34(2006.01)N
摘要
一种酸性废水处理装置及使用方法，属于废水处理设备领域。所述外壳的顶端通过电机支架固定连接有电机Ⅰ，电机Ⅰ的输出轴与动力装置固定连接；所述筒体顶端通过连杆固定连接在电机支架的下端，筒体的外侧设有与筒体螺纹配合的分隔板，筒体的内侧设有与筒体螺纹配合的废料处理装置，且废料处理装置还与动力装置相配合。本发明的有益效果是：本发明通过筛板、过滤桶和滤筒对废水进行多次过滤，避免影响处理后废水的质量，同时分隔板和载物盘可以将使用絮凝剂后沉淀的杂物以及吸附在外壳的圆筒内壁上的杂物进行处理，并拖动至外壳的上端，便于对外壳的圆筒内部进行清理，节约清理时间，以便于后续处理废水，提升效率。
权利要求书

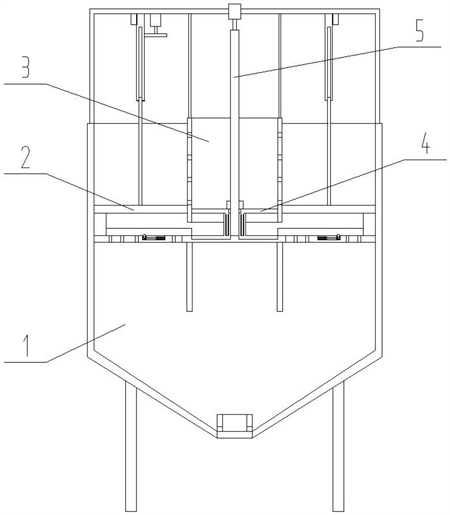

1.一种酸性废水处理装置，其特征在于：包括外壳(1)、分隔板(2)、筒体(3)、废料处理装置(4)和动力装置(5)；所述外壳(1)的顶端通过电机支架(18)固定连接有电机Ⅰ(19)，电机Ⅰ(19)的输出轴与动力装置(5)固定连接；所述筒体(3)顶端通过连杆(32)固定连接在电机支架(18)的下端，筒体(3)的外侧设有与筒体(3)螺纹配合的分隔板(2)，筒体(3)的内侧设有与筒体(3)螺纹配合的废料处理装置(4)，且废料处理装置(4)还与动力装置(5)相配合。
2.根据权利要求1所述的一种酸性废水处理装置，其特征在于：所述外壳(1)包括支架(11)、底板(12)、滤筒(13)、储液桶(14)、筛板(15)、连接环(110)、弹性伸缩杆(113)、滑块(114)、挡块(115)、弹簧(117)、电机Ⅱ(118)、齿轮(119)、传动筒(120)、连接杆(121)和固定环(17)；所述储液桶(14)由圆筒和固定连接在圆筒下端的锥形桶组成，锥形桶的底端设有出液口，底板(12)上端固定连接有滤筒(13)；所述底板(12)和滤筒(13)均与出液口螺纹连接；所述圆筒的内部中间位置固定连接有筛板(15)，筛板(15)的中心设有圆孔，筛板(15)上还设有多个竖向的穿孔(111)，且在筛板(15)的上端面上还设有多个滑槽(112)，每个所述滑槽(112)内固定连接有弹性伸缩杆(113)，且在滑槽(112)远离筛板(15)中心的设有设有与滑槽(112)滑动配合的滑块(114)；所述滑块(114)固定连接在弹性伸缩杆(113)的自由端上，滑块(114)的上端设有凹槽(116)，凹槽(116)内设有与其滑动配合的挡块(115)；所述挡块(115)与凹槽(116)底壁之间固定连接有弹簧(117)；所述连接环(110)固定连接在筛板(115)的上端；所述电机支架(18)固定连接在圆筒的上端；所述电机支架(18)的下端还固定连接有电机Ⅱ(118)，电机Ⅱ(118)的输出轴上固定连接有齿轮(119)；所述电机支架(18)的下端还固定连接有固定环(17)；所述固定环(17)的内壁上通过轴承连接有传动筒(120)，传动筒(120)的内壁上设有与齿轮(119)啮合的齿槽，传动筒(120)的底面上设有竖向的滑道(16)；所述连接杆(121)的一端与滑槽(16)滑动配合，连接杆(121)的另一端与分隔板(2)固定连接；所述电机Ⅰ(19)与电机Ⅱ(118)的转速相同。
3.根据权利要求2所述的一种酸性废水处理装置，其特征在于：所述滑槽(112)靠近筛板(15)中心的一端与筛板(15)中心的距离不同。
4.根据权利要求2所述的一种酸性废水处理装置，其特征在于：所述弹簧(117)的弹力大于弹性伸缩杆(113)内部弹性部件的弹力。
5.根据权利要求3或4所述的一种酸性废水处理装置，其特征在于：所述筒体(3)包括过滤桶(31)，过滤桶(31)的上端通过连杆(32)固定连接在电机支架(18)的下端，过滤桶(31)的内、外圆面均设有螺纹，且过滤桶(31)内圆面上螺纹的螺距小于过滤桶(31)外圆面上螺纹的螺距。
6.根据权利要求5所述的一种酸性废水处理装置，其特征在于：所述分隔板(2)的中心设有与过滤桶(31)外圆面螺纹相配合的螺纹孔。
7.根据权利要求6所述的一种酸性废水处理装置，其特征在于：所述动力装置(5)包括矩形杆(51)、弧形杆(52)、连接盘(53)和搅拌杆(55)；所述连接盘(53)与筛板(15)中心的圆孔滑动配合，连接盘(53)的上端设有环形槽(54)，且连接盘(53)的上端固定连接有矩形杆(51)，所述矩形杆(51)与电机Ⅰ(19)的输出轴固定连接；所述连接盘(53)的上端还固定连接有弧形杆(52)，弧形杆(52)的下端面与筛板(15)的上端面接触；所述连接盘(53)的下端还固定连接有搅拌杆(55)。8.根据权利要求7所述的一种酸性废水处理装置，其特征在于：所述废料处理装置(4)包括螺纹盘(41)、连接块(42)、载物盘(43)、连接筒Ⅰ(44)和连接筒Ⅱ(45)；所述螺纹盘(41)的中心设有通孔，螺纹盘(41)外圆面上设有与过滤桶(31)内壁上螺纹相配合的螺纹，且螺纹盘(41)的上端固定连接有连接块(42)，螺纹盘(41)的下端固定连接有连接筒Ⅰ(44)；所述连接块(42)上设有竖向贯穿连接块(42)的且与矩形杆(51)滑动配合的矩形孔；所述载物盘(43)与环形槽(54)滑动配合，载物盘(43)的中心设有贯穿孔，贯穿孔的内壁上固定连接有连接筒Ⅱ(45)；所述连接筒Ⅱ(45)的顶端设有与连接筒Ⅰ(44)竖向滑动配合的环状槽(46)，且连接筒Ⅰ(44)的中心设有圆形孔。
9.根据权利要求8所述的一种酸性废水处理装置，其特征在于：所述连接筒Ⅰ(44)中心的圆形孔的直径大于矩形杆(51)对角线的长度。
10.根据权利要求9所述的一种酸性废水处理装置的使用方法，其特征在于：所述使用方法包括以下步骤：步骤一：将废水倒入外壳(14)的圆筒内，此时过滤桶(31)上的筛孔均位于分隔板(2)、螺纹盘(41)的上方，避免废水流入筛板(15)下端；步骤二：投入絮凝剂，静置一段时间；步骤三：启动电机Ⅰ(19)、电机Ⅱ(118)，电机Ⅱ(118)带动分隔板(2)向上移动，电机Ⅰ(19)带动弧形杆(52)转动，清理筛板(15)上端避免堵塞，且电机Ⅰ(19)还带动废料处理装置(4)向上移动，便于清理废料；步骤四：底板(12)上的滤筒(13)内装载有中和酸性废水的碱性物质，待反应完成后，转动底板(12)向下移动，并使滤筒(13)螺纹连接在出料口上，再次对废水进行过滤。
发明内容
本发明的目的是为解决背景技术中存在的上述问题，提供一种酸性废水处理装置及使用方法。
本发明实现上述目的，采取的技术方案如下：
一种酸性废水处理装置，包括外壳、分隔板、筒体、废料处理装置和动力装置；所述外壳的顶端通过电机支架固定连接有电机Ⅰ，电机Ⅰ的输出轴与动力装置固定连接；所述筒体顶端通过连杆固定连接在电机支架的下端，筒体的外侧设有与筒体螺纹配合的分隔板，筒体的内侧设有与筒体螺纹配合的废料处理装置，且废料处理装置还与动力装置相配合。
一种酸性废水处理装置的使用方法，所述使用方法包括以下步骤：
步骤一：将废水倒入外壳的圆筒内，此时过滤桶上的筛孔均位于分隔板、螺纹盘的上方，避免废水流入筛板下端；
步骤二：投入絮凝剂，静置一段时间；
步骤三：启动电机Ⅰ、电机Ⅱ，电机Ⅱ带动分隔板向上移动，电机Ⅰ带动弧形杆转动，清理筛板上端避免堵塞，且电机Ⅰ还带动废料处理装置向上移动，便于清理废料；
步骤四：底板上的滤筒内装载有中和酸性废水的碱性物质，待反应完成后，转动底板向下移动，并使滤筒螺纹连接在出料口上，再次对废水进行过滤。
与现有技术相比，本发明的有益效果是：本发明通过筛板、过滤桶和滤筒对废水进行多次过滤，避免影响处理后废水的质量，同时分隔板和载物盘可以将使用絮凝剂后沉淀的杂物以及吸附在外壳的圆筒内壁上的杂物进行处理，并拖动至外壳的上端，便于对外壳的圆筒内部进行清理，节约清理时间，以便于后续处理废水，提升效率。
（发明人：王成;刘江玉）
