公布日：2024.03.01
申请日：2023.12.28
分类号：C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;B01F35/75(2022.01)I
摘要
本发明公开了一种用于污水处理的自动化定量溶药装置，属于污水处理设备技术领域。包括溶药箱、设置在溶药箱上的定量加药机构、定量进水系统，及与定量加药机构、定量进水系统通信连接的PLC控制模块，PLC控制模块用于控制定量进水系统和定量加药机构同时向溶药箱内加入定量的水和药剂；本发明通过PLC控制模块控制定量进水系统和定量加药机构同时自动向溶药箱内加入定量的水和药剂，药剂量和进水量准确匹配，使得溶药箱内配制的药剂浓度稳定一致，提高溶药装置的自动化水平和标准化程度。
权利要求书

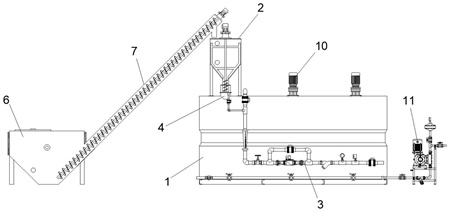

1.一种用于污水处理的自动化定量溶药装置，包括溶药箱(1)和PLC控制模块，其特征在于:所述溶药箱(1)上设置有定量加药机构(2)和定量进水系统(3)，所述PLC控制模块用于控制所述定量进水系统(3)和所述定量加药机构(2)同时向所述溶药箱(1)内加入定量的水和药剂；所述定量加药机构(2)包括：设置于所述溶药箱(1)顶部的加药桶(21)，所述加药桶(21)内安装有内胆(22)，所述内胆(22)具有连通的上锥型腔(221)和下圆柱型腔(222)；设置于所述加药桶(21)顶部的变频电机(23)，所述变频电机(23)输出端与设置于所述加药桶(21)内的转动轴(24)一端部固定连接；螺旋设置于所述转动轴(24)外周的定量螺旋片(25)，所述定量螺旋片(25)位于所述下圆柱型腔(222)内；设置于所述加药桶(21)内的物位计(12)，所述物位计(12)与所述变频电机(23)通过所述PLC控制模块相互通信连接。
2.根据权利要求1所述的一种用于污水处理的自动化定量溶药装置,其特征在于：所述定量进水系统(3)包括输水主管路(31)，及依此安装于所述输水主管路(31)上的压力开关(32)、电磁阀(33)及进水流量计(34)，所述压力开关(32)、电磁阀(33)及进水流量计(34)均与所述PLC控制模块通信连接。
3.根据权利要求2所述的一种用于污水处理的自动化定量溶药装置,其特征在于：所述加药桶(21)内还设置有飞溅药剂清理装置(4)，所述飞溅药剂清理装置(4)包括：输药筒(41)，设置于所述下圆柱型腔(222)出药口与所述溶药箱(1)进药口之间，所述输药筒(41)与所述溶药箱(1)进药口连接的一端为锥型腔；分支管路(42)，设置于所述输水主管路(31)与所述输药筒(41)之间；旋流件(43)，设置于所述输药筒(41)内，所述旋流件(43)与所述分支管路(42)连通，用于在所述输药筒(41)的锥型腔处形成旋流。
4.根据权利要求3所述的一种用于污水处理的自动化定量溶药装置,其特征在于：所述旋流件(43)包括储水环(431)、喷嘴(432)及防护罩(433)，所述储水环(431)贴合于所述输药筒(41)内壁，若干所述喷嘴(432)沿同一方向倾斜设置于所述储水环(431)底部，且所述喷嘴(432)朝向所述输药筒(41)的锥型腔，所述防护罩(433)将所述储水环(431)和所述喷嘴(432)罩住，在所述防护罩(433)内形成密封空间。
5.根据权利要求1所述的一种用于污水处理的自动化定量溶药装置,其特征在于：所述转动轴(24)中部外周还固定设置有至少两个刮料臂(5)，所述刮料臂(5)用于防止药剂黏附在所述加药桶(21)和所述上锥型腔(221)的内壁上。
6.根据权利要求5所述的一种用于污水处理的自动化定量溶药装置,其特征在于：所述刮料臂(5)包括一体连接的竖臂(51)、横杆(52)及倾斜臂(53)，所述竖臂(51)与所述加药桶(21)内壁滑动贴合，所述倾斜臂(53)与所述上锥型腔(221)内壁滑动贴合，多个所述横杆(52)用于将所述竖臂(51)和所述倾斜臂(53)与所述转动轴(24)固定连接。
7.根据权利要求1所述的一种用于污水处理的自动化定量溶药装置,其特征在于：还包括储药箱(6)和螺旋输送机(7)，所述储药箱(6)用于储存药剂，所述螺旋输送机(7)用于将所述储药箱(6)内的药剂输送至所述加药桶(21)内。8.根据权利要求7所述的一种用于污水处理的自动化定量溶药装置,其特征在于：所述储药箱(6)内设置有物位计(12)和温度传感器(8)，所述储药箱(6)外周包裹有电加热丝网(9)，所述物位计(12)与所述螺旋输送机(7)通过所述PLC控制模块通信连接，所述温度传感器(8)与所述电加热丝网(9)通过所述PLC控制模块通信连接。
9.根据权利要求1-7任一项所述的一种用于污水处理的自动化定量溶药装置,其特征在于：所述溶药箱(1)上还设有多个搅拌器(10)，所述搅拌器(10)用于将定量加入所述溶药箱(1)内的水和药剂搅拌混合均匀。
发明内容
鉴于此，本发明的目的在于提供一种用于污水处理的自动化定量溶药装置，以解决现有溶药装置存在的问题中的一种或多种。
本发明的目的可以通过以下技术方案实现：
一种用于污水处理的自动化定量溶药装置，包括溶药箱和PLC控制模块，所述溶药箱上设置有定量加药机构和定量进水系统，所述PLC控制模块用于控制所述定量进水系统和所述定量加药机构同时向所述溶药箱内加入定量的水和药剂；
所述定量加药机构包括：
设置于所述溶药箱顶部的加药桶，所述加药桶内安装有内胆，所述内胆具有连通的上锥型腔和下圆柱型腔；
设置于所述加药桶顶部的变频电机，所述变频电机输出端与设置于所述加药桶内的转动轴一端部固定连接；
螺旋设置于所述转动轴外周的定量螺旋片，所述定量螺旋片位于所述下圆柱型腔内；
设置于所述加药桶内的物位计，所述物位计与所述变频电机通过所述PLC控制模块相互通信连接。
作为本发明进一步的方案：所述定量进水系统包括输水主管路，及依此安装于所述输水主管路上的压力开关、电磁阀及进水流量计，所述压力开关、电磁阀及进水流量计均与所述PLC控制模块通信连接。
作为本发明进一步的方案：所述加药桶内还设置有飞溅药剂清理装置，所述飞溅药剂清理装置包括：
输药筒，设置于所述下圆柱型腔出药口与所述溶药箱进药口之间，所述输药筒与所述溶药箱进药口连接的一端为锥型腔；
分支管路，设置于所述输水主管路与所述输药筒之间；
旋流件，设置于所述输药筒内，所述旋流件与所述分支管路连通，用于在所述输药筒的锥型腔处形成旋流。
作为本发明进一步的方案：所述旋流件包括储水环、喷嘴及防护罩，所述储水环贴合于所述输药筒内壁，若干所述喷嘴沿同一方向倾斜设置于所述储水环底部，且所述喷嘴朝向所述输药筒的锥型腔，所述防护罩将所述储水环和所述喷嘴罩住，在所述防护罩内形成密封空间。
作为本发明进一步的方案：所述转动轴中部外周还固定设置有至少两个刮料臂，所述刮料臂用于防止药剂黏附在所述加药桶和所述上锥型腔内壁上。
作为本发明进一步的方案：所述刮料臂包括一体连接的竖臂、横杆及倾斜臂，所述竖臂与所述加药桶内壁滑动贴合，所述倾斜臂与所述上锥型腔内壁滑动贴合，多个所述横杆用于将所述竖臂和所述倾斜臂与所述转动轴固定连接。
作为本发明进一步的方案：还包括储药箱和螺旋输送机，所述储药箱用于储存药剂，所述螺旋输送机用于将所述储药箱内的药剂输送至所述加药桶内。
作为本发明进一步的方案：所述储药箱内设置有物位计和温度传感器，所述储药箱外周包裹有电加热丝网，所述物位计与所述螺旋输送机通过所述PLC控制模块通信连接，所述温度传感器与所述电加热丝网通过所述PLC控制模块通信连接。
作为本发明进一步的方案：所述溶药箱上还设有多个搅拌器，所述搅拌器用于将定量加入所述溶药箱内的水和药剂搅拌混合均匀。
本发明具有以下有益效果：
(1)本发明通过设置定量进水系统、定量加药机构，及与定量加药机构、定量进水系统通信连接的PLC控制模块；通过PLC控制模块控制定量进水系统和定量加药机构同时自动向溶药箱内加入定量的水和药剂，药剂量和进水量准确匹配，使得溶药箱内配制的药剂浓度稳定一致，提高溶药装置的自动化水平和标准化程度；
(2)本发明通过设置刮料臂，在定量加药机构定量向溶药箱内加入药剂过程中，刮料臂跟随转动轴同步转动，与加药桶内壁贴合的倾斜臂将黏附在加药桶内壁的药剂刮下，与上锥型腔内壁贴合的倾斜臂将黏附在上锥型腔内壁的药剂刮下，从而防止药剂粘结在加药桶和上锥型腔内壁上，同时可以保证药剂能够快速落入至下圆柱型腔中；
(3)本发明通过设置飞溅药剂清理装置，飞溅药剂清理装置包括输药筒、分支管路及旋流件，在定量加药机构定量向溶药箱内加入药剂过程中，旋流件能够使从分支管路进入的水在输药筒的锥型腔处形成旋流，从而将飞溅到输药筒锥型腔内壁上的药剂冲刷清理后进入到溶药箱，防止药剂长期积累堵塞锥型腔，且飞溅的药剂也会飘入周围空气，污染环境且危害工人的健康。
（发明人：幸响付;李石磊;白英;胡庆伟;牟联华;许海建;张立志）
