公布日：2023.08.01
申请日：2022.01.20
分类号：C02F11/122(2019.01)I;C02F11/14(2019.01)I;B08B3/00(2006.01)I;B08B13/00(2006.01)I;B65B43/42(2006.01)I;B65B1/04(2006.01)I
摘要
本发明涉及一种高压污泥脱水处理系统，包括搅拌装置、布泥展开装置、储料运输车装置、压滤装置、布泥分离装置、套袋装置、清洗装置和污泥输送管道，采用了连接搅拌装置和布泥展开装置的污泥输送管道和二次压滤装置，实现了搅拌混合后的污泥直接定向输送至卷布进行布泥处理，转运输送污泥至二次压滤脱水处理，保证高效脱出污泥水分，同时还在搅拌装置机壳上安装了温度传感器和流速传感器，便于实时监测并调节污泥搅拌混合温度和出料口污泥传送速度的情况，此外，还设置了套袋装置和清洗装置，采用皮带传送机定向传送实现了布泥分离的污泥高效收集和传送，本发明可实现污泥的高效脱水和收集传送，具有自动化程度高、污泥脱水效率高和污泥转运效率高等特点。
权利要求书

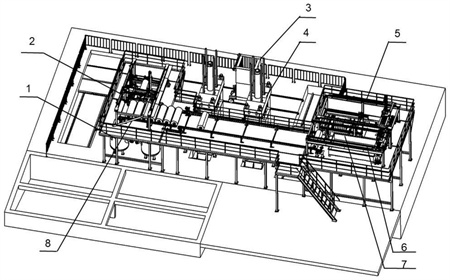

1.一种高压污泥脱水处理系统，包括搅拌装置、布泥展开装置、储料运输车装置、压滤装置、布泥分离装置、套袋装置、清洗装置和污泥输送管道，其特征在于，所述的搅拌装置用于泥浆和絮凝剂的搅拌以形成初始污泥，所述的布泥展开装置与所述的搅拌装置通过污泥输送管道连接，可实现搅拌混合后的初始污泥直接定向输送至卷布进行布泥处理，所述的储料运输车装置用于储存并转运从所述的布泥展开装置输送的初始污泥，所述的压滤装置用于对初始污泥进行二次压滤脱水压实处理，其中，所述的压滤装置共有二套，依次分别对初始污泥压滤脱去其中水分并将初始污泥压实处理，所述的布泥分离装置用于初始污泥和卷布的分离，所述的套袋装置用于收集所述的布泥分离装置分离后的成品污泥，所述的清洗装置用于清洗所述的布泥分离装置分离后的卷布。
2.根据权利要求1所述的一种高压污泥脱水处理系统，其特征在于，所述的搅拌装置设置有温度传感器和流速传感器，所述的温度传感器设置在搅拌装置机壳外侧用于监测并调节搅拌装置内部固液混合温度，所述的流速传感器设置在搅拌装置的出料口用于监测并调节搅拌装置输出初始污泥的传送速度。
3.根据权利要求1所述的一种高压污泥脱水处理系统，其特征在于，所述的布泥展开装置设置有自动抓取机械手、布泥专用导轨和布泥滚筒，所述的自动抓取机械手用于抓取布泥滚筒并放入预设布泥导轨自动展开卷布，所述的卷布一层一层包裹在所述的布泥滚筒外侧。
4.根据权利要求1所述的一种高压污泥脱水处理系统，其特征在于，所述的储料运输车装置设置有过滤网和废水储存池，所述的过滤网用于过滤布泥展开阶段和压滤阶段从初始污泥中脱出的水分，所述的废水储存池设置于所述的储料运输车装置内下方，用于收集初始污泥在布泥展开阶段和压滤阶段脱出的水分。
5.根据权利要求1所述的一种高压污泥脱水处理系统，其特征在于，所述的压滤装置设置有空气压缩机和供气管道，所述的供气管道与所述的空气压缩机连通，可实现将空气压缩机产生的压缩空气输送到压滤装置。
6.根据权利要求1所述的一种高压污泥脱水处理系统，其特征在于，所述的布泥分离装置设置有锥形布泥分离滚轮、布泥专用导轨和布泥分离台，所述的锥形布泥分离滚轮安装在所述的布泥专用导轨的上方，通过往复运动可实现布泥分离台上粘连在一起的污泥和卷布分离。
7.根据权利要求1所述的一种高压污泥脱水处理系统，其特征在于，所述的套袋装置设置有皮带传送机，所述的皮带传送机用于传送并输出由所述的布泥分离装置分离产生的成品污泥。
8.根据权利要求1所述的一种高压污泥脱水处理系统，其特征在于，所述的清洗装置设置有卷布清洗台，所述的卷布清洗台用于清洗和归位由所述的布泥分离装置分离出的卷布。
9.根据权利要求1-3任一项所述的一种高压污泥脱水处理系统，其特征在于，所述的污泥输送管道的进口与所述的搅拌装置连通，所述的污泥输送管道的出口位于所述的布泥分离装置布泥分离台上方，保证由所述搅拌装置加工后的初始污泥定向直接输送。
发明内容
本发明的目的是提供一种具有自动化程度高、污泥脱水效率高和污泥转运效率高的高压污泥脱水处理系统。
为了实现上述目的，本发明采取的技术方案为：
一种高压污泥脱水处理系统，包括搅拌装置、布泥展开装置、储料运输车装置、压滤装置、布泥分离装置、套袋装置、清洗装置和污泥输送管道，其特征在于，所述的搅拌装置用于泥浆和絮凝剂的搅拌以形成初始污泥，所述的布泥展开装置与所述的搅拌装置通过污泥输送管道连接，可实现搅拌混合后的初始污泥直接定向输送至卷布进行布泥处理，所述的储料运输车装置用于储存并转运从所述的布泥展开装置输送的初始污泥，所述的压滤装置用于对初始污泥进行二次压滤脱水压实处理，其中，所述的压滤装置共有二套，依次分别对初始污泥压滤脱去其中水分并将初始污泥压实处理，所述的布泥分离装置用于初始污泥和卷布的分离，所述的套袋装置用于收集所述的布泥分离装置分离后的成品污泥，所述的清洗装置用于清洗所述的布泥分离装置分离后的卷布。
进一步，作为优选，所述的搅拌装置中设置有温度传感器，所述的温度传感器设置在搅拌装置机壳外侧用于监测并调节搅拌装置内部固液混合温度，所述的搅拌装置中设置有流速传感器，所述的流速传感器设置在搅拌装置的出料口用于监测并调节搅拌装置输出污泥的传送速度。
进一步，作为优选，所述的布泥展开装置中设置有自动抓取机械手、布泥专用导轨和布泥滚筒，所述的自动抓取机械手用于抓取布泥滚筒放入预设布泥导轨自动展开卷布，所述的自动抓取机械手可以实现X轴、Y轴和Z轴三方向的自由移动，所述的布泥专用导轨用于布泥滚筒放在预设导轨沿特定的方向自动展开，所述的布泥展开装置与所述的搅拌装置通过污泥输送管道连接，可实现接收所述的搅拌装置中的污泥并将污泥在卷布上的布泥展开，所述卷布一层一层包裹在所述的布泥滚筒外侧。
进一步，作为优选，所述的储料运输车装置设置有过滤网，所述的过滤网用于过滤布泥展开阶段从初始污泥中脱出的水分，所述的过滤网用于过滤压滤阶段从初始污泥中脱出的水分，所述的储料运输车装置设置有废水储存池，所述的废水储存池设置于储料运输车装置内下方，用于收集初始污泥在布泥展开阶段脱出的水分和用于收集初始污泥在压滤阶段脱出的水分。
进一步，作为优选，所述的压滤装置设置有空气压缩机和供气管道，所述的供气管道与所述的空气压缩机连通，可实现将空气压缩机产生的压缩空气输送到压滤装置。
进一步，作为优选，所述的布泥分离装置设置有锥形布泥分离滚轮、布泥专用导轨和布泥分离台，所述的锥形布泥分离滚轮安装在所述的布泥专用导轨的上方，通过往复运动可实现布泥分离台上粘连在一起的污泥和卷布分离。
进一步，作为优选，所述的套袋装置设置有皮带传送机，所述的皮带传送机用于传送并输出由所述的布泥分离装置分离产生的成品污泥，所述的皮带传送机沿特定的方向连续转动带动套袋后的成品污泥移动输出。
进一步，作为优选，所述的清洗装置设置有自动抓取机械手和卷布清洗台，所述的自动抓取机械手可以实现X轴、Y轴和Z轴三方向的自由移动，所述的卷布清洗台用于清洗和归位由所述的布泥分离装置分离产生的卷布。
进一步，作为优选，所述的污泥输送管道的进口与所述的搅拌装置连通，所述的污泥输送管道的出口位于所述的布泥分离装置布泥分离台上方，保证由所述搅拌装置加工后的所述初始污泥定向直接输送。
本发明的有益效果：
本发明提供了一种高压污泥脱水处理系统，包括搅拌装置、布泥展开装置、储料运输车装置、压滤装置、布泥分离装置、套袋装置、清洗装置和污泥输送管道，采用了连接搅拌装置和布泥展开装置的污泥输送管道和二次压滤装置，实现了搅拌混合后的初始污泥直接定向输送至卷布进行布泥处理，转运输送初始污泥至二次压滤脱水处理，保证高效脱出污泥水分，同时还在搅拌装置机壳外侧安装了温度传感器和流速传感器，便于实时监测并调节污泥搅拌混合温度和出料口污泥传送速度的情况，此外，还设置了套袋装置和清洗装置，采用皮带传送机定向传送实现了布泥分离产生成品污泥的高效收集，以上几部分的实现使本发明具有省时、省力、自动化程度高、污泥脱水效率高和污泥转运效率高的特点，解决了实际中污泥难以滤去污泥中大量水分和脱水处理后的污泥主要依靠人力收集搬运的困难问题。
（发明人：高永琳;历福贵）
