公布日：2023.09.15
申请日：2023.07.18
分类号：C02F1/04(2023.01)I
摘要
本发明提出工业废水浓缩干化一体机，包括：MVR蒸发器，MVR蒸发器对工业废水进行预浓缩；干化机对MVR蒸发器预浓缩的液体进行干化；MVR蒸发器、干化机组装在一个框架内，共用一套配电柜和PLC控制系统；干化机包含有筒体，筒体的外壁设置有为干化机提供热能的导热源，导热源采用电热板直接加热或导热油传热，通过改进干化机不属于高压容器，管理全自动化，蒸发量可以应需设置，特别是与MVR蒸发器结合，起到双效干化的技术效果，极大的降低能耗。
权利要求书
1.工业废水浓缩干化一体机，其特征在于，包括：MVR蒸发器，MVR蒸发器对工业废水进行预浓缩；干化机，干化机对MVR蒸发器预浓缩的液体进行干化；MVR蒸发器、干化机组装在一个框架内，共用一套配电柜和PLC控制系统；干化机包含有筒体，筒体的外壁设置有为干化机提供热能的导热源，导热源采用电热板直接加热或导热油传热。

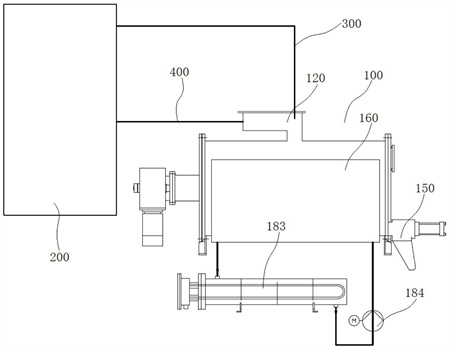

2.根据权利要求1所述的工业废水浓缩干化一体机，其特征在于，筒体的外筒壁设有中空的外夹套，外夹套内通导热油传热，导热油采用电热器加热，导热油通过循环泵循环。
3.根据权利要求1所述的工业废水浓缩干化一体机，其特征在于，筒体的外筒壁上固定有电热板。
4.根据权利要求1所述的工业废水浓缩干化一体机，其特征在于，MVR蒸发器上安装有输送预浓缩液体的粘稠液进料管路，粘稠液进料管路接入干化机的进料口，干化机上的二次蒸汽通过蒸汽出口连接蒸汽输送管路，蒸汽输送管路连接MVR蒸发器上压缩机的出口管路，为MVR蒸发器提供启动用蒸汽或为MVR蒸发器在运行中的蒸汽补充。
5.根据权利要求1所述的工业废水浓缩干化一体机，其特征在于，MVR蒸发器的预浓缩液体通过粘稠液进料管路导入缓冲计量罐，缓冲计量罐通过管路导入干化机的进料口或通过计量仪表入干化机的进料口。
6.根据权利要求1所述的工业废水浓缩干化一体机，其特征在于，所述干化机的筒体内设置有内轴，内轴上分布有刮板，干化机的进料口内设置有除沫器，干化机的出料斗上安装有放料阀。
7.根据权利要求1所述的工业废水浓缩干化一体机，其特征在于，MVR蒸发器采用卧管降膜蒸发器或立管降膜蒸发器或强制循环蒸发器，强制循环蒸发器采用列管换热器或板式换热器。
发明内容
本发明的目的是提供工业废水浓缩干化一体机，结构简单，采用MVR蒸发器和干化机相结合的形式，不但能够提升工业废水的蒸发干化效率，同时能耗低，利用使用。
本发明为解决其技术问题所采用的技术方案是：
工业废水浓缩干化一体机，包括：
MVR蒸发器，MVR蒸发器对工业废水进行预浓缩；
干化机，干化机对MVR蒸发器预浓缩的液体进行干化；
MVR蒸发器、干化机组装在一个框架内，共用一套配电柜和PLC控制系统；
干化机包含有筒体，筒体的外壁设置有为干化机提供热能的导热源，导热源采用电热板直接加热或导热油传热；
进一步，所述筒体的外筒壁设有中空的外夹套，外夹套内通导热油传热，导热油采用电热器加热，导热油通过循环泵循环。
进一步，所述筒体的外筒壁上固定有电热板。
进一步，MVR蒸发器上安装有输送预浓缩液体的粘稠液进料管路，粘稠液进料管路接入干化机的进料口，干化机上的二次蒸汽通过蒸汽出口连接蒸汽输送管路，蒸汽输送管路连接MVR蒸发器上压缩机的出口管路，为MVR蒸发器提供启动用蒸汽或为MVR蒸发器在运行中的蒸汽补充。
进一步，MVR蒸发器的预浓缩液体通过粘稠液进料管路导入缓冲计量罐，缓冲计量罐通过管路导入干化机的进料口或通过计量仪表入干化机的进料口。
进一步，所述干化机的筒体内设置有内轴，内轴上分布有刮板，干化机的进料口内设置有除沫器，干化机的出料斗上安装有放料阀。
进一步，MVR蒸发器采用卧管降膜蒸发器或立管降膜蒸发器或强制循环蒸发器，强制循环蒸发器采用列管换热器或板式换热器。
与现有技术相比，本发明具有如下有益的技术效果：
本发明将MVR蒸发器蒸发效率高的特点及干化机能够将粘稠液体干化的优点结合在一起，既提高蒸发效率，又解决物料结垢，使用质量高；
本发明干化机采用电加热的方式或导热油传热的加热方式，使干化机不属于高压容器，蒸发量可以根据需求设置，降低干化机的使用门槛，更方便和MVR蒸发器结合使用，起到双效干化的技术效果，以取得更低的单位能耗，能耗能够降低一半，在启动的时候，MVR蒸发器需要蒸汽，现有技术蒸汽需要外部的锅炉等其它设备导入，本发明可直接将干化机的蒸发导入到MVR蒸发器里边，极大的节省能耗，在MVR蒸发器工作中，由于蒸汽会流失，干化机的蒸汽可以起到很好的补充，MVR蒸发器正常作业中，干化机的蒸汽导入MVR蒸发器，可以提高蒸发量，加快液体的蒸发，极大的节省能耗，采用电加热即解决了干化机自身所需要的蒸汽，又能为MVR蒸发器提供支持。
（发明人：俎宝来;姜广义）
