公布日：2024.03.01
申请日：2023.12.06
分类号：C02F9/00(2023.01)I;B01F27/60(2022.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/50(2023.01)N;B01F101/00(2022.01)N;C02F103/20(2006.01)N
摘要
本发明公开了一种固液分离式养殖污水处理装置，包括挤压箱，所述挤压箱右端上侧设有进料口，位于挤压箱顶端安装有呈贯穿结构的挤压分离装置，所述挤压箱设在处理箱上端右侧，在所述处理箱内部上端右侧设有挤压分离装置，本实用通过在挤压箱内设有挤压分离装置，气缸和活塞杆来控制挤压板的高度，使得挤压板对杂物进行挤压处理，从而使得水分与杂物进行充分的分离，污水通过输送筒底部的落液孔落在处理箱内，挤压后的杂物通过输送筒输送出去，通过在处理箱内部设有搅拌装置，电机带动搅拌轴转动，通过翻料桨叶、搅拌板和混合板的作用，使得污水与药剂能够充分的混合，配合紫外线杀菌灯的作用，从而提高污水的处理效率。
权利要求书

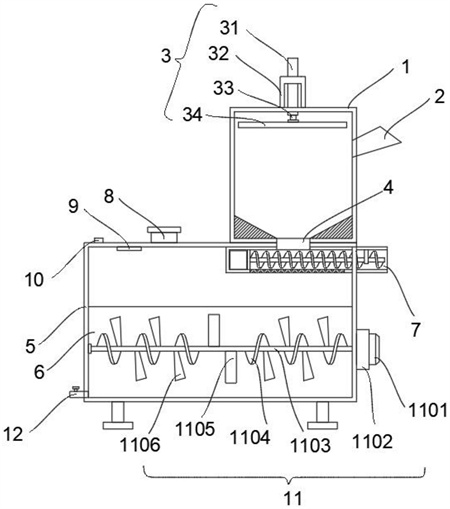

1.一种固液分离式养殖污水处理装置，其特征在于，包括：挤压箱(1)，所述挤压箱(1)右端上侧设有进料口(2)，位于挤压箱(1)顶端安装有呈贯穿结构的挤压分离装置(3)，所述挤压箱(1)设在处理箱(5)上端右侧；在所述处理箱(5)内部上端右侧设有输送装置(7)，并且挤压分离装置(3)通过连通口(4)连通于输送装置(7)，所述处理箱(5)上端左侧设有消毒药物投放口(8)，位于处理箱(5)内部顶端左侧设有紫外线杀菌灯(9)；在所述处理箱(5)内部安装有搅拌装置(11)，位于处理箱(5)左侧地段设有排液阀(12)。
2.根据权利要求1所述的一种固液分离式养殖污水处理装置，其特征在于：所述挤压分离装置(3)包括气缸(31)、活塞杆(32)、固定架(33)和挤压板(34)，所述气缸(31)通过固定架(33)安装，并且气缸(31)底端贯穿挤压箱(1)并通过活塞杆(32)连接于挤压板(34)。
3.根据权利要求1所述的一种固液分离式养殖污水处理装置，其特征在于：所述输送装置(7)包括输送筒(71)、电机A(72)、落液孔(73)、输送轴(74)、输送桨叶(75)和悬挂轴承(76)，所述输送筒(71)内部左端安装有电机A(72)，并且电机A(72)右端连接输送轴(74)，所述输送轴(74)右端通过悬挂轴承(76)安装，位于输送轴(74)上设有输送桨叶(75)，所述输送筒(71)底端开设有落液孔(73)。
4.根据权利要求1所述的一种固液分离式养殖污水处理装置，其特征在于：所述搅拌装置(11)包括电机B(1101)、安装架(1102)、搅拌轴(1103)、翻料桨叶(1104)、搅拌板(1105)和混合板(1106)，所述电机B(1101)通过安装架(1102)固定，位于电机B(1101)左端连接于搅拌轴(1103)，并在搅拌轴(1103)上设有翻料桨叶(1104)，所述搅拌轴(1103)上下两端均焊接有混合板(1106)。
5.根据权利要求3所述的一种固液分离式养殖污水处理装置，其特征在于：所述输送筒(71)右端呈突出结构。
6.根据权利要求4所述的一种固液分离式养殖污水处理装置，其特征在于：所述搅拌轴(1103)中部位置上下两侧均焊接有搅拌板(1105)，并且搅拌轴(1103)两侧的翻料桨叶(1104)呈相对结构。
7.根据权利要求1所述的一种固液分离式养殖污水处理装置，其特征在于：所述处理箱(5)上端左侧设有排气孔(10)。
8.根据权利要求1所述的一种固液分离式养殖污水处理装置，其特征在于：所述处理腔(6)内部底端呈弧形结构。
9.根据权利要求1所述的一种固液分离式养殖污水处理装置，其特征在于：所述挤压箱(1)为圆筒结构，并且挤压箱(1)内部底端呈倒锥结构。
10.一种固液分离式养殖污水处理装置，采用1-8任意一项所述的固液分离式养殖污水处理装置，其特征在于：包括以下步骤：第一步：将杂物通过进料口(2)放入，然后控制气缸(31)和活塞杆(32)，从而对挤压板(34)进行高度控制，使得挤压板(34)对杂物进行挤压处理；第二步：挤压板(34)对杂物挤压所产生的污水通过连通口(4)落在输送筒(71)内，然后通过输送筒(71)底端的落液孔(73)落在搅拌腔(6)内；第三步：挤压板(34)对杂物挤压所产生的固体通过输送轴(71)输送出去；第四步：通过消毒药物投放口(8)向搅拌腔(6)内放入消毒药物，紫外线杀菌灯(9)对污水进行消毒处理，然后电机B(1101)带动搅拌轴(1103)转动，使得污水与消毒液进行充分的混合，污水消毒处理之后，打开排液阀(12)进行排出。
发明内容
本发明的目的在于提供一种固液分离式养殖污水处理装置，以解决上述背景技术中提出养殖污水含有很多杂物，这些杂物通过单一的过滤装置来进行过滤效果并不好，因为杂物中也是含有很多的污水，如果不进行挤压处理，那么杂物中含有的少量污水便无法得到处理，在对过滤之后的污水进行处理时缺少对污水进行搅拌处理，不带有搅拌装置，便无法使得污水与处理剂进行充分的融合，从而使得污水处理的效果并不理想的问题。
为实现上述目的，本发明提供如下技术方案：一种固液分离式养殖污水处理装置，包括：挤压箱，所述挤压箱右端上侧设有进料口，位于挤压箱顶端安装有呈贯穿结构的挤压分离装置，所述挤压箱设在处理箱上端右侧；
在所述处理箱内部上端右侧设有输送装置，并且输送装置通过连通口连通于挤压箱，所述处理箱上端左侧设有消毒药物投放口，位于处理箱内部顶端左侧设有紫外线杀菌灯；
在所述处理箱内部安装有搅拌装置，位于处理箱左侧地段设有排液阀。
优选的，作为本发明一种优选的，所述挤压分离装置包括气缸、活塞杆、固定架和挤压板，所述气缸通过固定架安装，并且气缸底端贯穿挤压箱并通过活塞杆连接于挤压板。
优选的，作为本发明一种优选的，所述输送装置包括输送筒、电机A、落液孔、输送轴、输送桨叶和悬挂轴承，所述输送筒内部左端安装有电机A，并且电机A右端连接输送轴，所述输送轴右端通过悬挂轴承安装，位于输送轴上设有输送桨叶，所述输送筒底端开设有落液孔。
优选的，作为本发明一种优选的，所述搅拌装置包括电机B、安装架、搅拌轴、翻料桨叶、搅拌板和混合板，所述电机B通过安装架固定，位于电机B左端连接于搅拌轴，并在搅拌轴上设有翻料桨叶，所述搅拌轴上下两端均焊接有混合板。
优选的，作为本发明一种优选的，所述输送筒右端呈突出结构。
优选的，作为本发明一种优选的，所述搅拌轴中部位置上下两侧均焊接有搅拌板，并且搅拌轴两侧的翻料桨叶呈相对结构。
优选的，作为本发明一种优选的，所述处理箱上端左侧设有排气孔。
优选的，作为本发明一种优选的，所述处理腔内部底端呈弧形结构。
优选的，作为本发明一种优选的，所述挤压箱为圆筒结构，并且挤压箱内部底端呈倒锥结构。
一种固液分离式养殖污水处理装置，包括以下步骤：
第一步：将杂物通过进料口放入，然后控制气缸和活塞杆，从而对挤压板进行高度控制，使得挤压板对杂物进行挤压处理；
第二步：挤压板对杂物挤压所产生的污水通过连通口落在输送筒内，然后通过输送筒底端的落液孔落在搅拌腔内；
第三步：挤压板对杂物挤压所产生的固体通过输送轴输送出去；
第四步：通过消毒药物投放口向搅拌腔内放入消毒药物，紫外线杀菌灯对污水进行消毒处理，然后电机B带动搅拌轴转动，使得污水与消毒液进行充分的混合，污水消毒处理之后，打开排液阀进行排出。
与现有技术相比，本发明的有益效果是：
1.本发明中通过在挤压箱内设有挤压分离装置，气缸和活塞杆来控制挤压板的高度，使得挤压板对杂物进行挤压处理，从而使得水分与杂物进行充分的分离，污水通过输送筒底部的落液孔落在处理箱内，挤压后的杂物通过输送筒输送出去。
2.本发明中通过在处理箱内部设有搅拌装置，电机带动搅拌轴转动，通过翻料桨叶、搅拌板和混合板的作用，使得污水与药剂能够充分的混合，配合紫外线杀菌灯的作用，从而提高污水的处理效率。
（发明人：谭俊华）
