公布日：2024.03.01
申请日：2023.11.13
分类号：C02F1/00(2023.01)I;C02F7/00(2006.01)I;B01F27/90(2022.01)I
摘要
本发明公开一种污水混合处理装置，包括处理箱，该处理箱下端内部设置有下密封室，处理箱上端内部设置有上密封室，且所述处理箱的下端外部还安装有一驱动机构，该驱动机构的主轴向上伸入到下密封室内，并从下密封室向上伸出到处理箱内，再对应向上伸入到上密封室内，又对应通过轴承件安装至处理箱的上端内壁处，所述的驱动机构可相应带动主轴对应旋转。本装置无论是上方的上密封室和下密封室均公用一套驱动装置和主轴，就可以同时实现两种不同介质的注入，结构设计巧妙，并且合理设置了上侧内腔和下侧内腔不能连通，使得主轴的上下端可以实现不同介质的注入，使用十分的方便，有效提升污水处理效果和处理质量。
权利要求书

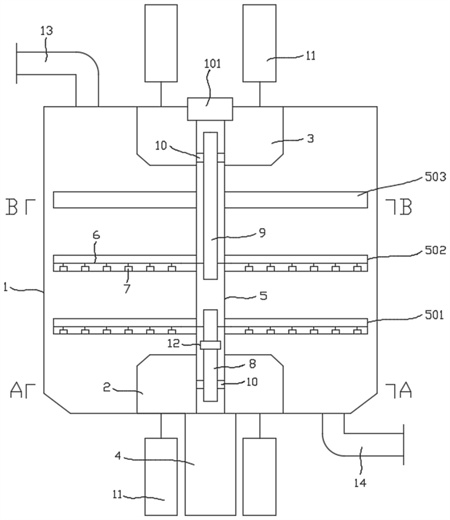

1.一种污水混合处理装置，其特征在于：包括处理箱(1)，该处理箱(1)下端内部设置有下密封室(2)，处理箱(1)上端内部设置有上密封室(3)，且所述处理箱(1)的下端外部还安装有一驱动机构(4)，该驱动机构(4)的主轴(5)向上伸入到下密封室(2)内，并从下密封室(2)向上伸出到处理箱(1)内，再对应向上伸入到上密封室(3)内，又对应通过轴承件(101)安装至处理箱(1)的上端内壁处，所述的驱动机构(4)可相应带动主轴(5)对应旋转；所述的主轴(5)上从下而上还安装有可随之转动的第一搅拌杆(501)、第二搅拌杆(502)和第三搅拌杆(503)；且所述的第一搅拌杆(501)和第二搅拌杆(502)的内部均设置有内部通道(6)，且第一搅拌杆(501)和第二搅拌杆(502)上又设置有与内部通道(6)对应连通的喷口(7)；而所述的第三搅拌杆(503)则设置为实体杆状结构；所述主轴(5)的下端内部设置有下侧内腔(8)，主轴(5)的上端内部设置有上侧内腔(9)，且下侧内腔(8)与上侧内腔(9)在主轴(5)的内部并不连通；所述的下侧内腔(8)从下密封室(2)的位置处向上延伸，且下侧内腔(8)的下端还设置有连通口(10)，通过该连通口(10)与下密封室(2)对应连通，而所述第一搅拌杆(501)的内部通道(6)则相应与下侧内腔(8)的上端连通，从而使得第一搅拌杆(501)上的喷口(7)与下密封室(2)相连通；所述的上侧内腔(9)位于上密封室(3)中向下延伸，且上侧内腔(9)的上端设置有连通口(10)与上密封室(3)对应连通，上侧内腔(9)向下延伸至第二搅拌杆(502)的位置处，第二搅拌杆(502)内的内部通道(6)相应与上侧内腔(9)相连通，从而使得第二搅拌杆(502)上的喷口(7)与上密封室(3)相连通；下密封室(2)内的介质可通过下侧内腔(8)注入到第一搅拌杆(501)中经由喷口(7)喷出在处理箱(1)中；上密封室(3)内的介质可通过上侧内腔(9)注入到第二搅拌杆(502)中经由喷口(7)喷出在处理箱(1)中。
2.根据权利要求1所述的一种污水混合处理装置,其特征在于：所述的上密封室(3)和下密封室(2)均对应连接有泵体(11)，可通过泵体(11)将不同的介质注入到密封室内。
3.根据权利要求2所述的一种污水混合处理装置,其特征在于：所述的下密封室(2)可通过泵体(11)注入曝气使用的空气；所述的上密封室(3)可通过泵体(11)注入液体药剂。
4.根据权利要求2所述的一种污水混合处理装置,其特征在于：所述下侧内腔(8)上还安装有单向阀(12)，该单向阀(12)的方向设置为从下密封室(2)通向第一搅拌杆(501)。
5.根据权利要求1所述的一种污水混合处理装置,其特征在于：所述处理箱(1)的上端安装有进料管(13)，处理箱(1)的下端安装有出料管(14)。
6.根据权利要求1所述的一种污水混合处理装置,其特征在于：所述的主轴(5)与上密封室(3)和下密封室(2)相接触的部位处还设置有密封防水套筒(15)。
发明内容
本发明的目的是针对现有技术存在的不足，提供一种污水混合处理装置；其技术方案如下：
一种污水混合处理装置，包括处理箱，该处理箱下端内部设置有下密封室，处理箱上端内部设置有上密封室，且所述处理箱的下端外部还安装有一驱动机构，该驱动机构的主轴向上伸入到下密封室内，并从下密封室向上伸出到处理箱内，再对应向上伸入到上密封室内，又对应通过轴承件安装至处理箱的上端内壁处，所述的驱动机构可相应带动主轴对应旋转；
所述的主轴上从下而上还安装有可随之转动的第一搅拌杆、第二搅拌杆和第三搅拌杆；且所述的第一搅拌杆和第二搅拌杆的内部均设置有内部通道，且第一搅拌杆和第二搅拌杆上又设置有与内部通道对应连通的喷口；而所述的第三搅拌杆则设置为实体杆状结构；
所述主轴的下端内部设置有下侧内腔，主轴的上端内部设置有上侧内腔，且下侧内腔与上侧内腔在主轴的内部并不连通；所述的下侧内腔从下密封室的位置处向上延伸，且下侧内腔的下端还设置有连通口，通过该连通口与下密封室对应连通，而所述第一搅拌杆的内部通道则相应与下侧内腔的上端连通，从而使得第一搅拌杆上的喷口与下密封室相连通；
所述的上侧内腔位于上密封室中向下延伸，且上侧内腔的上端设置有连通口与上密封室对应连通，上侧内腔向下延伸至第二搅拌杆的位置处，第二搅拌杆内的内部通道相应与上侧内腔相连通，从而使得第二搅拌杆上的喷口与上密封室相连通；
下密封室内的介质可通过下侧内腔注入到第一搅拌杆中经由喷口喷出在处理箱中；上密封室内的介质可通过上侧内腔注入到第二搅拌杆中经由喷口喷出在处理箱中。
进一步地，所述的上密封室和下密封室均对应连接有泵体，可通过泵体将不同的介质注入到密封室内。
进一步地，所述的下密封室可通过泵体注入曝气使用的空气；所述的上密封室可通过泵体注入液体药剂。
进一步地，所述下侧内腔上还安装有单向阀，该单向阀的方向设置为从下密封室通向第一搅拌杆。
进一步地，所述处理箱的上端安装有进料管，处理箱的下端安装有出料管。
进一步地，所述的主轴与上密封室和下密封室相接触的部位处还设置有密封防水套筒。
有益效果：本发明具有以下有益效果：
1)本装置可将下密封室内注入的介质设置为空气，可实现污水的曝气处理效果，并且在主轴旋转的情况下注入到处理箱中，实现曝气空气的均匀散布，有效提升污水处理效果；
2)本装置可将上密封室内注入的介质设置为药剂，并且可在第二搅拌杆旋转的情况下将药剂注入到处理箱中，使得药剂注入到处理箱中十分的均匀，可有效提升污水的处理效果；
3)本装置无论是上方的上密封室和下密封室均公用一套驱动装置和主轴，就可以同时实现两种不同介质的注入，结构设计巧妙，并且合理设置了上侧内腔和下侧内腔不能连通，使得主轴的上下端可以实现不同介质的注入，使用十分的方便，有效提升污水处理效果和处理质量；
4)本装置中第三搅拌杆设置为实体杆体，可有效的完成搅拌功能，且下侧内腔中还安装了单向阀，能够实现空气的单向输出，防止箱体内部的污水回流，且相应设置了进料管和出料管，整体过程十分的合理。
（发明人：胡志坚;杨敬轩;朱晨涛）
