公布日：2023.08.04
申请日：2023.04.12
分类号：C02F9/00(2023.01)I;C02F11/10(2006.01)I;C02F103/10(2006.01)N;C02F1/38(2023.01)N;C02F1/24(2023.01)N;C02F1/00(2023.01)N;C02F101/20(2006.01)N;
C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N
摘要
本申请提供一种含汞油气田采出水处理系统和处理工艺，涉及采油技术领域，含汞油气田采出水处理系统包括污泥处理装置和依次连接的缓冲罐、混合旋流反应器、油水泥分离装置、喷射气浮装置、组合式过滤器、回注水罐，缓冲罐用于接收含汞油气田采出水；油水泥分离装置的出泥口与污泥处理装置连接。该处理系统能够提高处理效果，并且热解污泥过程中不产生二噁英、固化重金属，能量损失少，能量利用率高，使污泥实现无害化，实现污染土壤的再生和资源化利用，节能环保。
权利要求书
1.一种含汞油气田采出水处理系统，其特征在于，包括：污泥处理装置和依次连接的缓冲罐、混合旋流反应器、油水泥分离装置、喷射气浮装置、组合式过滤器、回注水罐，所述缓冲罐用于接收含汞油气田采出水；所述油水泥分离装置的出泥口与所述污泥处理装置连接。
2.根据权利要求1所述的含汞油气田采出水处理系统，其特征在于：所述混合旋流反应器设置有多个加药口，每个所述加药口用于添加不同的添加剂至所述混合旋流反应器内。
3.根据权利要求1所述的含汞油气田采出水处理系统，其特征在于：所述污泥处理装置包括泥斗、输送机、干化机、热解器、过滤器、冷凝塔、除油脱汞沉降器、气液分离器、集水罐和集油罐；所述泥斗通过所述输送机与所述干化机连接，所述干化机的出泥口与所述热解器连接，所述干化机的油水出口连通所述冷凝塔，所述冷凝塔与所述除油脱汞沉降器连接，所述除油脱汞沉降器的出油口与所述集油罐连接，所述除油脱汞沉降器的气液出口与气液分离器连接；所述气液分离器的出气口与所述热解器连接，所述气液分离器的出水口与所述集水罐连接；所述热解器的出气口连通所述过滤器，所述过滤器的出气口连通所述冷凝塔。
4.根据权利要求3所述的含汞油气田采出水处理系统，其特征在于：所述污泥处理装置还包括提升机，所述提升机用于将污泥输送至所述泥斗内。
5.根据权利要求3所述的含汞油气田采出水处理系统，其特征在于：所述输送机设置为绞龙输送机构。
6.根据权利要求3所述的含汞油气田采出水处理系统，其特征在于：所述污泥处理装置还包括导热油炉和第一换热器，所述第一换热器包括能进行热交换的第一流道和第二流道，所述导热油炉的进油口连通所述第一流道的出口，所述导热油炉的出油口连通所述干化机，所述干化机的出油口连通所述第一流道的进口，所述导热油炉用于预热干化机；所述热解器的尾气排放口与所述第二流道连通。
7.根据权利要求6所述的含汞油气田采出水处理系统，其特征在于：所述污泥处理装置还包括聚结器和尾气吸附塔，所述聚结器的进口连通所述第二流道，所述聚结器的出水口连通所述集水罐；所述聚结器的出气口连通所述尾气吸附塔，所述尾气吸附塔用于净化气体。
8.根据权利要求3-6中任一项所述的含汞油气田采出水处理系统，其特征在于：所述污泥处理装置还包括第二换热器和凉水机组，所述第二换热器用于与冷凝塔进行热交换，所述凉水机组用于与第二换热器进行热交换。
9.根据权利要求8所述的含汞油气田采出水处理系统，其特征在于：所述污泥处理装置还包括补水机构，所述补水机构与所述凉水机组连接。
10.一种含汞油气田采出水处理工艺，适用于权利要求1-9中任一项所述的含汞油气田采出水处理系统，其特征在于，包括如下步骤：含汞油气田采出水自分离器余压进入缓冲罐，经增压泵升压后进入混合旋流反应器，在混合旋流反应器中分别投加pH调节剂、破乳剂、PAC和PAM，经药剂与含汞油气田采出水充分反应后，通过余压进入油水泥分离器进行预分离，将浮游排至集油罐；油水泥分离器分离出来的泥水混合物进入污泥处理装置。
发明内容
本发明的目的在于提供一种含汞油气田采出水处理系统和处理工艺，其能够提高处理效果，并且热解污泥过程中不产生二噁英、固化重金属，能量损失少，能量利用率高，使污泥实现无害化，实现污染土壤的再生和资源化利用，节能环保。
本发明的实施例是这样实现的：
第一方面，本发明提供一种含汞油气田采出水处理系统，包括：
污泥处理装置和依次连接的缓冲罐、混合旋流反应器、油水泥分离装置、喷射气浮装置、组合式过滤器、回注水罐，所述缓冲罐用于接收含汞油气田采出水；所述油水泥分离装置的出泥口与所述污泥处理装置连接。
在可选的实施方式中，所述混合旋流反应器设置有多个加药口，每个所述加药口用于添加不同的添加剂至所述混合旋流反应器内。

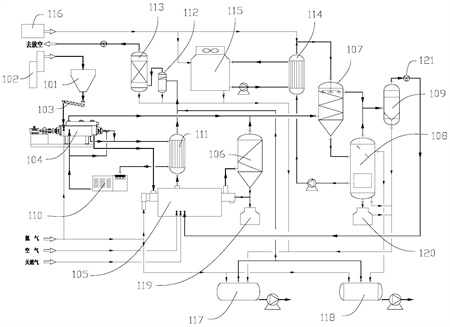

在可选的实施方式中，所述污泥处理装置包括泥斗、输送机、干化机、热解器、过滤器、冷凝塔、除油脱汞沉降器、气液分离器、集水罐和集油罐；所述泥斗通过所述输送机与所述干化机连接，所述干化机的出泥口与所述热解器连接，所述干化机的油水出口连通所述冷凝塔，所述冷凝塔与所述除油脱汞沉降器连接，所述除油脱汞沉降器的出油口与所述集油罐连接，所述除油脱汞沉降器的气液出口与气液分离器连接；所述气液分离器的出气口与所述热解器连接，所述气液分离器的出水口与所述集水罐连接；所述热解器的出气口连通所述过滤器，所述过滤器的出气口连通所述冷凝塔。
在可选的实施方式中，所述污泥处理装置还包括提升机，所述提升机用于将污泥输送至所述泥斗内。
在可选的实施方式中，所述输送机设置为绞龙输送机构。
在可选的实施方式中，所述污泥处理装置还包括导热油炉和第一换热器，所述第一换热器包括能进行热交换的第一流道和第二流道，所述导热油炉的进油口连通所述第一流道的出口，所述导热油炉的出油口连通所述干化机，所述干化机的出油口连通所述第一流道的进口，所述导热油炉用于预热干化机；所述热解器的尾气排放口与所述第二流道连通。
在可选的实施方式中，所述污泥处理装置还包括聚结器和尾气吸附塔，所述聚结器的进口连通所述第二流道，所述聚结器的出水口连通所述集水罐；所述聚结器的出气口连通所述尾气吸附塔，所述尾气吸附塔用于净化气体。
在可选的实施方式中，所述污泥处理装置还包括第二换热器和凉水机组，所述第二换热器用于与冷凝塔进行热交换，所述凉水机组用于与第二换热器进行热交换。
在可选的实施方式中，所述污泥处理装置还包括补水机构，所述补水机构与所述凉水机组连接。
第二方面，本发明提供一种含汞油气田采出水处理工艺，适用于前述实施方式中任一项所述的含汞油气田采出水处理系统，包括如下步骤：
含汞油气田采出水自分离器余压进入缓冲罐，经增压泵升压后进入混合旋流反应器，在混合旋流反应器中分别投加pH调节剂、破乳剂、PAC和PAM，经药剂与含汞油气田采出水充分反应后，通过余压进入油水泥分离器进行预分离，将浮游排至集油罐；油水泥分离器分离出来的泥水混合物进入污泥处理装置。
本发明实施例的有益效果是：
综上所述，本实施例提供的含汞油气田采出水处理系统，含汞油气田采出水自分离器余压进入缓冲罐，经一级增压泵升压后进入混合旋流反应器，在混合旋流反应器中分别投加pH调节剂、破乳剂、PAC和PAM，经药剂与含汞油气田采出水充分反应后，通过余压进入油水泥分离器进行预分离，将浮游排至集油罐；污泥自底部泥斗排至污泥收集罐；出水经二级增压泵进入喷射气浮装置，利用喷射气浮装置的多级反应达到高效的分离效果，深度去除油及悬浮物；出水经三级增压泵增压后输送至组合式过滤器，组合式过滤器能达到中深度脱汞及去除悬浮物的目的，保证悬浮物含量及粒径中值满足设定要求，最后进入回注水罐。在处理过程中产生的污泥均输送至污泥处理装置进行热解处理，能够将污泥集中起来进行处理，污泥处理效果好，资源的利用率高。
（发明人：裴洁;刘诗萱;魏明月）
