公布日：2023.09.15
申请日：2023.07.14
分类号：C02F1/44(2023.01)I;C02F1/00(2023.01)I;C02F101/20(2006.01)N
摘要
本发明公开了一种用于电子废水处理的重金属溶液浓缩装置，涉及浓缩设备技术领域，包括机架、反渗透膜壳、高压泵、保安过滤器、进水管路、段间管路、产水管路和浓水管路，高压泵固定安装在机架的底部，反渗透膜壳设有三组，三组反渗透膜壳均匀架设在机架上，保安过滤器安装在高压泵的出液端，进水管路的一端与保安过滤器的一端连通，本发明利用浓缩膜的反渗透原理，将溶液中的淡水及低价离子分离出去，剩余浓液即为浓缩产品，如果一次浓缩倍率没有达到预期，装置根据浓度测试仪表自动判断部分或全部回流再次浓缩，最终达到设定浓度，且整体结构为撬装式，占地面积小，投资小，完全满足预期浓缩倍率，运行稳定，自动化程度高且维护方便。
权利要求书

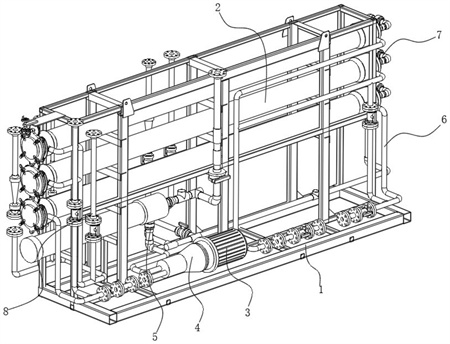

1.一种用于电子废水处理的重金属溶液浓缩装置，其特征在于，包括机架(1)、反渗透膜壳(2)、高压泵(3)、保安过滤器(4)、进水管路(5)、段间管路(6)、产水管路(7)和浓水管路(8)，所述高压泵(3)固定安装在所述机架(1)的底部，所述反渗透膜壳(2)设有三组，三组所述反渗透膜壳(2)均匀架设在所述机架(1)上，所述保安过滤器(4)安装在所述高压泵(3)的出液端，所述进水管路(5)的一端与所述保安过滤器(4)的一端连通，且另一端连通所述反渗透膜壳(2)的左侧，所述段间管路(6)的端部与三组所述反渗透膜壳(2)的右侧相连通，所述反渗透膜壳(2)的右端还连通有产水管路(7)，所述浓水管路(8)的一端与所述反渗透膜壳(2)相连通，三组所述反渗透膜壳(2)的左端均固定有环形安装板(9)，所述环形安装板(9)上设有连接组件(10)，所述环形安装板(9)的一侧通过所述连接组件(10)固定连接有密封端盖(11)。
2.根据权利要求1所述的一种用于电子废水处理的重金属溶液浓缩装置，其特征在于：所述连接组件(10)包括固定件(12)、压紧板(13)和传动件(14)，所述固定件(12)设有四组，四组所述固定件(12)均匀安装在所述环形安装板(9)的外侧，所述压紧板(13)固定在所述固定件(12)的输出端，所述密封端盖(11)远离所述反渗透膜壳(2)的一侧开设有四个限位槽(36)，所述限位槽(36)与所述压紧板(13)的端部相适配，所述传动件(14)安装在所述环形安装板(9)远离所述密封端盖(11)的一侧。
3.根据权利要求2所述的一种用于电子废水处理的重金属溶液浓缩装置，其特征在于：所述固定件(12)包括螺纹筒(15)、螺纹杆(16)和限位框(17)，所述螺纹筒(15)通过轴承与所述环形安装板(9)转动连接，所述螺纹杆(16)螺纹连接在所述螺纹筒(15)的内侧，所述限位框(17)固定在所述螺纹杆(16)的一端，所述压紧板(13)滑动穿插在所述限位框(17)的内侧，所述限位框(17)远离所述环形安装板(9)的一侧设有调节件(18)，所述传动件(14)的输出端与四个所述螺纹筒(15)传动连接。
4.根据权利要求3所述的一种用于电子废水处理的重金属溶液浓缩装置，其特征在于：所述传动件(14)包括与所述螺纹筒(15)外侧固定套接的传动齿轮(19)，所述传动齿轮(19)的内侧啮合连接有齿圈(20)，所述齿圈(20)的内侧通过回转支承转动连接有支撑筒(37)，所述支撑筒(37)的一端与所述环形安装板(9)固定连接，所述齿圈(20)的数量为三组，三组所述齿圈(20)之间均啮合连接有联动齿轮(21)，所述机架(1)的顶部固定有支撑板(22)，所述支撑板(22)的一端固定安装有与位于最上端的所述联动齿轮(21)传动连接的驱动件(23)，所述联动齿轮(21)的中孔内固定有第一转轴(24)，所述第一转轴(24)的外侧通过轴承转动连接有第一U型板(25)，所述第一U型板(25)固定在所述环形安装板(9)上。
5.根据权利要求4所述的一种用于电子废水处理的重金属溶液浓缩装置，其特征在于：所述驱动件(23)包括第二转轴(26)、主动锥齿轮(27)、被动锥齿轮(28)和手轮(29)，所述主动锥齿轮(27)固定套接在所述第二转轴(26)的底端，所述手轮(29)固定套接在所述第二转轴(26)的顶端，所述第二转轴(26)的外侧通过轴承转动连接有第二U型板(30)，所述第二U型板(30)固定在所述支撑板(22)上，所述被动锥齿轮(28)固定套接在所述第一转轴(24)的一端且与所述主动锥齿轮(27)啮合连接。
6.根据权利要求3所述的一种用于电子废水处理的重金属溶液浓缩装置，其特征在于：所述调节件(18)包括螺栓(31)和六角螺母(32)，所述六角螺母(32)的一端与所述限位框(17)远离所述螺纹杆(16)的一侧固定，且与所述限位框(17)的内部连通，所述螺栓(31)与所述六角螺母(32)螺纹连接，所述压紧板(13)的一侧开设有多个与所述螺栓(31)端部相适配的限位孔(33)。
7.根据权利要求3所述的一种用于电子废水处理的重金属溶液浓缩装置，其特征在于：所述固定件(12)还包括弧形板(34)，所述弧形板(34)与所述螺纹杆(16)远离所述限位框(17)的一端固定连接。
8.根据权利要求2所述的一种用于电子废水处理的重金属溶液浓缩装置，其特征在于：所述环形安装板(9)和所述密封端盖(11)之间卡接有O型密封圈(35)。
发明内容
本发明的目的在于提供一种用于电子废水处理的重金属溶液浓缩装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于电子废水处理的重金属溶液浓缩装置，包括机架、反渗透膜壳、高压泵、保安过滤器、进水管路、段间管路、产水管路和浓水管路，所述高压泵固定安装在所述机架的底部，所述反渗透膜壳设有三组，三组所述反渗透膜壳均匀架设在所述机架上，所述保安过滤器安装在所述高压泵的出液端，所述进水管路的一端与所述保安过滤器的一端连通，且另一端连通所述反渗透膜壳的左侧，所述段间管路的端部与三组所述反渗透膜壳的右侧相连通，所述反渗透膜壳的右端还连通有产水管路，所述浓水管路的一端与所述反渗透膜壳相连通，三组所述反渗透膜壳的左端均固定有环形安装板，所述环形安装板上设有连接组件，所述环形安装板的一侧通过所述连接组件固定连接有密封端盖，通过高压泵将原液泵入反渗透膜壳内，反渗透膜壳内部的浓缩膜选用的特种膜，利用浓缩膜的反渗透原理，将溶液中的淡水及低价离子分离出去，剩余浓液即为浓缩产品，如果一次浓缩倍率没有达到预期，装置根据浓度测试仪表自动判断部分或全部回流再次浓缩，最终达到设定浓度。
优选的，所述连接组件包括固定件、压紧板和传动件，所述固定件设有四组，四组所述固定件均匀安装在所述环形安装板的外侧，所述压紧板固定在所述固定件的输出端，所述密封端盖远离所述反渗透膜壳的一侧开设有四个限位槽，所述限位槽与所述压紧板的端部相适配，所述传动件安装在所述环形安装板远离所述密封端盖的一侧，通过连接组件便于对密封端盖进行安拆，从而方便对反渗透膜壳进行快速打开，将其内部的浓缩膜进行更换。
优选的，所述固定件包括螺纹筒、螺纹杆和限位框，所述螺纹筒通过轴承与所述环形安装板转动连接，所述螺纹杆螺纹连接在所述螺纹筒的内侧，所述限位框固定在所述螺纹杆的一端，所述压紧板滑动穿插在所述限位框的内侧，所述限位框远离所述环形安装板的一侧设有调节件，所述传动件的输出端与四个所述螺纹筒传动连接，通过固定件便于快速对密封端盖和环形安装板进行对接。
优选的，所述传动件包括与所述螺纹筒外侧固定套接的传动齿轮，所述传动齿轮的内侧啮合连接有齿圈，所述齿圈的内侧通过回转支承转动连接有支撑筒，所述支撑筒的一端与所述环形安装板固定连接，所述齿圈的数量为三组，三组所述齿圈之间均啮合连接有联动齿轮，所述机架的顶部固定有支撑板，所述支撑板的一端固定安装有与位于最上端的所述联动齿轮传动连接的驱动件，所述联动齿轮的中孔内固定有第一转轴，所述第一转轴的外侧通过轴承转动连接有第一U型板，所述第一U型板固定在所述环形安装板上，通过传动件便于控制四组固定件进行同步运动。
优选的，所述驱动件包括第二转轴、主动锥齿轮、被动锥齿轮和手轮，所述主动锥齿轮固定套接在所述第二转轴的底端，所述手轮固定套接在所述第二转轴的顶端，所述第二转轴的外侧通过轴承转动连接有第二U型板，所述第二U型板固定在所述支撑板上，所述被动锥齿轮固定套接在所述第一转轴的一端且与所述主动锥齿轮啮合连接，通过驱动件进一步实现三个齿圈的同时联动。
优选的，所述调节件包括螺栓和六角螺母，所述六角螺母的一端与所述限位框远离所述螺纹杆的一侧固定，且与所述限位框的内部连通，所述螺栓与所述六角螺母螺纹连接，所述压紧板的一侧开设有多个与所述螺栓端部相适配的限位孔，通过调节件便于调节压紧板的长度，使得密封端盖更好的放在环形安装板的一侧。
优选的，所述固定件还包括弧形板，所述弧形板与所述螺纹杆远离所述限位框的一端固定连接，通过弧形板使得螺纹柱的移动更加稳定。
优选的，所述环形安装板和所述密封端盖之间卡接有O型密封圈，通过O型密封圈使得密封端盖和环形安装板之间的密封性更好。
与现有技术相比，本发明的有益效果是：
本发明通过高压泵将原液泵入反渗透膜壳内，反渗透膜壳内部的浓缩膜选用的特种膜，利用浓缩膜的反渗透原理，将溶液中的淡水及低价离子分离出去，剩余浓液即为浓缩产品，如果一次浓缩倍率没有达到预期，装置根据浓度测试仪表自动判断部分或全部回流再次浓缩，最终达到设定浓度，且整体结构为撬装式，占地面积小，投资小，完全满足预期浓缩倍率，运行稳定，自动化程度高且维护方便。
（发明人：孙汉柏;曾庆炳;魏小红;周涛）
