公布日：2024.03.01
申请日：2023.12.07
分类号：C02F1/02(2023.01)I;C02F11/10(2006.01)I;B60R15/04(2006.01)I
摘要
本发明涉及一种用于房车生活污水的处理装置，包括处理壳、加热部及多个挡流板；处理壳具有处理腔，并设有连通处理腔的入口及出口，入口用以连通处理腔与黑水箱的排废口，出口连通外界；多个挡流板位于处理腔内，并沿入口与出口的排布方向间隔设置，各挡流板连接于处理腔的内壁、并沿入口与出口的排布方向设有导流口；加热部设于处理壳，用以加热处理腔内的物料。本发明使得生活污水能够通过气体的形式排出，减轻黑水箱的负担，延缓黑水箱倾倒时间，降低倾倒频次，同时降低房车正常使用时臭味泄露的影响，提高用户体验。
权利要求书
1.一种用于房车生活污水的处理装置，其特征在于，其包括：处理壳，具有处理腔，并设有连通所述处理腔的入口及出口，所述入口用以连通所述处理腔与黑水箱的排废口，所述出口连通外界；多个挡流板，位于所述处理腔内，并沿所述入口与所述出口的排布方向间隔设置，各所述挡流板连接于所述处理腔的内壁、并沿所述入口与所述出口的排布方向设有导流口；以及加热部，设于所述处理壳，用以加热所述处理腔内的物料。
2.根据权利要求1所述的用于房车生活污水的处理装置，其特征在于，各所述挡流板与所述处理腔的底壁之间形成有安装间隙；所述用于房车生活污水的处理装置还包括排废斗，所述排废斗可拆卸地安装于所述处理腔的底壁、并位于所述安装间隙内，且具有开口朝向所述挡流板的排废槽，所述排废槽内对应多个所述挡流板设有多个阻流板，各所述阻流板朝向对应的所述挡流板延伸设置。
3.根据权利要求2所述的用于房车生活污水的处理装置，其特征在于，所述的用于房车生活污水的处理装置还包括滤板，所述滤板设有滤孔、并置于所述挡流板及所述阻流板之间，且位于所述处理腔靠近及所述出口的一端。
4.根据权利要求3所述的用于房车生活污水的处理装置，其特征在于，所述阻流板包括第一板体及多个第二板体，所述第一板体位于所述滤板远离所述出口的一端，多个所述第二板体间隔设于所述第一板体的两侧，且各所述第二板体设有通孔。
5.根据权利要求4所述的用于房车生活污水的处理装置，其特征在于，对应于所述第一板体的所述挡流板在其所述导流口中设有挡流条。
6.根据权利要求2所述的用于房车生活污水的处理装置，其特征在于，所述处理壳包括壳体及端盖，所述壳体与所述端盖共同围设形成所述处理腔，所述端盖与所述壳体螺接连接，且对应于所述排废斗，所述排废斗在所述端盖拆离于所述壳体时，能够自所述处理腔中取出。
7.根据权利要求1所述的用于房车生活污水的处理装置，其特征在于，所述出口处设有滤网；和/或，所述导流口设有多个，多个所述导流口沿所述挡流板的周向间隔设置，且位于所述挡流板连接所述处理壳的端部。
8.根据权利要求1所述的用于房车生活污水的处理装置，其特征在于，所述的用于房车生活污水的处理装置还包括温度传感器，所述温度传感器的探头伸入所述处理腔内，用以检测所述处理腔内的温度。
9.根据权利要求1所述的用于房车生活污水的处理装置，其特征在于，所述加热部为缠绕于所述处理壳外周的加热线圈。
10.根据权利要求9所述的用于房车生活污水的处理装置，其特征在于，所述的用于房车生活污水的处理装置还包括水冷板，所述水冷板环绕于所述加热线圈的外周，且其内设有水冷流道。
发明内容
有鉴于此，有必要提供一种用于房车生活污水的处理装置，用以解决现有技术中黑水箱容量有限，容易装满，需要频繁倾倒黑水，影响房车居住体验，并且在房车正常使用时可能出现的臭味泄露问题的技术问题。

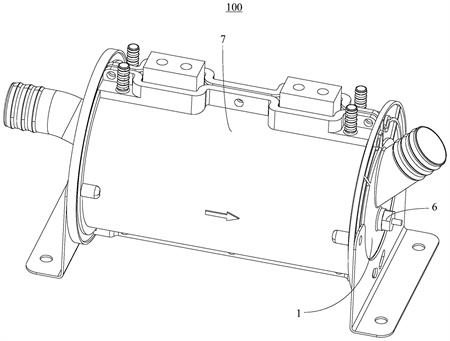

本发明提供一种用于房车生活污水的处理装置，该用于房车生活污水的处理装置包括：
处理壳，具有处理腔，并设有连通所述处理腔的入口及出口，所述入口用以连通所述处理腔与黑水箱的排废口，所述出口连通外界；
多个挡流板，位于所述处理腔内，并沿所述入口与所述出口的排布方向间隔设置，各所述挡流板连接于所述处理腔的内壁、并沿所述入口与所述出口的排布方向设有导流口；以及，
加热部，设于所述处理壳，用以加热所述处理腔内的物料。
可选地，各所述挡流板与所述处理腔的底壁之间形成有安装间隙；
所述用于房车生活污水的处理装置还包括排废斗，所述排废斗可拆卸地安装于所述处理腔的底壁、并位于所述安装间隙内，且具有开口朝向所述挡流板的排废槽，所述排废槽内对应多个所述挡流板设有多个阻流板，各所述阻流板朝向对应的所述挡流板延伸设置。
可选地，所述的用于房车生活污水的处理装置还包括滤板，所述滤板设有滤孔、并置于所述挡流板及所述阻流板之间，且位于所述处理腔靠近及所述出口的一端。
可选地，所述阻流板包括第一板体及多个第二板体，所述第一板体位于所述滤板远离所述出口的一端，多个所述第二板体间隔设于所述第一板体的两侧，且各所述第二板体设有通孔。
可选地，对应于所述第一板体的所述挡流板在其所述导流口中设有挡流条。
可选地，所述处理壳包括壳体及端盖，所述壳体与所述端盖共同围设形成所述处理腔，所述端盖与所述壳体螺接连接，且对应于所述排废斗，所述排废斗在所述端盖拆离于所述壳体时，能够自所述处理腔中取出。
可选地，所述出口处设有滤网；和/或，
所述导流口设有多个，多个所述导流口沿所述挡流板的周向间隔设置，且位于所述挡流板连接所述处理壳的端部。
可选地，所述的用于房车生活污水的处理装置还包括温度传感器，所述温度传感器的探头伸入所述处理腔内，用以监测所述处理腔内的温度。
可选地，所述加热部为缠绕于所述处理壳外周的加热线圈。
可选地，所述的用于房车生活污水的处理装置还包括水冷板，所述水冷板环绕于所述加热线圈的外周，且其内设有水冷流道。
与现有技术相比，本发明提供的用于房车生活污水的处理装置中，将粉碎后的生活污水自处理壳的入口输往处理腔中，生活污水在处理腔中自入口流往出口的过程中，其携带的大部分残渣被挡流板截留在处理腔中。并经加热部加热，使得处理腔内的水和残渣被迅速高温分解，沸腾后的水汽能够经出口排出，而处理后形成的少量废渣堆积在处理腔的底部。如此，使得生活污水能够通过气体的形式排出，减轻黑水箱的负担，延缓黑水箱倾倒时间，降低倾倒频次，同时降低房车正常使用时臭味泄露的影响，提高用户体验。
（发明人：蒋晓冬）
