公布日：2023.08.01
申请日：2022.01.20
分类号：C02F11/123(2019.01)I;B01D41/00(2006.01)I;B08B3/00(2006.01)I;B08B13/00(2006.01)I
摘要

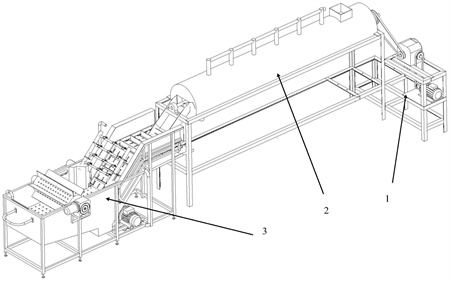

本发明提供一种用于污泥脱水处理系统的滤布污渍清洗装置，包括滤布传输模块、滤布清洗模块、滤布收纳模块等组成。前端支撑滤布清洗卷筒，带动清洁叶片的转动，以及滤布在卷筒内的传输工作。滤布清洗模块进行滤布的清洁工作，同时上方的溶质平衡输入端可进行空气及清洗溶质的输入，在清洁的同时使清洁内卷筒与外部气压平衡防止滤布损坏。完成后可由滤布输出端传输至下一模块。滤布收纳模块用来对清洁后的滤布进行传输和叠加整理，减少了人工整理的消耗，提高清洁效率。本发明具有污泥滤布的自动化清洁，折叠回收的特点，解决了目前使用滤布清洗机需要消耗大量人力，滤布清洁过程中易损坏无法重复使用的问题。
权利要求书
1.一种用于污泥脱水处理系统的滤布污渍清洗装置，包括滤布传输模块、滤布清洗模块、滤布收纳模块，其特征在于，所述的滤布传输模块、滤布清洗模块和滤布收纳模块通过焊接方式连接在机架上，其中所述的滤布传输模块可实现将污泥滤布传输至滤布清洗模块的功能。
2.根据权利要求1所述的一种用于污泥脱水处理系统的滤布污渍清洗装置，其特征在于，所述的滤布清洗模块包括铰链连接滑轮、传输模块机架、运输电机、转动铰链、动量转换器、滤布收入端、溶质平衡输入端、滤布清洗外卷筒、滤布清洗内卷筒、污泥输出口支架、滤布输出端、清洁叶片、污泥输出端；所述的运输电机、动量转换器通过螺栓连接固定于所述的传输模块机架上，所述的运输电机通过所述的转动铰链与所述的动量转换器相连接，进而通过所述的铰链连接滑轮与所述的滤布清洗外卷筒相连接，所述的滤布收入端与所述的滤布清洗外卷筒上的柱形切口紧密结合，所述的滤布清洗外卷筒通过焊接固定于所述的污泥输出口支架，所述的溶质平衡输入端焊接在所述的滤布清洗外卷筒，所述的滤布清洗内卷筒通过轴连接在所述的滤布清洗外卷筒，所述的清洁叶片通过旋转轴安装于所述的滤布清洗外卷筒与所述的滤布清洗内卷筒之间，所述的污泥输出端通过螺栓固定于所述的传输模块机架上；该模块可实现污泥布料的清理工作。
3.根据权利要求1所述的一种用于污泥脱水处理系统的滤布污渍清洗装置，其特征在于，所述的滤布收纳模块包括滤布延展传送带、滤布收纳滚筒、收纳支架、旋动卡口、引导凸块、滤布承接带；所述的滤布延展传送带通过螺栓连接固定在所述的收纳支架上，所述的引导凸块通过螺栓连接固定于所述的滤布延展传送带端口处，所述的滤布收纳滚筒通过所述的旋动卡口固定于所述的收纳支架上，所述的滤布承接带焊接于所述的收纳支架端点；该模块用于滤布清洁后的定向运输及收纳整理。
发明内容
为了解决上述问题，本发明的目的是提供一种具有污泥滤布的自动化清洁，折叠回收，无需消耗大量人力，滤布清洁过程中不易损坏的污泥脱水处理系统的滤布污渍清洗装置。
为了实现上述目的，本发明采取的技术方案为：
一种用于污泥脱水处理系统的滤布污渍清洗装置，包括滤布传输模块、滤布清洗模块、滤布收纳模块。其特征在于，所述的滤布传输、滤布清洗模块和滤布收纳模块通过焊接方式连接在机架上，其中所述的滤布传输模块可实现将污泥滤布传输至滤布清洗模块的功能。
进一步，作为优选，所述的运输电机、动量转换器通过螺栓连接固定于所述的传输模块机架上，实现为整个清洗装置提供能量。
进一步，作为优选，所述的运输电机通过所述的转动铰链与所述的动量转换器相连接，进而通过所述的铰链连接滑轮与所述的滤布清洗外卷筒相连接，实现将能量从运输电机传递至滤布清洗卷筒。
进一步，作为优选，所述的溶质平衡输入端焊接在所述的滤布清洗外卷筒，实现滤布清洗溶质在卷筒内外的的自由移动
进一步，作为优选，所述的滤布清洗内卷筒通过轴。连接在所述的滤布清洗外卷筒，实现滤布清洗卷筒双向运动功能。
进一步，作为优选，所述的清洁叶片通过旋转轴安装于所述的滤布清洗外卷筒与所述的滤布清洗内卷筒之间，实现滤布清洗功能。
进一步，作为优选，所述的污泥输出端通过螺栓固定于所述的传输模块机架上，可实现污泥布料的清理工作。
进一步，作为优选，所述的滤布延展传送带通过螺栓连接固定在所述的收纳支架上，滤布延展传送带可实现滤布的定向运输。
进一步，作为优选，所述的引导凸块通过螺栓连接固定于所述的滤布延展传送带端口处，实现污泥滤布输送过程中防止粘贴在传送带端口上。
进一步，作为优选，所述的滤布收纳滚筒通过所述的旋动卡口固定于所述的收纳支架上。
进一步，作为优选，所述的滤布承接带焊接于所述的收纳支架端点，可实现滤布清洁后的定向运输及收纳整理。
本发明的有益效果：
1.可实现滤布的高度清洁，清洁效率高，提高滤布的使用率。
2.可实现滤布的自动清洗和自动收纳回收，实现全自动化工作。
（发明人：高永琳;历福贵）
