公布日：2024.03.01
申请日：2024.01.09
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01F27/921(2022.01)I;C02F101/10(2006.01)N
摘要
本发明公开了一种生活污水高效除磷系统，包括控制面板以及从下至上设置的下壳体和上壳体，其中上壳体内转动设置有下料箱，所述下料箱的底部设置有下料结构，所述上壳体上设置有用于驱动下料箱旋转的旋转驱动组件，下料箱内设置有用于对其内粉料进行搅拌拨动的拨料杆组件，所述上壳体的底侧设置有用于将粉料和污水进行混合的螺旋混合管道组件；在旋转驱动组件驱动下料箱旋转的情况下，通过挡液板与下壳体形成的环形通液隙可以将流动的生活污水沿下壳体内壁呈环形向下流动至漏斗内，可以实现对进入生活污水流动的摊薄，由下料结构转动过程中向下导出粉料来实现与生活污水的充分大面积接触与混合，大大增加了粉料与生活污水的接触面。
权利要求书

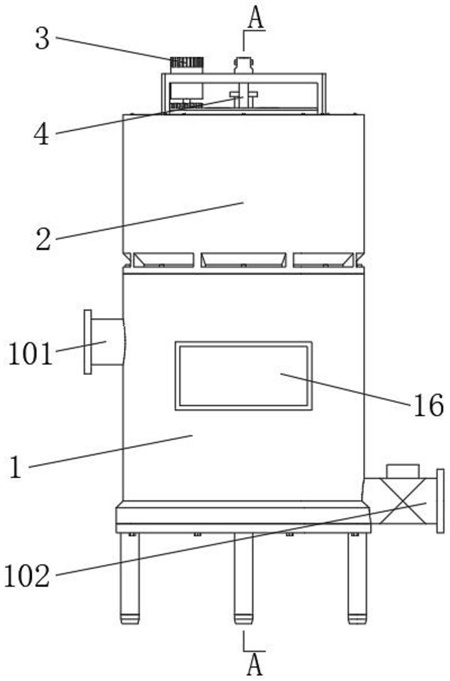

1.一种生活污水高效除磷系统，其特征在于：包括控制面板(16)以及从下至上设置的下壳体(1)和上壳体(2)，其中上壳体(2)内转动设置有下料箱(5)，所述下料箱(5)的底部设置有下料结构(7)，所述上壳体(2)上设置有用于驱动下料箱(5)旋转的旋转驱动组件(3)，下料箱(5)内设置有用于对其内粉料进行搅拌拨动的拨料杆组件(4)，所述上壳体(2)的底侧设置有用于将粉料和污水进行混合的螺旋混合管道组件(8)；在旋转驱动组件(3)驱动下料箱(5)旋转的情况下，拨料杆组件(4)与下料箱(5)彼此相对转动，下料结构(7)向下导出的粉料呈圆形面积下落，所述下壳体(1)内可拆卸设置有筛滤结构(6)，所述下壳体(1)的上部一侧设置有用于将过滤后液体排出的排液管(101)，所述下壳体(1)的下部一侧设置有用于将过滤后废渣排出的排污管(102)，所述排污管(102)上设置有用于控制其通断的阀门(105)。
2.根据权利要求1所述一种生活污水高效除磷系统，其特征在于：所述下料箱(5)的外侧壁和上壳体(2)的内侧壁之间设置有呈圆环状的挡液板(12)，所述挡液板(12)的横截面形状呈L型，所述挡液板(12)与上壳体(2)的内侧壁之间形成有环形通液隙(13)，所述挡液板(12)与上壳体(2)的内侧壁之间通过若干个连接轴(11)彼此固定连接，所述挡液板(12)的上侧和上壳体(2)的上侧之间通过螺栓连接有环形盖板(10)，所述环形盖板(10)上设置有进液管道(15)，所述挡液板(12)内侧壁上设置有用于对下料箱(5)进行支撑转动的回转支承(14)，所述挡液板(12)上固定设置有用于对旋转驱动组件(3)和拨料杆组件(4)进行支撑的支架(9)。
3.根据权利要求2所述一种生活污水高效除磷系统，其特征在于：所述下料箱(5)的内部中空且上侧开口，所述下料箱(5)的上侧开口处设置有箱盖(501)，箱盖(501)上开设有若干个加料口，每个加料口处均可拆卸设置有密封盖(502)，所述旋转驱动组件(3)包括固定设置在箱盖(501)外侧边沿的外齿圈(303)，所述外齿圈(303)内侧啮合连接有内齿轮(302)，所述支架(9)上固定设置有第一电机(301)，所述第一电机(301)的输出轴端与内齿轮(302)的轴端彼此配合连接，所述控制面板(16)的输出端电连接至第一电机(301)的输入端。
4.根据权利要求3所述一种生活污水高效除磷系统，其特征在于：所述拨料杆组件(4)包括转动设置在下料箱(5)内的中心轴杆(401)，中心轴杆(401)的上端穿过下料箱(5)顶侧并与支架(9)彼此固定连接，所述中心轴杆(401)通过轴承与箱盖(501)彼此转动连接，位于下料箱(5)内的所述中心轴杆(401)上设置有振动电机(402)，振动电机(402)上设置有若干个拨料杆(403)，所述中心轴杆(401)的底端延伸至下料箱(5)内部底侧并固定连接有以中心轴杆(401)中轴线为中心均匀分布的两个以上刮底板(404)，所述控制面板(16)的输出端电连接至振动电机(402)的输入端。
5.根据权利要求1所述一种生活污水高效除磷系统，其特征在于：所述下料结构(7)设置有以下料箱(5)转动中轴线为中心等角度均匀分布的两个以上，所述下料结构(7)包括开设在下料箱(5)底侧的拨料孔道(706)，所述拨料孔道(706)的内侧轮廓形状呈圆柱体形状，所述拨料孔道(706)的上下侧开设有下料通槽(703)，所述拨料孔道(706)内转动设置有下料转筒(701)，所述下料转筒(701)的外侧沿其圆周方向开设有等角度均匀分布的三个以上拨料槽(702)，所述拨料槽(702)的横截面形状呈V型，所述下料转筒(701)的其中一个轴端由固定设置在下料箱(5)内的第二电机(704)驱动转动，所述第二电机(704)设置在下料箱(5)外部一侧开设有的安装槽内，所述安装槽的一侧开口且开口处通过螺栓连接有电机盖板(705)，所述控制面板(16)的输出端电连接至第二电机(704)的输入端。
6.根据权利要求1所述一种生活污水高效除磷系统，其特征在于：所述螺旋混合管道组件(8)包括漏斗(801)，所述漏斗(801)的外形呈上宽下窄的锥体形状，所述上壳体(2)的下侧开口且开口处边沿与漏斗(801)的上侧边沿彼此固定连接，所述漏斗(801)的下端口处设置有混合筒(802)，混合筒(802)内转动设置有转轴(803)，转轴(803)的外侧固定设置有螺旋肋板(804)，所述转轴(803)的上端固定连接至下料箱(5)的底侧中部位置。
7.根据权利要求6所述一种生活污水高效除磷系统，其特征在于：所述筛滤结构(6)包括滑动套设在混合筒(802)外侧的套环(607)，所述套环(607)的外侧固定设置有筛滤板(601)，所述筛滤板(601)的外侧边沿套设有与下壳体(1)内壁抵接密封的密封塞(603)，所述筛滤板(601)的外侧边沿凸起设置有环形凸起(602)，所述密封塞(603)的内侧壁开设有用于与环形凸起(602)相配合的卡槽，所述套环(607)的下侧固定设置有两个以上把手(610)。
8.根据权利要求7所述一种生活污水高效除磷系统，其特征在于：所述密封塞(603)的外侧边沿开设有两个以上环形嵌槽(604)，每个环形嵌槽(604)内均设置有擦拭圈(605)，擦拭圈(605)采用海绵材料制成。
9.根据权利要求1所述一种生活污水高效除磷系统，其特征在于：所述下壳体(1)的底侧开口且开口处通过螺栓密封连接有底板(103)，底板(103)的下侧沿其边沿设置有均匀分布的若干个支柱(104)。
10.一种生活污水高效除磷方法，其特征在于：包括以下步骤：S1:生活污水由进液管道(15)进入到下壳体(1)内，进入下壳体(1)内的生活污水通过挡液板(12)与下壳体(1)形成的环形通液隙(13)继续向下流动，环形通液隙(13)能够将流动的生活污水沿下壳体(1)内壁呈环形向下流动至漏斗(801)内；S2:在S1步骤中，旋转驱动组件(3)驱动下料箱(5)在下壳体(1)内转动，此时，下料箱(5)内侧的下料结构(7)将其内粉料向下拨动，呈圆形面积向下落的粉料与生活污水充分接触，并进入到混合筒(802)内，下料箱(5)转动过程中，下料箱(5)带动转轴(803)及螺旋肋板(804)转动，能够实现粉料与生活污水在混合筒(802)内的充分混合；S3:粉料与生活污水内的磷发生反应生成沉淀物，反应后污水与沉淀物落入到下壳体(1)内部，并持续上升，在此过程中，沉淀物在下壳体(1)内底部沉淀堆积，筛滤结构(6)实现对污水与沉淀物的分离，分离后的污水从排液管(101)排出；S4:在下壳体(1)内底部沉淀物积累到一定高度及体积后，沉淀物排出时，打开排污管(102)上的阀门(105)来将沉淀物排出。
发明内容
(一)解决的技术问题
本发明的目的就在于为了解决上述问题而提供一种生活污水高效除磷系统。
(二)技术方案
为实现上述目的，本发明提供了以下技术方案：
本发明提供的一种生活污水高效除磷系统，包括控制面板以及从下至上设置的下壳体和上壳体，其中上壳体内转动设置有下料箱，所述下料箱的底部设置有下料结构，所述上壳体上设置有用于驱动下料箱旋转的旋转驱动组件，下料箱内设置有用于对其内粉料进行搅拌拨动的拨料杆组件，所述上壳体的底侧设置有用于将粉料和污水进行混合的螺旋混合管道组件；
在旋转驱动组件驱动下料箱旋转的情况下，拨料杆组件与下料箱彼此相对转动，下料结构向下导出的粉料呈圆形面积下落，所述下壳体内可拆卸设置有筛滤结构，所述下壳体的上部一侧设置有用于将过滤后液体排出的排液管，所述下壳体的下部一侧设置有用于将过滤后废渣排出的排污管，所述排污管上设置有用于控制其通断的阀门。
进一步，所述下料箱的外侧壁和上壳体的内侧壁之间设置有呈圆环状的挡液板，所述挡液板的横截面形状呈L型，所述挡液板与上壳体的内侧壁之间形成有环形通液隙，所述挡液板与上壳体的内侧壁之间通过若干个连接轴彼此固定连接，所述挡液板的上侧和上壳体的上侧之间通过螺栓连接有环形盖板，所述环形盖板上设置有进液管道，所述挡液板内侧壁上设置有用于对下料箱进行支撑转动的回转支承，所述挡液板上固定设置有用于对旋转驱动组件和拨料杆组件进行支撑的支架。
进一步，所述下料箱的内部中空且上侧开口，所述下料箱的上侧开口处设置有箱盖，箱盖上开设有若干个加料口，每个加料口处均可拆卸设置有密封盖，所述旋转驱动组件包括固定设置在箱盖外侧边沿的外齿圈，所述外齿圈内侧啮合连接有内齿轮，所述支架上固定设置有第一电机，所述第一电机的输出轴端与内齿轮的轴端彼此配合连接，所述控制面板的输出端电连接至第一电机的输入端。
进一步，所述拨料杆组件包括转动设置在下料箱内的中心轴杆，中心轴杆的上端穿过下料箱顶侧并与支架彼此固定连接，所述中心轴杆通过轴承与箱盖彼此转动连接，位于下料箱内的所述中心轴杆上设置有振动电机，振动电机上设置有若干个拨料杆，所述中心轴杆的底端延伸至下料箱内部底侧并固定连接有以中心轴杆中轴线为中心均匀分布的两个以上刮底板，所述控制面板的输出端电连接至振动电机的输入端。
进一步，所述下料结构设置有以下料箱转动中轴线为中心等角度均匀分布的两个以上，所述下料结构包括开设在下料箱底侧的拨料孔道，所述拨料孔道的内侧轮廓形状呈圆柱体形状，所述拨料孔道的上下侧开设有下料通槽，所述拨料孔道内转动设置有下料转筒，所述下料转筒的外侧沿其圆周方向开设有等角度均匀分布的三个以上拨料槽，所述拨料槽的横截面形状呈V型，所述下料转筒的其中一个轴端由固定设置在下料箱内的第二电机驱动转动，所述第二电机设置在下料箱外部一侧开设有的安装槽内，所述安装槽的一侧开口且开口处通过螺栓连接有电机盖板，所述控制面板的输出端电连接至第二电机的输入端。
进一步，所述螺旋混合管道组件包括漏斗，所述漏斗的外形呈上宽下窄的锥体形状，所述上壳体的下侧开口且开口处边沿与漏斗的上侧边沿彼此固定连接，所述漏斗的下端口处设置有混合筒，混合筒内转动设置有转轴，转轴的外侧固定设置有螺旋肋板，所述转轴的上端固定连接至下料箱的底侧中部位置。
进一步，所述筛滤结构包括滑动套设在混合筒外侧的套环，所述套环的外侧固定设置有筛滤板，所述筛滤板的外侧边沿套设有与下壳体内壁抵接密封的密封塞，所述筛滤板的外侧边沿凸起设置有环形凸起，所述密封塞的内侧壁开设有用于与环形凸起相配合的卡槽，所述套环的下侧固定设置有两个以上把手。
进一步，所述密封塞的外侧边沿开设有两个以上环形嵌槽，每个环形嵌槽内均设置有擦拭圈，擦拭圈采用海绵材料制成。
进一步，所述下壳体的底侧开口且开口处通过螺栓密封连接有底板，底板的下侧沿其边沿设置有均匀分布的若干个支柱。
一种生活污水高效除磷方法，包括以下步骤：
S1:生活污水由进液管道进入到下壳体内，进入下壳体内的生活污水通过挡液板与下壳体形成的环形通液隙继续向下流动，环形通液隙能够将流动的生活污水沿下壳体内壁呈环形向下流动至漏斗内；
S2:在S1步骤中，旋转驱动组件驱动下料箱在下壳体内转动，此时，下料箱内侧的下料结构将其内粉料向下拨动，呈圆形面积向下落的粉料与生活污水充分接触，并进入到混合筒内，下料箱转动过程中，下料箱带动转轴及螺旋肋板转动，能够实现粉料与生活污水在混合筒内的充分混合；
S3:粉料与生活污水内的磷发生反应生成沉淀物，反应后污水与沉淀物落入到下壳体内部，并持续上升，在此过程中，沉淀物在下壳体内底部沉淀堆积，筛滤结构实现对污水与沉淀物的分离，分离后的污水从排液管排出；
S4:在下壳体内底部沉淀物积累到一定高度及体积后，沉淀物排出时，打开排污管上的阀门来将沉淀物排出。
(三)有益效果
与现有技术相比，本发明的有益效果在于：
1、通过挡液板与下壳体形成的环形通液隙可以将流动的生活污水沿下壳体内壁呈环形向下流动至漏斗内，可以实现对进入生活污水流动的摊薄，由下料结构转动过程中向下导出粉料来实现与生活污水的充分大面积接触与混合，大大增加了粉料与生活污水的接触面；
2、螺旋混合管道组件中的转轴在下料箱的旋转带动下，可以实现粉料与生活污水在混合筒内的充分混合，螺旋肋板可以实现充分混合搅拌的同时，还可以加大粉料与生活污水在混合筒内的流动长度；
3、筛滤结构在下壳体内的高度位置能够进行上下调节，并位于排液管和排污管上下之间的位置，且在将筛滤结构从下壳体内取出时，擦拭圈还可以实现对下壳体内壁的清洗擦拭；
4、在下壳体内底部沉淀物积累到一定高度及体积后，沉淀物排出时，可以打开排污管上的阀门来将沉淀物排出，快速方便。
（发明人：宋丽红;刘洋;贾博芳;张倩;张阿娜）
