高新污水池用污泥清理系统

发布时间:2025-6-3 11:14:00  中国污水处理工程网

公布日:2024.03.01

申请日:2024.01.25

分类号:B01D21/00(2006.01)I;B01D21/18(2006.01)I;B01D21/24(2006.01)I;B01D21/30(2006.01)I

摘要

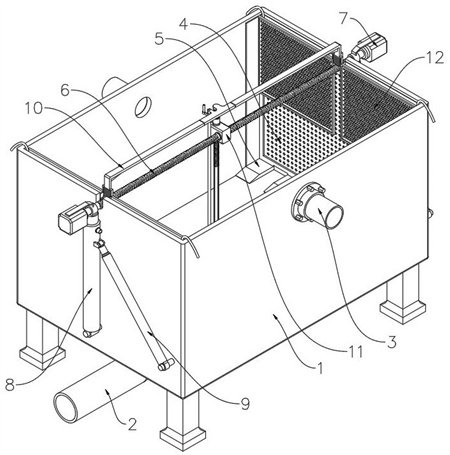

本发明涉及污水处理技术领域,且公开了一种污水池用污泥清理装置,包括沉淀池、入水管和出水管,所述沉淀池的内部设置有清理板,两个所述清理板的中线位置设置有对其进行相对向传动的驱动机构;所述驱动机构的两端均设置有对其水平和竖直方向进行传动的液压结构;两个所述清理板的相对侧均贴合滑动连接有滑板,所述清理板的中心位置处上方设置有监控机构,所述监控机构和滑板竖直方向同步位移。通过在沉淀池中设置对向滑动的清理板,利用清理板和滑板上设置的过滤网,对途径的污水进行过滤,使得杂质留存在清理板之间,驱动机构的双向滚珠丝杆传动清理板对向挤压,从而使得最终留存在清理板之间的为污泥杂质,提升污水沉淀中污泥处理的效果。


权利要求书

1.一种污水池用污泥清理装置,包括呈矩形结构的沉淀池(1)、位于沉淀池(1)底部的入水管(2)以及位于沉淀池(1)顶端的出水管(3),其特征在于:所述沉淀池(1)的内部两侧均设置有和沉淀池(1)内壁贴合滑动的清理板(4),两个所述清理板(4)的中线位置设置有对其进行相对向传动的驱动机构;所述驱动机构的两端均设置有对其水平和竖直方向进行传动的液压结构;两个所述清理板(4)的相对侧均贴合滑动连接有滑板(12),所述清理板(4)的中心位置处上方设置有监控机构,所述监控机构和滑板(12)竖直方向同步位移,所述监控机构包括调节杆(13)和传感器(23),所述调节杆(13)和驱动机构之间设置有离合传动机构,且调节杆(13)的底端转动连接有对传感器(23)进行清扫的刮片(22),所述传感器(23)和离合传动机构之间通讯连接;所述离合传动机构包括壳体(11)、齿轮盘一(20)、固定管(21)和锥齿轮二(27),所述壳体(11)转动连接于双向滚珠丝杆(6)上,且壳体(11)位于整体传动组件的外侧,所述锥齿轮二(27)固定连接于双向滚珠丝杆(6)的中段位置,所述壳体(11)上位于锥齿轮二(27)的一侧和固定管(21)固定连接,所述锥齿轮二(27)和齿轮盘一(20)之间设置离合结构,所述离合结构包括始终和锥齿轮二(27)啮合的锥齿轮一(26)以及锥齿轮一(26)下方沿轴向位移的齿轮盘二(25),所述齿轮盘二(25)和锥齿轮一(26)之间通过伸缩管轴向滑动连接,且齿轮盘二(25)的下方设置有对其竖直方向位置进行传动的电动伸缩杆(24);所述传感器(23)被触发超过预设时间时,离合传动机构结合,所述驱动机构螺纹传动传感器(23)和调节杆(13)上行,同步抬升滑板(12)高度;所述驱动机构包括位于沉淀池(1)中线位置处的双向滚珠丝杆(6),以及双向滚珠丝杆(6)两端分别设置的电机(7),所述电机(7)和外部液压结构的套环固定连接,两个所述清理板(4)顶部中线位置均通过滚珠螺母和双向滚珠丝杆(6)螺纹连接;所述液压结构包括沉淀池(1)两端部外壁中线位置均转动连接的液压缸一(8)和位于液压缸一(8)侧边的液压缸二(9),两个所述液压缸一(8)的输出端均通过套环和双向滚珠丝杆(6)端部转动连接,所述液压缸二(9)和沉淀池(1)转动连接,且液压缸二(9)的输出端和液压缸一(8)的外壁转动连接;液压缸二(9)的两个转动连接点和液压缸一(8)底部的转动连接点在初始位置构成直角三角形结构。

2.根据权利要求1所述的一种污水池用污泥清理装置,其特征在于:两个所述滑板(12)均呈两段式结构,两段滑板(12)中间滑动连接有滑块(17),两个滑块(17)分别滑套于双向滚珠丝杆(6)的两个端部,所述两段滑板(12)的连接位置和滑块(17)之间设置有波纹板(18)。

3.根据权利要求2所述的一种污水池用污泥清理装置,其特征在于:两个所述滑板(12)的顶端外侧均固定连接有收集槽(16),所述收集槽(16)的内侧固定连接有清理管(19),清理管(19)和外部抽取结构连通设置。

4.根据权利要求1所述的一种污水池用污泥清理装置,其特征在于:所述监控机构还包括固定于传感器(23)上方的走线管(14),所述监控机构中调节杆(13)上开设有螺纹槽(1301),且调节杆(13)的顶端螺纹连接有转把(15)。

5.根据权利要求4所述的一种污水池用污泥清理装置,其特征在于:两个所述滑板(12)之间中线位置设置有伸缩套管(10),所述伸缩套管(10)呈多段式结构,其中段和监控机构中走线管(14)、调节杆(13)的顶部转动连接,伸缩套管(10)的两侧均为和中段滑嵌配合的伸缩段。

6.根据权利要求1所述的一种污水池用污泥清理装置,其特征在于:两个所述清理板(4)的底部均间隔设置有刮齿(5),且两个清理板(4)的刮齿(5)相互滑嵌配合,各所述清理板(4)的相邻刮齿(5)之间均弹性转动连接有挡板(28)。

发明内容

为了解决现有沉淀池中的刮泥设备存在后期维护不便,绕流导致沉淀物再次悬浮以及排泥过程中会造成部分水资源流失的问题,本发明提供一种污水池用污泥清理装置。

本发明提供的一种污水池用污泥清理装置采用如下的技术方案:

一种污水池用污泥清理装置,包括呈矩形结构的沉淀池、位于沉淀池底部的入水管以及位于沉淀池顶端的出水管,所述沉淀池的内部两侧均设置有和沉淀池内壁贴合滑动的清理板,两个所述清理板的中线位置设置有对其进行相对向传动的驱动机构;

所述驱动机构的两端均设置有对其水平和竖直方向进行传动的液压结构;

两个所述清理板的相对侧均贴合滑动连接有滑板,所述清理板的中心位置处上方设置有监控机构,所述监控机构和滑板竖直方向同步位移,所述监控机构包括调节杆和传感器,所述调节杆和驱动机构之间设置有离合传动机构,且调节杆的底端转动连接有对传感器进行清扫的刮片,所述传感器和离合传动机构之间通讯连接;

所述传感器被触发超过预设时间时,离合传动机构结合,所述驱动机构螺纹传动传感器和调节杆上行,同步抬升滑板高度。

优选的,所述驱动机构包括位于沉淀池中线位置处的双向滚珠丝杆,以及双向滚珠丝杆两端分别设置的电机,所述电机和外部液压结构的套环固定连接,两个所述清理板顶部中线位置均通过滚珠螺母和双向滚珠丝杆螺纹连接。

优选的,所述液压结构包括沉淀池两端部外壁中线位置均转动连接的液压缸一和位于液压缸一侧边的液压缸二,两个所述液压缸一的输出端均通过套环和双向滚珠丝杆端部转动连接,所述液压缸二和沉淀池转动连接,且液压缸二的输出端和液压缸一的外壁转动连接。

优选的,两个所述滑板均呈两段式结构,两段滑板中间滑动连接有滑块,两个滑块分别滑套于双向滚珠丝杆的两个端部,所述两段滑板的连接位置和滑块之间设置有波纹板。

优选的,两个所述滑板的顶端外侧均固定连接有收集槽,所述收集槽的内侧固定连接有清理管,清理管和外部抽取结构连通设置。

优选的,所述监控机构还包括固定于传感器上方的走线管,所述监控机构中调节杆上开设有螺纹槽,且调节杆的顶端螺纹连接有转把。

优选的,两个所述滑板之间中线位置设置有伸缩套管,所述伸缩套管呈多段式结构,其中段和监控机构中走线管、调节杆的顶部转动连接,伸缩套管的两侧均为和中段滑嵌配合的伸缩段。

优选的,所述离合传动机构包括壳体、齿轮盘一、固定管和锥齿轮二,所述壳体转动连接于双向滚珠丝杆上,且壳体位于整体传动组件的外侧,所述锥齿轮二固定连接于双向滚珠丝杆的中段位置,所述壳体上位于锥齿轮二的一侧和固定管固定连接,所述锥齿轮二和齿轮盘一之间设置离合结构,所述离合结构包括始终和锥齿轮二啮合的锥齿轮一以及锥齿轮一下方沿轴向位移的齿轮盘二,所述齿轮盘二和锥齿轮一之间通过伸缩管轴向滑动连接,且齿轮盘二的下方设置有对其竖直方向位置进行传动的电动伸缩杆。

优选的,两个所述清理板的底部均间隔设置有刮齿,且两个清理板的刮齿相互滑嵌配合,各所述清理板的相邻刮齿之间均弹性转动连接有挡板。

综上所述,本发明包括以下至少一种有益技术效果:

通过在沉淀池中设置对向滑动的清理板,利用清理板和滑板上设置的过滤网,对途径的污水进行过滤,使得杂质留存在清理板之间,驱动机构的双向滚珠丝杆传动清理板对向挤压,从而使得最终留存在清理板之间的为污泥杂质,虽同样对沉淀池中水源有扰动,然扰动无需二次沉淀,以此提升污水沉淀中污泥处理的效果。

通过在两个清理板之间设置监控机构,利用监控机构中的传感器对污泥的深度进行监测,在传感器被触发后,利用离合传动机构控制伸缩套管的同步升降滑板,使其匹配上升的水平面,在保证浮沫被收集的同时,不会产生过大的溢流量,进而造成水源流失过多的情况。

通过在沉淀池的外侧设置两组液压结构,液压缸一和液压缸二相互配合,实现清理板在竖直和水平方向的位置传动,以此实现污泥清理结构的整体脱出,实现污泥便捷清理的同时,便于后续的维护作业。

(发明人:孙玉婷;蔡全平;蔡朝欣)
